带螺纹端螺旋锥齿轮轴结构设计

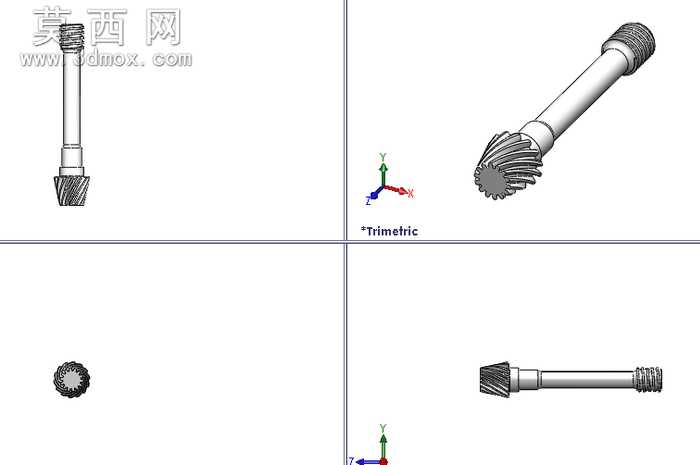

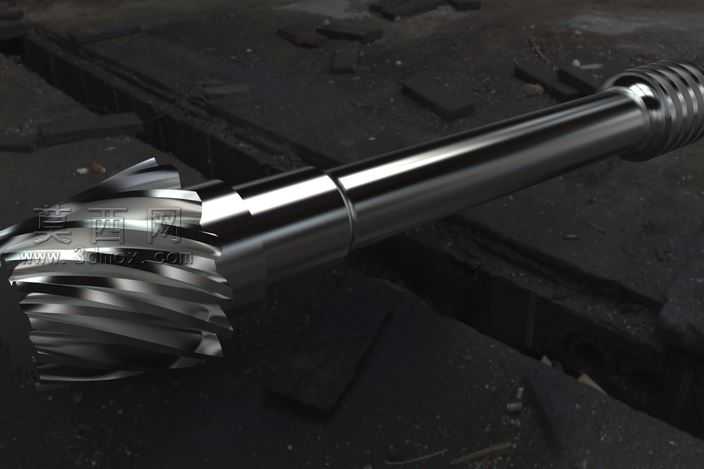

本作品为集成螺纹连接端的螺旋锥齿轮轴三维建模成果，建模过程以机械传动设计规范为核心依据，首先通过参数化草图绘制齿轮轴的整体轴向轮廓，明确两端螺纹段、中间光轴段、端部锥齿轮段的轴向尺寸与径向尺寸比例，确保各段衔接处的过渡圆角符合轴类零件的应力分散设计要求。针对螺旋锥齿轮的齿形部分，采用渐开线齿廓参数化生成逻辑，先绘制单个轮齿的截面轮廓，通过螺旋扫掠命令生成螺旋齿形结构，再对齿顶、齿根进行圆角处理，还原真实螺旋锥齿轮的啮合接触特性，保证后续传动仿真中齿面接触应力的模拟精度。两端的螺纹段采用标准牙型轮廓扫掠生成，还原螺纹的牙距、牙高参数，同时对螺纹收尾处进行退刀槽结构建模，符合实际机械加工的工艺要求。模型材质赋予阶段，为整体齿轮轴赋予合金结构钢材质，调整金属材质的粗糙度、反光度参数，还原钢制传动零件的真实质感，不同功能段通过细微的材质色差区分，便于直观识别螺纹安装段、光轴支撑段、齿轮啮合段的功能分区。多视角展示视图分别呈现了齿轮轴的轴向整体形态、锥齿轮端的齿形细节、螺纹端的连接结构、端面的齿部轮廓，完整展现零件的全维度结构特征。设计过程中充分考虑零件的装配适配性，轴段直径、螺纹规格、锥齿轮的模数与齿数均参照通用传动部件的标准参数设定，既保证零件可直接用于传动系统的装配仿真，也可为后续的工程图生成、数控加工编程提供精准的三维模型基础，整体建模逻辑严谨，结构细节还原度高，完全符合机械传动类零件的设计与生产应用需求。
