M134转管速射武器全拆解结构三维造型

　　这套三维造型完整还原了M134型六管转管速射武器从整机到全零件拆解的全部结构，对从事武器装备结构研究、特种机械传动设计、复杂机电产品逆向建模的工程师而言，是一份极具参考价值的高还原度结构样本。

　　从实际应用场景来看，这类多管转管速射武器主要搭载于直升机舱门、轻型装甲车辆、近程防御平台以及水面舰艇的近距拦截工位，核心作用是在极短时间内形成高密度火力覆盖，应对快速逼近的低空目标、轻型装甲单位或者集群有生力量。和单管自动武器依靠弹药燃气完成自动循环的逻辑完全不同，M134的整套自动动作完全由外部动力驱动，这也是它结构设计最核心的特点：六根枪管围绕主轴呈圆周均匀排布，射击过程中枪管组件整体匀速旋转，每一根枪管在随转轮转动的一周行程里，会依次完成进弹、闭锁、击发、抽壳、抛壳五个固定动作，任意时刻只有一根枪管处于击发位置，既把极高射速下的膛压、热量平均分配到六根枪管上，大幅降低单管的热负荷与磨损速率，也彻底避免了单管高射速下容易出现的炸壳、枪管过热变形等故障。

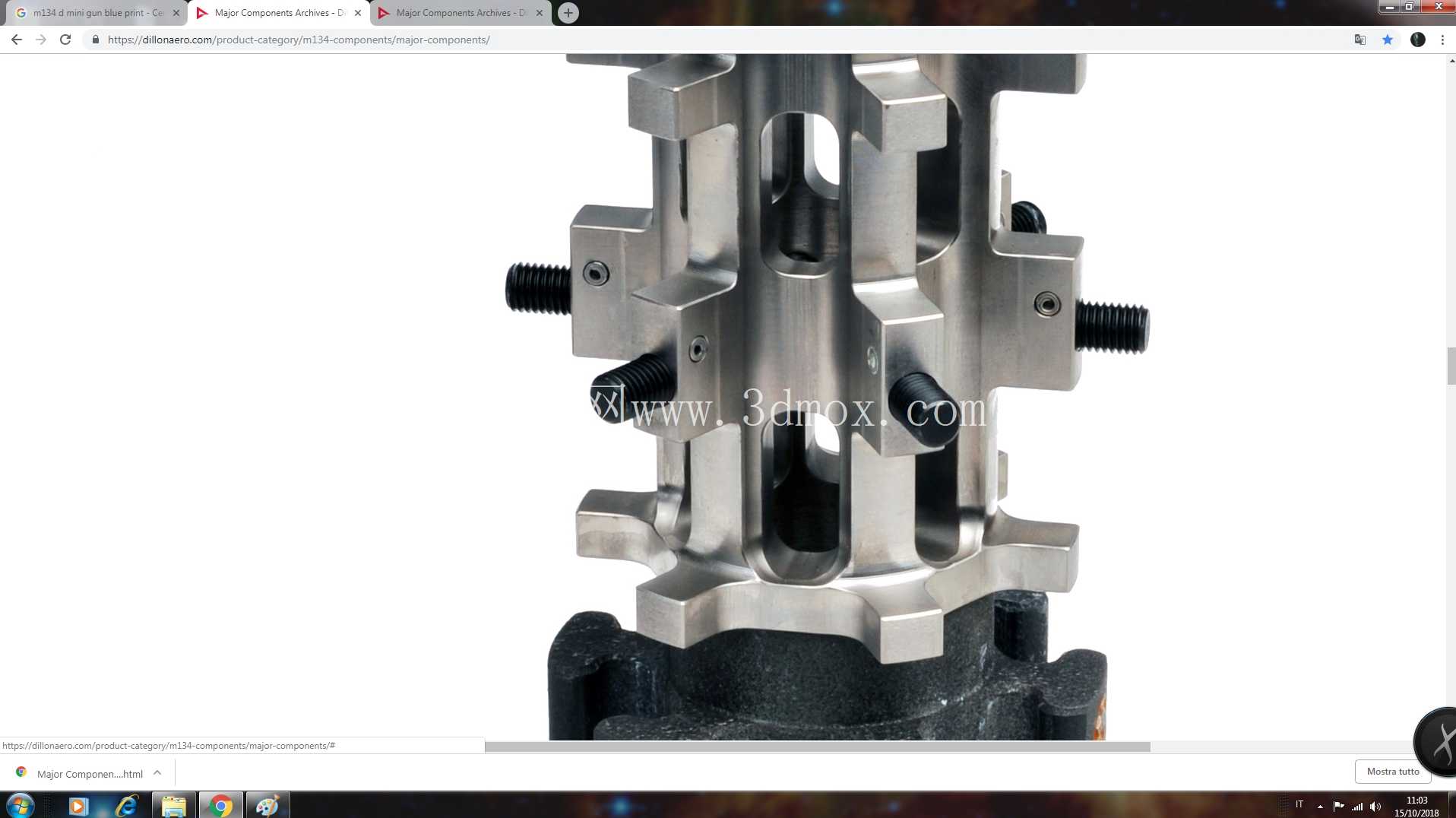

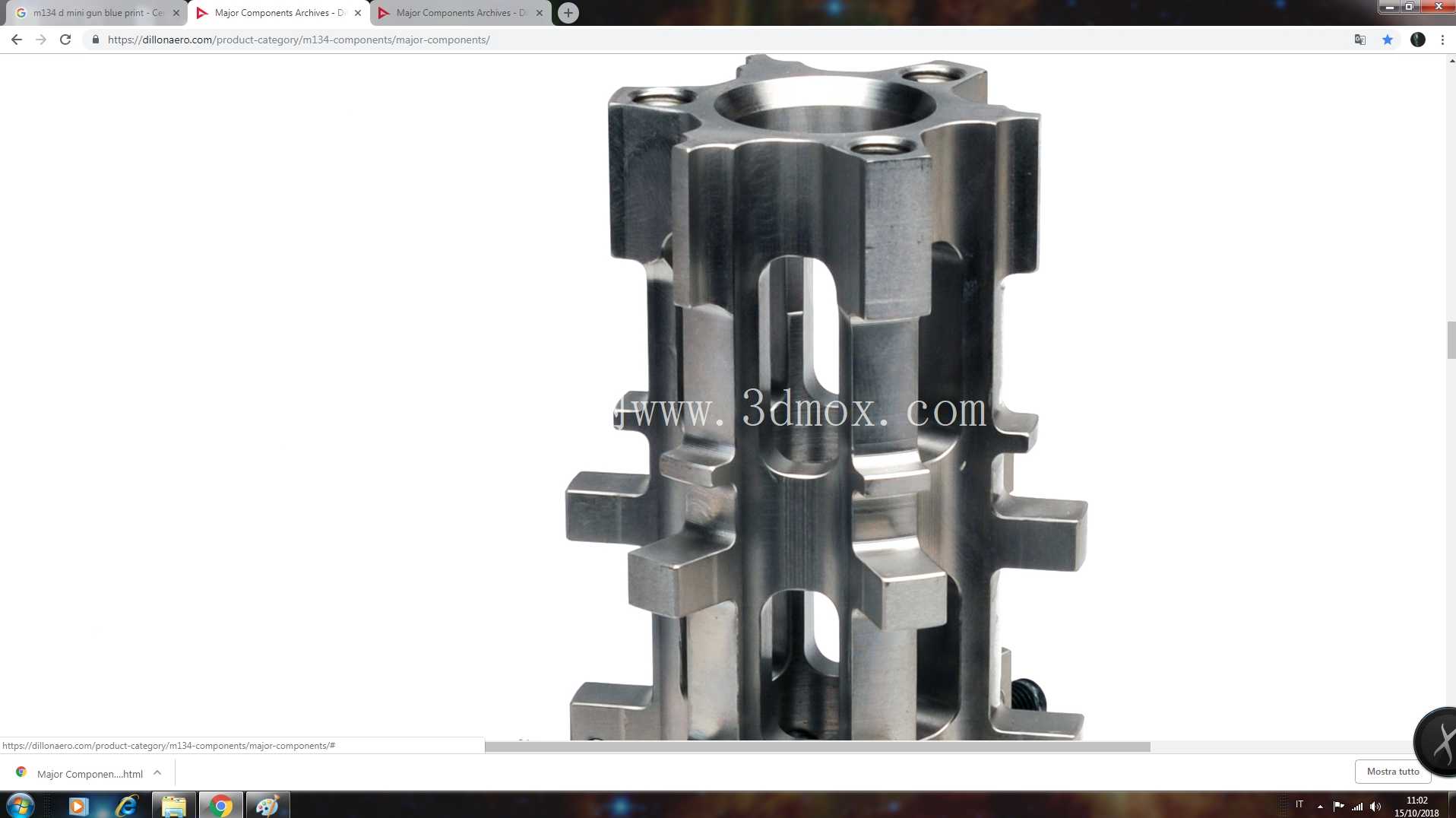

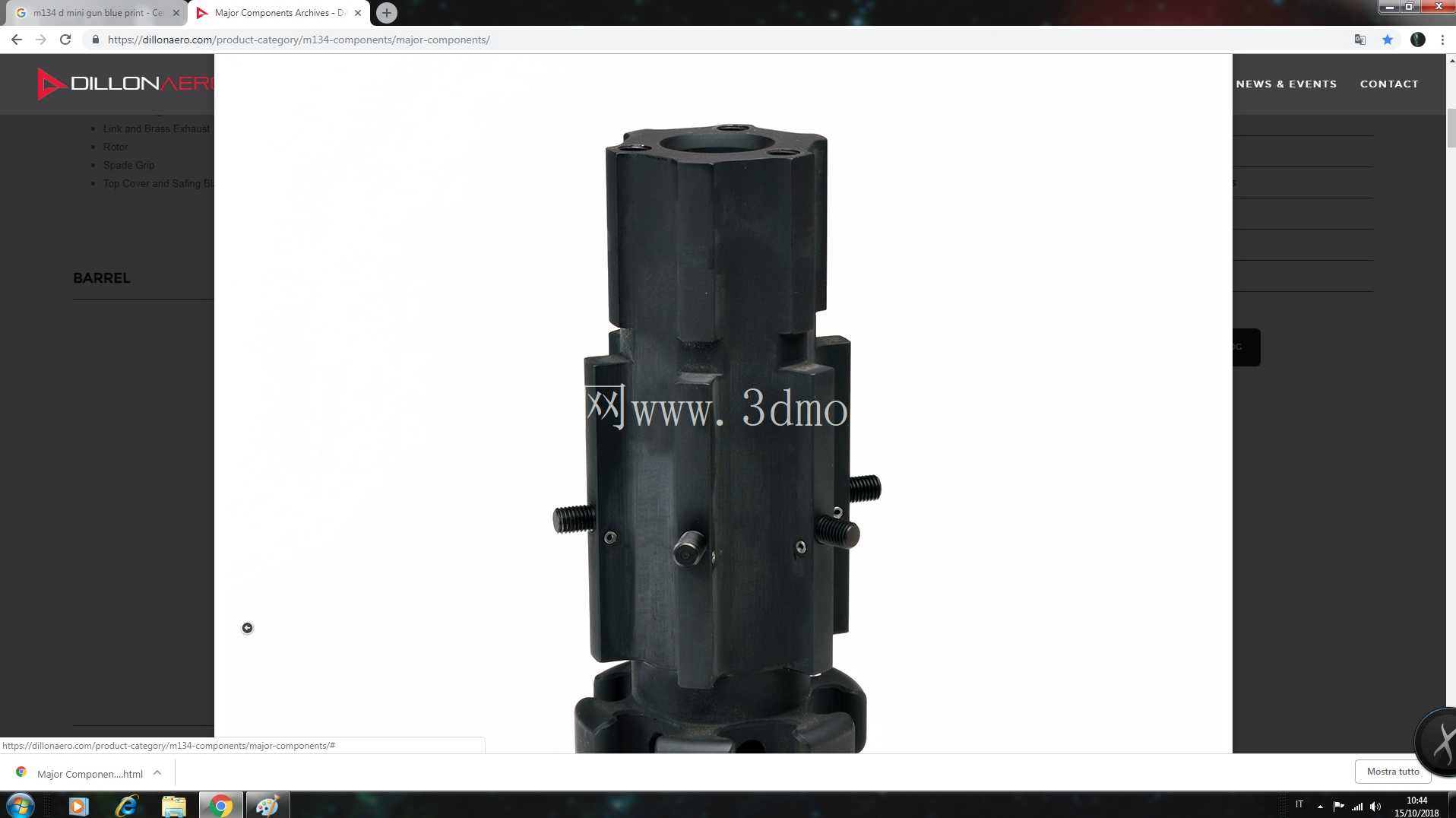

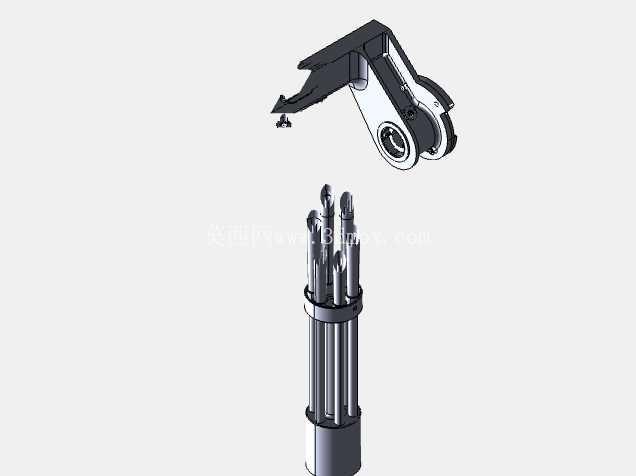

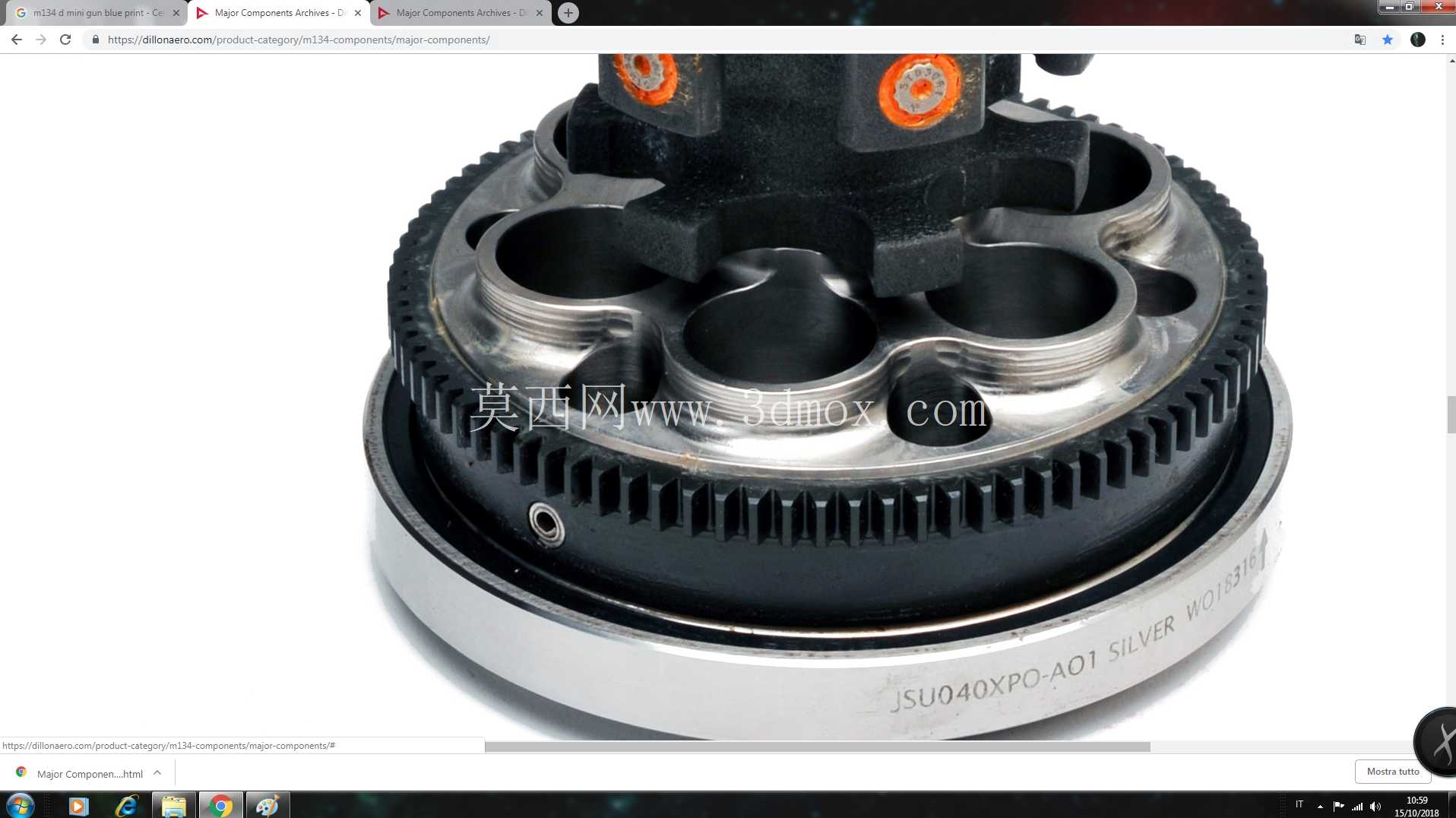

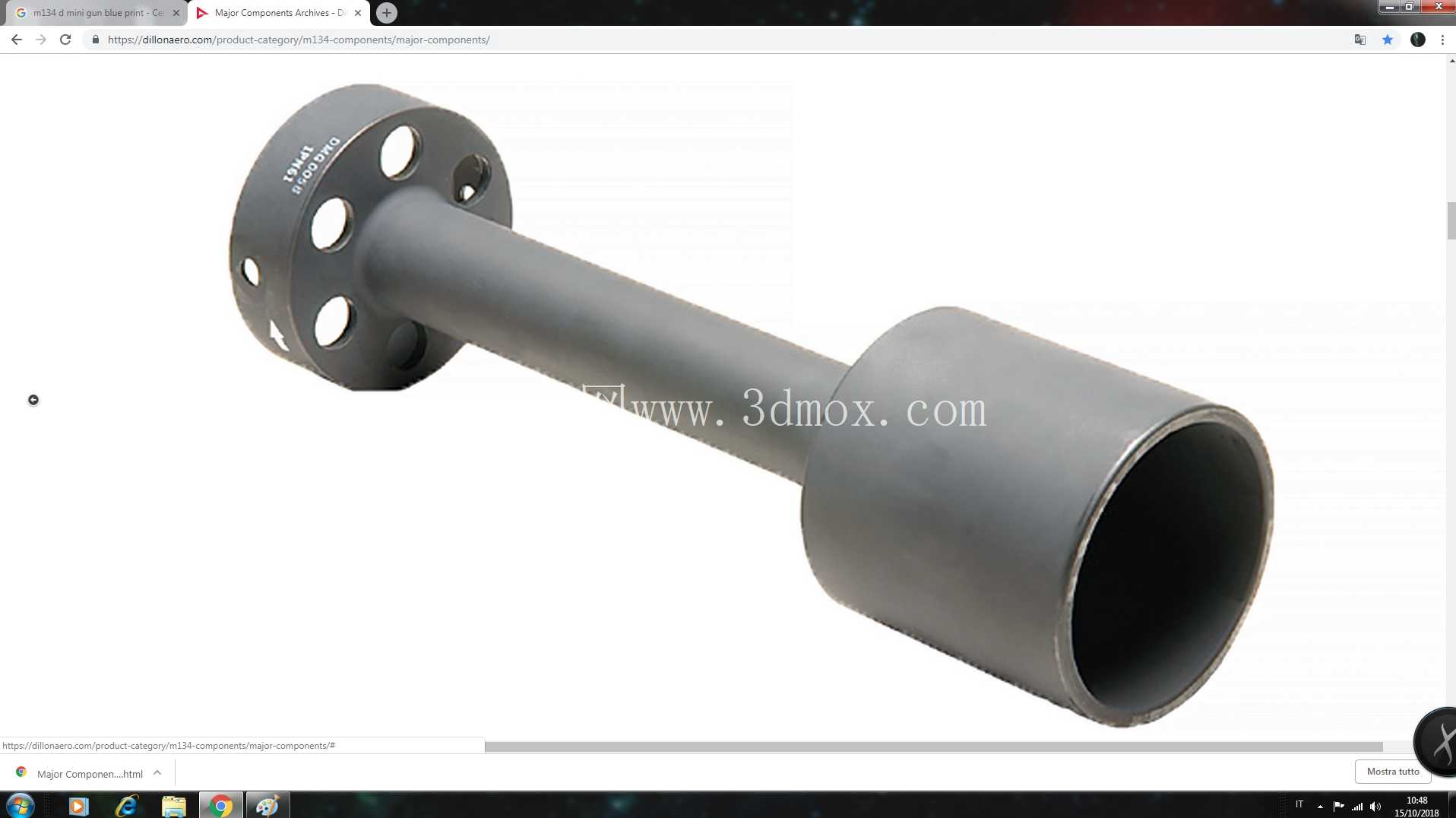

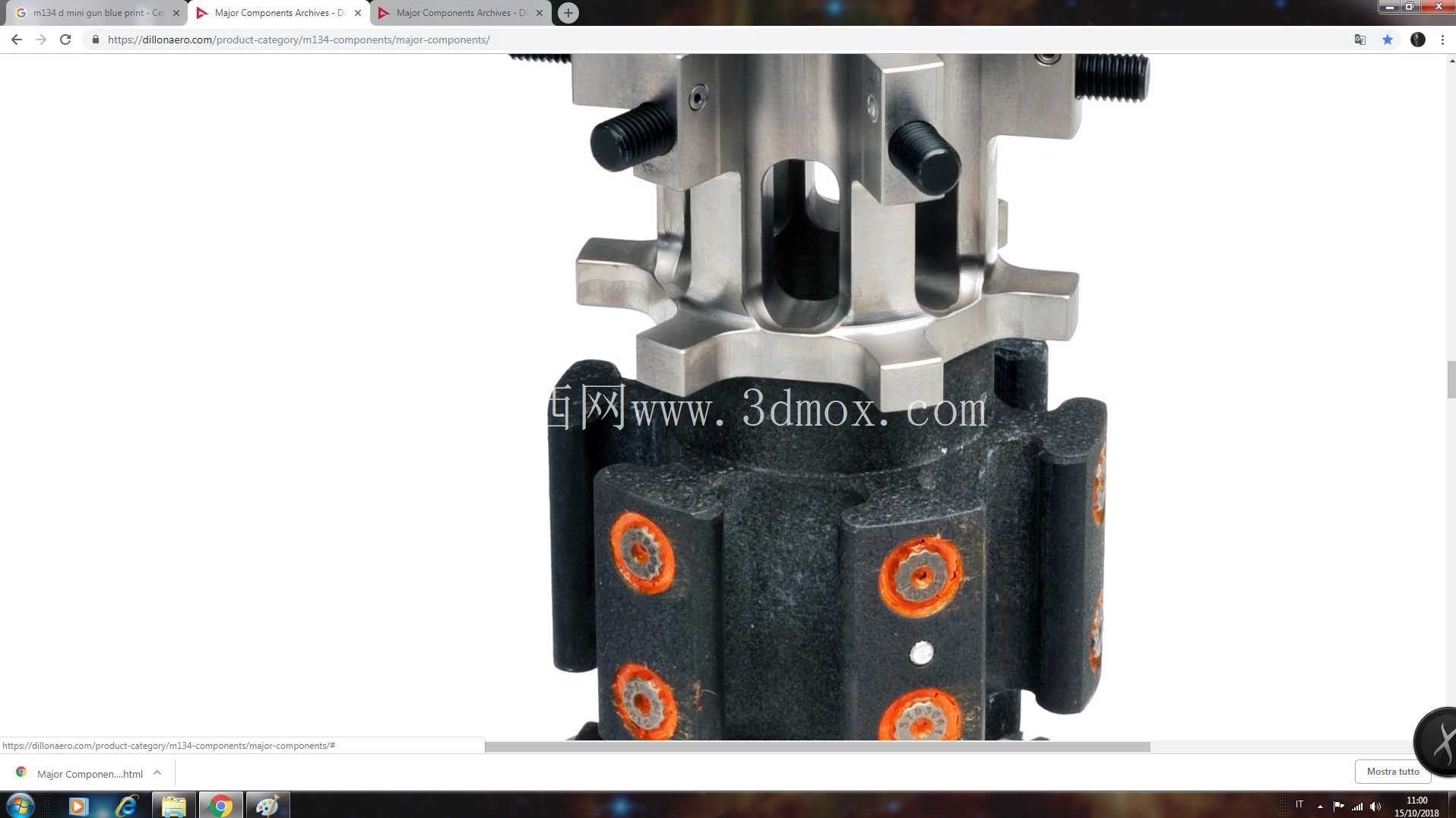

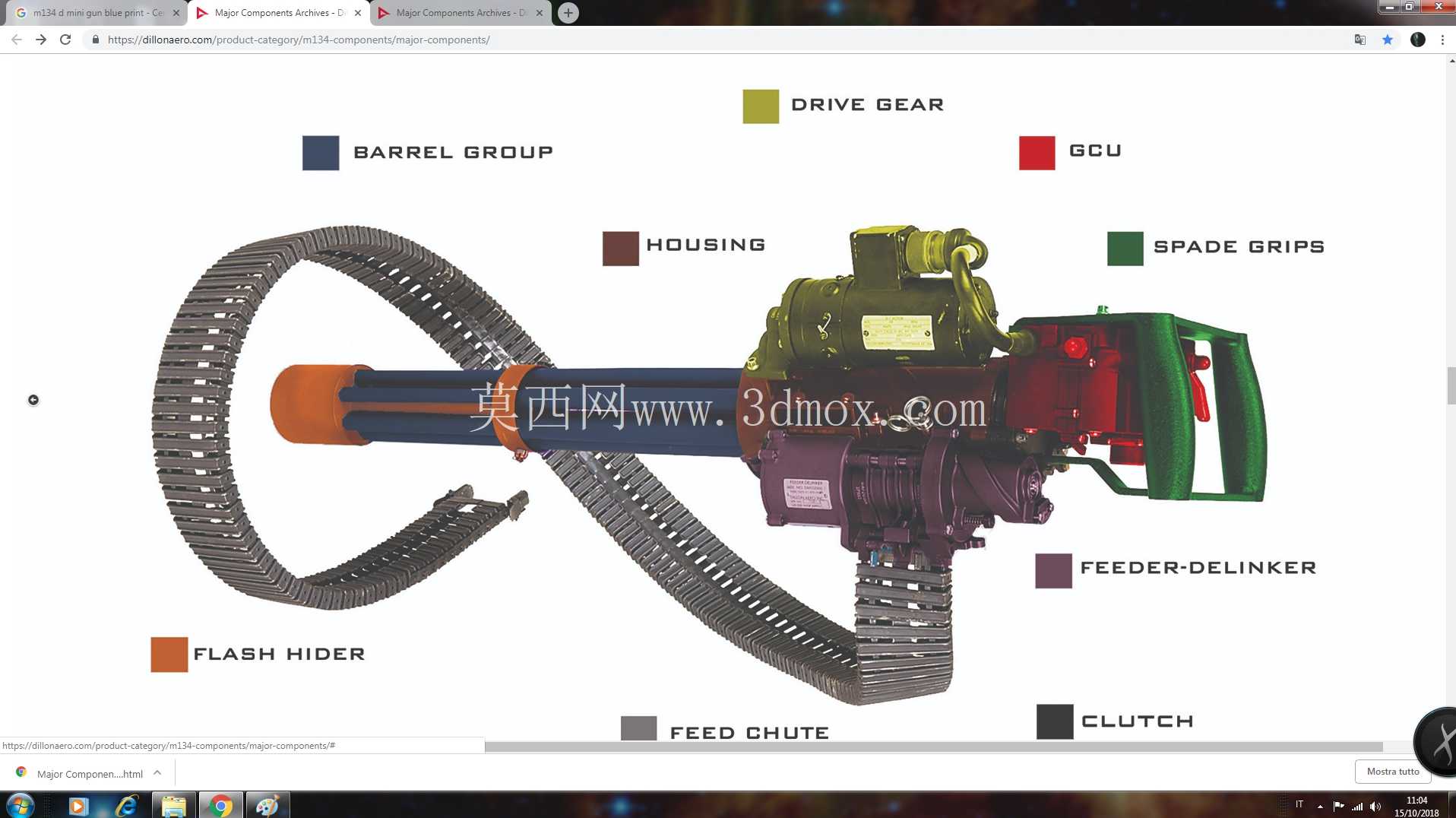

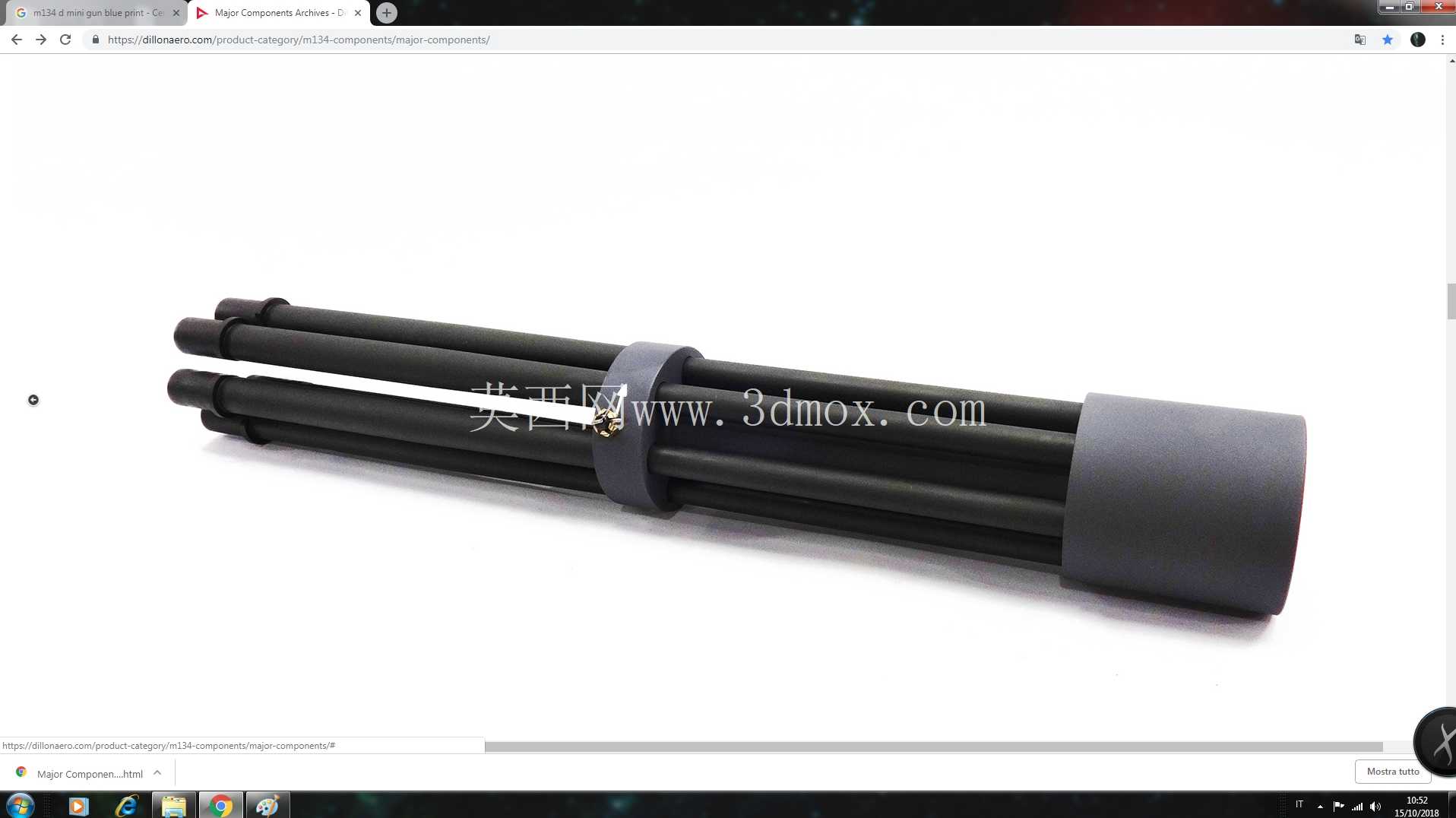

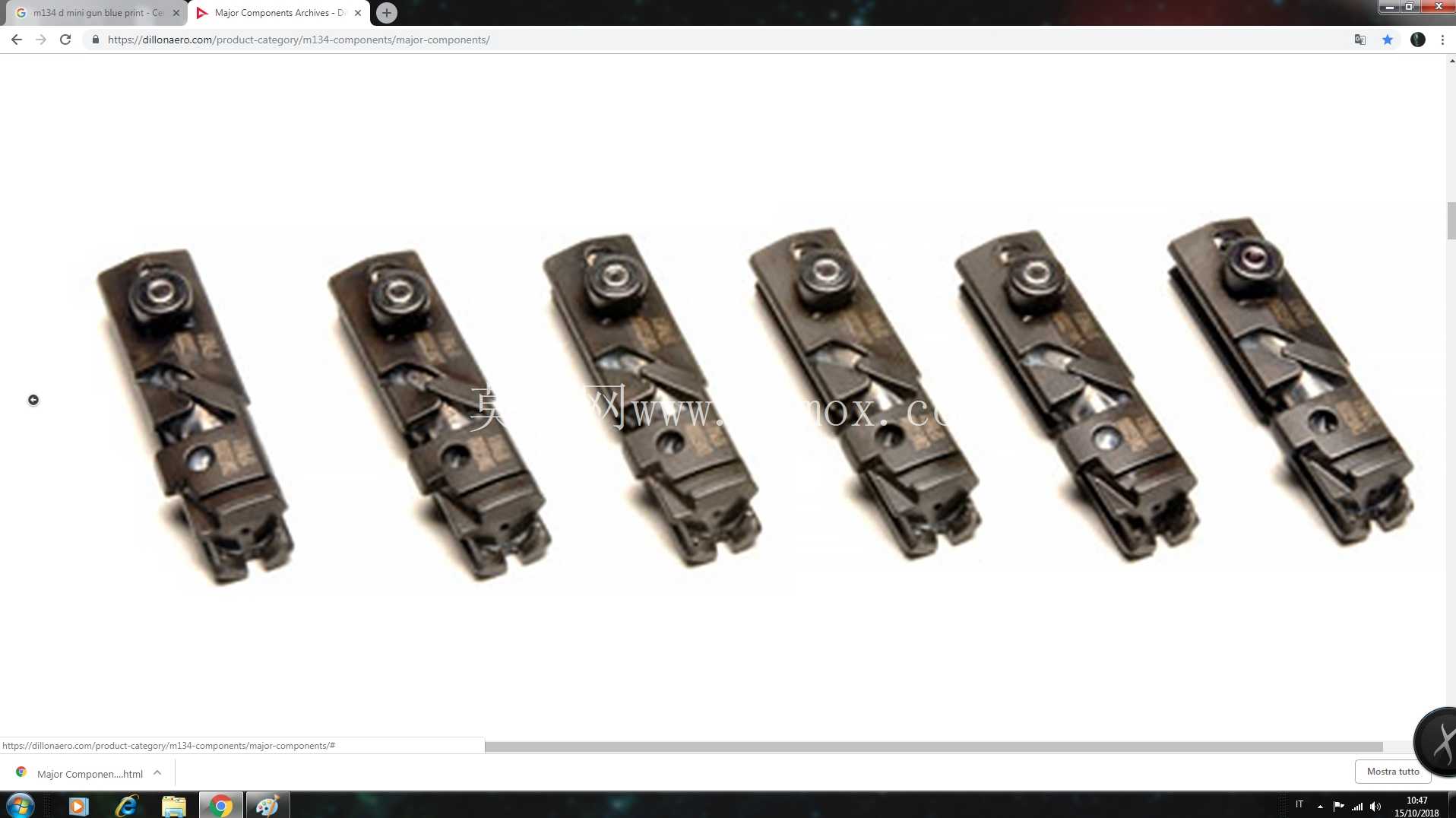

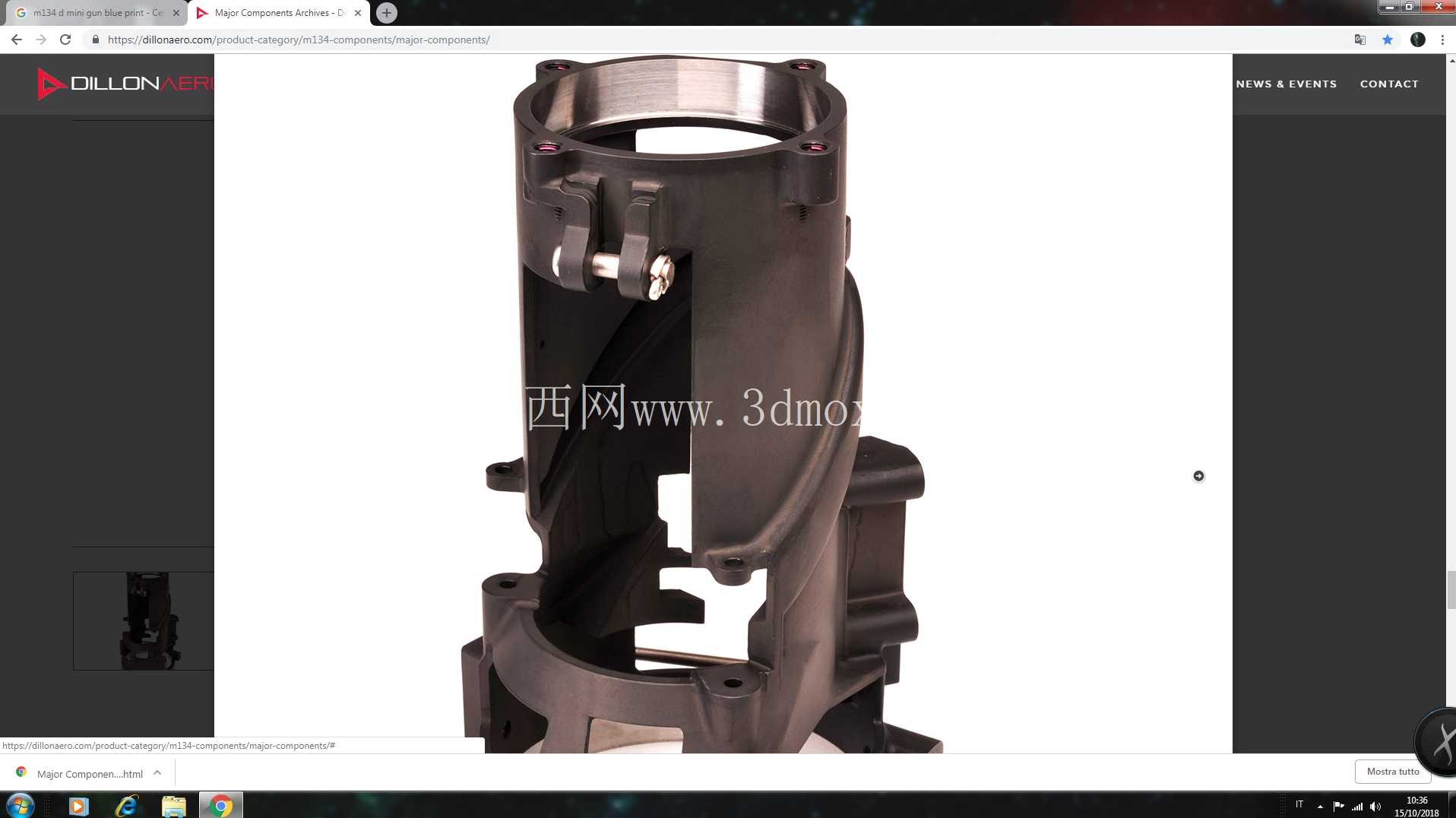

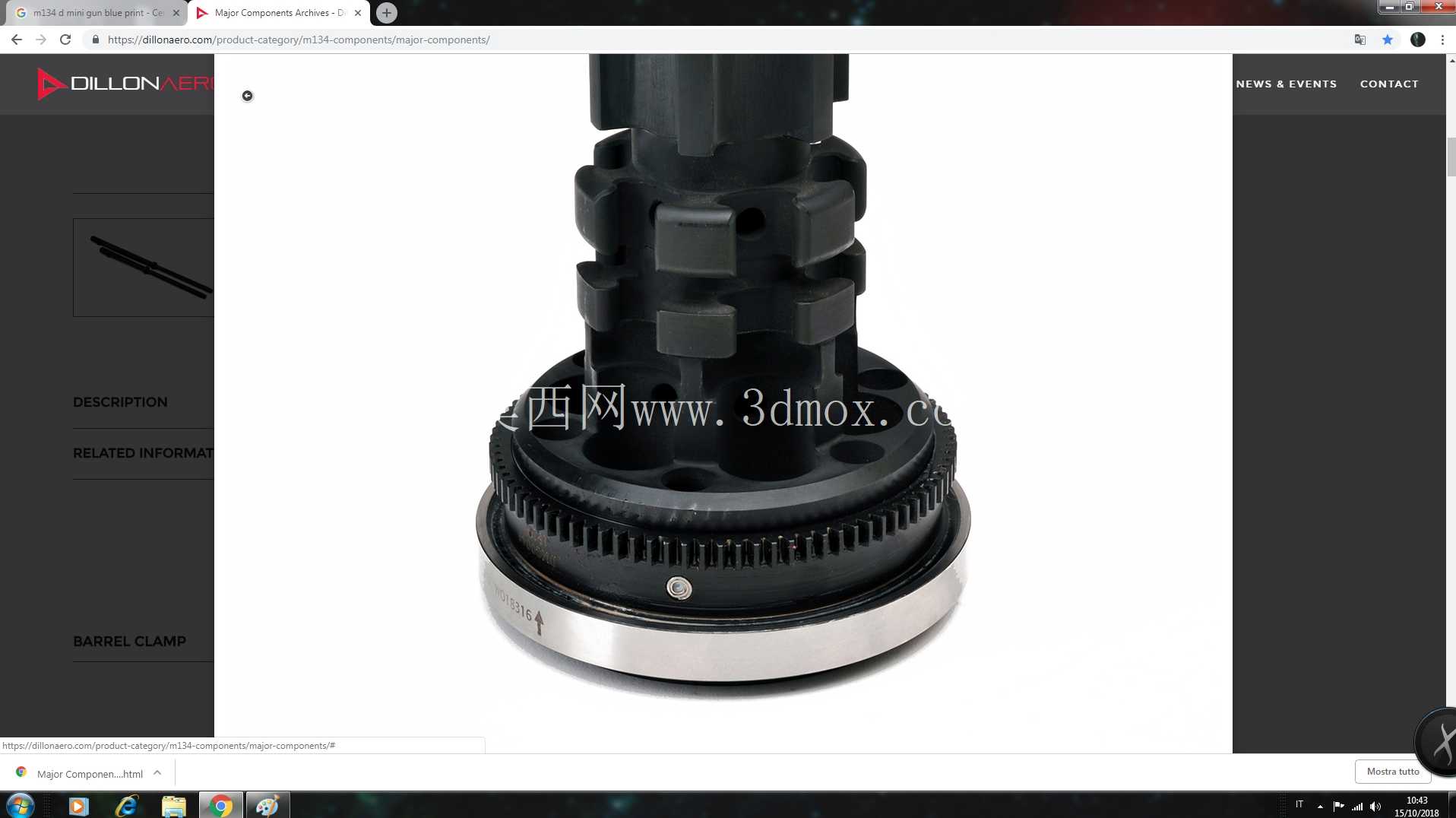

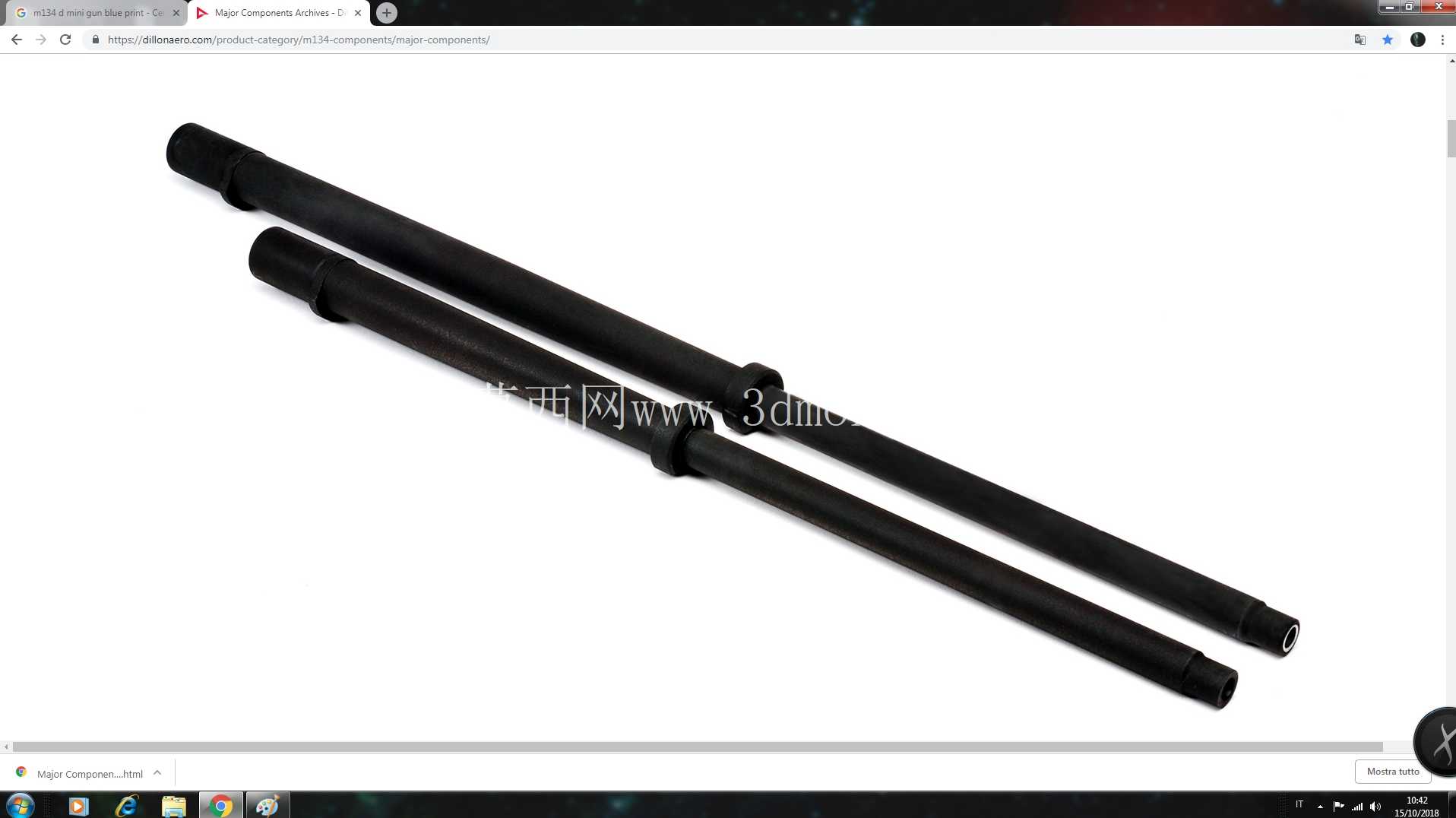

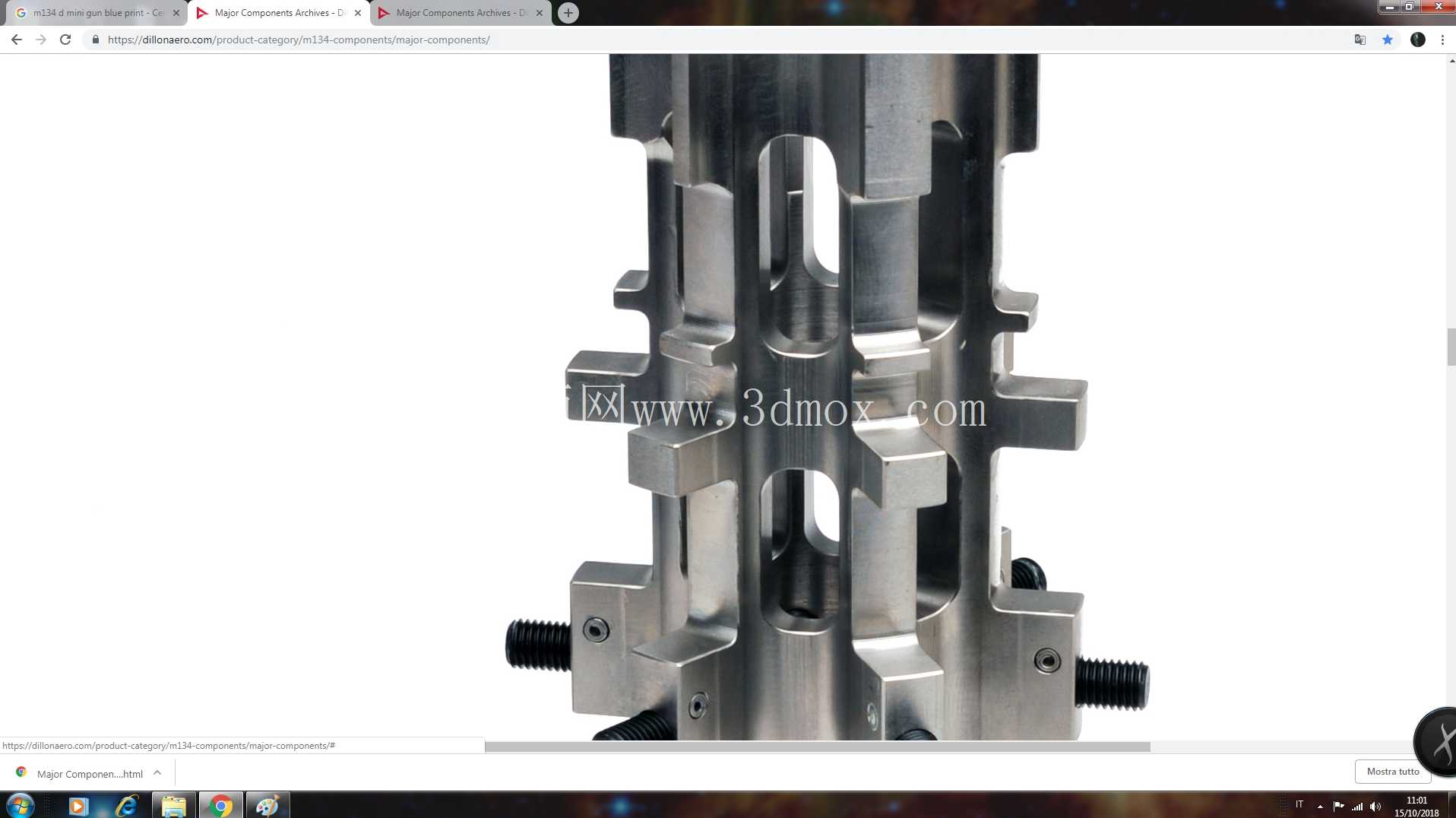

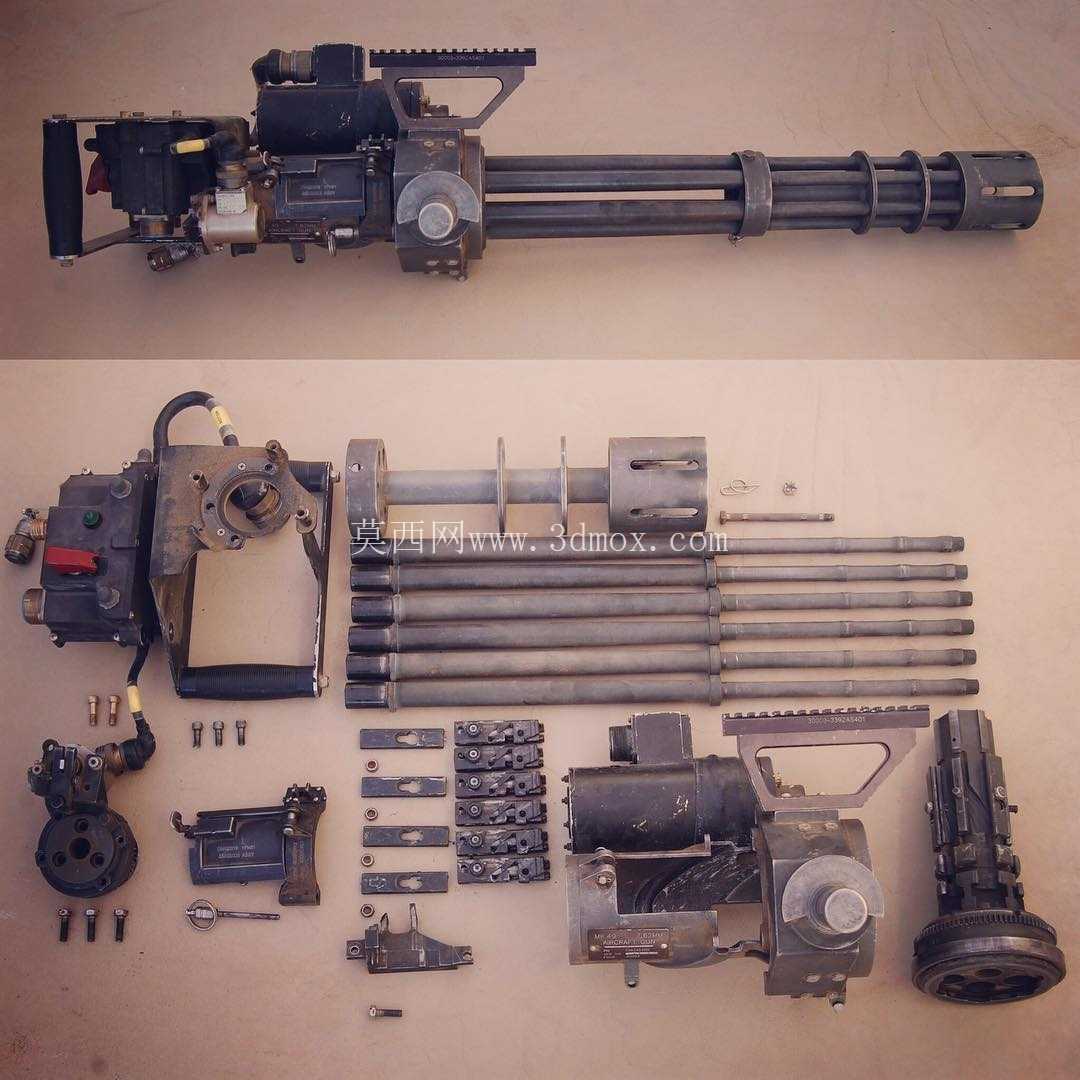

　　拆解后的结构排布能非常清晰地看到整套设备的模块划分逻辑：最前端是六根平行布置的枪管组件，枪管通过尾部的定位台阶固定在旋转机芯架上，枪口位置装有带开孔的枪口约束器，既可以约束六根枪管的相对位置，避免高速旋转过程中枪管出现径向摆动，也能同步抑制射击时的枪口上跳。枪管后方是核心的机芯旋转体，六个机芯滑块分别对应一根枪管，随主轴旋转的同时，在机匣内壁的固定凸轮槽引导下做前后直线往复运动，完成枪机的闭锁、击发、抽壳动作——这种凸轮槽强制引导枪机运动的设计，完全不依赖弹药燃气压力，即便出现单发哑弹也不会中断整套射击循环，可靠性远高于管退式、导气式自动武器。

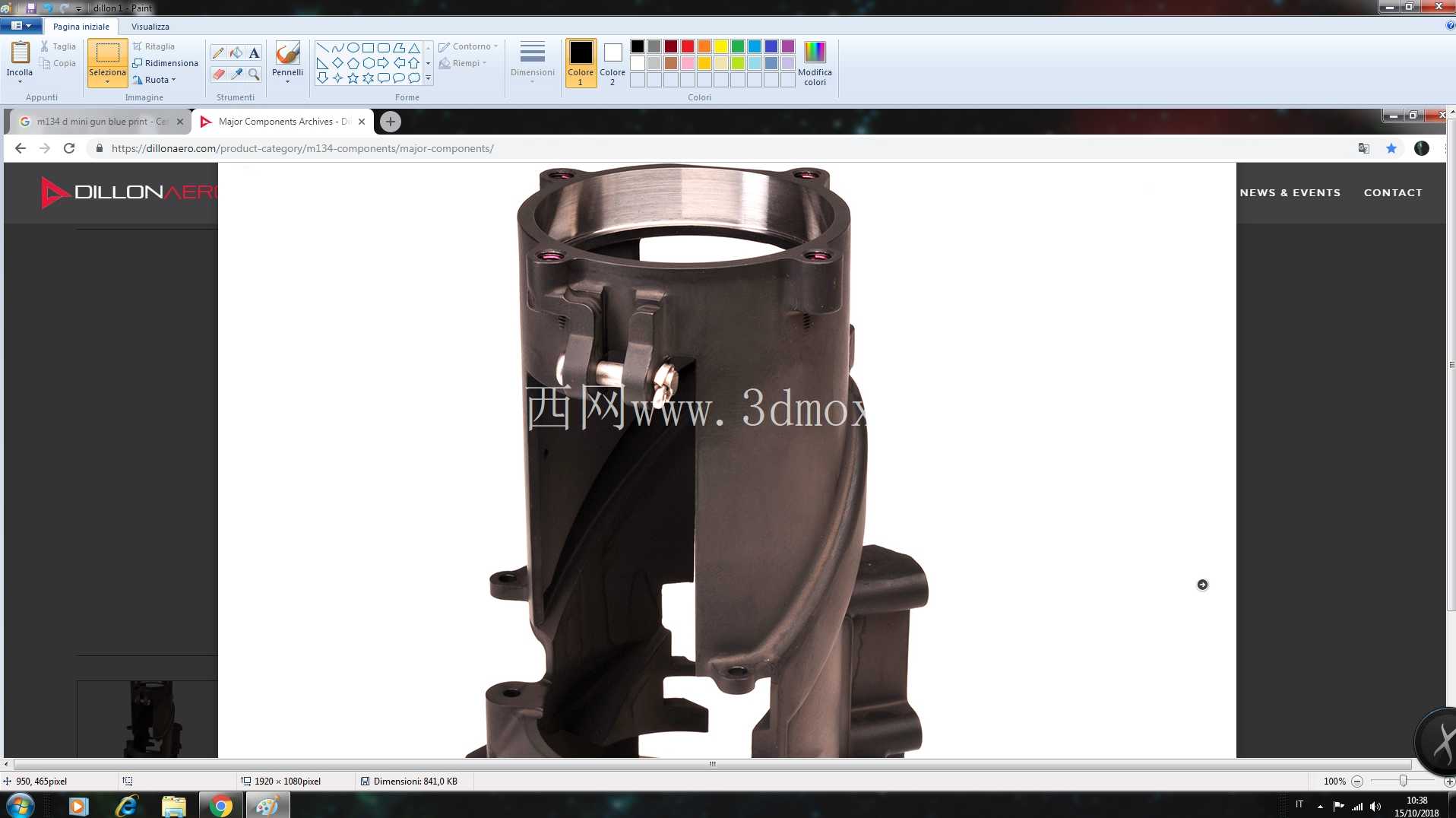

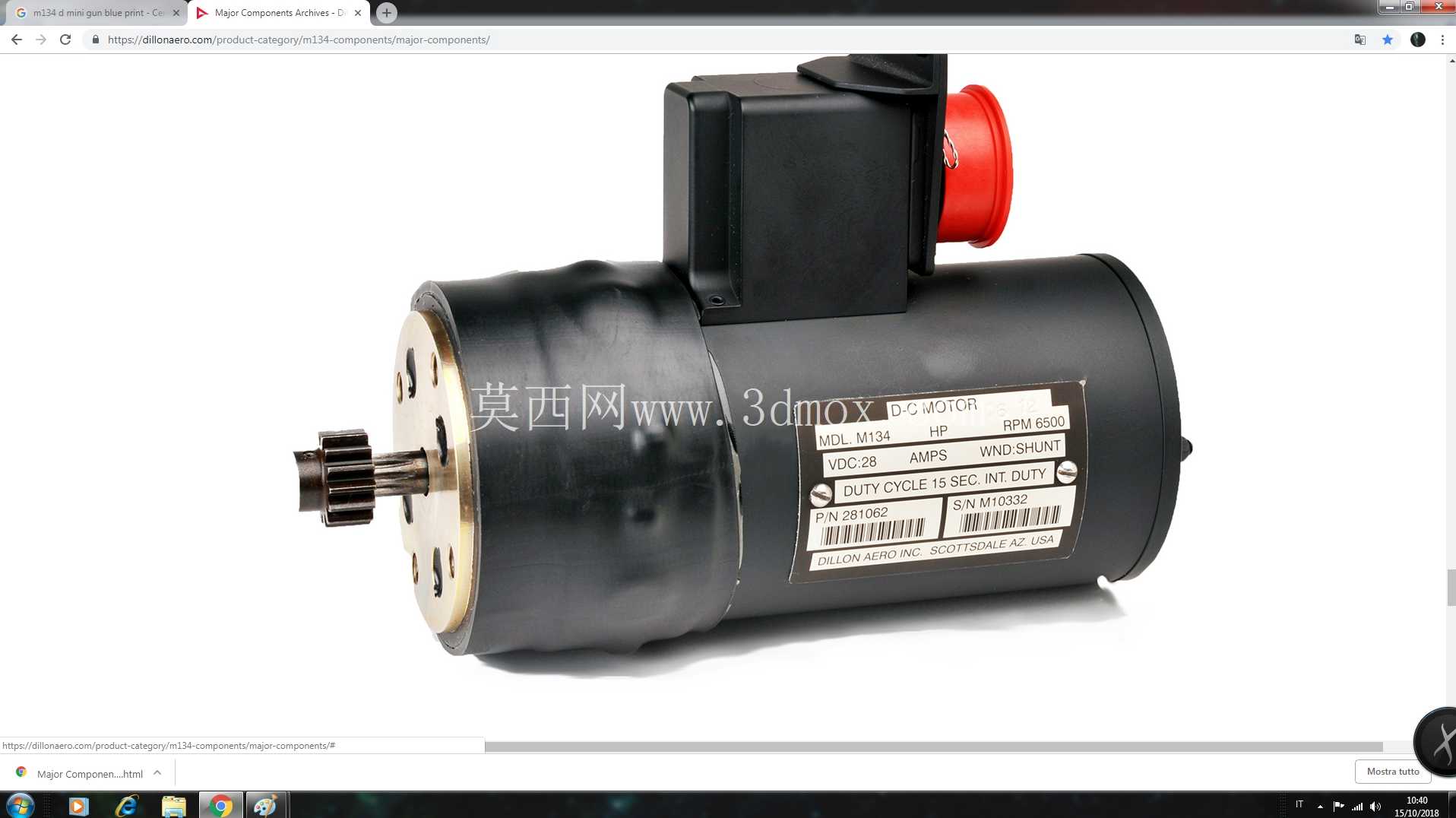

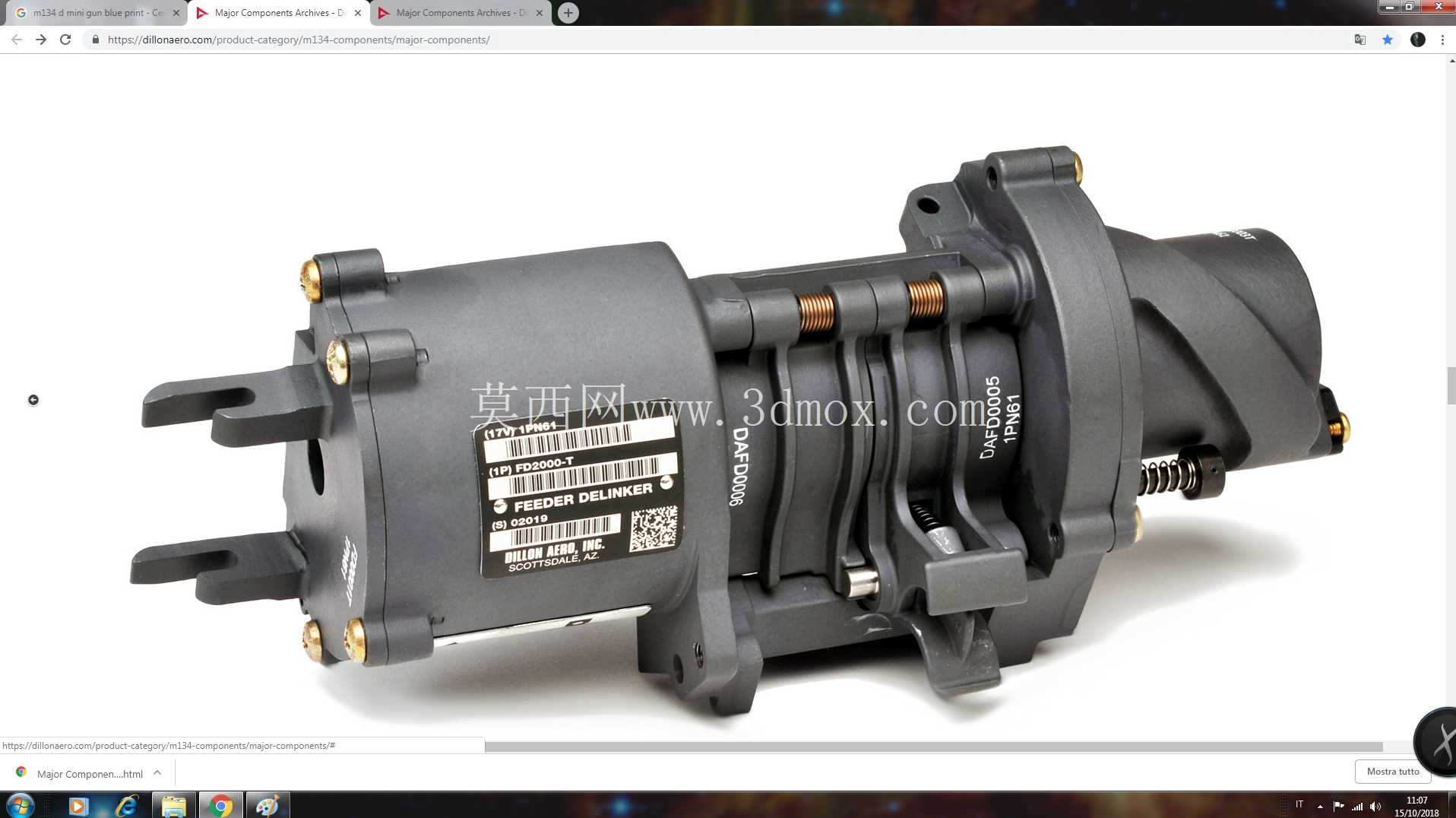

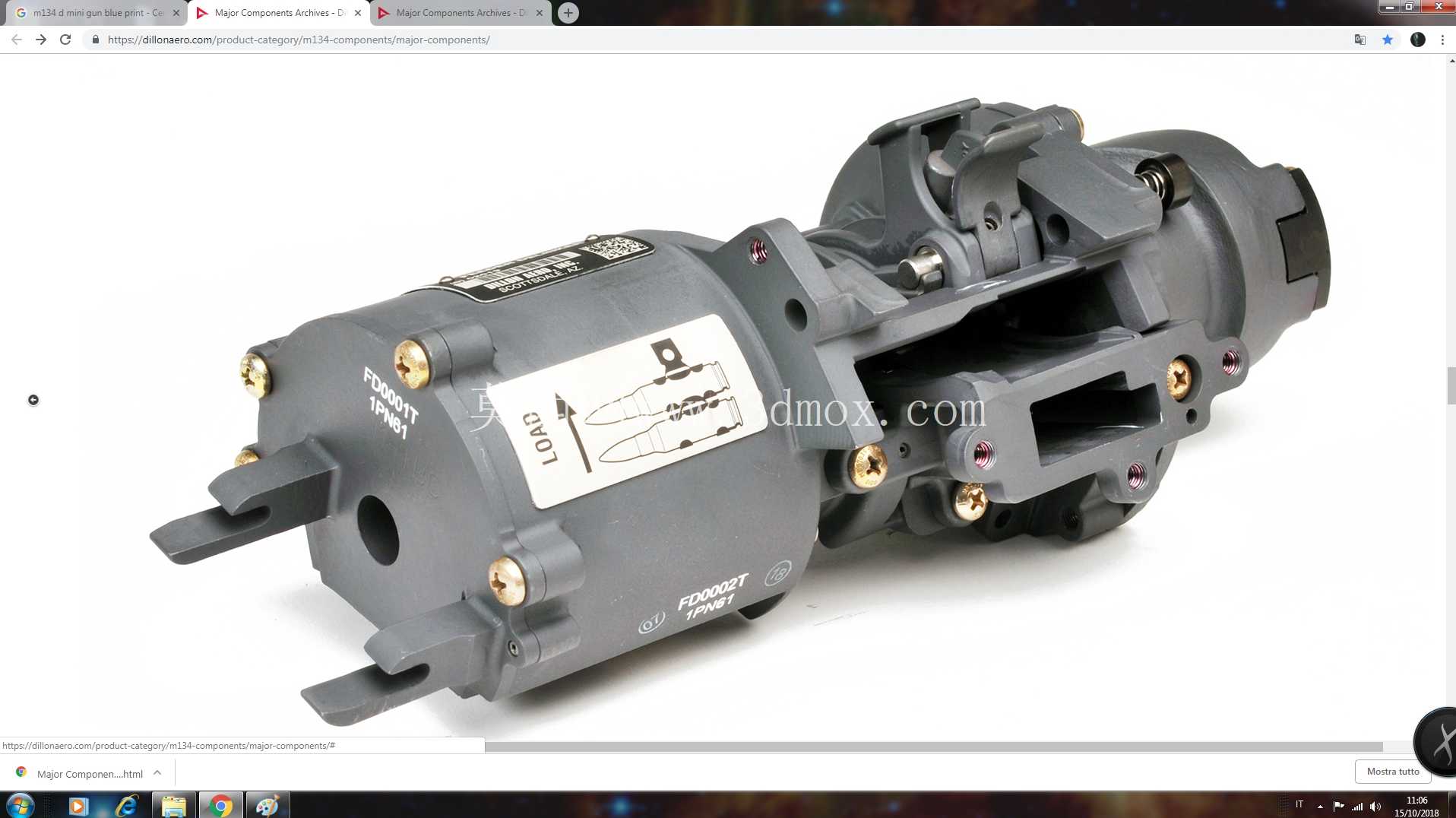

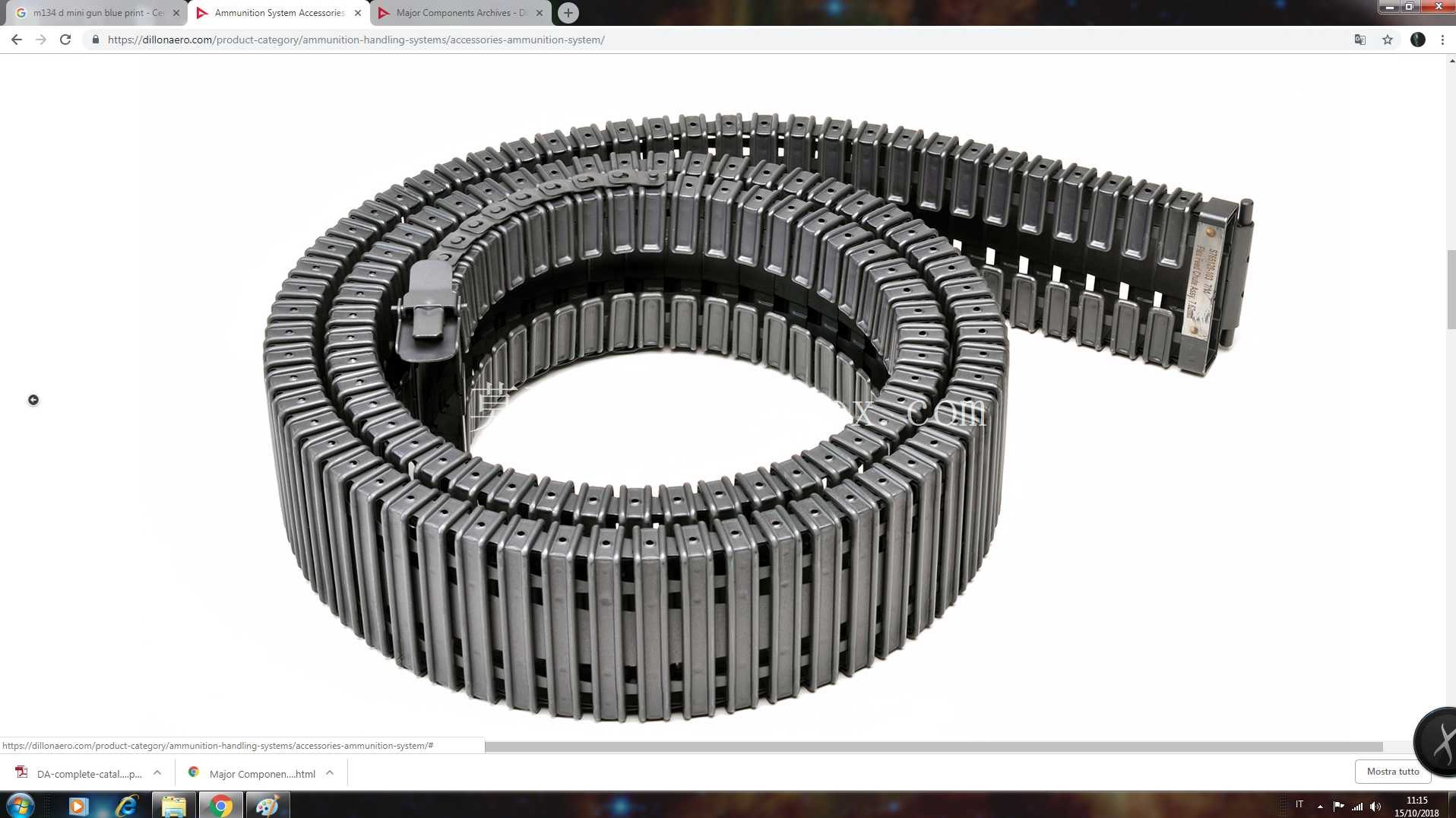

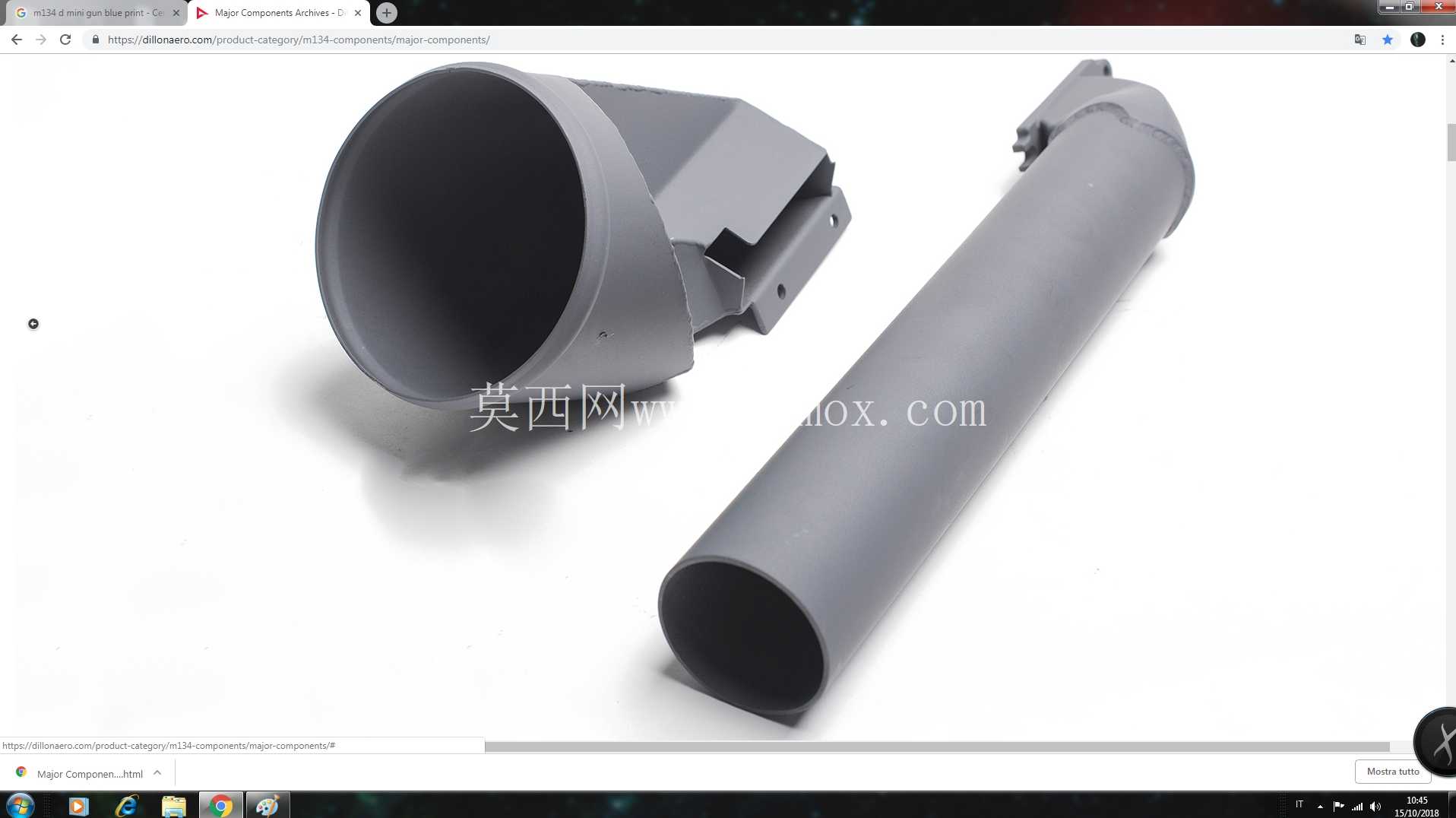

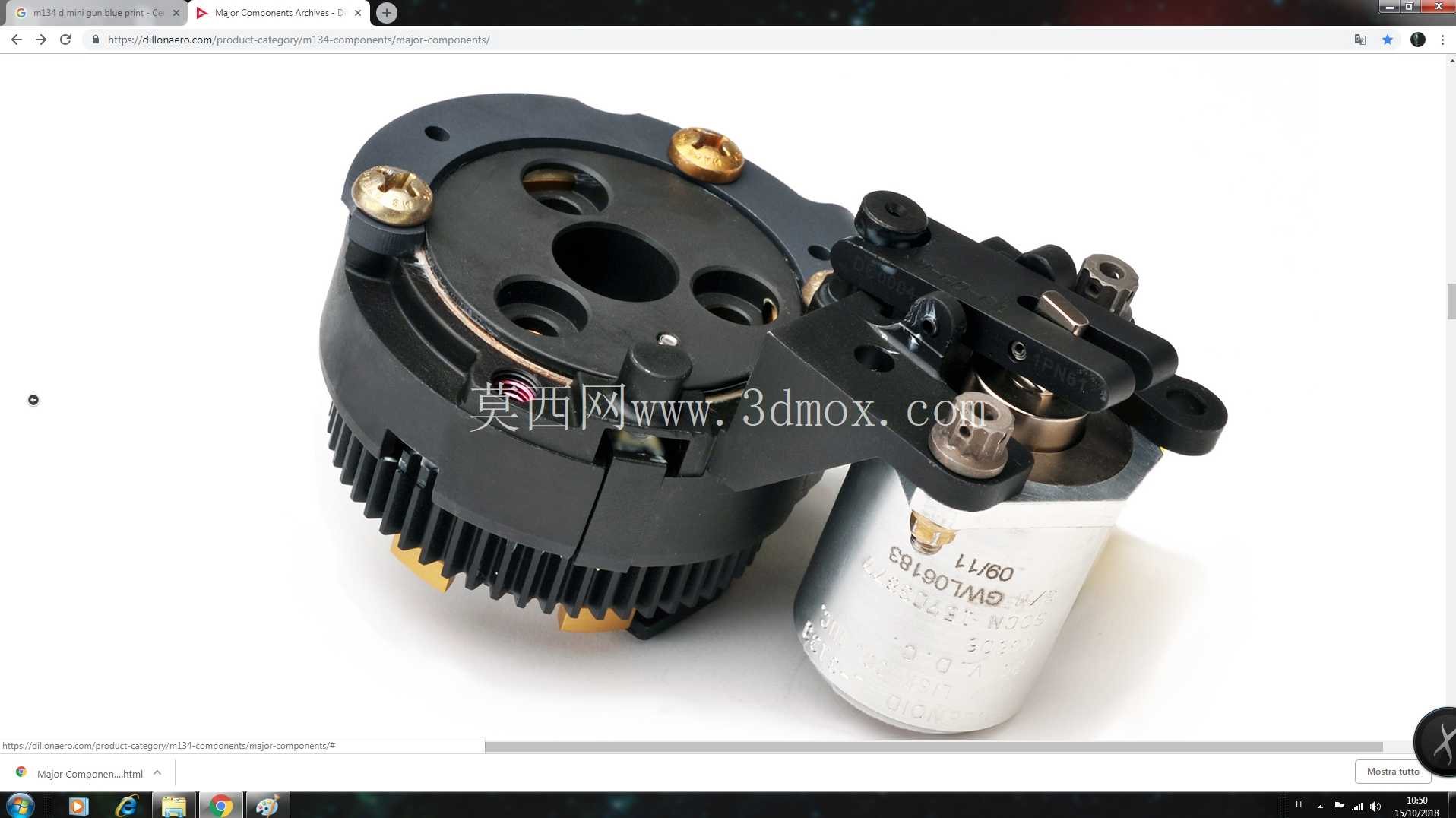

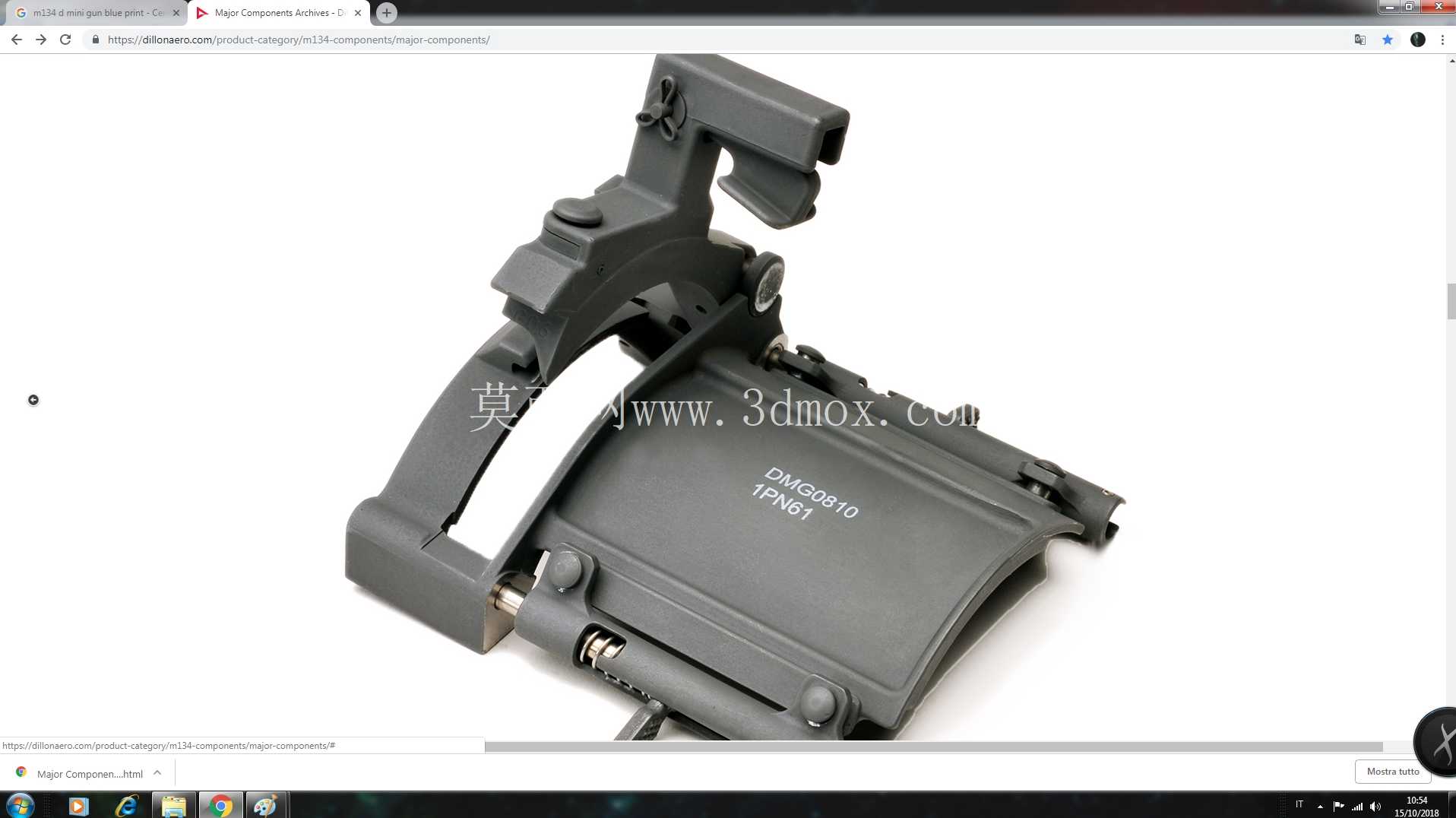

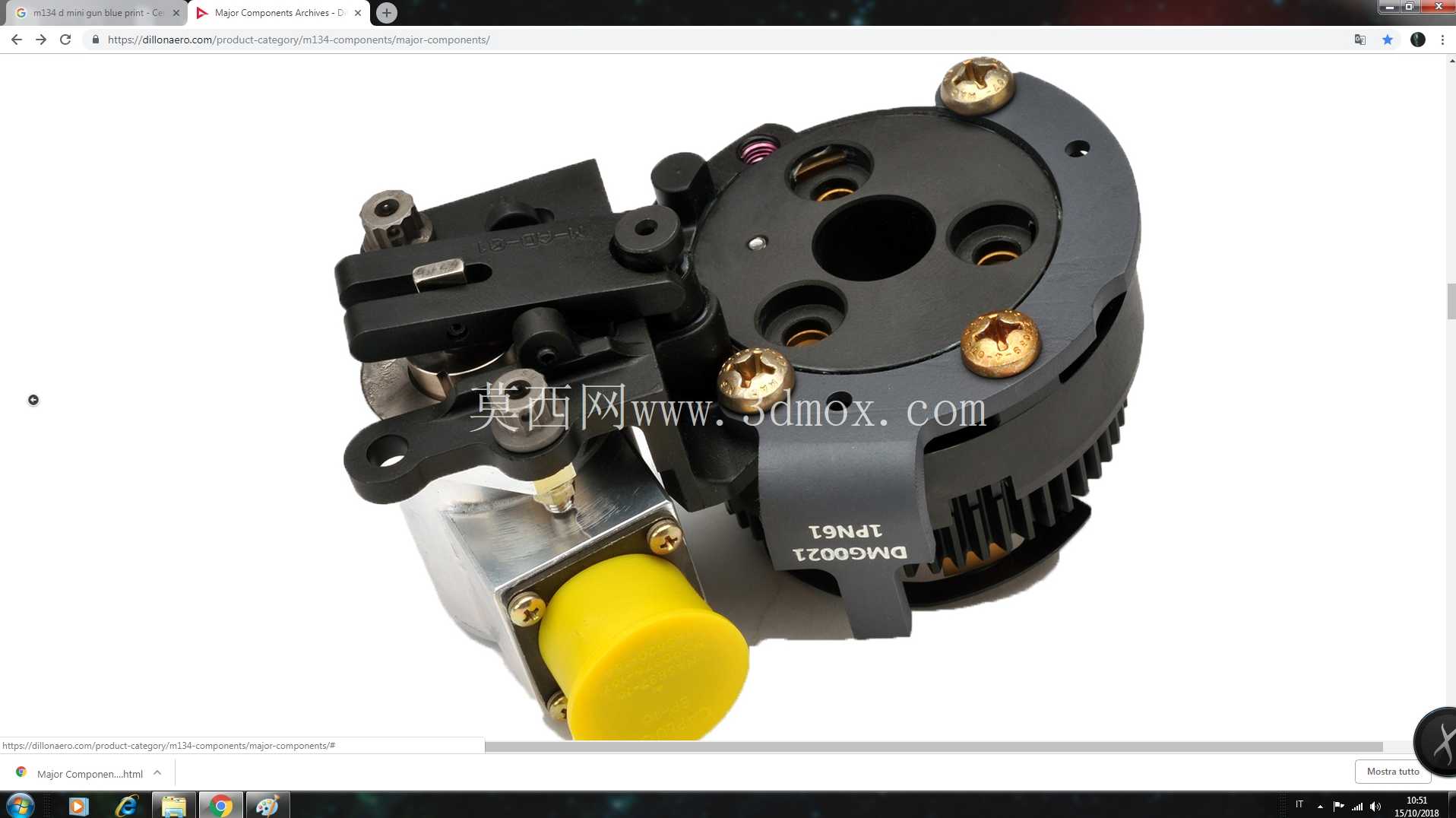

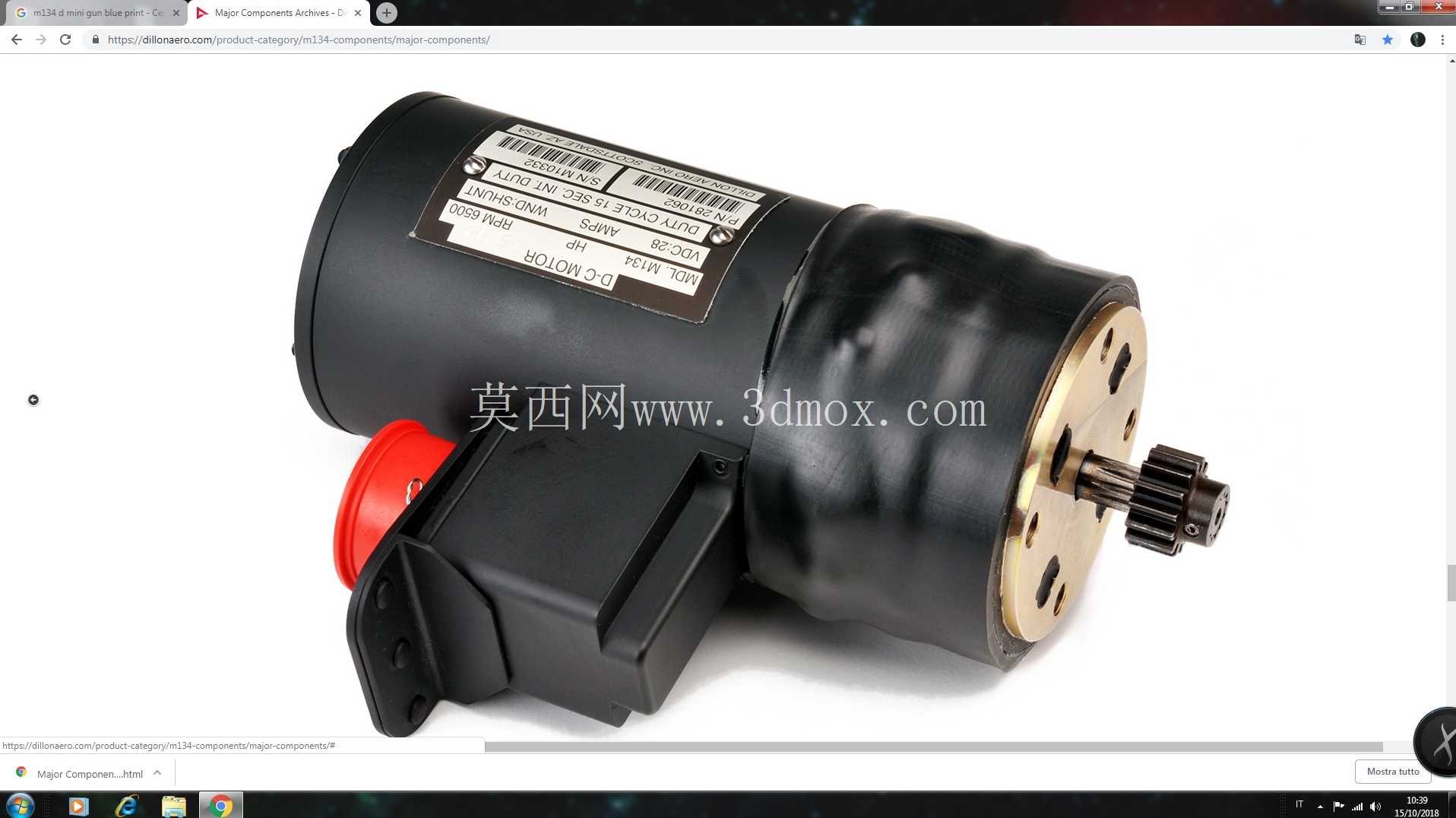

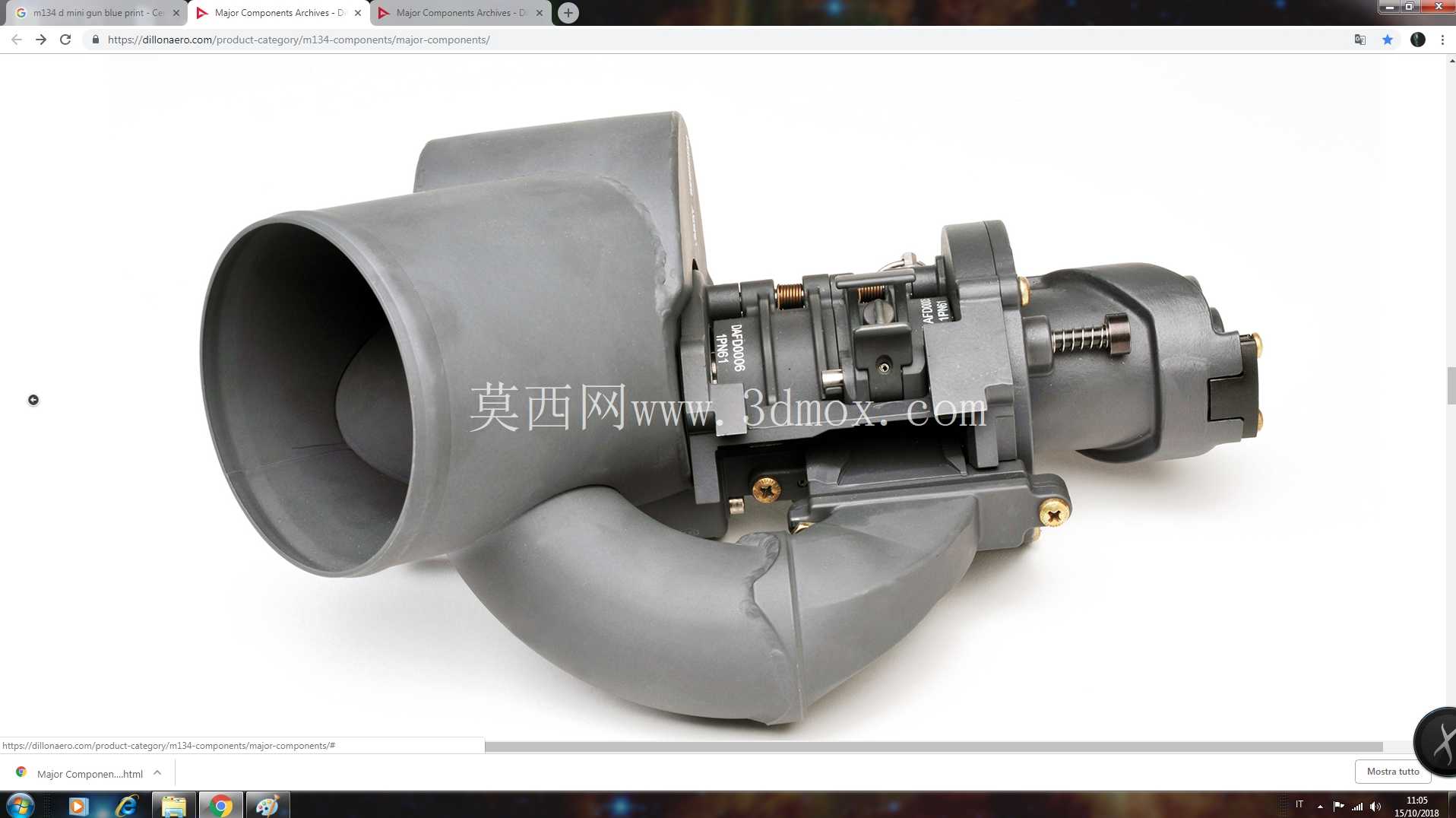

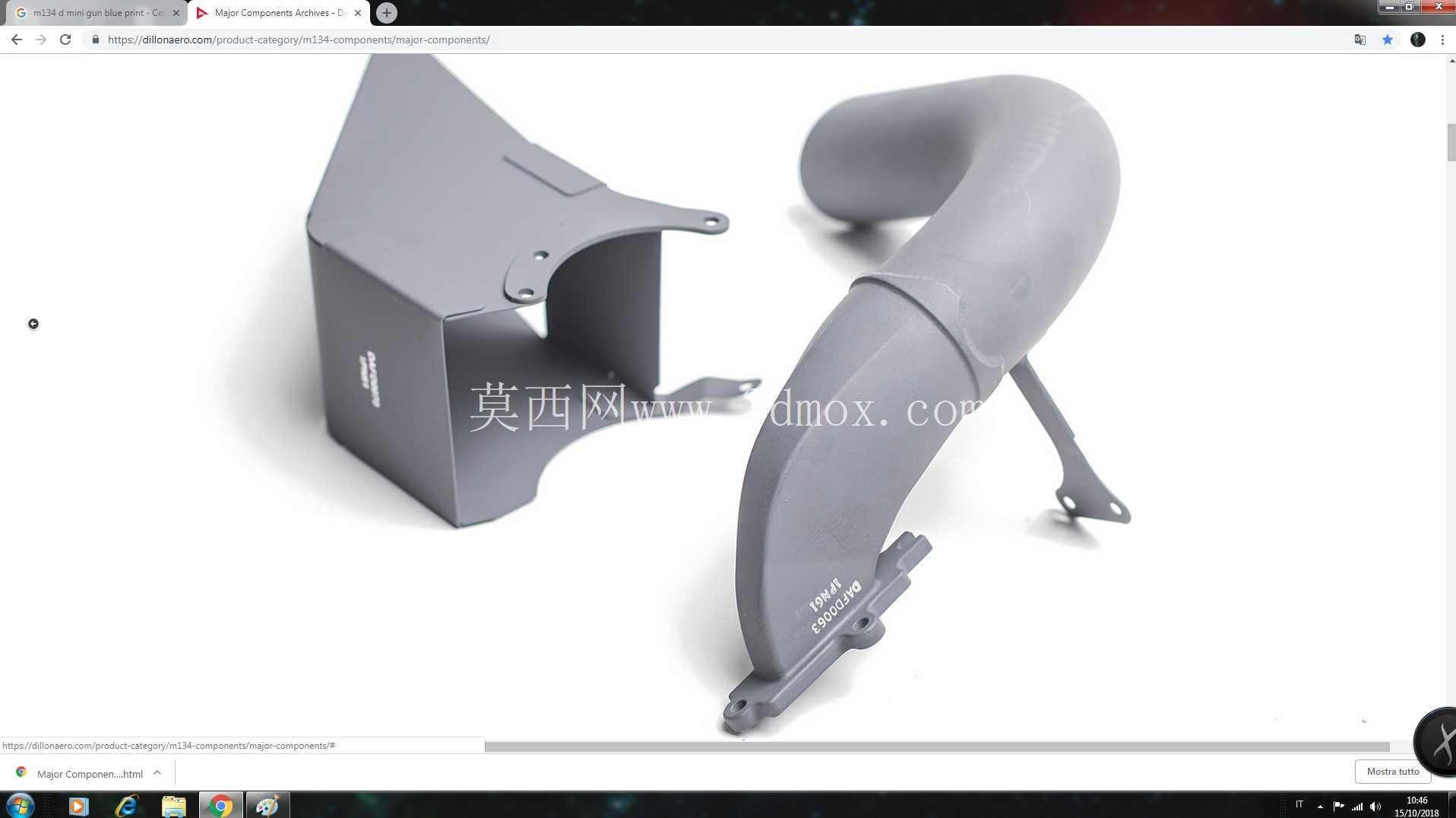

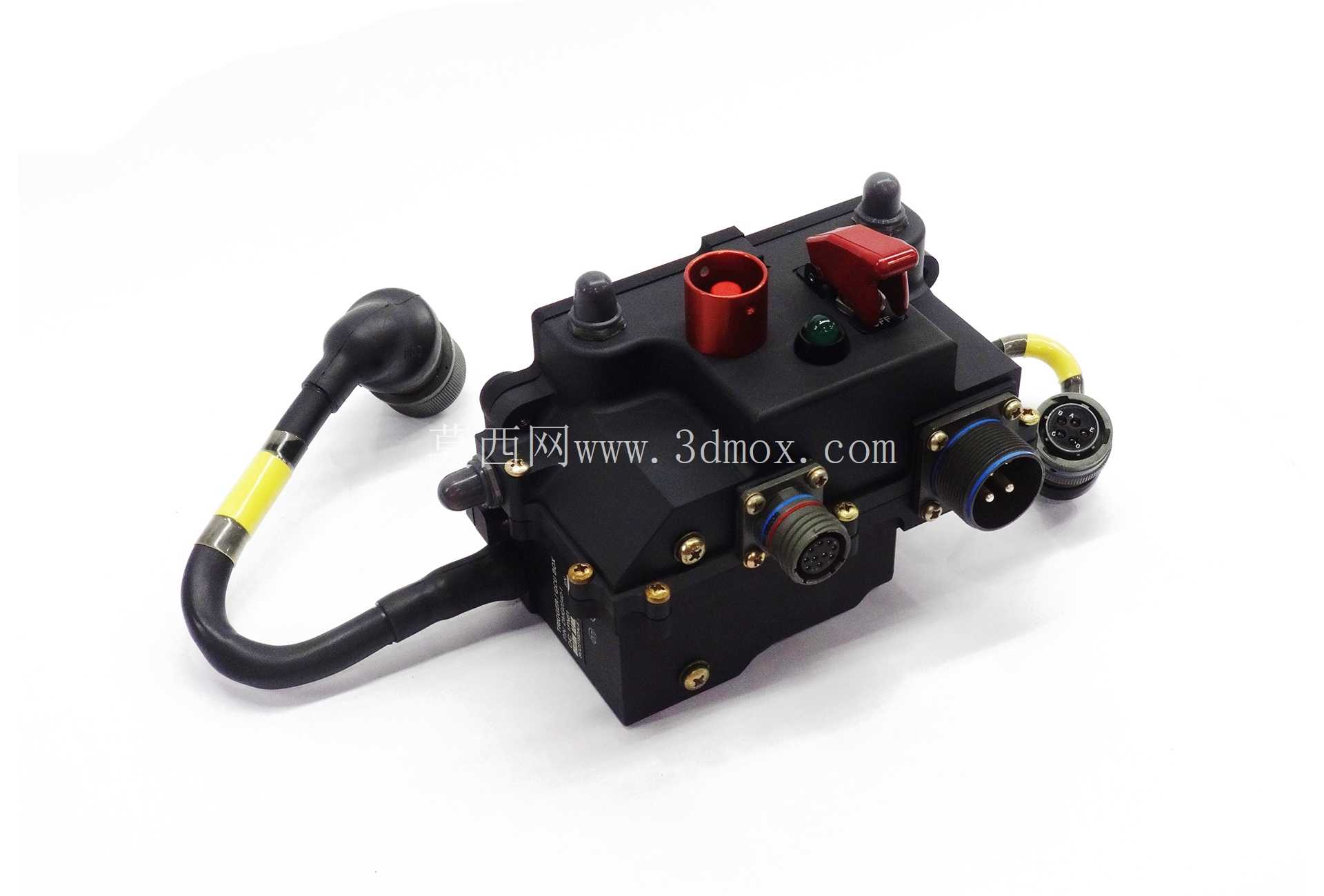

　　机身侧面布置的是驱动电机与减速传动组，外部动力经过减速箱降速增扭之后带动整个旋转机芯转动，配套的柔性输弹机布置在机匣上方，通过弹链把弹药持续输送到进弹位，输弹节奏和机芯旋转角度完全同步，不会出现卡弹、脱链问题。机匣尾部设计了标准的安装连接法兰与握持操控组件，既可以通过法兰直接固定在各类武器站的云台支架上，也可以加装握持手柄、扳机组件由人员抵肩或者持握操控，机匣上预留的皮卡汀尼导轨段可以直接加装瞄准具、战术灯等配套附件，不需要额外打孔改造。

　　从安装边界与尺寸适配的角度看，整枪沿枪管轴向呈长条形布局，径向最大轮廓集中在机匣驱动段，多管并排的布置让前端枪管组的径向尺寸远大于普通单管机枪，在搭载到载具平台时需要预留足够的旋转扫掠空间，尤其是做伺服武器站集成时，要校核高低向、方位向转动过程中枪管、机匣和载具舱壁、装甲板的干涉间隙，同时驱动电机的供电线路、输弹导槽的走向都要和旋转行程留出安全余量。拆解状态下的零件排布也完整还原了每一个小部件的装配关系：从固定销、弹簧、击针到机匣壳体、减速箱外壳、输弹轮，所有配合面的定位关系、卡扣位置、螺栓连接点都和实物装配逻辑完全一致，建模过程中可以直接参考这套结构理解凸轮联动、多工位循环动作、外部动力驱动自动机的设计思路，对于同类旋转工位机械、多工位循环加工设备的结构设计也有很强的跨界参考意义。整套造型没有做多余的外观简化，内部的机芯滑块、凸轮导轨、输弹棘爪这些容易被忽略的运动部件都做了独立实体还原，能直接用于运动仿真演示，直观展示转管武器从输弹到击发的完整循环过程。
