七层垂直循环机械停车立体车库结构

　　该结构面向城市核心区停车资源紧张的场景，适用于老旧小区地面边角地块、商业综合体配套停车场、写字楼地下车库剩余窄长空间、医院与政务服务中心临时停车区等用地受限区域，设备采用垂直方向闭环循环的存取逻辑，不需要车辆自行爬坡驶入高层泊位，也不需要巷道内布置横移台车，仅在地面层设置一个车辆出入口，驾驶员只需将车辆开入出入口处的载车支架、停稳拉手刹后离场，设备即可自动完成泊位抬升与空位下放，取车时输入对应泊位编号，系统会驱动循环机构将目标载车支架转动至地面出入口位置，全程不需要驾驶员进入设备内部，既规避了窄车位泊车剐蹭风险，也大幅压缩了单车位占用的土地面积。

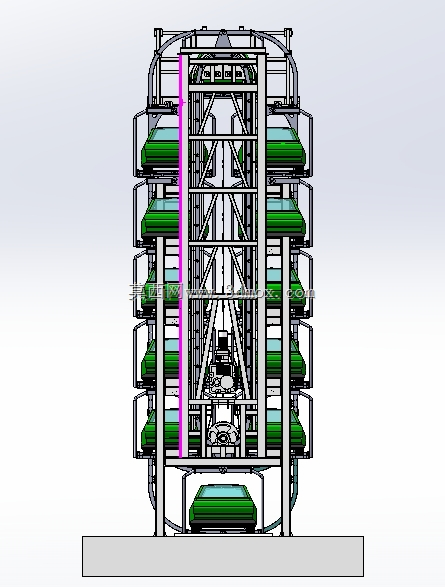

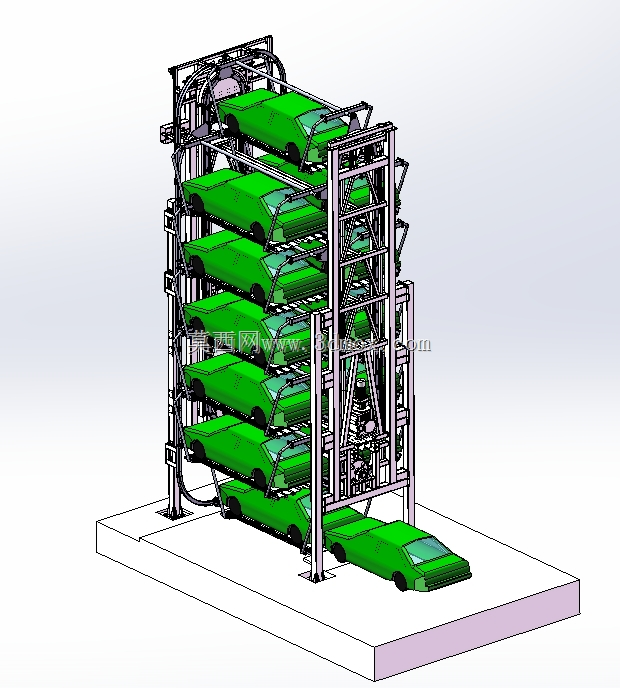

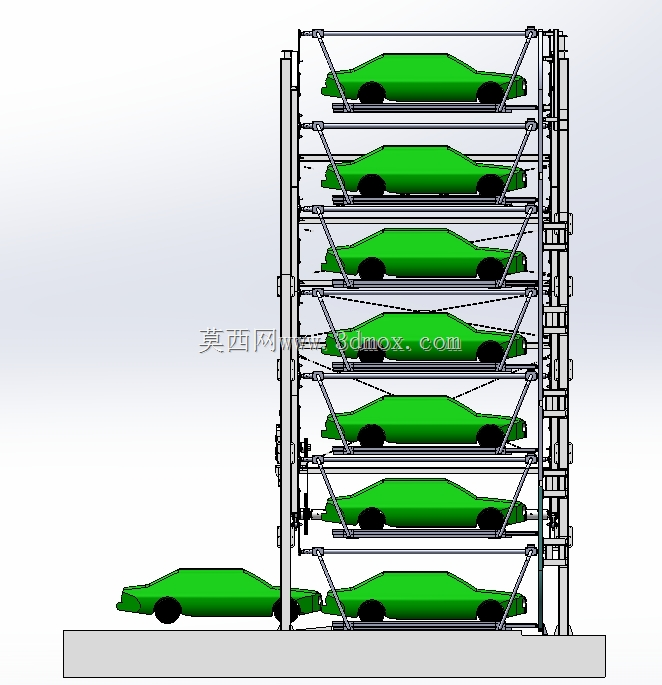

　　从实际功能逻辑来看，整套设备的核心动作由驱动单元、传动链条、载车支架、框架立柱、安全限位机构几个部分协同完成：驱动端布置在设备顶部机架位置，电机输出扭矩经减速机构放大后，带动两端的传动链轮做定轴回转，闭合链条沿设备左右两侧的竖向轨迹循环运行，每一节对应泊位的载车支架都通过铰接吊点与链条连接，无论链条运行到上升段、顶部回转段还是下降段，载车支架始终依靠自重保持水平姿态，不会随链条转角发生倾斜，避免停放车辆出现滑移、倾翻风险。设备共设置七层储位，沿竖向循环轨迹排布，除地面出入口位置的泊位外，其余泊位全部悬空布置在钢结构框架内部，单套设备的占地投影仅相当于2到3个普通平面车位的面积，却可以容纳十台左右小型乘用车停放，土地利用率相比平面停车提升数倍。

　　结构设计阶段首先需要校核框架的边界尺寸：设备底部为整块混凝土承重基础，预埋钢板与底部钢结构支腿焊接固定，基础需要承受设备满载时的总竖向载荷，同时平衡链条循环启停过程中的小幅动载；框架主体采用型钢焊接成矩形门架结构，左右两侧立柱沿竖向通长布置，顶部设置驱动轴安装梁，中部每隔一定高度设置横向连系梁与斜向支撑，避免框架在链条牵引过程中出现侧向晃动。载车支架采用型钢焊接成盘式结构，表面设置车轮挡块与导向坡面，方便驾驶员快速对位，支架两端的铰接吊点需要做耐磨衬套处理，降低长期循环转动过程中的铰接孔磨损量；传动链条选用重载板式输送链，安全系数取较高冗余值，避免长期满载运行出现链条拉长、断链风险，同时在链条回路中设置张紧机构，可定期补偿链条磨损产生的伸长量，保证链轮与链条的啮合精度。

　　安全边界设计上，设备出入口位置设置可联动的防护门，只有当载车支架完全停准出入口位置、机构抱闸锁止后，防护门才会开启，车辆驶入或驶出过程中驱动回路处于断电锁定状态；框架沿竖向全程布置检修爬梯与防坠安全装置，一旦链条出现异常断裂，防坠挂钩会立刻卡在框架的限位齿槽内，阻止载车支架下坠；设备运行轨迹外围设置防护围栏，避免无关人员误入运动区间。整套循环逻辑不需要复杂的横移交换动作，控制流程简单，故障点少，日常维护仅需要定期检查链条润滑情况、铰接点磨损量与限位开关触发状态，运维成本远低于多层升降横移类停车设备，非常适合小地块、高密度停车需求的场景落地。
