滚轮送料旋转式管材自动切断设备

　　这套滚轮送料旋转式管材切断设备，主要面向金属管材、薄壁拉制管、型材棒料的连续定长裁切工序，在五金管件加工、制冷管路生产、汽配管件预制、家具金属管下料车间里承担前端送料与定长切断的核心工位任务。实际产线布局中，该设备可独立完成单根管材的上料定位、匀速送进、长度判定、旋转切断全流程，也可对接上游管材储料架、下游管件收集槽或倒角工位，形成连贯的管料加工流水线，替代传统人工量尺、手动锯切的低效作业模式。

　　从设备实际功能逻辑来看，整机采用滚轮夹持送料结构，上下成对布置的输送滚轮贴合管材外壁，依靠滚轮转动产生的摩擦力驱动管材沿轴向匀速进给，滚轮型面可根据管材外径做适配更换，圆管、方管、异型薄壁管均可通过更换送料轮实现兼容。管材在滚轮夹持状态下始终保持轴向位置稳定，不会出现送料偏移、窜动问题，当送进长度达到预设裁切尺寸后，送料滚轮暂停进给并保持夹持锁紧状态，切断侧驱动机构带动管材或切刀做周向旋转，配合径向进刀完成管壁环切切断，切口端面平整无明显毛刺，相比传统锯片切断，管材端面变形量更小，后续无需额外大量修磨工序，整体切管作业效率远高于人工下料。

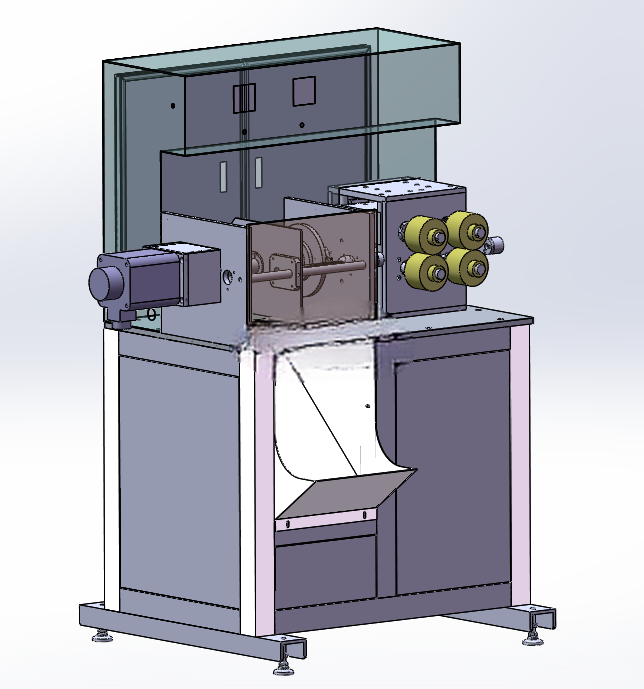

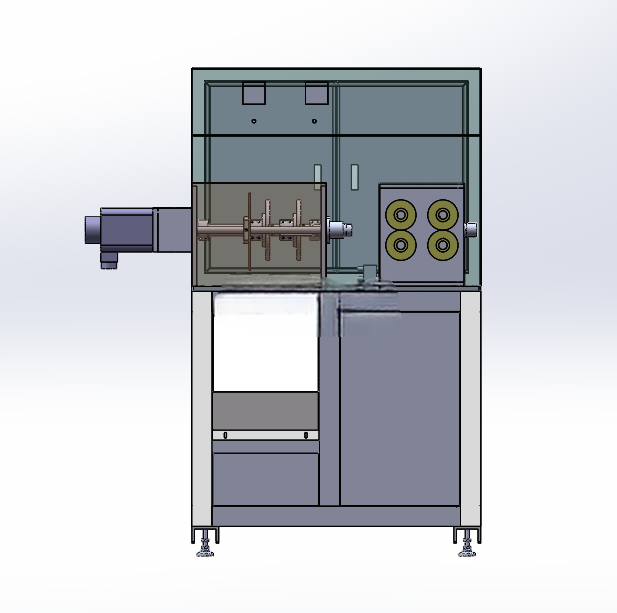

　　结构设计层面，整机采用一体式柜式机架作为承载基础，底部配置可调式支撑脚杯，设备就位后可通过脚杯调节整机水平度，抵消车间地面不平带来的机架晃动问题，运行过程中送料与切断的振动被机架柜体充分吸收。机架上部做半封闭防护布局，送料传动组件、旋转切断主轴、动力传动部件均布置在防护围板内部，既可以避免裁切过程中碎屑飞溅伤及操作人员，也能减少车间粉尘进入传动啮合面，延长导轨、滚轮、轴承副的维护周期。机架左侧外伸布置管材导入导向套，待加工管材从左侧导向口送入设备，导向套内径与管材外径匹配，长管材送进过程中不会出现悬臂下垂、弯曲变形的问题；机架右侧设置四组滚轮可视化工位，送料轮的压紧间隙、磨损状态可直接从外部观察，日常点检无需大面积拆解防护板。柜体下部预留电气安装腔与碎屑收纳空间，电气控制元件、动力接线全部集成在柜内，裁切产生的少量金属碎屑可沿内部斜面落入收纳抽屉，车间清理时直接抽出抽屉即可完成废屑清运。

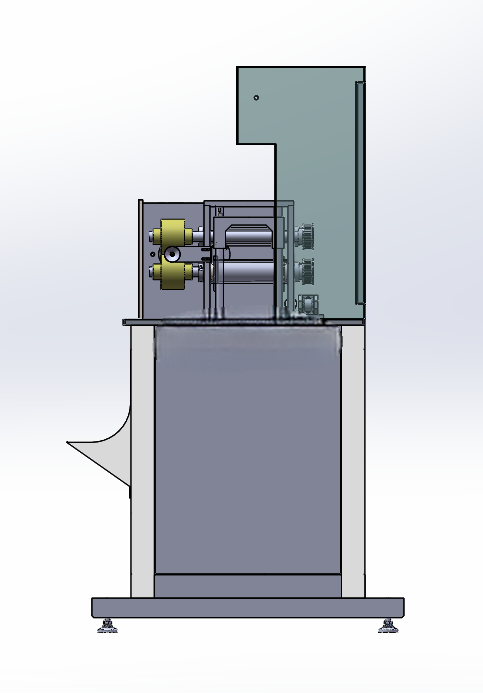

　　安装边界与外形尺寸方面，整机主体为立式柜式结构，宽度方向覆盖送料、切断两个功能单元，左侧伸出的导向接料段需预留管材上料操作空间，右侧裁切输出端需预留至少半米以上的管件出料避让距离，避免长管送出后与周边设备发生干涉。设备高度适配常规车间人工操作站位，上部防护顶盖无需登高即可开启维护，底部脚杯调节行程可适配不同高度的上下游对接输送带，车间就位时仅需在地面划定对应占地范围，做好设备水平校准即可投入使用，无需额外做预埋地基。送料滚轮的压紧机构采用可调式压合结构，针对不同壁厚的管材可调整滚轮夹持压力，薄壁管不会被压瘪变形，厚壁硬管也能获得足够摩擦力保证送进不打滑；切断进给行程做了机械限位设计，切刀进给到设定深度后自动回退，不会出现切伤送料滚轮、切断主轴的故障。传动链路中动力部件与执行部件之间做了分区隔离，润滑脂、传动油污不会污染到管材加工区域，满足洁净管件加工的车间要求。
