农用悬挂式多行弹齿中耕除草整地机具

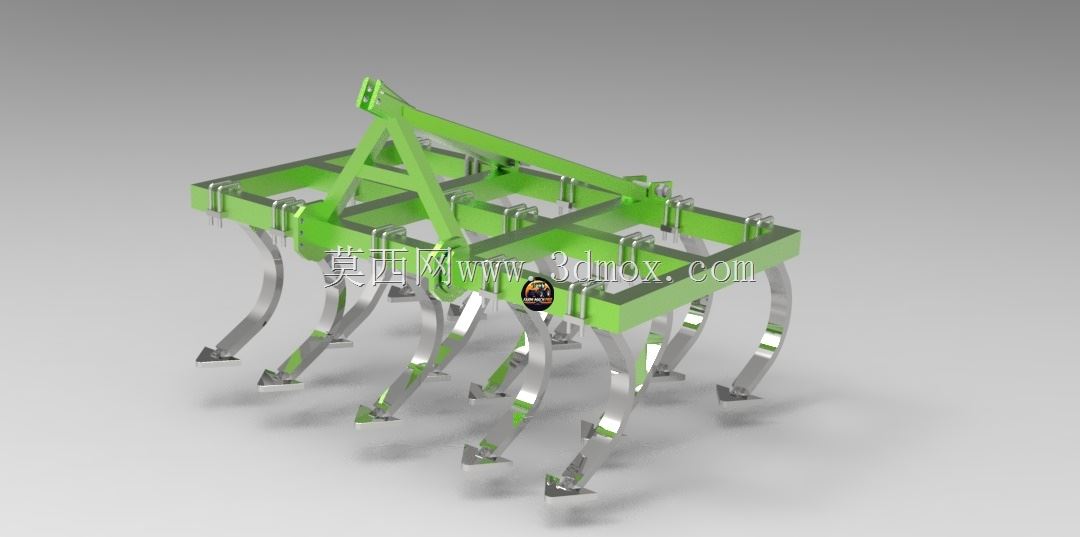

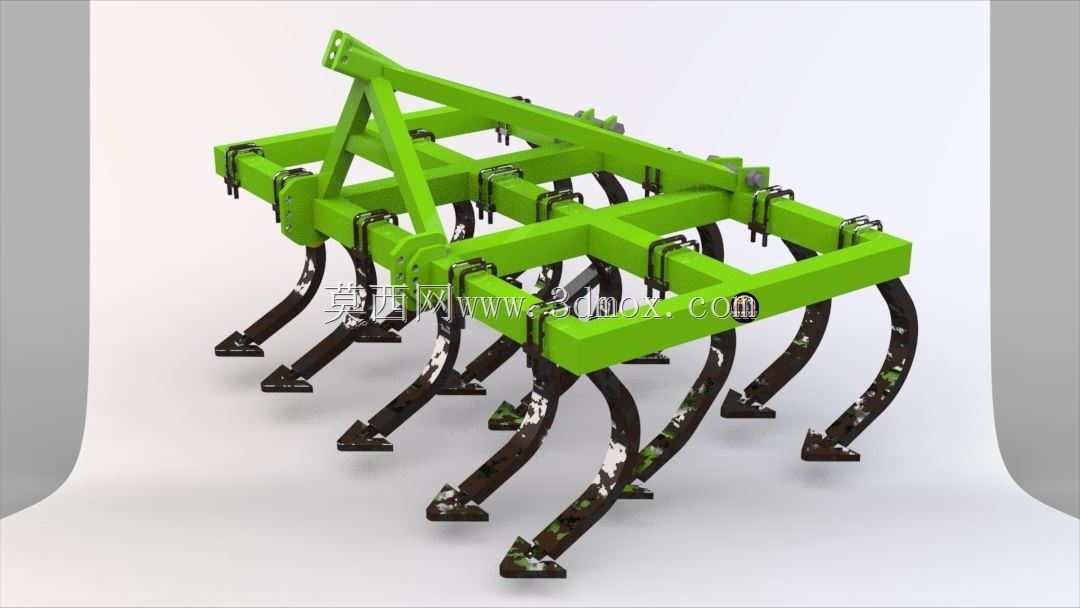

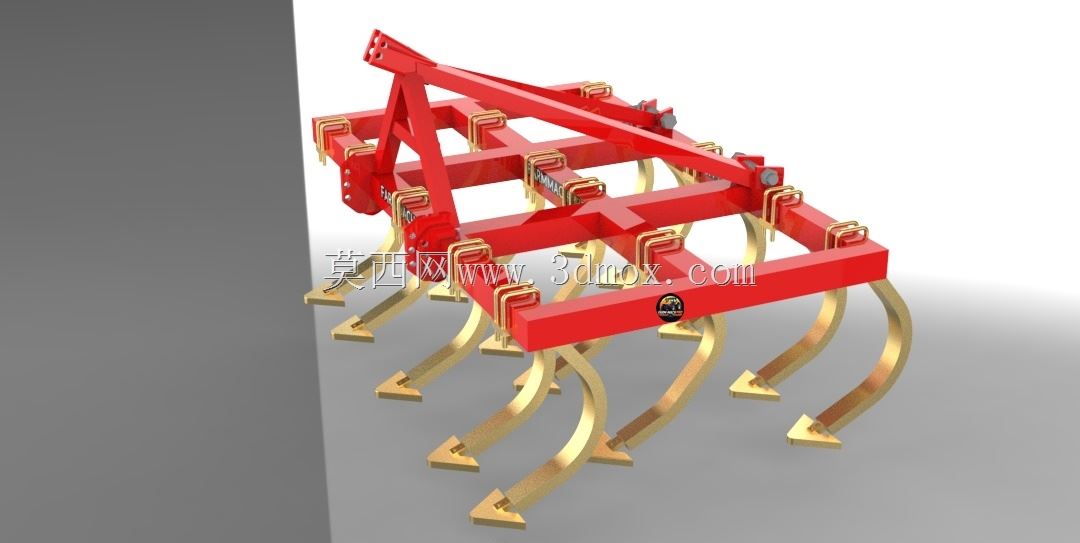

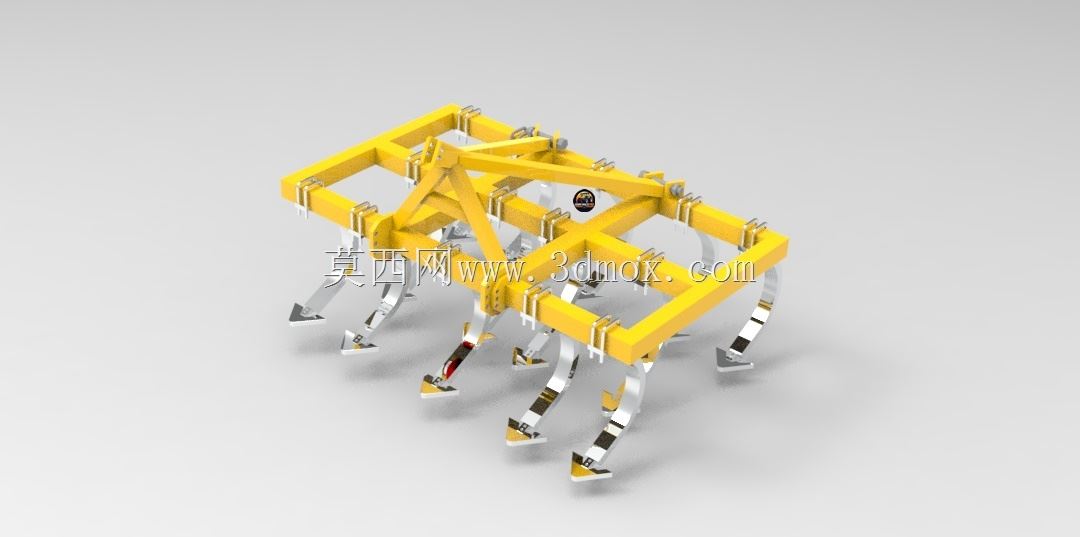

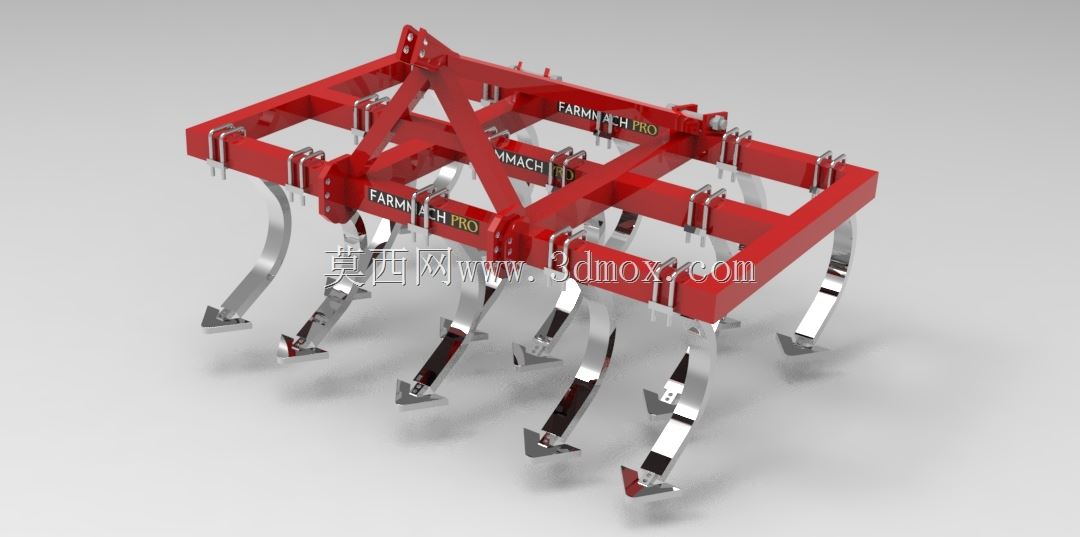

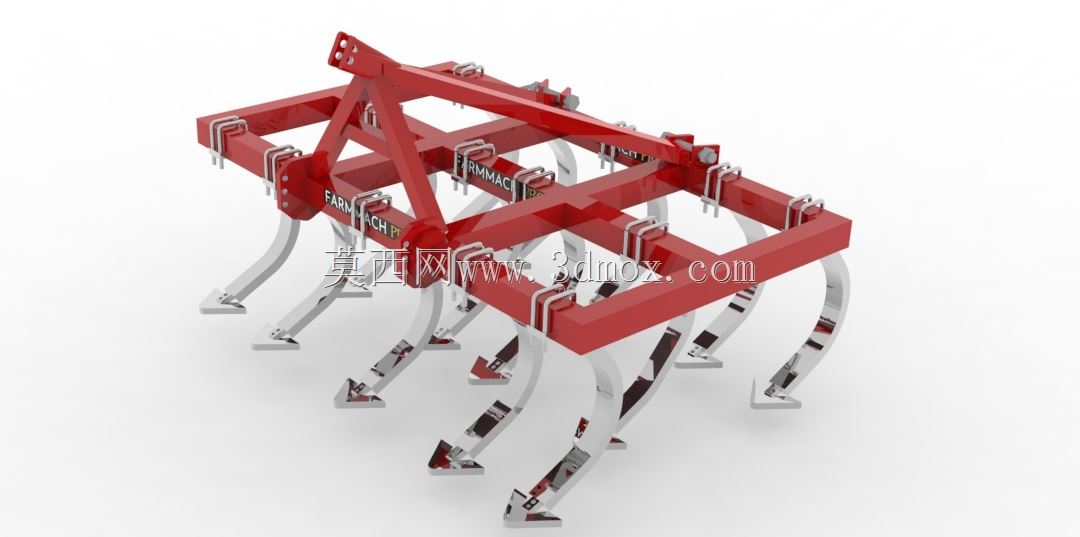

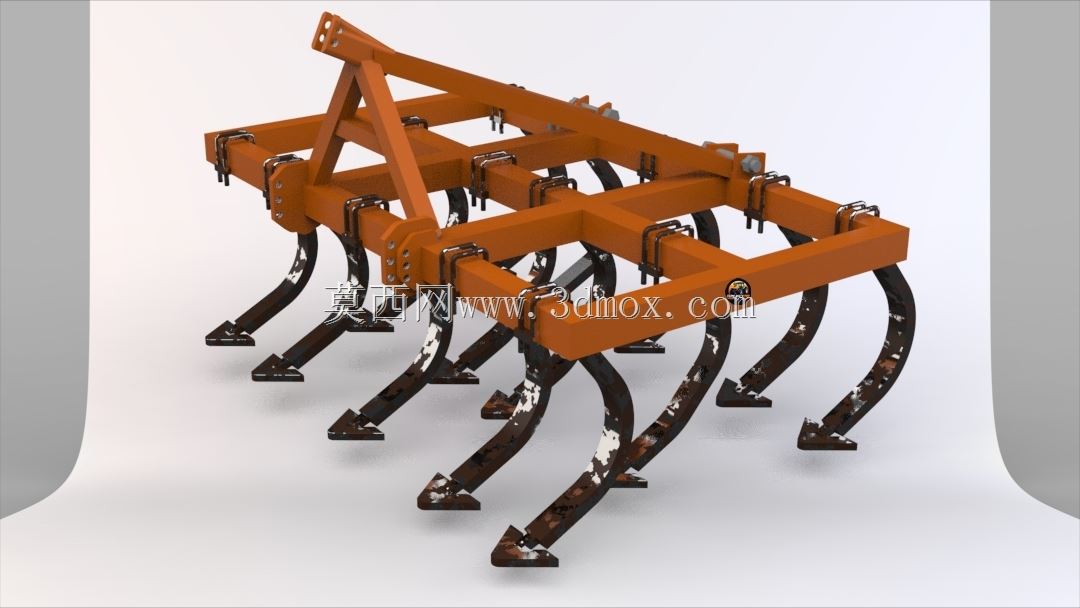

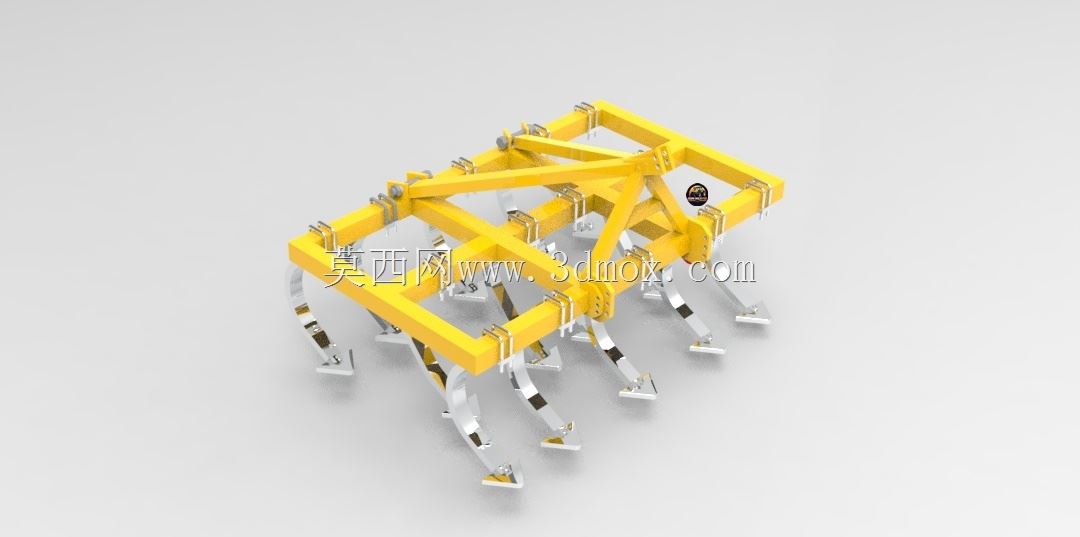

　　这套机具属于典型的拖拉机后悬挂式田间中耕整地设备，整体采用绿色涂装的方管焊接框架作为承载主梁，框架上方靠前位置设置三角形三点悬挂连接架，可直接与农用拖拉机后部的标准三点悬挂机构对接，挂接时上拉杆对接三角架顶端铰接点，两个下拉杆分别对接主梁两侧的下铰接销座，液压提升臂控制整机的入土与提升转场。

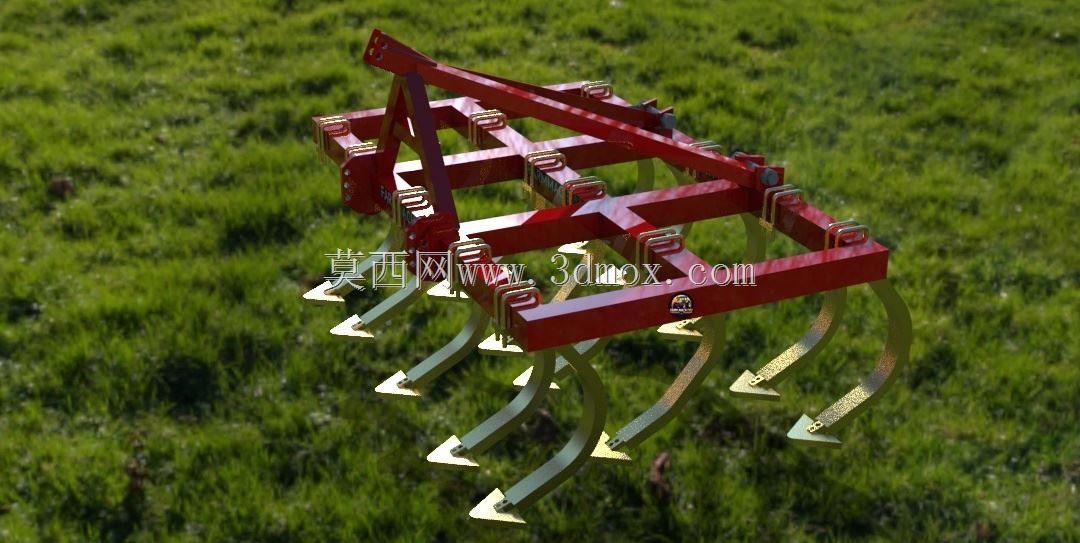

　　从田间作业逻辑来看，这类弹齿中耕机主要用在作物播种后出苗前后的苗期管理阶段，也可在播前对已犁翻的地块进行浅层碎土平整。作业时机具被拖拉机牵引向前行进，多排交错布置的弧形弹性铲齿随框架下压刺入土层，弹齿尖端的窄小锄铲在土壤浅层划过，一方面切断土层内杂草的根系，把萌芽的草籽带出表层晾晒灭活，另一方面把板结的表层土壤疏松打散，打破降雨或者灌溉后形成的土壤结壳，提升土壤表层的透气透水能力，同时不会过度翻动深层土壤，避免把深层底墒大量蒸发散失，也不会误伤作物的深层主根。

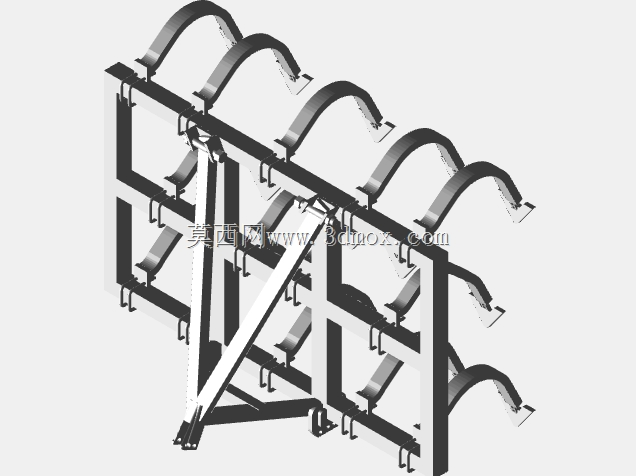

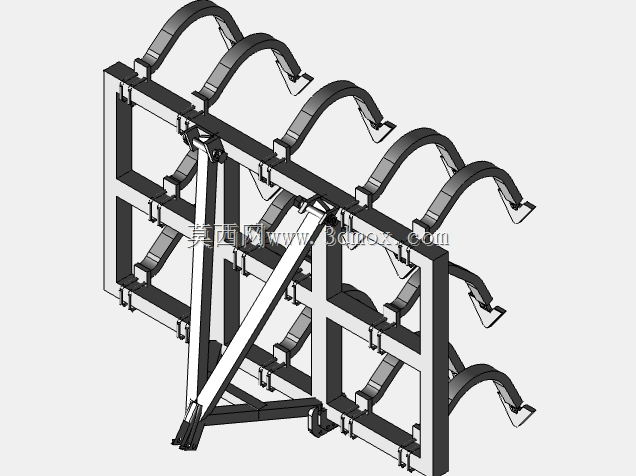

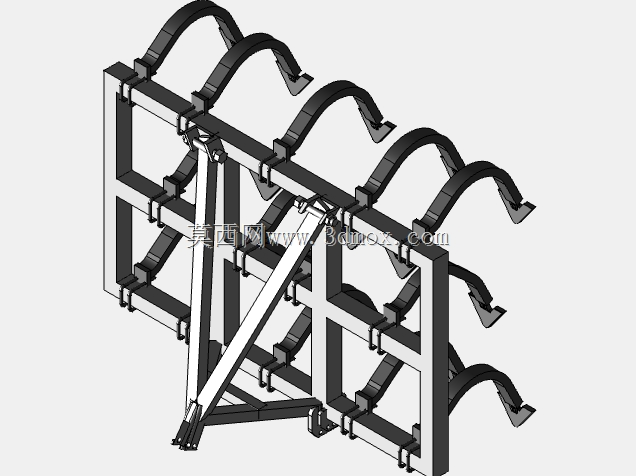

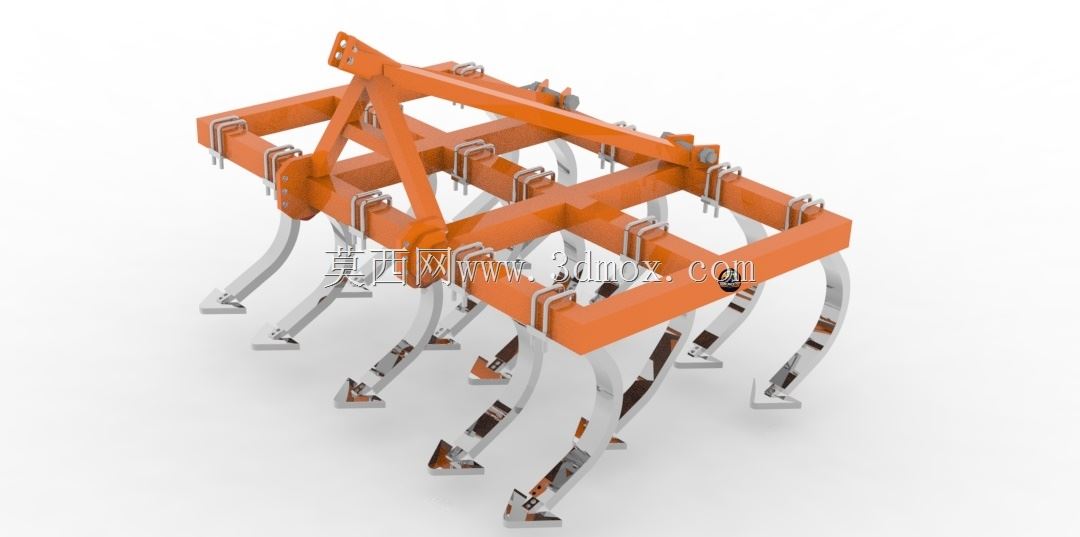

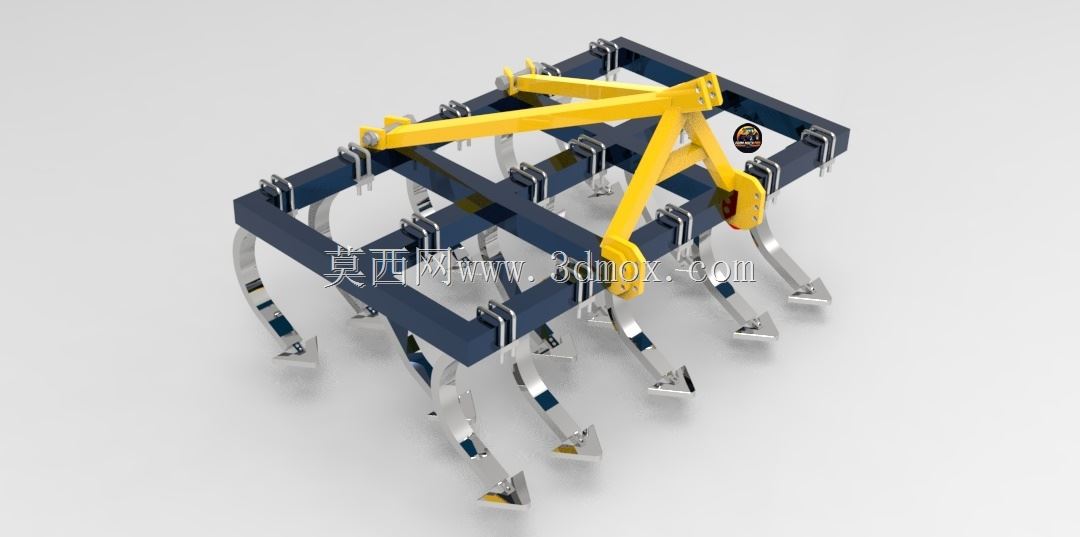

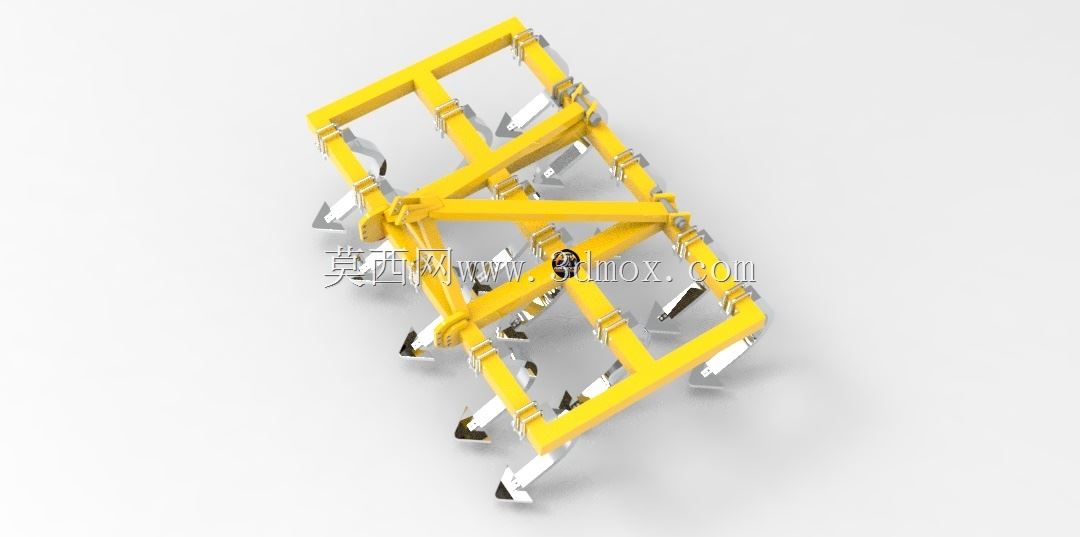

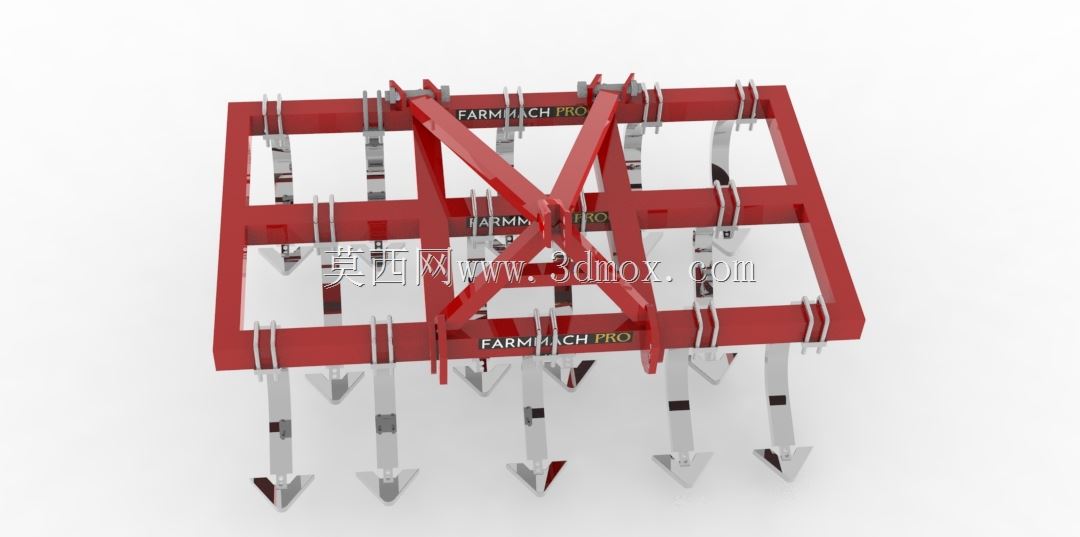

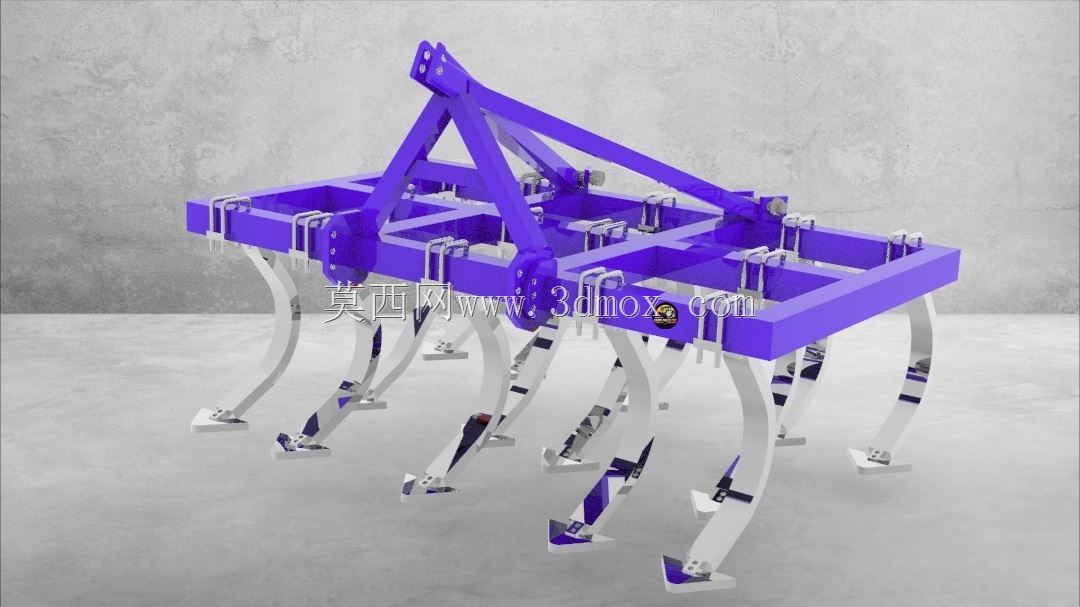

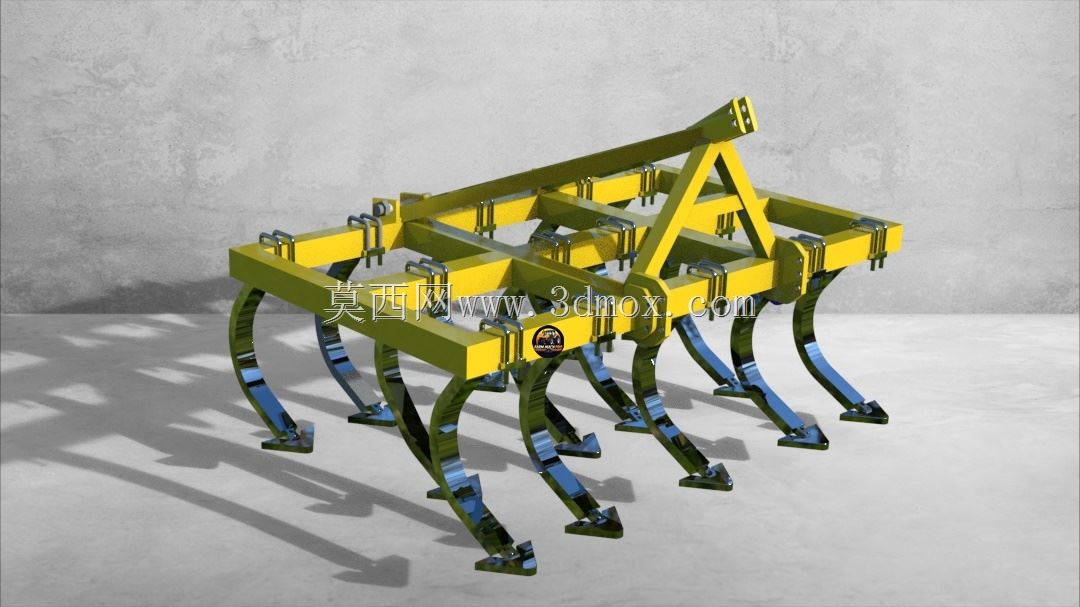

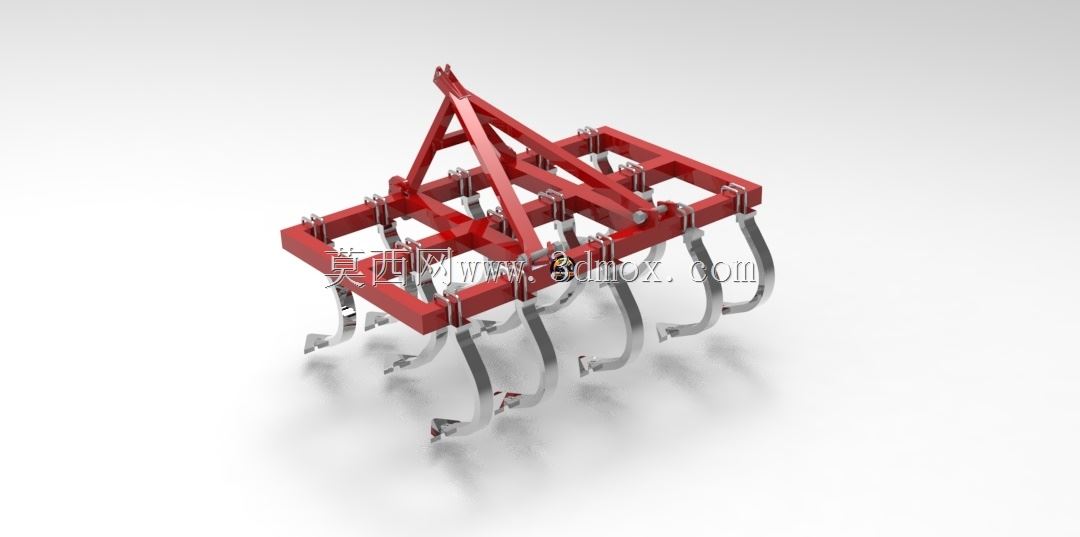

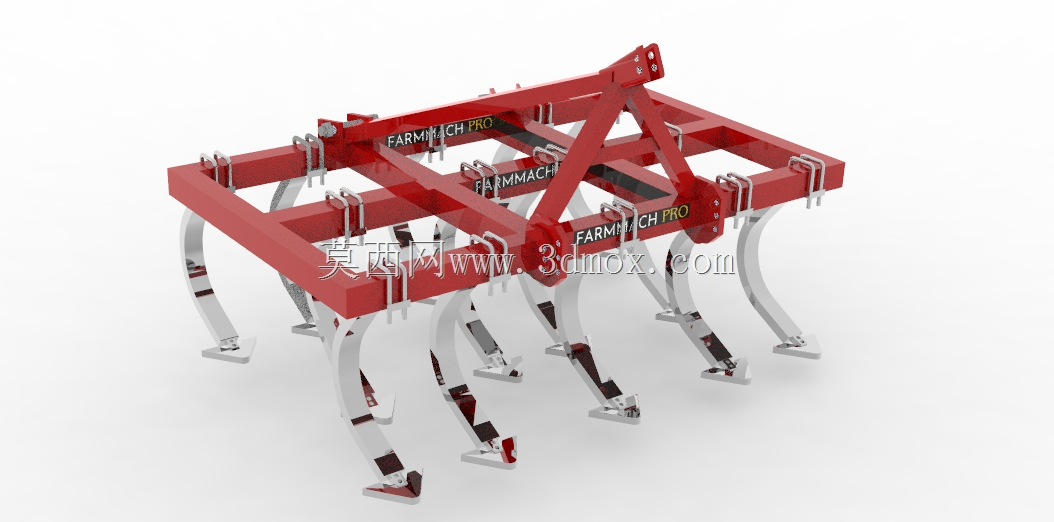

　　结构布局上，整机的主梁采用多层纵横交错的空心方管拼焊成型，横向主梁负责沿作业幅宽方向排布所有弹齿安装座，纵向连接梁把前后几排横主梁拉结为整体，既保证框架在遇到硬土块、田间石块冲击时不会出现扭转变形，也让整机重量控制在合理区间，适配中小马力段拖拉机的提升载荷上限。弹齿本身采用弯曲成S形的弹簧钢制作，每根弹齿上端通过U型螺栓卡箍固定在横主梁的安装座上，位置可以沿着主梁横向滑动调整，农户可以根据不同作物的行距要求，灵活挪动每一根弹齿的横向间距，中耕作业时让弹齿刚好走在作物行的间隙里，避开作物植株；下端通过螺栓紧固可拆卸的窄幅锄铲，锄铲属于易损件，长期作业磨损后可以单独拆下更换，不需要整根弹齿报废。

　　多排弹齿采用前后错位排布的方式，前排弹齿和后排弹齿在横向位置上互相错开，避免作业时杂草、土块在相邻齿间拥堵挂草，同时每根弹齿在遇到土壤里的石块、坚硬树根时，可以依靠自身弹簧钢的弹性向后上方弯折避让，越过障碍物后再自动回弹恢复原位，既不会硬别导致弹齿弯曲断裂，也能减少冲击载荷直接传递到主梁和拖拉机悬挂机构上，降低传动部件的疲劳损坏概率。

　　安装边界方面，设计时需要重点校核三点悬挂架的铰接点尺寸与拖拉机悬挂点的匹配范围，整机作业幅宽要和配套拖拉机的动力输出匹配：马力偏小的拖拉机搭配幅宽过宽的机具会出现牵引无力、入土深度不足的问题，幅宽过窄则会导致作业效率低下、轮胎碾压已整理地块。运输转场时拖拉机液压悬挂把整机提升到离地安全高度，要保证最下端的锄铲离地间隙满足农村田间道路、田埂通行的要求，避免铲尖刮碰路面；作业状态下通过拖拉机的悬挂限位机构控制耕深，把弹齿入土深度稳定维持在表层松土的合理区间，过深会过度扰动土层、增大牵引阻力，过浅则达不到除草松土的效果。框架焊接完成后需要做整体去应力处理，避免长期承受交变冲击载荷后出现焊缝开裂，所有铰接销位置都设计有润滑注油点，定期加注润滑脂减少销孔磨损，整套结构没有复杂的传动部件，维护门槛低，非常适合大田种植散户、家庭农场的日常田间管理作业。
