手扶式农用动力耕作作业机结构

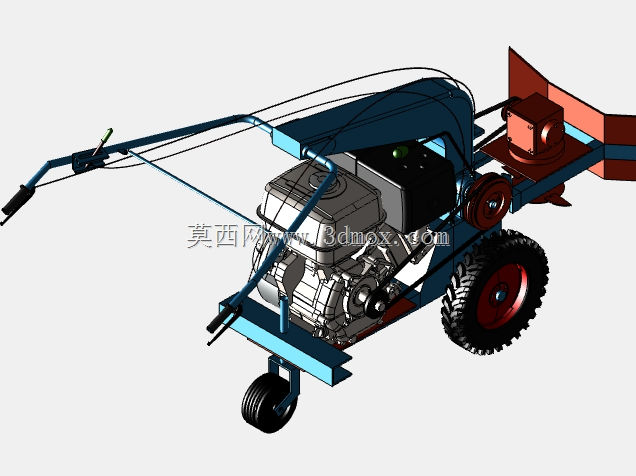

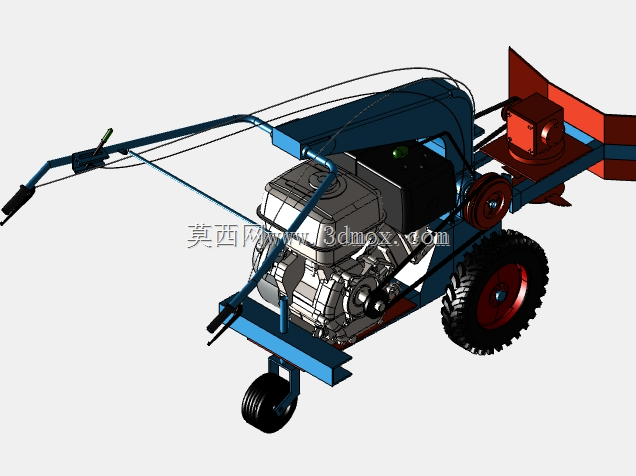

　　该三维结构呈现的是一台手扶式农用动力作业机，整体围绕小地块、果园、菜园、温室及丘陵零散耕地的机动作业需求展开。设备采用发动机中置、手扶操纵杆前伸、驱动轮后置、前部小轮支撑的布局，能够在狭窄田埂、棚室通道和不规则地块中完成转向、倒退与短途转移。与大型轮式拖拉机相比，这类机型不追求高挂接重量和宽幅作业，而是强调转弯半径、维护可达性和一机多用，在农户自备机具、山地碎土、开沟起垄、短途牵引等场景中更具适应性。

　　从结构布置看，发动机位于车架中部，机体通过安装座固定在蓝色焊接机架上，周围预留了油箱、空滤、消声及点火或熄火控制件的安装空间。动力输出端经带轮和三角带传递至传动箱，带轮外侧设置张紧与防护关系，便于在离合器结合、断开时控制动力流向。皮带传动在这类农机中具有明显工程价值：一方面可缓和发动机冲击，避免刀具或行走机构突然卡滞时直接损伤曲轴；另一方面皮带属于易损件，田间维护更换成本低，对粉尘、泥水和轻微不对中的容忍度高于刚性齿轮连接。

　　行走部分由后方大直径越野花纹轮胎承担主要驱动，轮辋采用红色护板结构，轮胎花纹深、接地边缘清晰，适合湿软泥土和压实不均的田面。前部为小型单轮支撑，配合长扶手形成稳定的三点姿态。操作人员站在机具侧后方，通过扶手控制油门、离合、转向或制动，扶手杆件向前上方延伸，使操作者与发动机、刀具及后部挂接部件保持安全距离。该布置在三维建模时需要特别注意扶手铰接点、拉索走向和人体操作范围，避免操纵杆件与发动机罩、皮带护罩或料箱发生干涉。

　　车架是整机的承载核心，蓝色梁架承担发动机重量、传动载荷、轮胎反力以及后部作业附件的冲击。模型中可以看到机架并非单纯平面框架，而是根据发动机底脚、前支撑轮、后传动箱和侧部护板形成多层安装面。设计时需关注焊接梁的截面高度与连接节点，发动机底座附近宜采用加强板或封闭梁结构，后部挂接区则要预留螺栓孔、销轴孔和可调位置，以适配不同农具。若用于旋耕，后部需传递较大扭矩和振动；若用于割草或清扫，则侧向护罩和排料通道的位置会影响重心。

　　机具右侧红色组件体现了作业附件与防护结构的组合思路。其外形包含箱体、侧板和向外扩展的护板，既可作为传动或工作部件的容纳区，也可承担阻挡泥土、碎草、碎屑飞溅的作用。对农用设备而言，防护装置不是装饰件，而是关系到操作者安全和机具连续工作的关键结构。护板需要在保证刀具或执行件拆装空间的前提下，尽量覆盖皮带旋转面、刀具切削面和物料抛射路径，同时下部保留离地间隙，防止在田埂、垄沟处刮土。

　　外形边界方面，整机长度主要由前伸扶手、发动机中部机身和后部作业附件共同决定；宽度受轮胎外缘、发动机侧向轮廓和红色护板限制；高度则包括发动机顶部、扶手握持区及附件上盖。进行虚拟装配时，应把轮胎最大跳动、皮带张紧调整、发动机维护拆卸、扶手转动范围以及后部附件升降或拆卸空间一并纳入检查。尤其在小轮转向和机身倾斜时，前支撑轮与主梁、拉索与带轮护罩、轮胎与车架侧板之间都需要保留合理间隙。

　　该模型对农机设计人员的参考价值在于完整表达了动力、传动、行走、操纵、防护和挂接之间的空间关系。工程应用中，可在此基础上根据作业对象更换旋耕刀辊、开沟器、割台、清扫刷或牵引斗，也可调整轮距、配重和护板形式。建模时不宜只关注外观曲面，更应核对发动机底脚孔位、带轮中心距、皮带包角、传动箱输入高度、扶手载荷路径以及护板与运动件的安全距离，这样才能使三维结构从外观展示进一步服务于加工、装配和田间使用。
