仿生扑翼飞行器联动传动机构

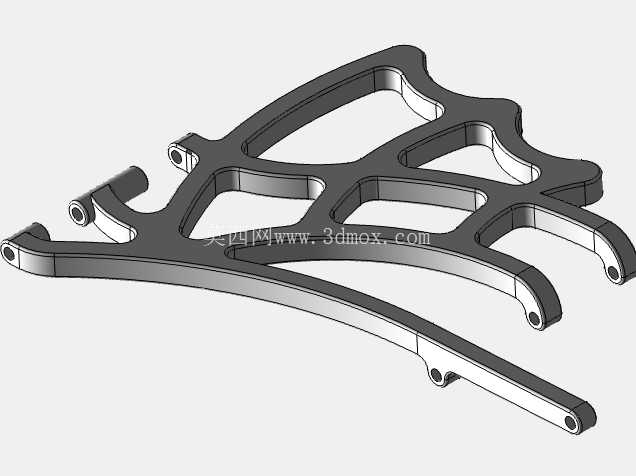

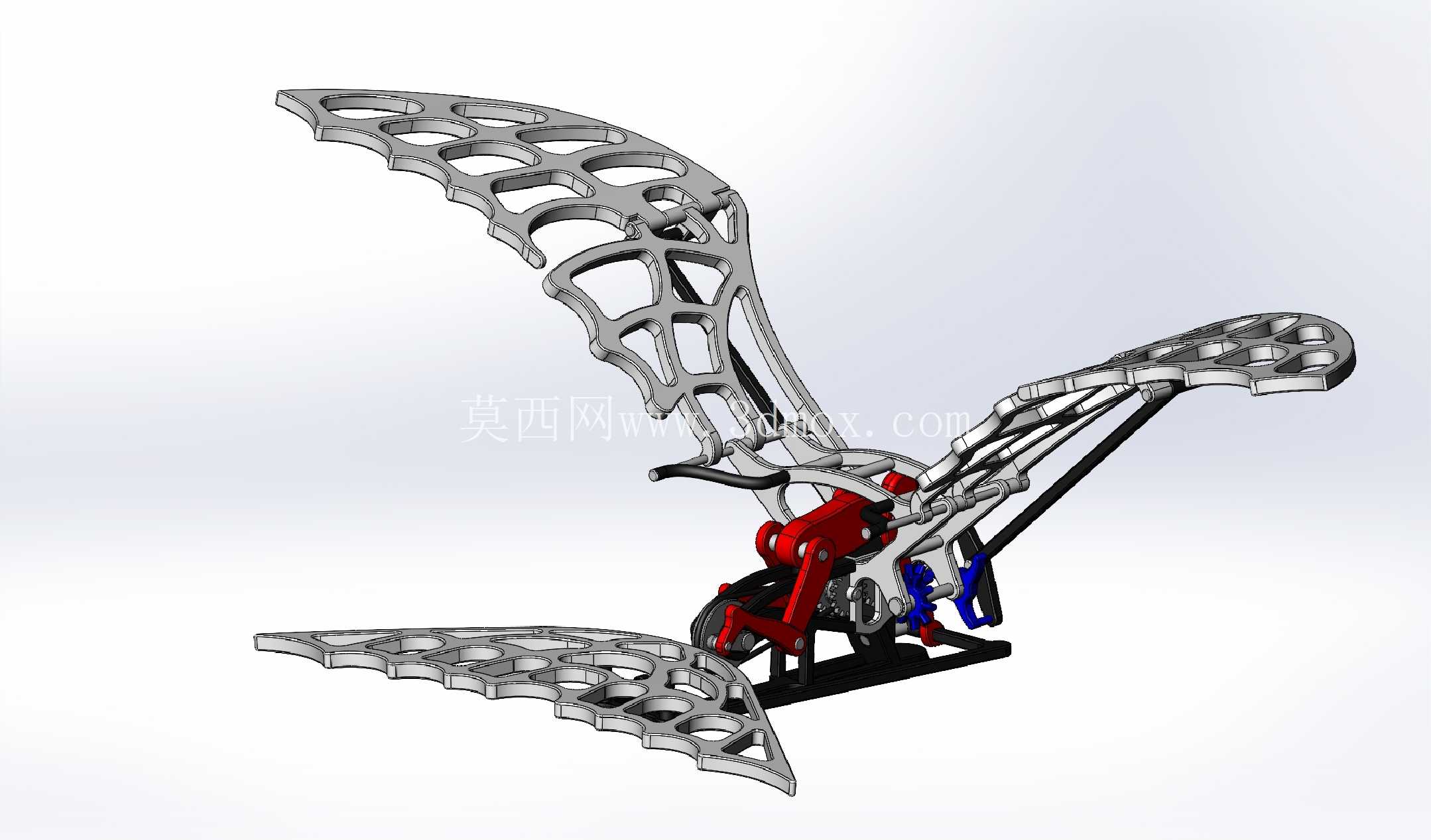

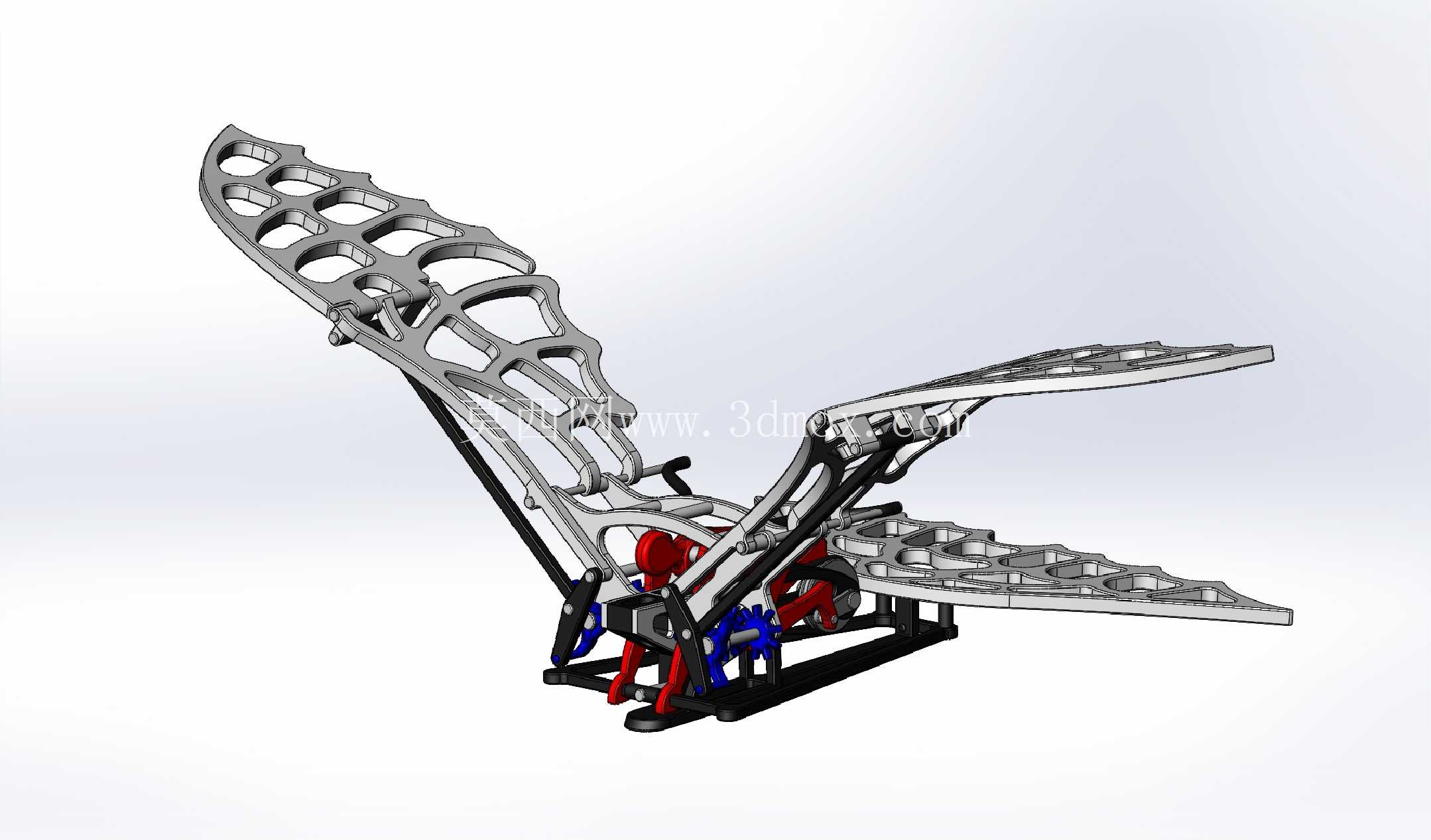

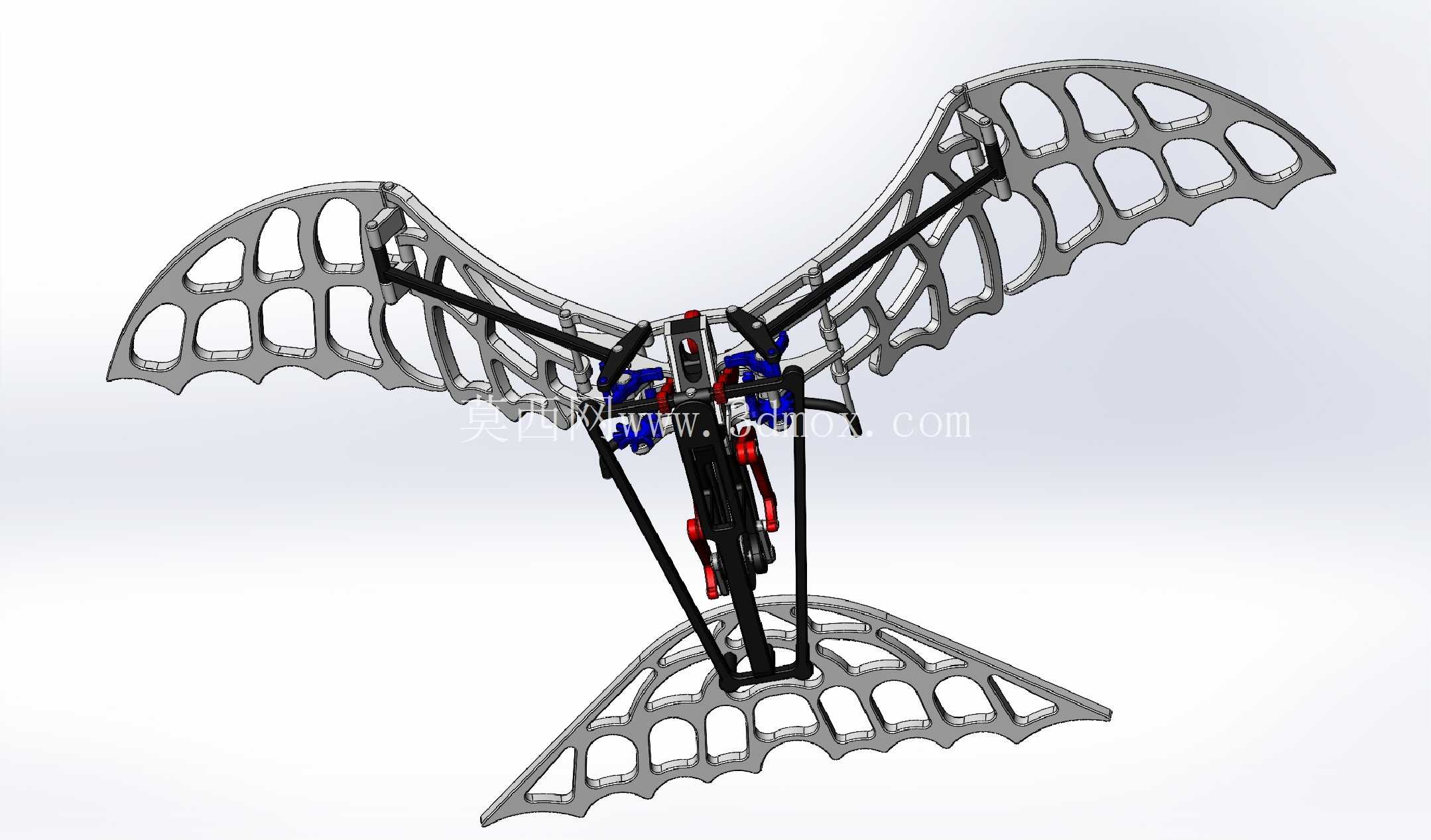

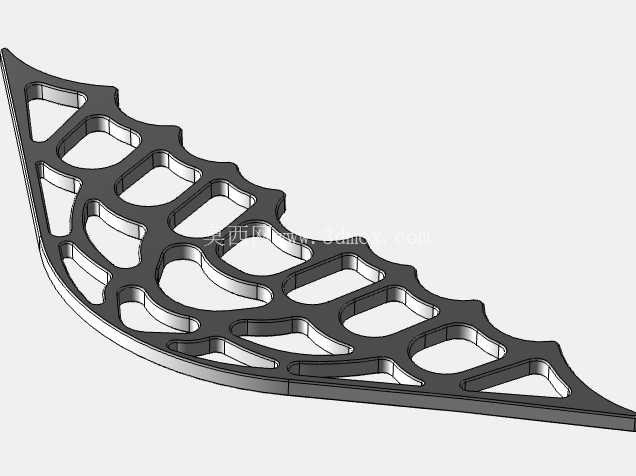

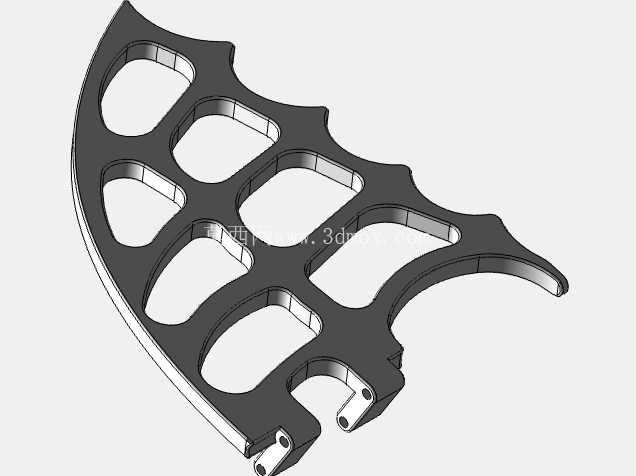

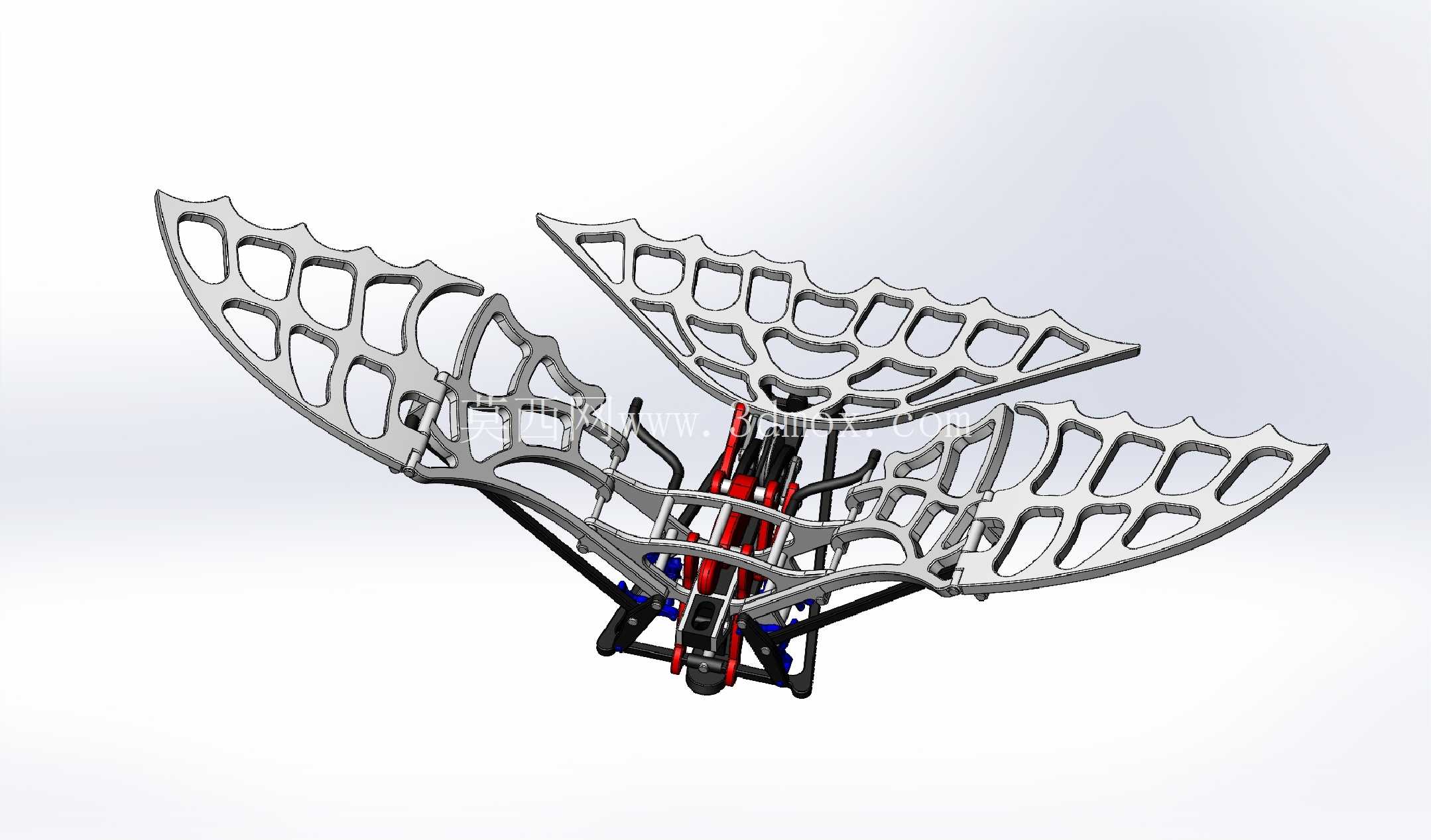

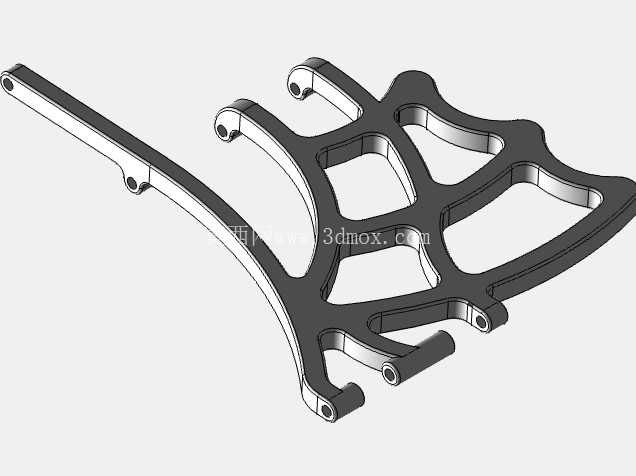

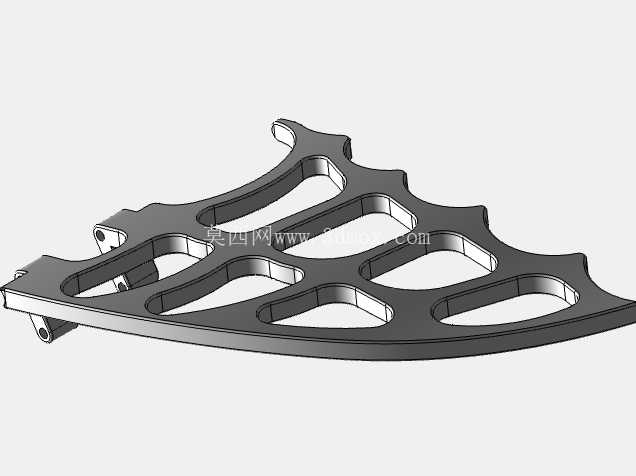

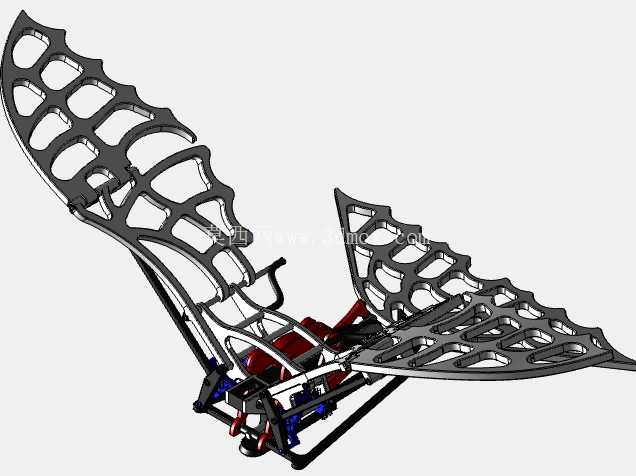

　　这套三维结构围绕仿生扑翼飞行装置展开，核心不是单纯的外观造型，而是把翅膀往复拍动、骨架承载和动力传递放在同一套机构中协调。模型中三片尾翼状骨架呈空间展开状态，翼面采用镂空肋条与外缘轮廓相结合的形式，既保留了类似生物翼膜支撑结构的连续外形，也通过大量开孔降低翼面构件的自重。骨架边缘按照气动外形和受力路径延伸，内部肋格并非均匀装饰，而是在翼根附近形成较密的支撑，向翼尖逐渐过渡，符合弯曲载荷由根部向端部衰减的分布特点。

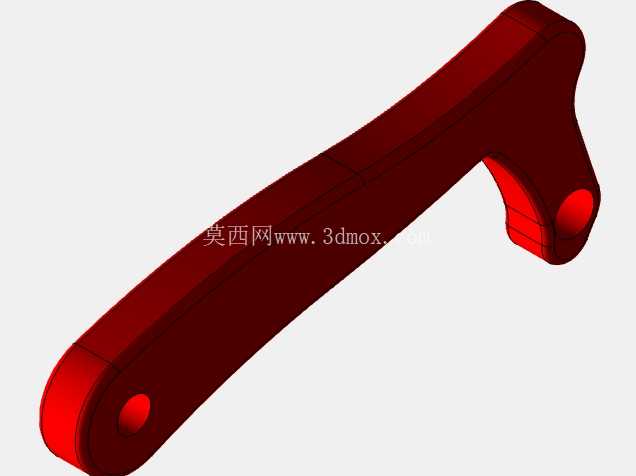

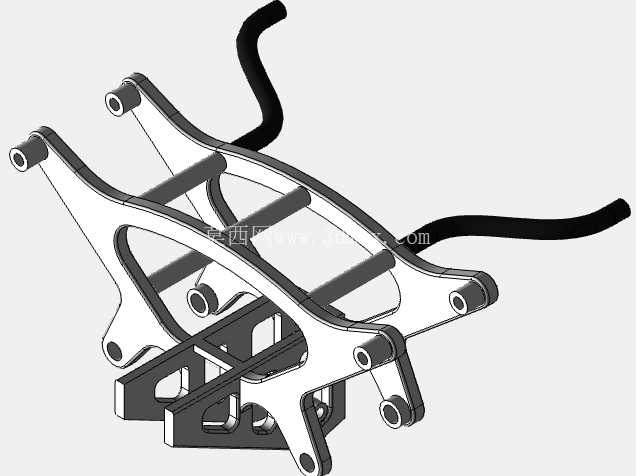

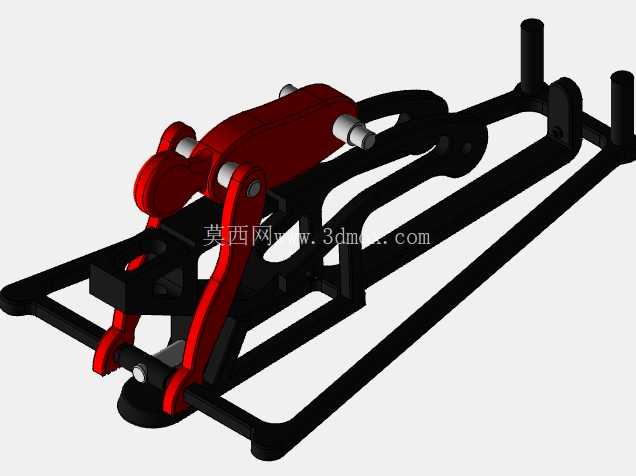

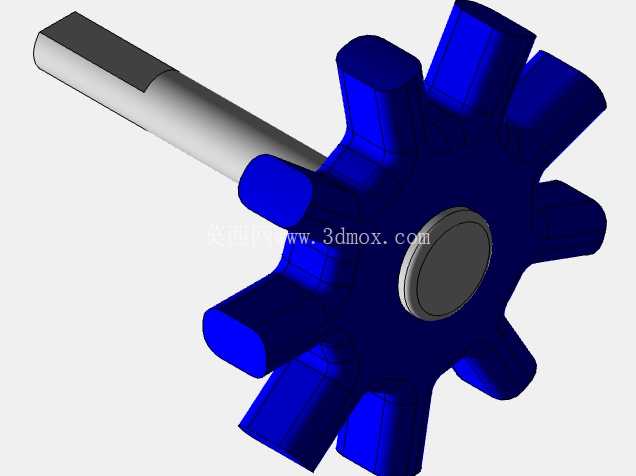

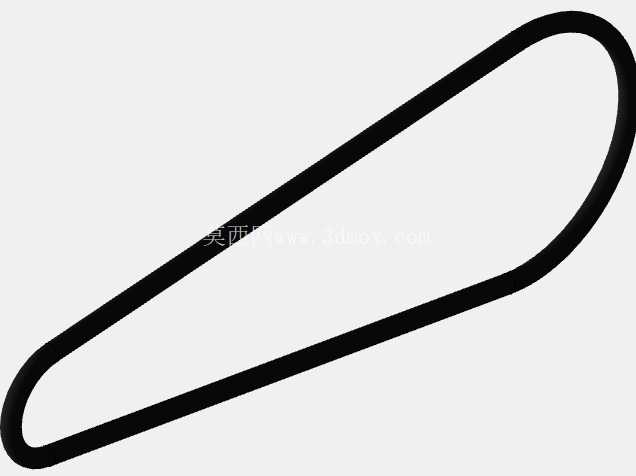

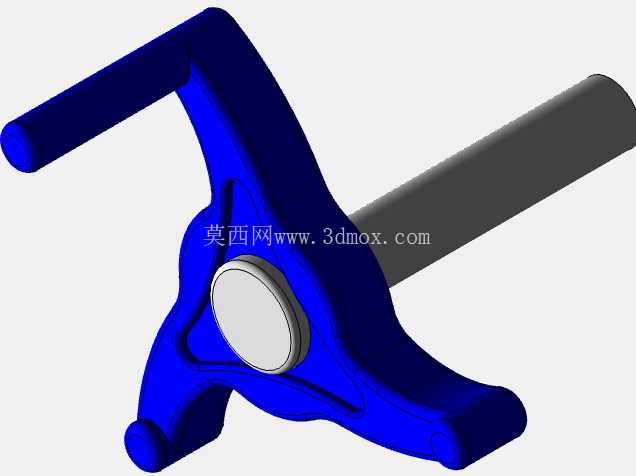

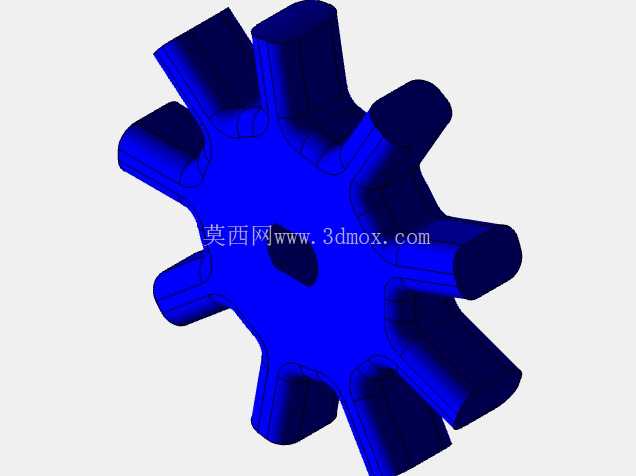

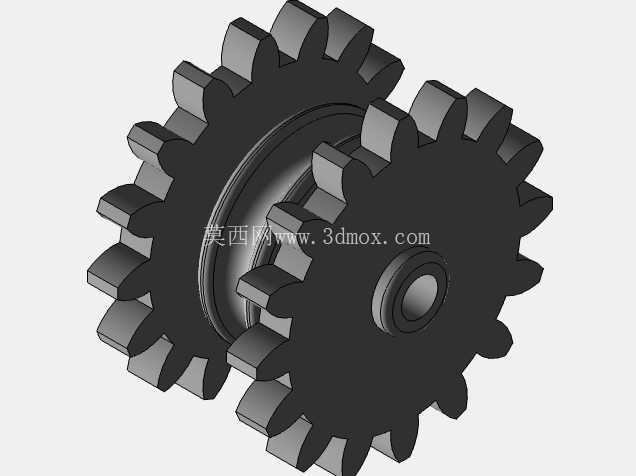

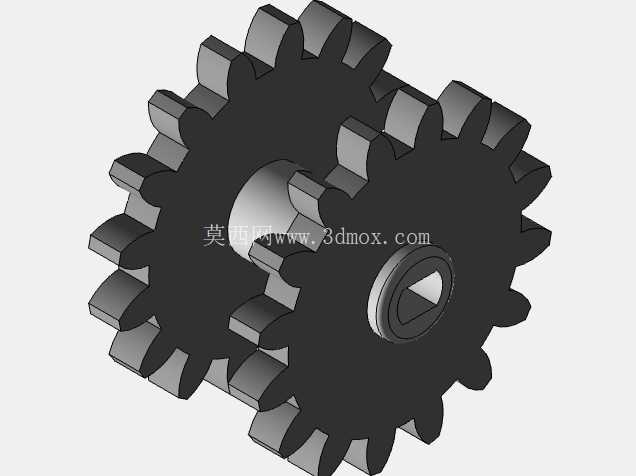

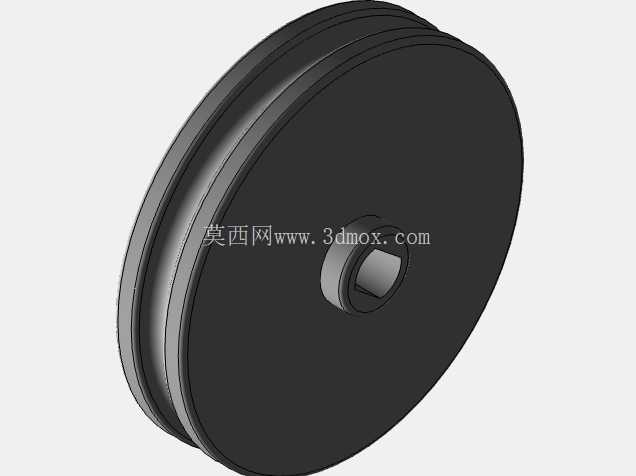

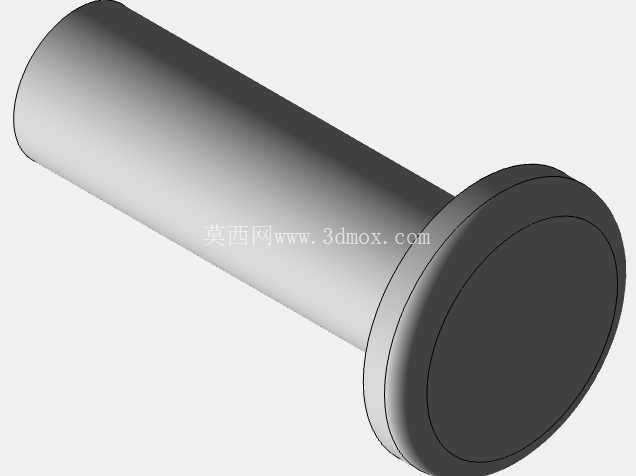

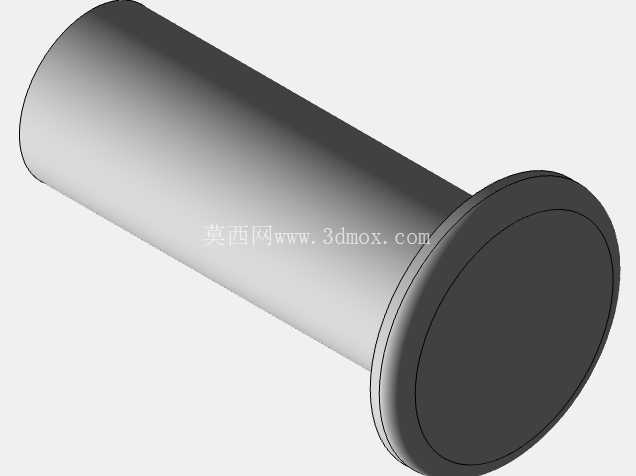

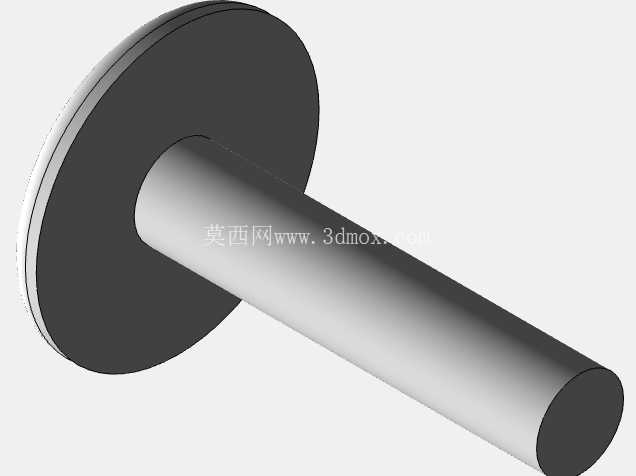

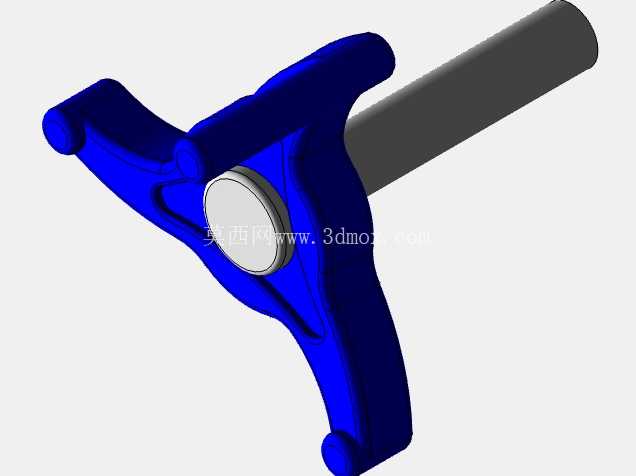

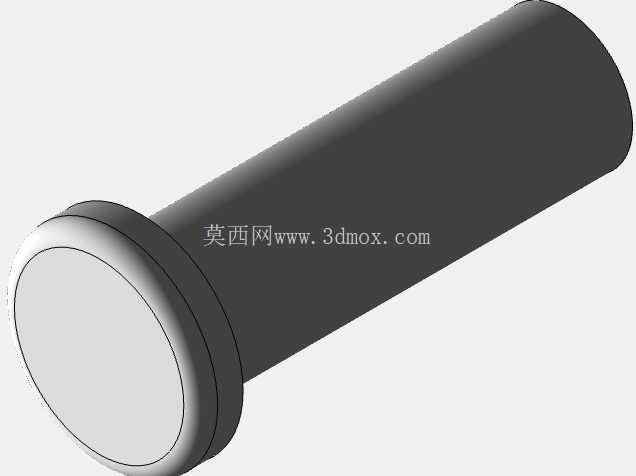

　　传动部分集中在机身中部，红色构件构成主要动力支架和摇臂组件，黑色杆件承担连杆传力，蓝色小件用于限位或辅助连接。齿轮系布置在机身下侧，动力经齿轮减速后传递到曲柄，再由连杆带动两侧翼根轴做周期性摆动。该布局的关键在于把旋转运动转换为翅膀的上下扑动，同时通过左右对称连杆保证两翼相位一致。实际设计时，曲柄半径、连杆长度和翼根摇臂角度共同决定拍动幅值；若曲柄偏心过大，翼尖行程会增加，但杆件角加速度和关节载荷也会明显上升，因此需要在扑动幅度、惯性力和驱动扭矩之间取平衡。

　　从应用场景看，这类机构可用于微型仿生飞行器、教学演示平台、扑翼无人机原理验证以及航空科普装置。它与固定翼或多旋翼设备的差异在于，升力和推进力主要来自翼面周期性拍动，机构效率、翼面柔性和运动相位对飞行状态影响很大。模型在结构上强调可观察性：侧板、齿轮、曲柄、连杆和翼根接头均以独立零件表达，便于检查运动干涉，也适合用于装配关系梳理和原理展示。若进入实物制作阶段，翼骨可优先考虑碳纤维杆件、轻质尼龙烧结件或薄板激光切割件；机身受力支架则可采用铝合金或高强度工程塑料，以保证曲柄支座和翼根轴孔的位置稳定。

　　外形边界方面，两翼展开后横向尺寸较大，前后方向还布置有尾翼式骨架，因此运输和存放时需要考虑翼面可拆卸或旋转收拢。翼根区域是整机载荷最复杂的位置，不仅承受连杆交变推力，还要承受翼面气动载荷引起的弯矩，轴孔配合、摇臂夹紧面和紧固件防松都应重点校核。镂空翼骨虽然减重明显，但肋条宽度、外缘厚度和节点圆角不能过小，否则在高频拍动下容易在根部圆角处产生疲劳裂纹。设计迭代时可先按刚体机构确认运动包络，再将翼肋设置为柔性体或加入薄板翼膜，分析拍动过程中翼面扭转变形对气动力的影响。

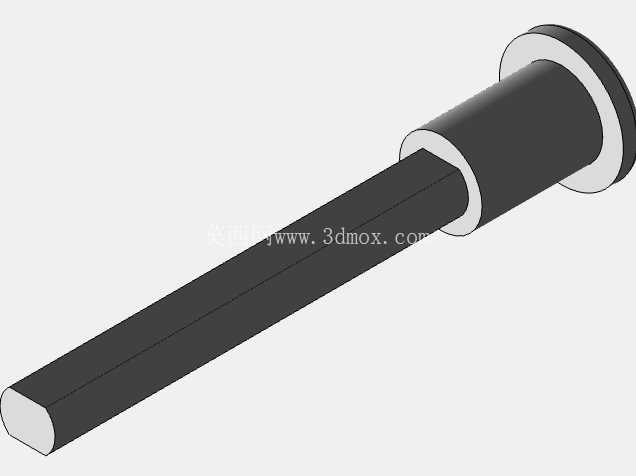

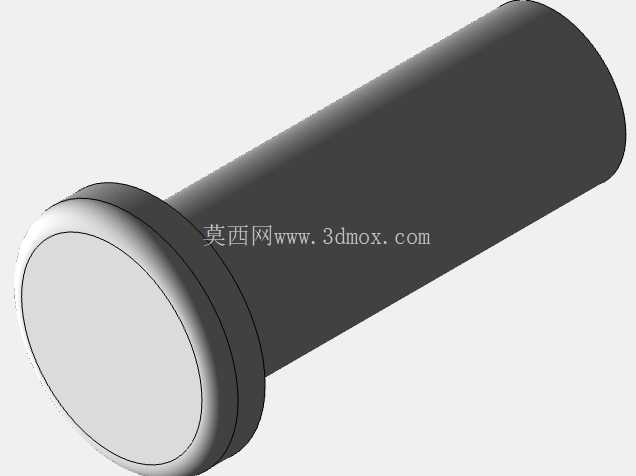

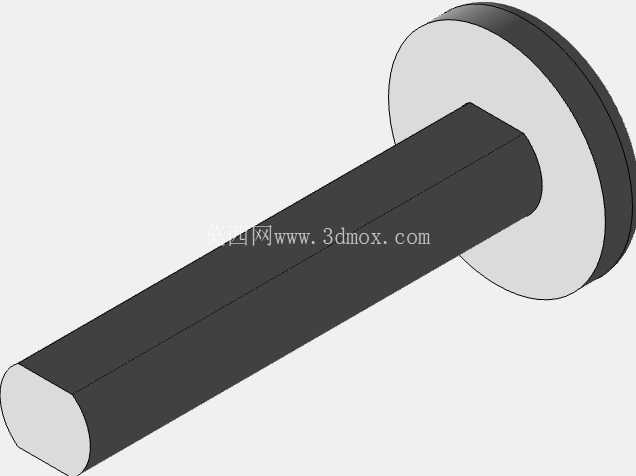

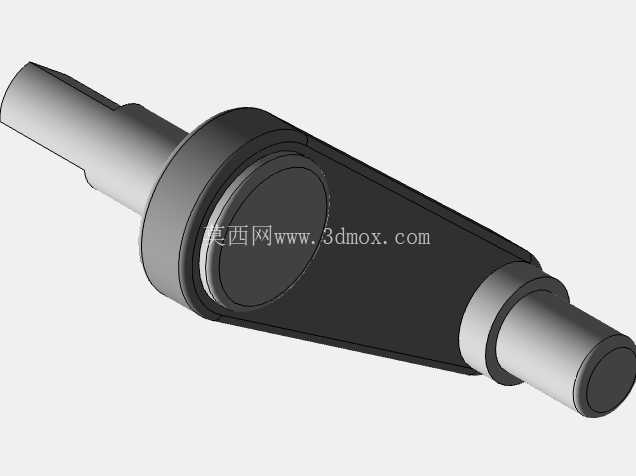

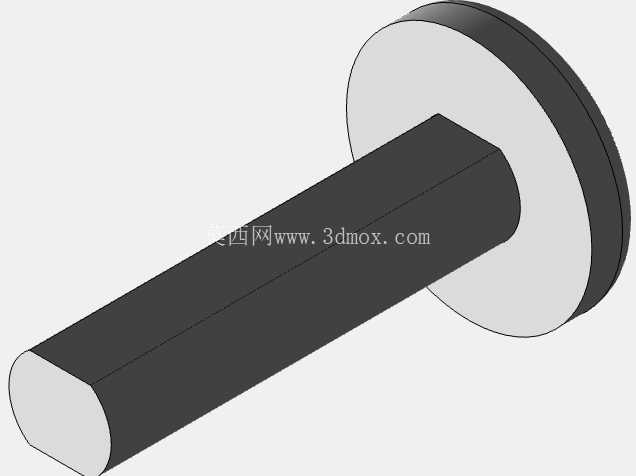

　　安装边界上，驱动齿轮与曲柄轴应保持同轴度，两侧连杆长度需要成对控制，否则会出现两翼拍动不同步、机身偏航或振动增大。机身底部应预留电机、电池和控制板的安装空间，模型中部红色支架周围虽已形成紧凑传动腔，但实际布线和维护仍需留出拆装通道。翼根转轴不宜过度靠近侧板边缘，轴承或衬套宽度要能承受径向力和少量侧向弯矩；连杆两端接头建议采用球头或小间隙铰接，以补偿装配误差并减少卡滞。

　　整体来看，该结构把仿生外形、齿轮减速、曲柄连杆和轻质翼骨架整合在一个较小的机身平台中，适合作为扑翼飞行器原理样机的机械基础。后续优化可围绕翼面拍动频率、翼尖轨迹、骨架柔度、传动回差和整机质心展开，使机械运动不仅能够连续运转，也能为稳定升力和姿态控制提供可靠支撑。
