多旋翼载人通勤飞行器结构设计

　　这套结构围绕城市低空短途通勤场景展开，定位是把垂直起降的多旋翼构型与小型载客座舱结合，形成可在楼顶平台、园区停机点、应急转运场地之间往返的空中运载平台。与常见航拍无人机不同，该方案需要同时考虑乘员空间、动力冗余、着陆冲击、维护可达性和地面短距移动，因此整机并不是简单把旋翼放大，而是从载荷路径、重心布置和安全边界三个层面重新组织。

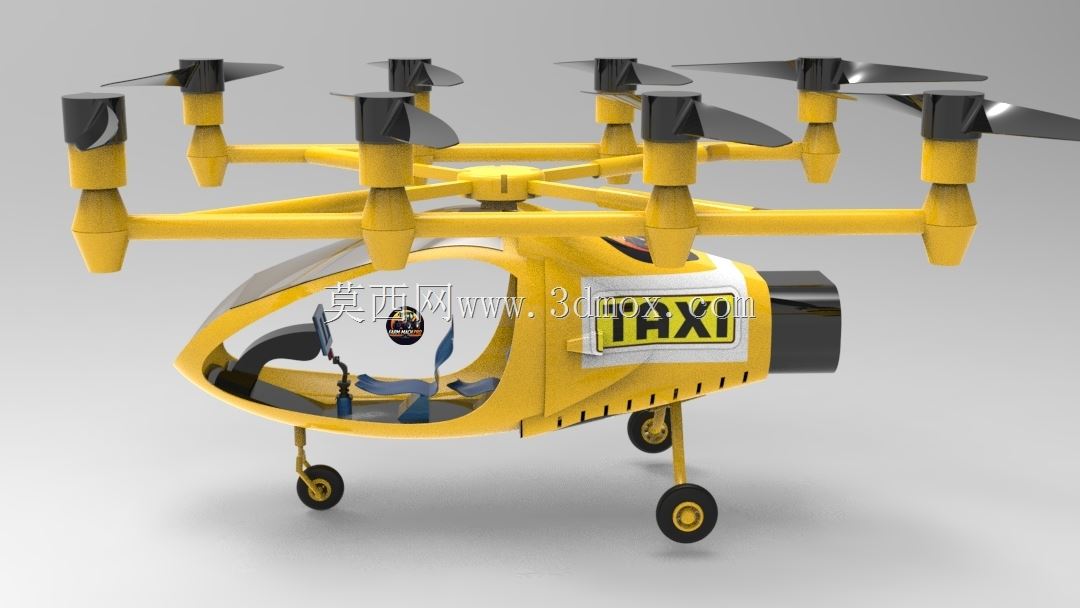

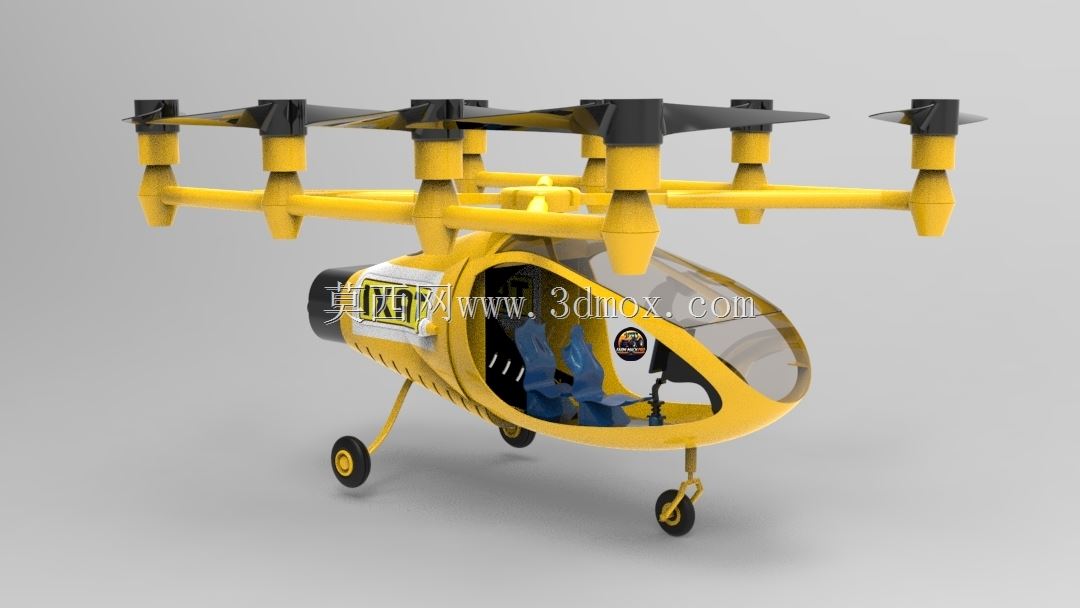

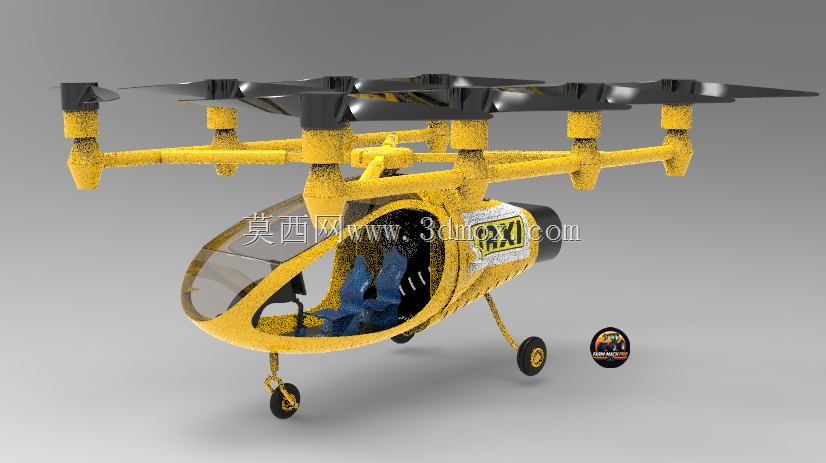

　　机身主体采用前部透明座舱、中部承载框架、尾部推进段的布局。座舱曲面以大倾角风挡和侧窗构成，既给驾驶员与乘员留出前方和下方视野，也让机头在降落接近地面时具备较好的姿态判读条件。舱内布置两座座椅，座椅靠背、坐垫和操纵区域均保留独立体素，便于后续校核乘员坐姿、腿部空间、安全带固定点以及仪表板安装位置。座舱外壳并非纯装饰件，侧围向下延伸并与底部承力梁汇合，使旋翼臂传来的升力能够通过框架分散到座椅横梁、地板和起落架接头。

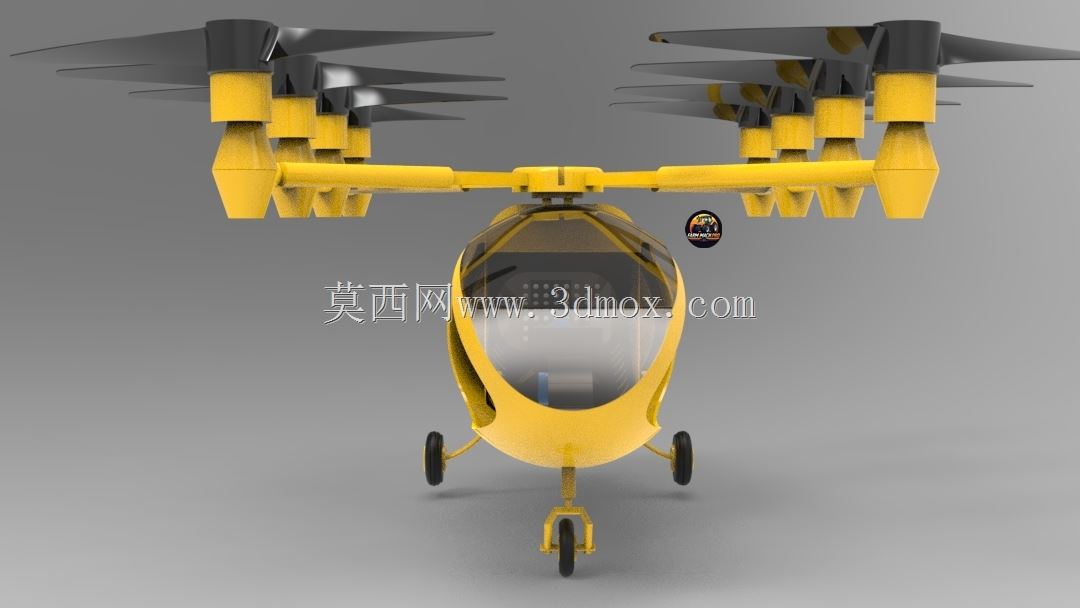

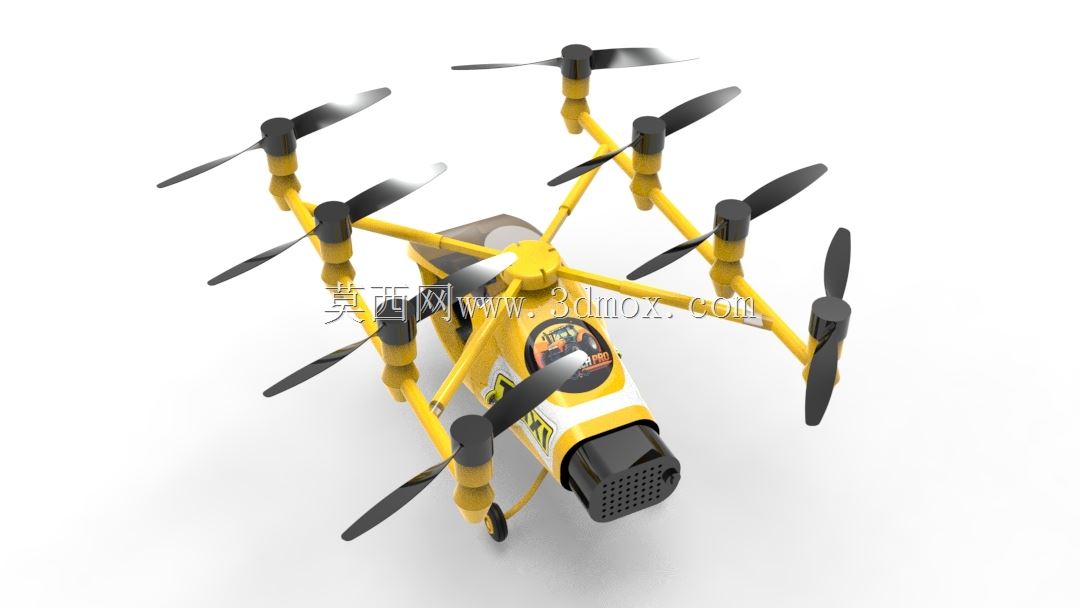

　　升力系统采用横向伸出的多组动力臂，臂体沿机身左右对称布置，每根臂端设置竖向旋翼组件。旋翼臂与机身顶部主梁连接，接头位置高于乘员重心，升力合力作用点靠近整机重心上方，有利于悬停时减小俯仰耦合。相邻旋翼在平面上保持足够间距，避免桨盘平面重叠；臂端电机座以短支柱支撑，使螺旋桨下洗气流能够顺畅通过臂体两侧，减少对座舱顶部和尾梁的直接冲刷。多动力单元的布置也为冗余设计提供基础，单个动力单元异常时，剩余旋翼仍可通过姿态控制分配维持有限稳定降落。

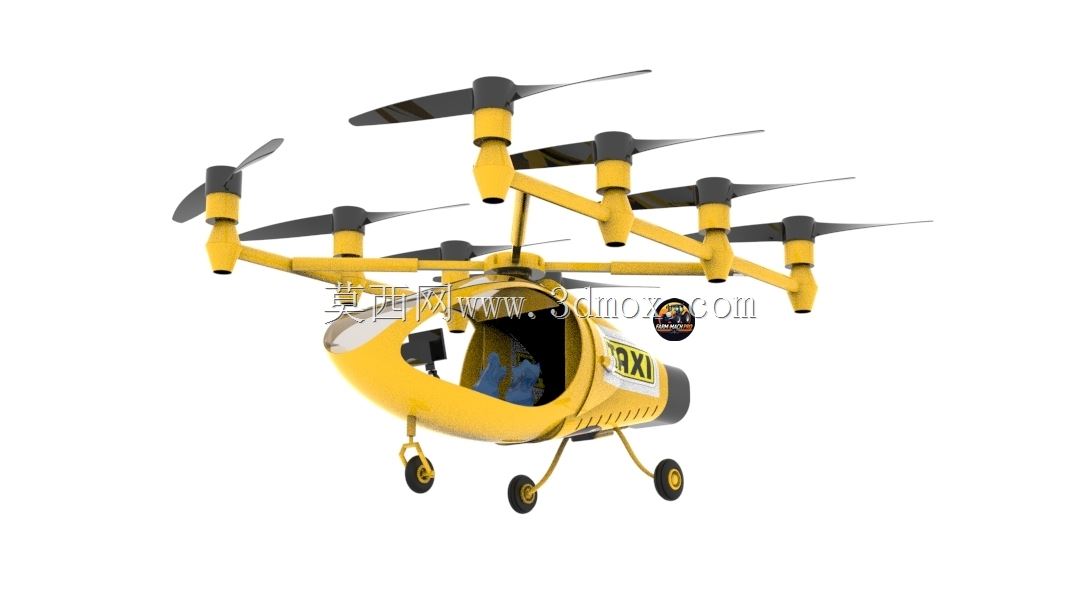

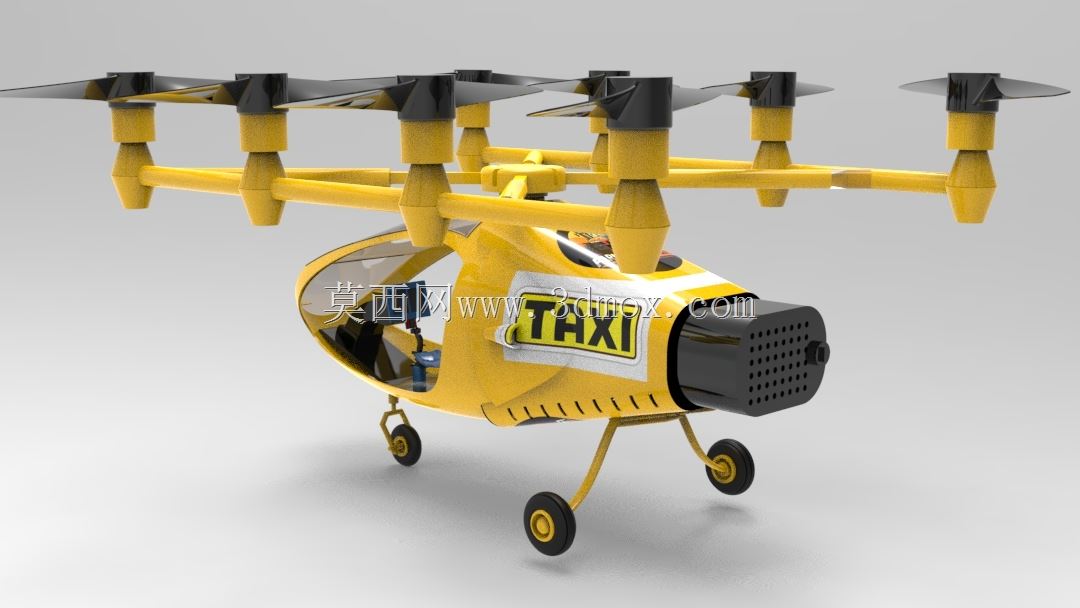

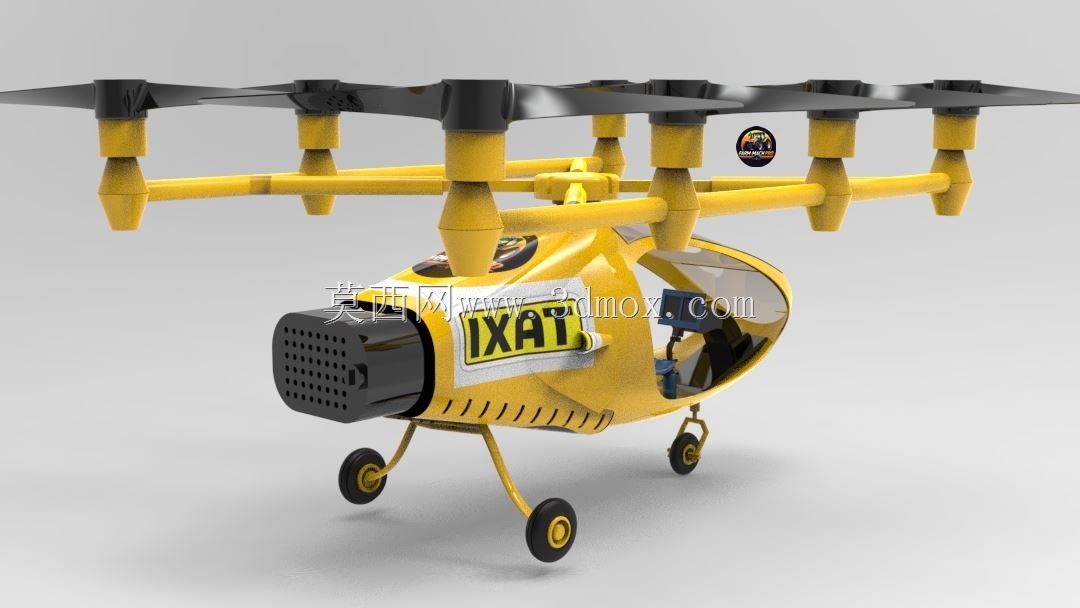

　　尾部设置侧向涵道式推进组件，与垂直升力旋翼形成功能分工。垂直旋翼主要承担起飞、悬停和低速着陆阶段的升力，尾部推进单元用于前飞阶段补充水平推力。这样的组合不必像纯直升机那样依赖复杂尾桨抗扭，也不同于固定翼飞机需要长跑道；在城市点对点运输中，飞行器可以垂直离地，逐步转入水平巡航，到达目的地后再减速悬停并降落。尾段外壳与机身之间保留平滑过渡，内部可布置电池舱、控制设备或配重空间，设计时需要把重型部件尽量贴近整机重心，避免巡航推进时引起明显配平变化。

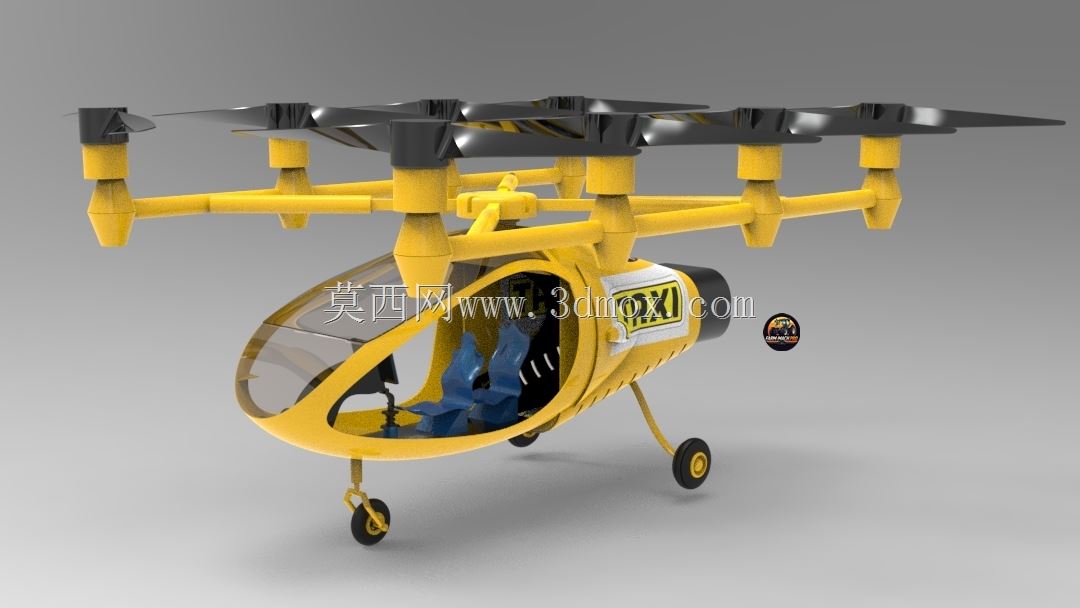

　　起落架采用前三点轮式方案，机头下方为单组转向轮，机身中后段左右各布置一组主轮。与滑橇式起落架相比，轮式结构更适合在停机坪、升降机平台和室内维护区进行短距离拖行。前起落架通过斜撑杆与座舱底部连接，主起落架则从机身下方向外展开，轮距兼顾侧向稳定性和停机占地宽度。着陆时，主轮先承受主要垂向冲击，前轮随后接触地面，撑杆与机身接头需要预留弯曲和扭转载荷路径；轮胎、轮毂、轮叉和支杆均独立建模，可进一步用于缓冲行程、转弯半径和地面牵引干涉检查。

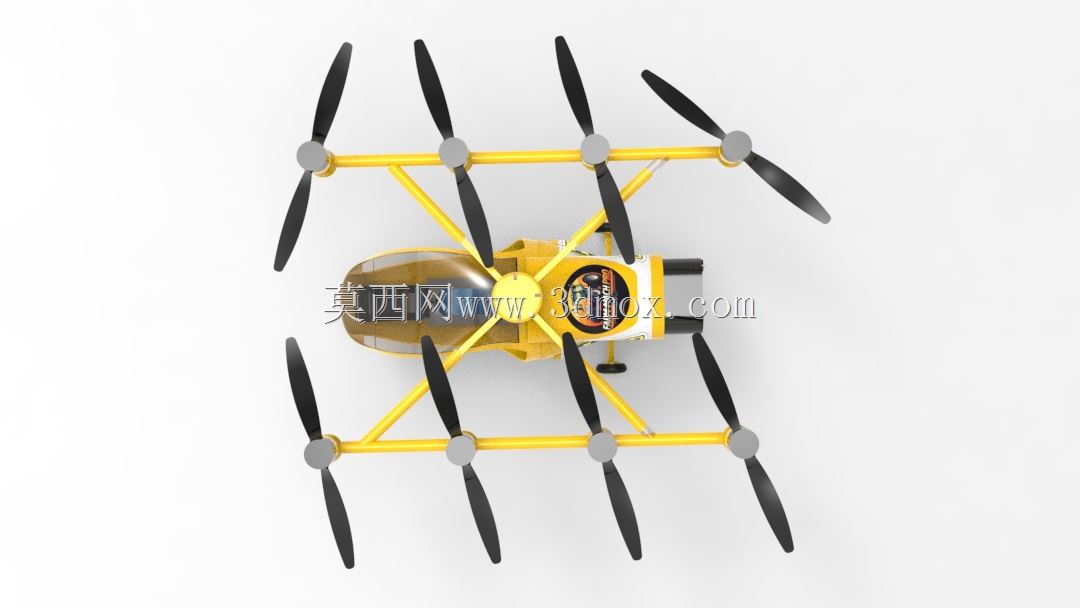

　　外形尺寸方面，整机宽度主要由左右旋翼臂外端决定，桨盘展开后明显大于座舱宽度，因此在楼顶停机位、电梯转运和机库存放时，应以旋翼尖端作为最大边界，而不是按机身宽度估算。高度方向的边界由旋翼桨叶最高点、起落架最低点和垂尾/尾部推进组件共同决定，机身离地高度需保证人员上下、底部设备检修和着陆压缩余量。长度方向上，机头风挡前缘到尾部推进罩后端形成连续轮廓，旋翼臂虽横向展开，但在俯视投影中仍需与尾梁、座舱门区和维护口盖保持操作间距。

　　建模时可把结构拆分为座舱蒙皮、框架梁、座椅、旋翼臂、电机座、桨叶、涵道推进段、起落架、轮组和内部操纵件若干模块。旋翼桨叶应保留桨根、桨帽和翼面扭转关系，方便后续做桨盘间距与气动干涉评估；臂体接头处应体现圆角加厚和安装座形态，避免结构在高拉力工况下出现尖锐应力集中；座舱玻璃与框架之间需要留出密封条、压框和铰链空间，不能只按视觉曲面贴合。门区、座椅旁和尾部设备舱附近还应考虑维护开口，保证电池、飞控、线缆和动力电调能够拆装。

　　从应用角度看，该构型适合用于景区观光、园区接驳、紧急医疗转运、岛屿或山区短途联络等低密度航线。工程深化阶段，需要在现有几何基础上继续补充重量估算、旋翼拉力分配、电池包布置、乘员重心范围、坠毁吸能区和防雨密封结构。当前模型把总体构型、主要承力关系、旋翼布局、座舱人机空间和地面移动方式完整表达出来，可作为低空载人飞行器概念设计、结构布置评审和三维方案演示的基础数字样机。
