电气PLC控制柜内部布局结构设计

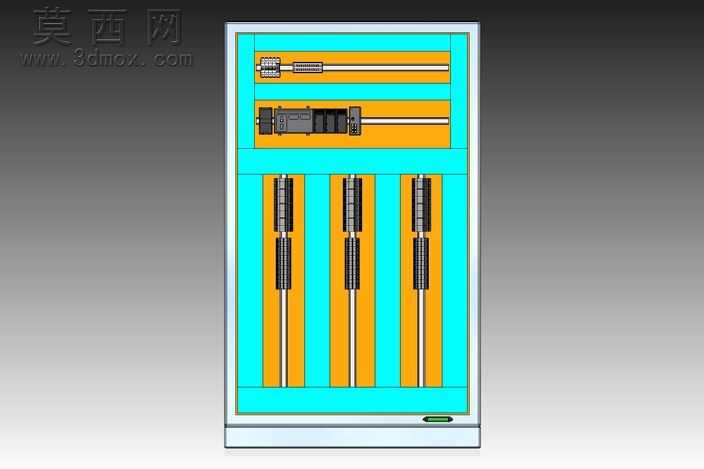

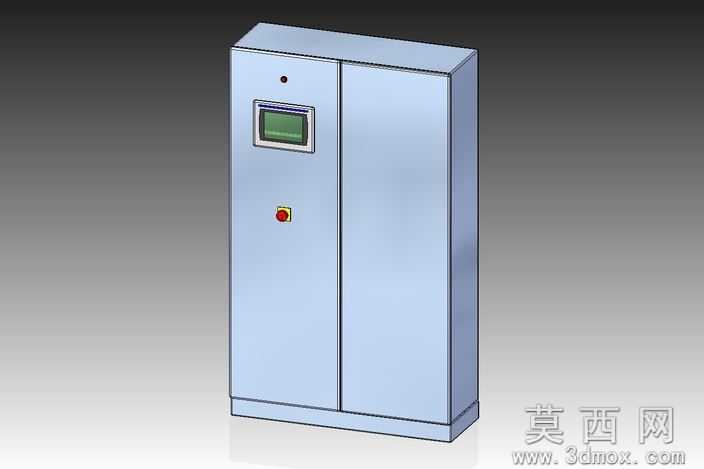

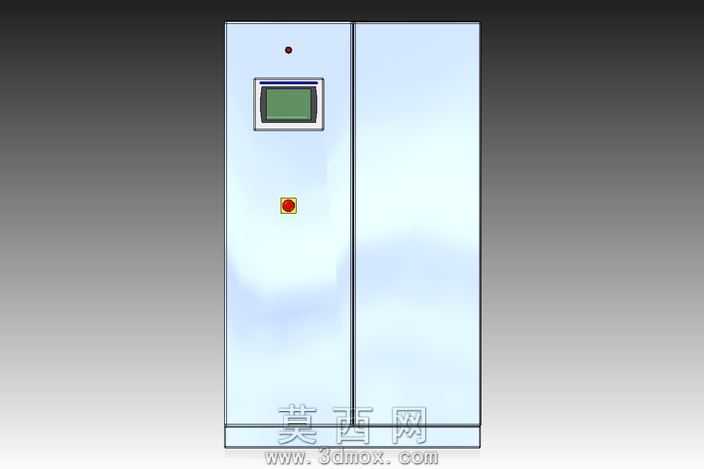

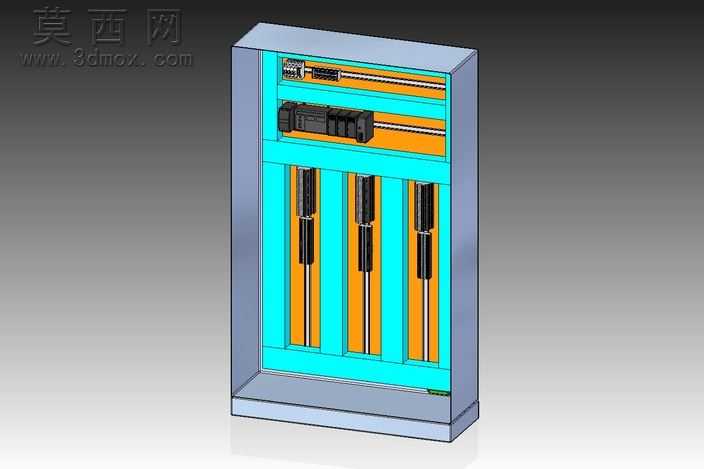

本作品为电气PLC控制柜的三维结构设计，采用专业三维软件完成全参数化建模，完整还原了柜内电气元件的排布逻辑与安装结构。建模过程中首先依据电控系统的功能需求规划柜体内部空间分区，将上层区域规划为电源与通讯接口模块安装位，中层设置PLC主控单元安装导轨，下层排布输入输出端子模块，整体布局遵循强弱电分离、走线便捷、维护方便的工业电控柜设计原则。模型构建时对每一类元件都做了精细化的结构还原：导轨采用标准DIN电气导轨的截面结构建模，元件卡扣结构与导轨的配合间隙做了精准的尺寸匹配，保证虚拟装配时的干涉检查结果符合实际安装要求；柜内的横向走线槽做了镂空栅格结构设计，还原了真实走线槽的束线功能，不同功能分区的走线槽预留了对应的出线口位置，方便对应模块的接线排布。材质渲染阶段，柜体框架采用冷轧钢板喷塑的哑光浅灰材质，安装底板采用电镀锌板的淡青蓝色质感，PLC主控模块与IO模块采用工业塑料的深灰与黑色搭配，接线端子做了金属接片与塑料基座的材质区分，走线槽采用亮橙色工程塑料材质，通过色彩区分不同功能区域，让整体结构的辨识度更高。设计过程中充分考虑了元件的散热空间，模块之间预留了符合电气规范的安装间距，柜内底部预留了接地排的安装位置，柜体边框的安装孔位、门板密封结构都做了细节还原，整体模型不仅可以用于电控方案的可视化展示，也可以作为柜体加工、元件装配的参考依据，帮助设计人员提前验证布局合理性，减少实际生产装配中的干涉问题与返工成本。
