简易电气面板布线结构三维设计

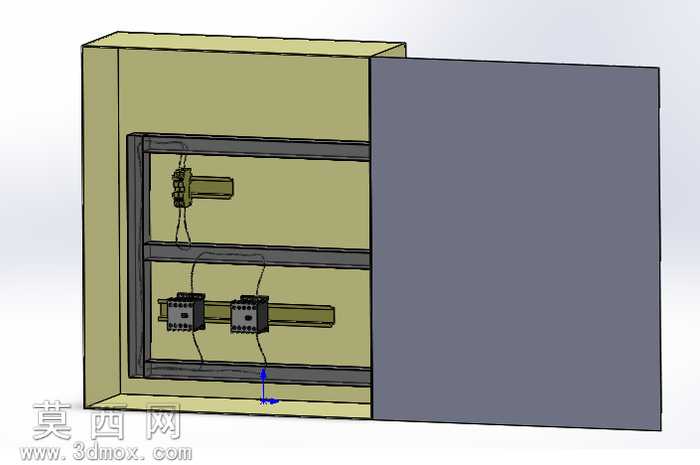

本作品为简易电气面板的三维结构设计，采用三维参数化建模软件完成整体搭建，完整还原了电气柜内部的组件布局与布线逻辑。建模过程中首先搭建了柜体的基础框架，采用钣金材质模拟真实电气柜的壳体结构，对柜体的侧板、背板、安装横梁等结构进行了1:1比例的参数化绘制，确保各部件的装配间隙符合实际电气安装的工艺要求。内部安装导轨采用标准工业电气导轨的尺寸参数建模，两个电气元件按照实际安装间距固定在导轨上，元件的接线端子、固定卡扣等细节结构均做了精细化还原，保证模型的装配合理性。布线部分按照电气施工的常规走线逻辑绘制，线缆从上部端子排引出，沿横梁内侧走线后分别接入下部两个元件的接线端，线缆的弯曲半径、走线路径均符合电气布线的安全规范，避免出现线缆过度弯折、交叉干扰的问题。材质设置上，柜体外壳采用哑光米黄色钣金材质，柜门采用深灰色哑光金属材质，内部安装梁采用镀锌钢材材质，电气元件采用工业塑料与金属结合的材质表现，线缆采用黑色绝缘橡胶材质，通过不同材质的区分清晰展现各部件的功能属性。渲染阶段采用柔和的均匀打光方案，避免强反光遮挡内部结构细节，同时通过半开柜门的视角设计，直观展示柜体内部的布局结构，方便查看电气元件的安装位置与布线走向。设计过程中充分考虑了电气面板的实用性，整体结构简洁规整，既满足小型电气回路的安装需求，也预留了后续扩展元件的安装空间，布线逻辑清晰便于后期维护检修，可作为小型电气控制回路的柜体设计参考，也可用于电气安装教学的演示模型使用。
