西门子3AH5中压真空断路器结构设计

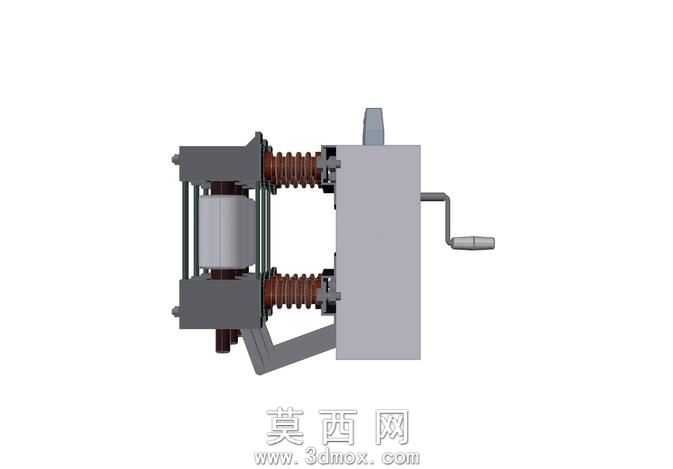

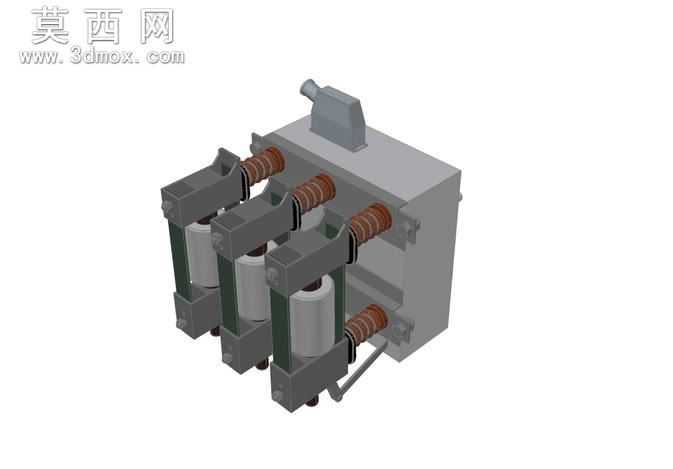

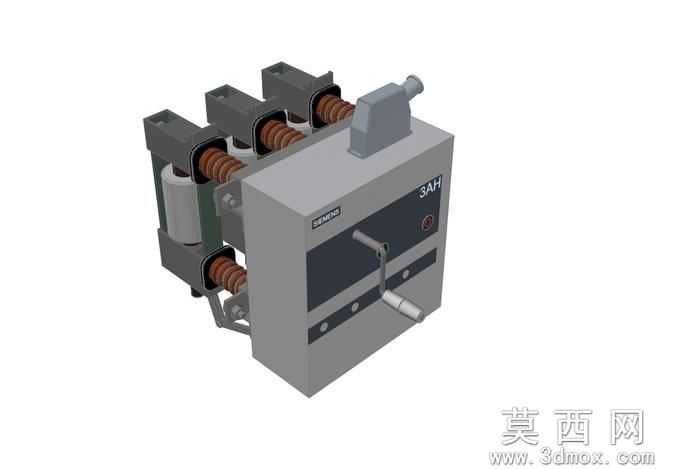

本模型为西门子3AH5系列中压真空断路器的三维数字化设计成果，建模过程严格遵循原厂产品的实际尺寸比例与装配逻辑，采用全参数化建模方式完成各部件的构建。首先针对断路器的核心真空灭弧室部分，按照真实产品的绝缘套筒、真空泡、动静触头组件的层级结构逐一建模，还原了灭弧室外部的绝缘包覆层与端部导电连接端的细节特征，触头部分的接触结构、导电杆的传动连接位都做了精准的几何还原。操作机构部分完整复刻了手动操作手柄、储能指示组件、分合闸状态指示面板的结构，面板上的品牌标识、型号标注区域都按照实物的排版比例做了细节呈现，操作手柄的防滑纹理、转轴的限位结构都通过特征建模实现，还原了机构的动作逻辑对应的几何约束。三相极柱部分的相间绝缘隔板、上部进线端的接线端子、下部出线端的连接结构都按照实际产品的排布方式完成装配，极柱外部的散热筋结构、绝缘支撑件的卡扣连接位都做了精细化建模，还原了部件之间的装配间隙与配合关系。材质渲染阶段，针对金属导电部件赋予了哑光镀锌金属材质，绝缘壳体部分采用了浅灰色工业阻燃塑料材质，操作手柄部分使用了防滑橡胶材质，灭弧室外部的瓷套部分赋予了高光陶瓷材质，不同材质的粗糙度、反射率参数都经过调试，最大程度贴近实物的视觉质感。整体装配过程严格按照产品的实际装配顺序完成，各部件之间的干涉检查全部通过，可用于配电设备的布局仿真、操作机构的动作演示、产品的外观展示等场景，模型的结构完整性高，细节还原度好，能够直观展现该款中压真空断路器的整体构造与部件组成。
