可逆式EGK与SL辅助锁止安全机构

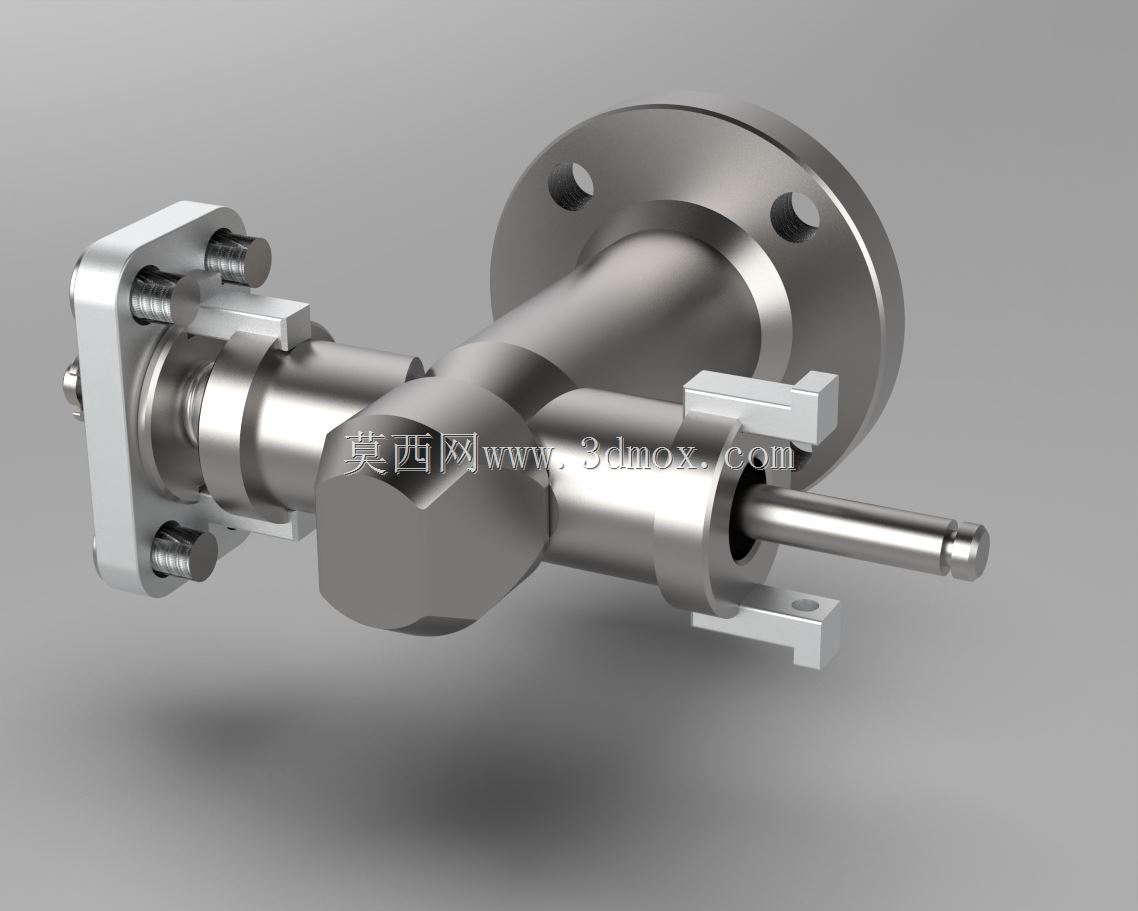

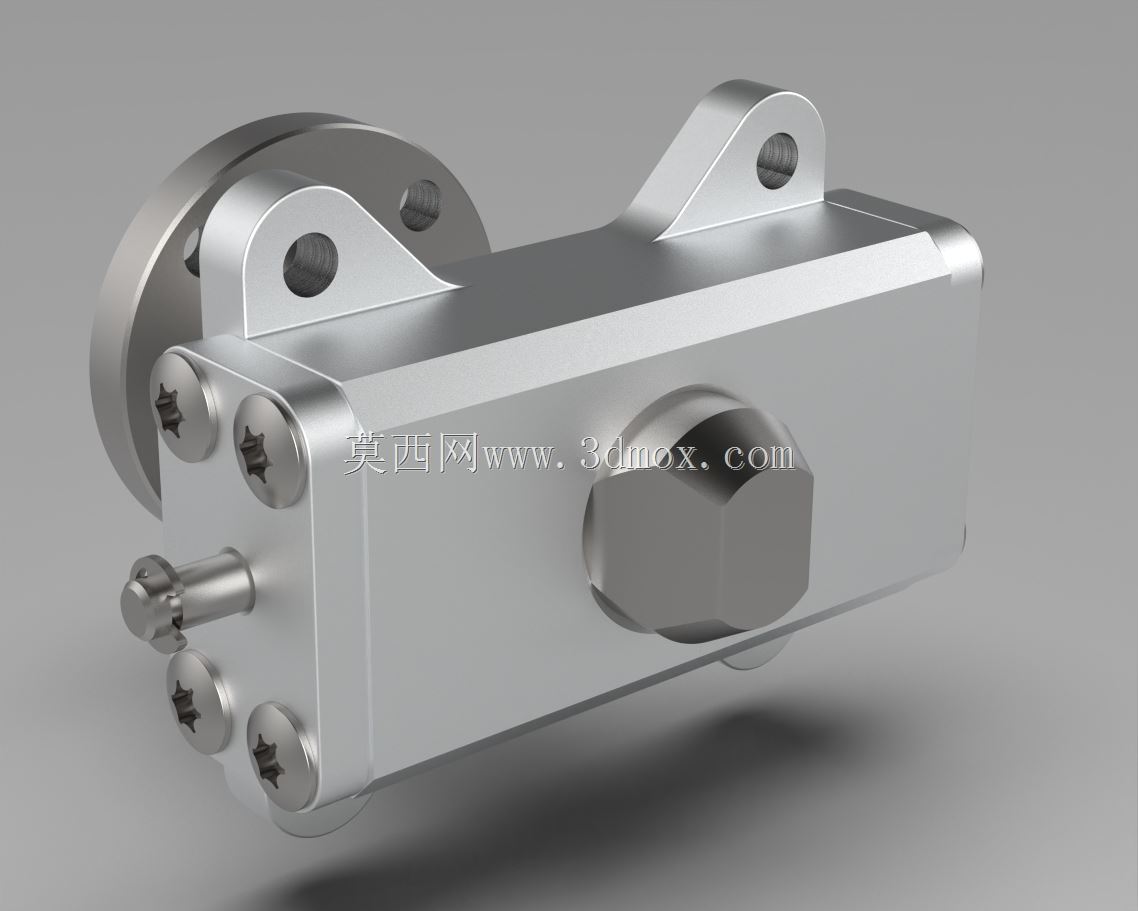

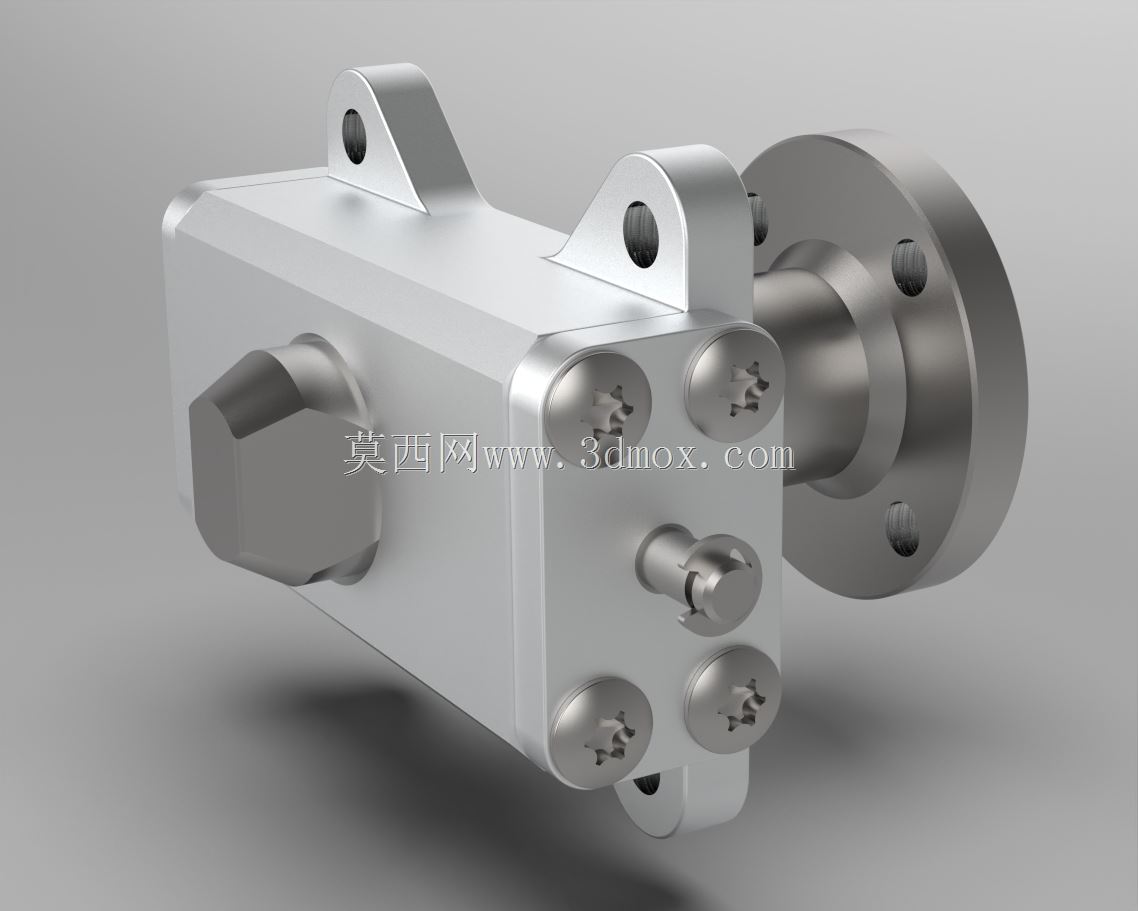

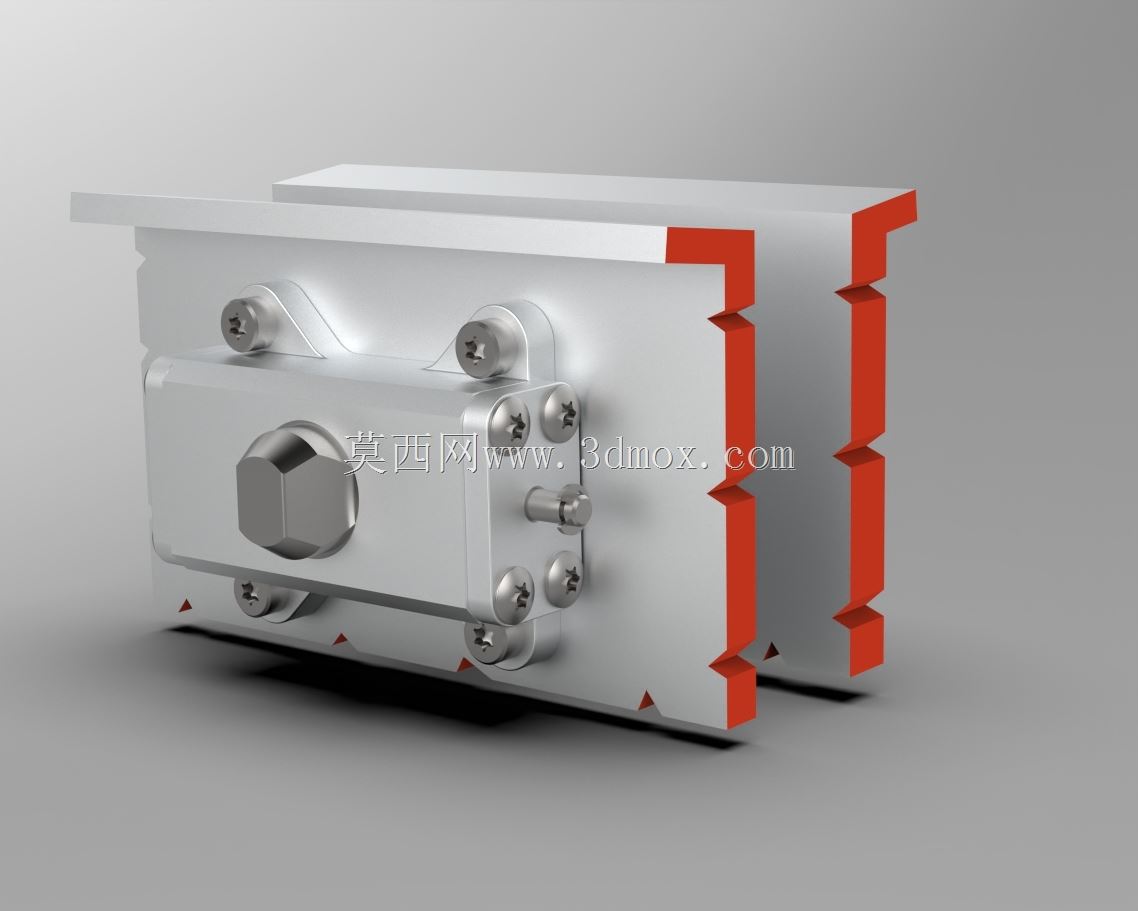

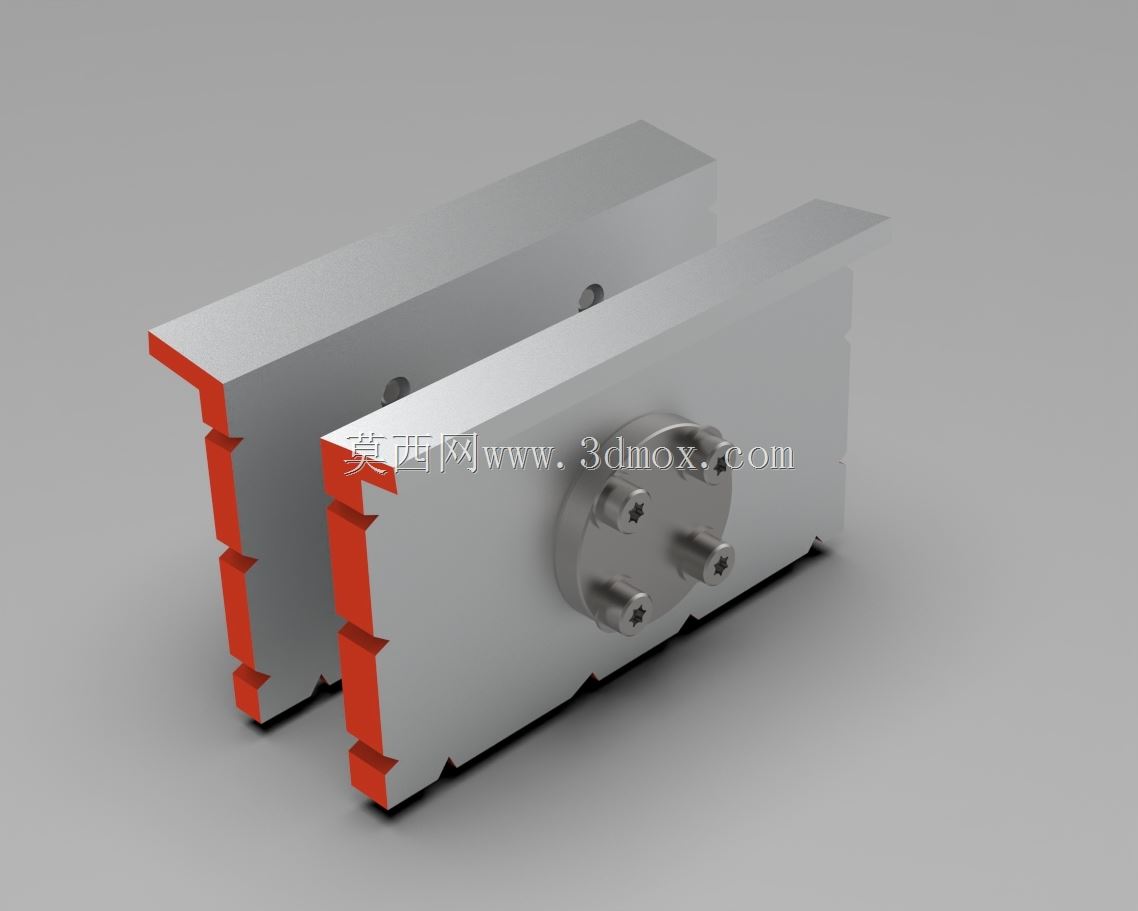

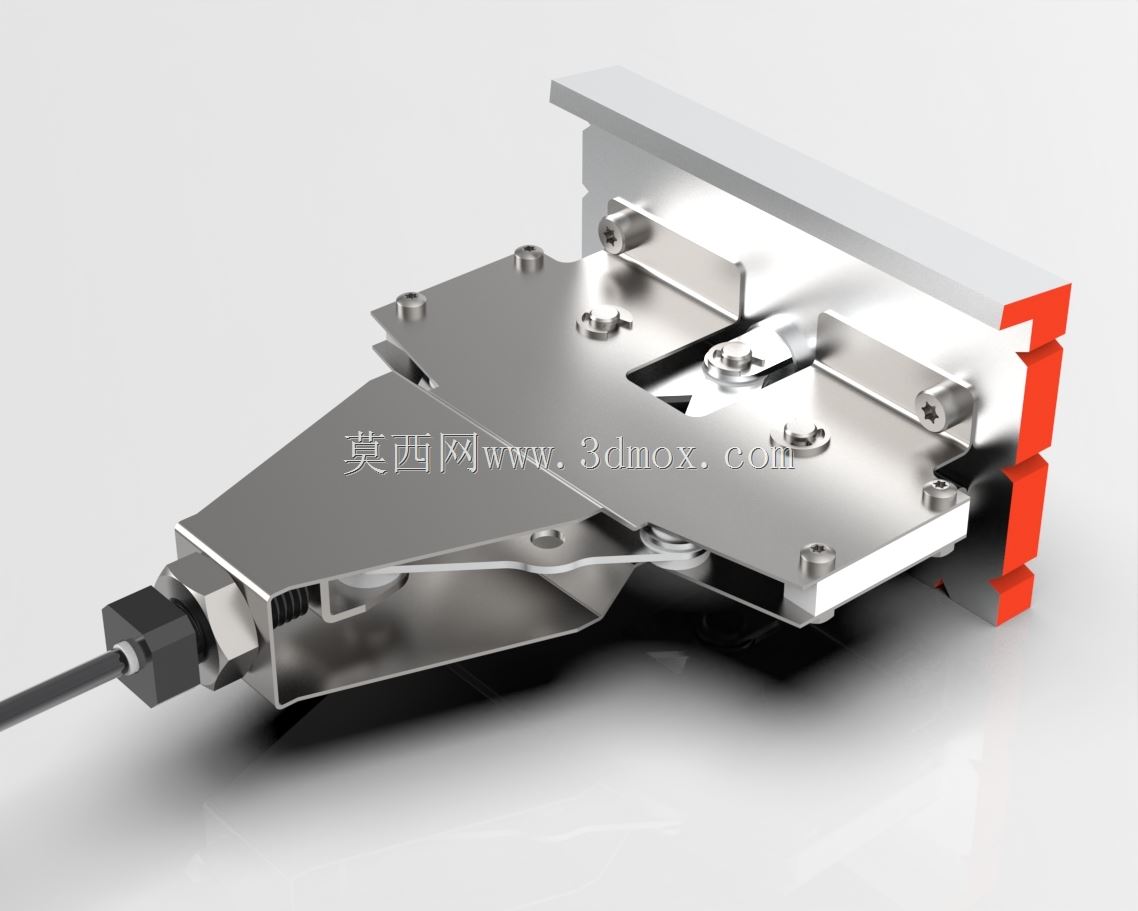

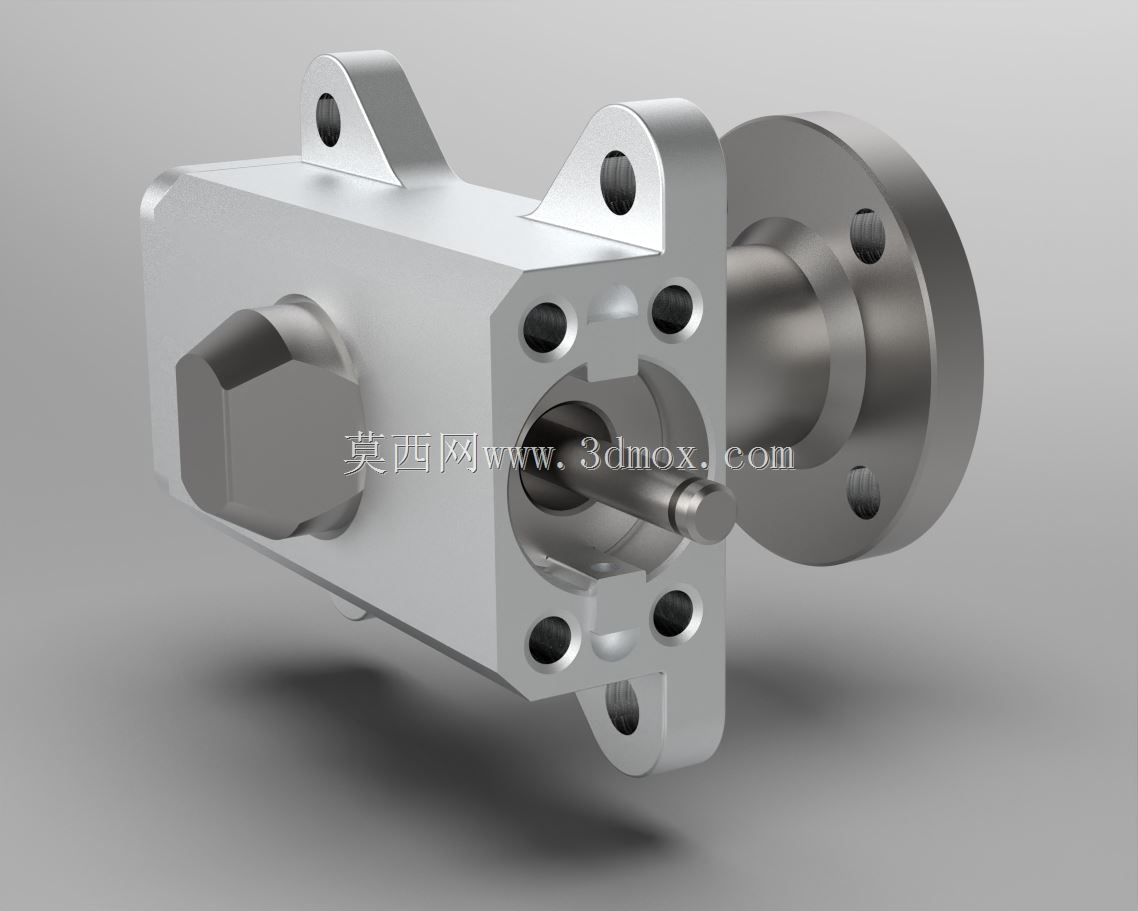

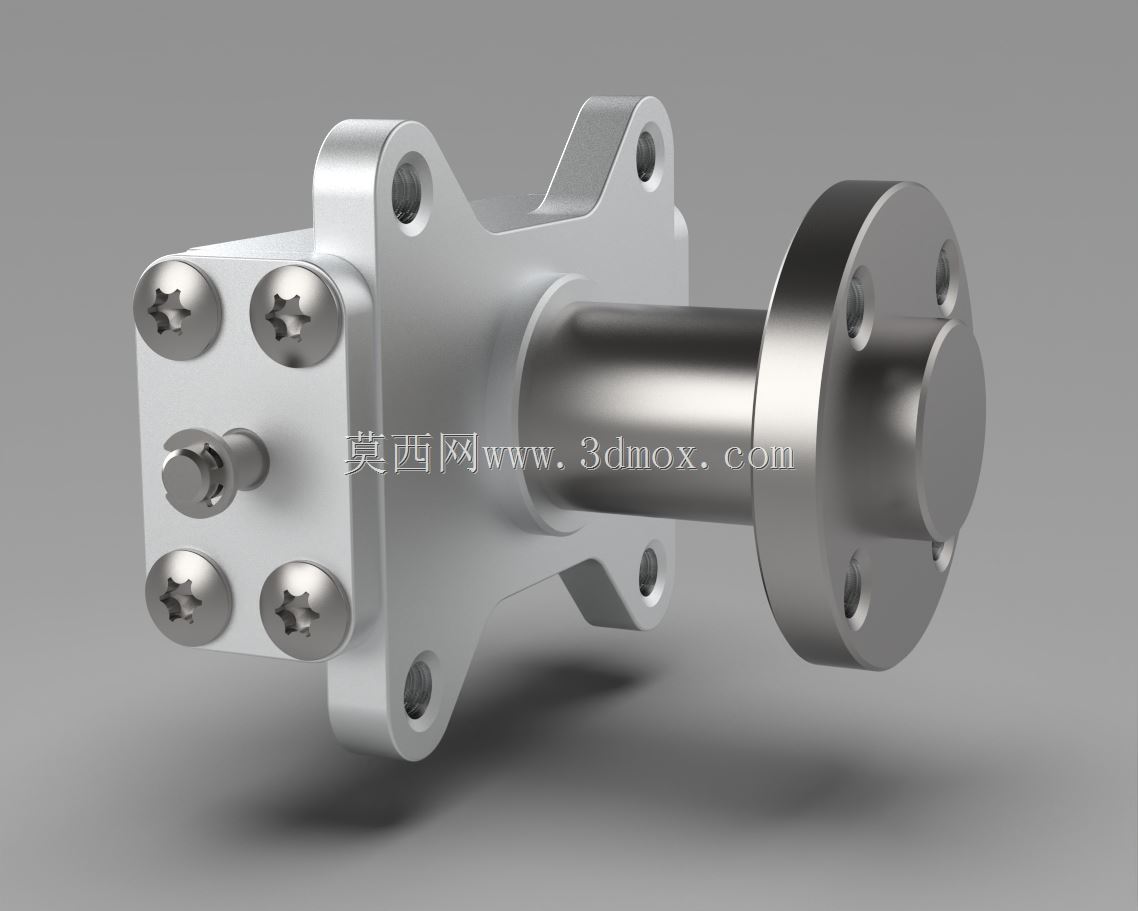

　　这套锁止机构的开发初衷，是解决工业防护舱、重载设备检修门、流水线安全隔离工位在调试、运维阶段的双向锁止需求——常规单向锁具仅能实现关门后的单向锁死，当设备处于测试、分段调试工况时，作业人员需要在门体两侧都能完成锁止状态的切换，同时要避免锁销在振动工况下自行窜动脱出，这套可逆辅助锁正是针对这类场景做的结构优化。整个机构采用贴板安装的布局形式，主体锁座为整块铣削加工的金属基座，安装面贴合在门板或舱体的立面上，基座上预留了多组沉头安装孔，可直接通过内六角螺栓固定在10mm至25mm厚度的金属门板上，不需要额外焊接支架，现场安装时只需要在门板对应位置开好锁销穿过的通孔，即可完成装配，安装边界不会突出门板表面过多，锁体主体的凸起高度控制在60mm以内，不会和舱内周边的管线、运动部件发生干涉。

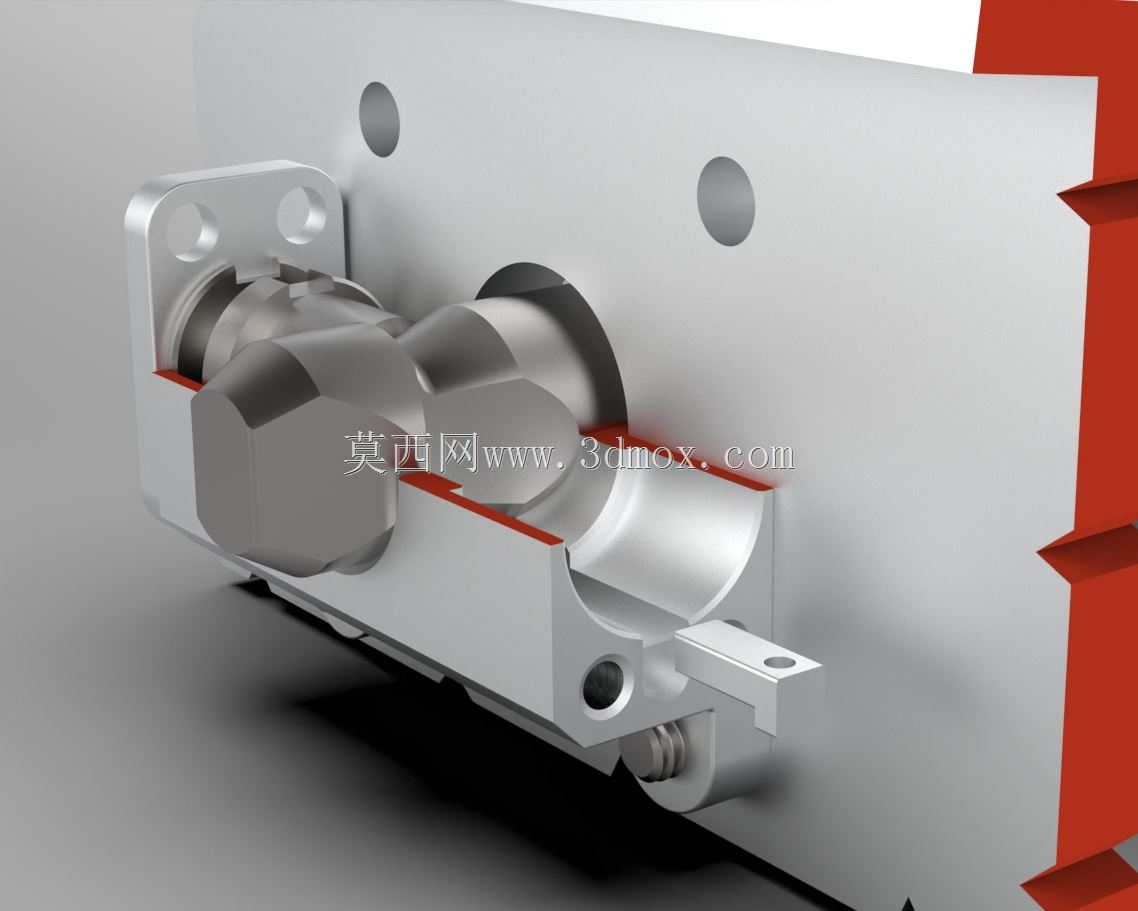

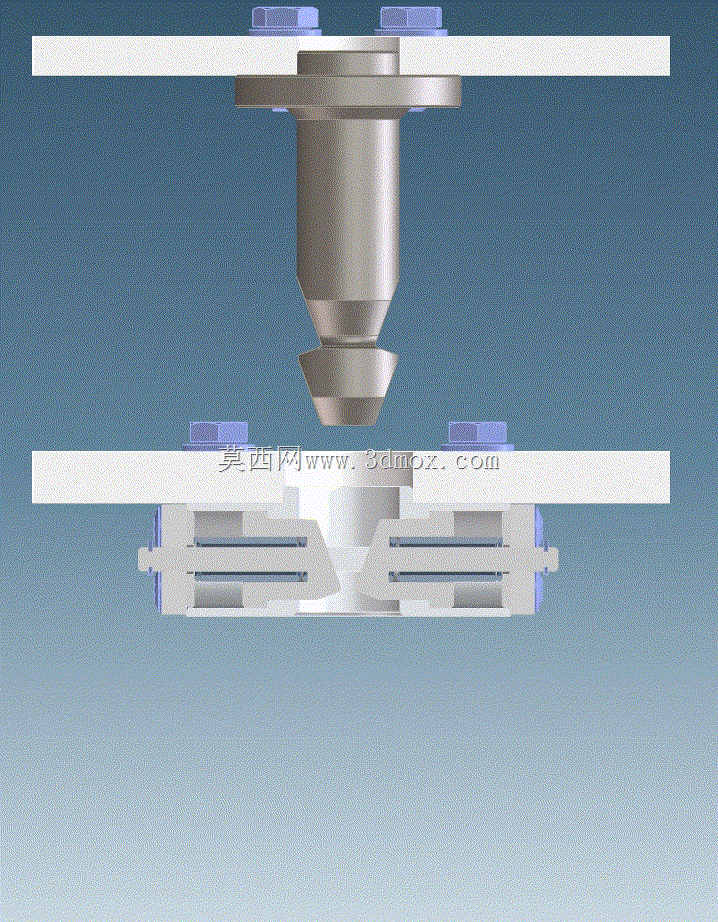

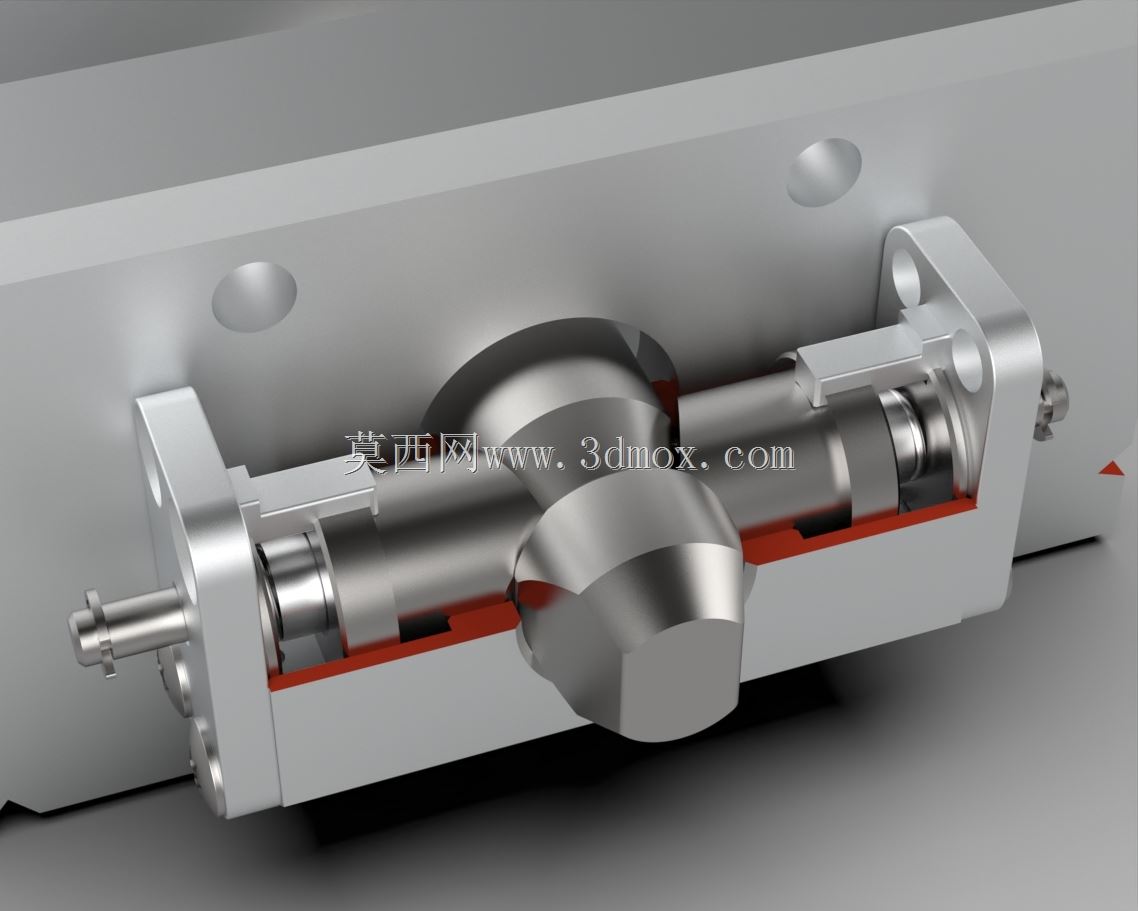

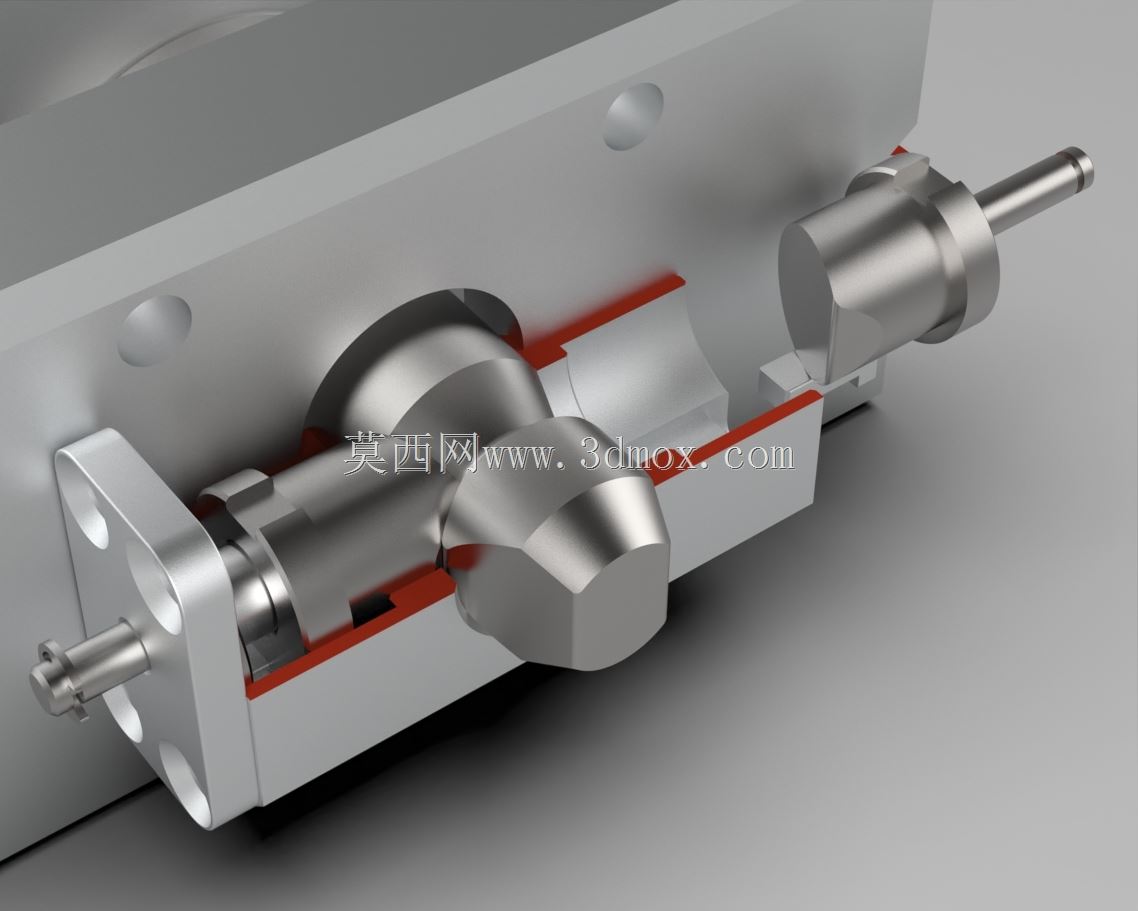

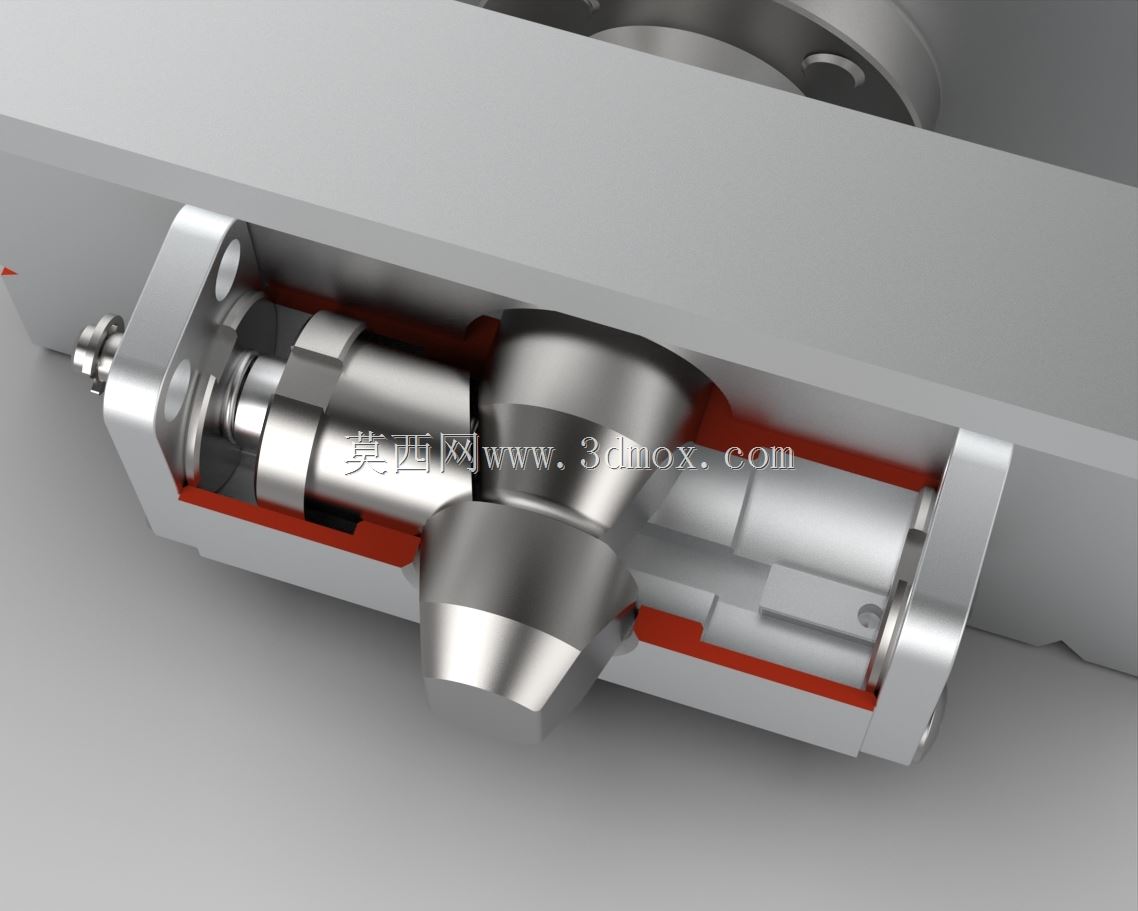

　　机构最核心的设计调整，首先围绕锁销的受力逻辑展开：早期方案里锁销的复位完全依靠弹簧直接顶推，当多扇防护门堆叠排布、相邻锁具距离较近时，弹簧的预紧力会出现相互干扰，甚至出现相邻锁销被误顶出的问题，优化后取消了直接作用在锁销上的偏置弹簧，改用固定销对锁销的行程做径向限位，从根源上消除了弹簧力对相邻组件的影响。和楔形锁块接触的锁销端头，原本设计为圆锥面，锥面接触在长期受振后会出现接触应力集中，楔块受振时容易顺着锥面滑移，导致锁止力出现波动；优化后将该接触面铣削为平面，楔形配合的接触面完全落在贴合平面上，锁止受力不会沿着锁销的轴向分力意外触发解锁，让楔块的接触压力保持稳定，不会因为设备运行的振动出现松脱。

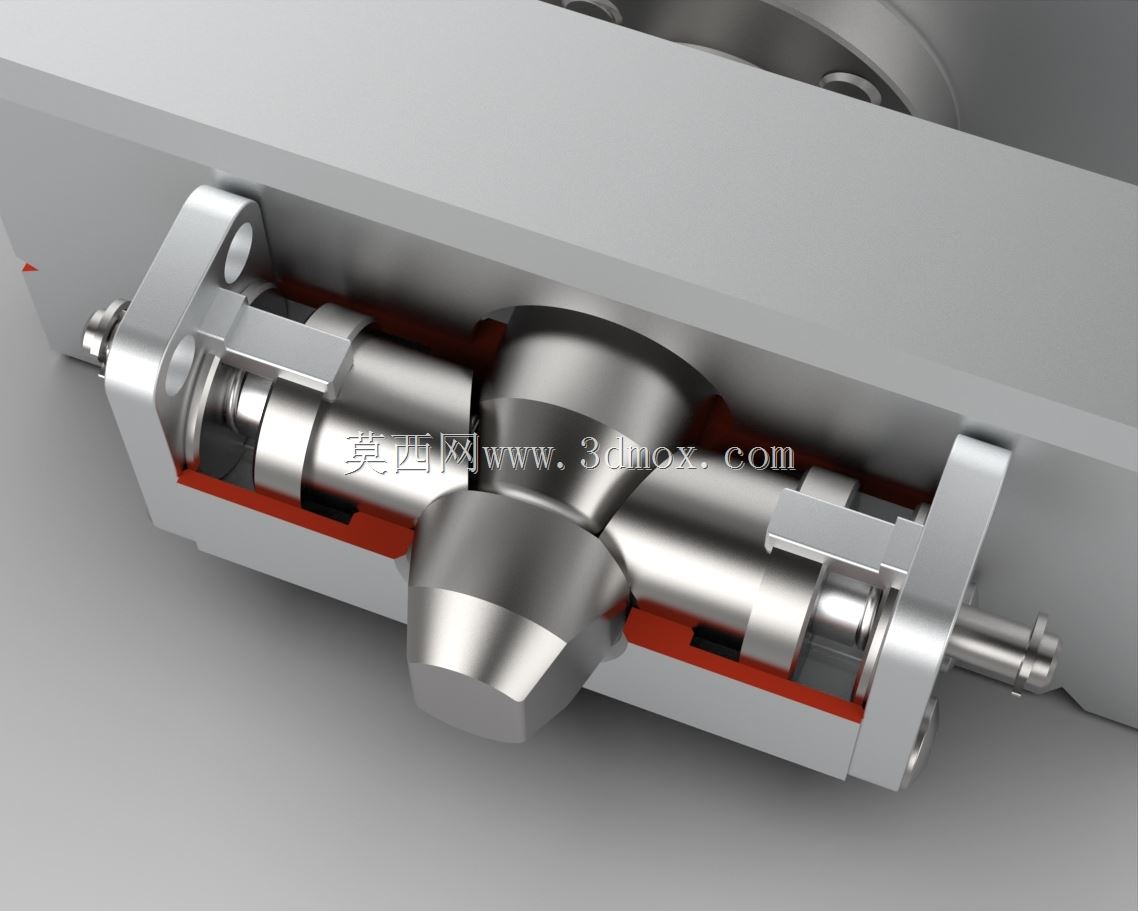

　　针对锁块的行程控制，结构里在弹簧处于最大伸长位置时增加了硬限位台阶，相当于给锁块的最终行程做了机械限位，避免锁块过度位移、从销孔中脱出，同时在弹簧侧增加了调整垫片，通过选配不同厚度的垫片，可以精准校准弹簧的工作行程，让锁销的弹出、退回力度保持在设计区间内，既不会因为弹簧力过大导致解锁操作卡顿，也不会因为弹簧力过小出现锁销锁止不到位的情况。为了避免楔形楔块在受力时发生自转，楔块的两侧加工出导向平面，对应在锁座内部加工出匹配的凹槽导向键，楔块全程只能沿直线做进给运动，不会在锁腔内转动卡滞，操作时的平顺度大幅提升。

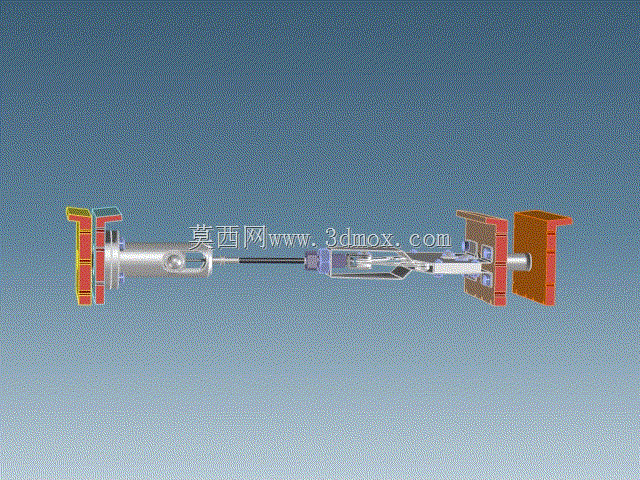

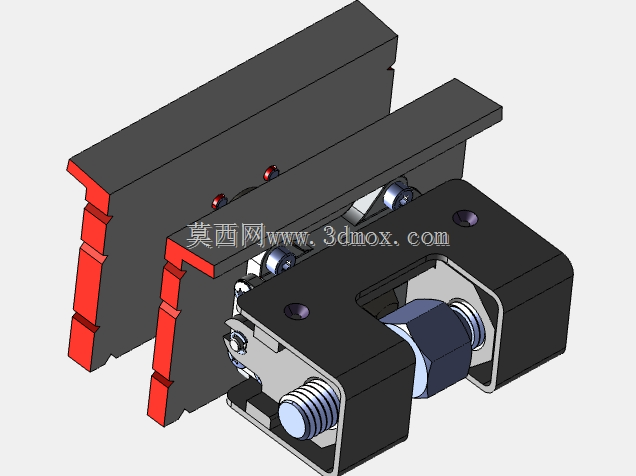

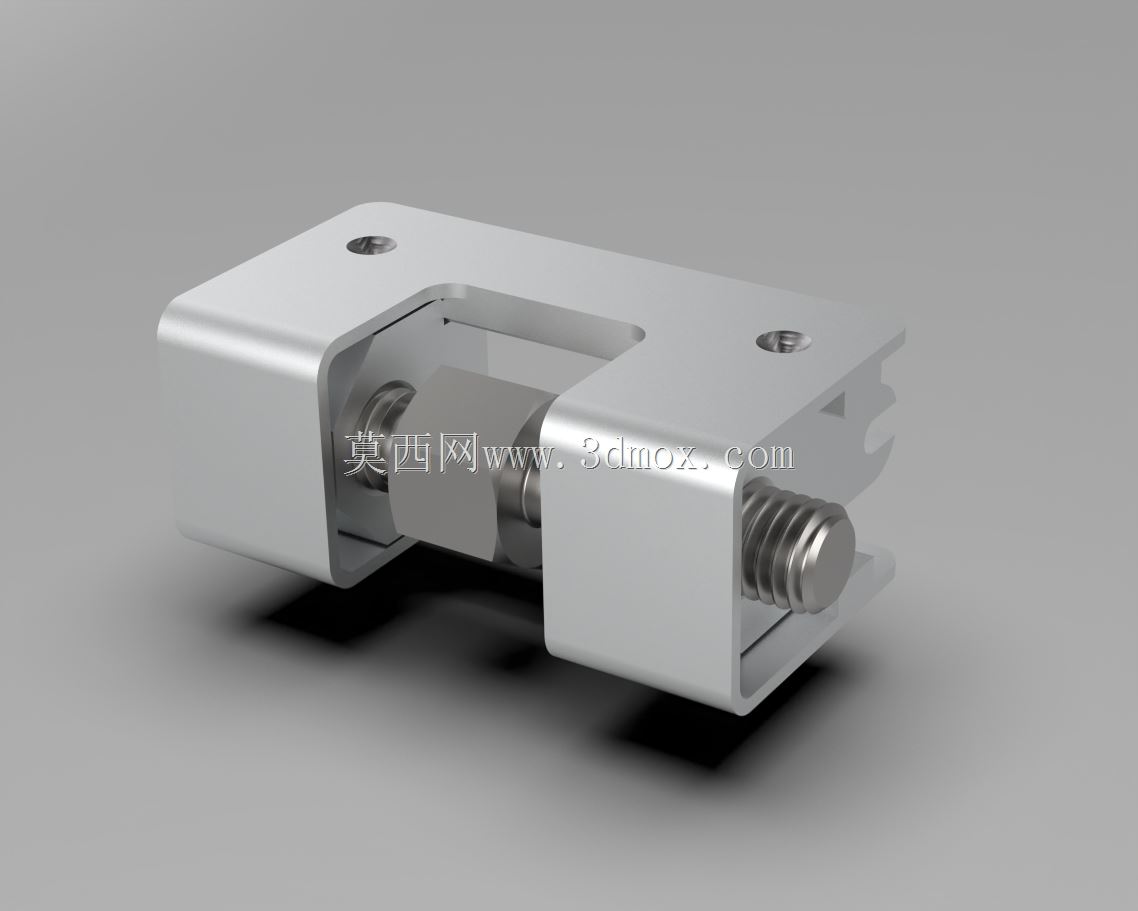

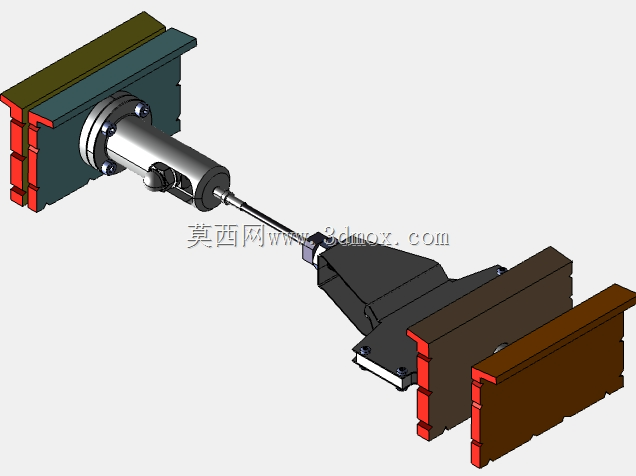

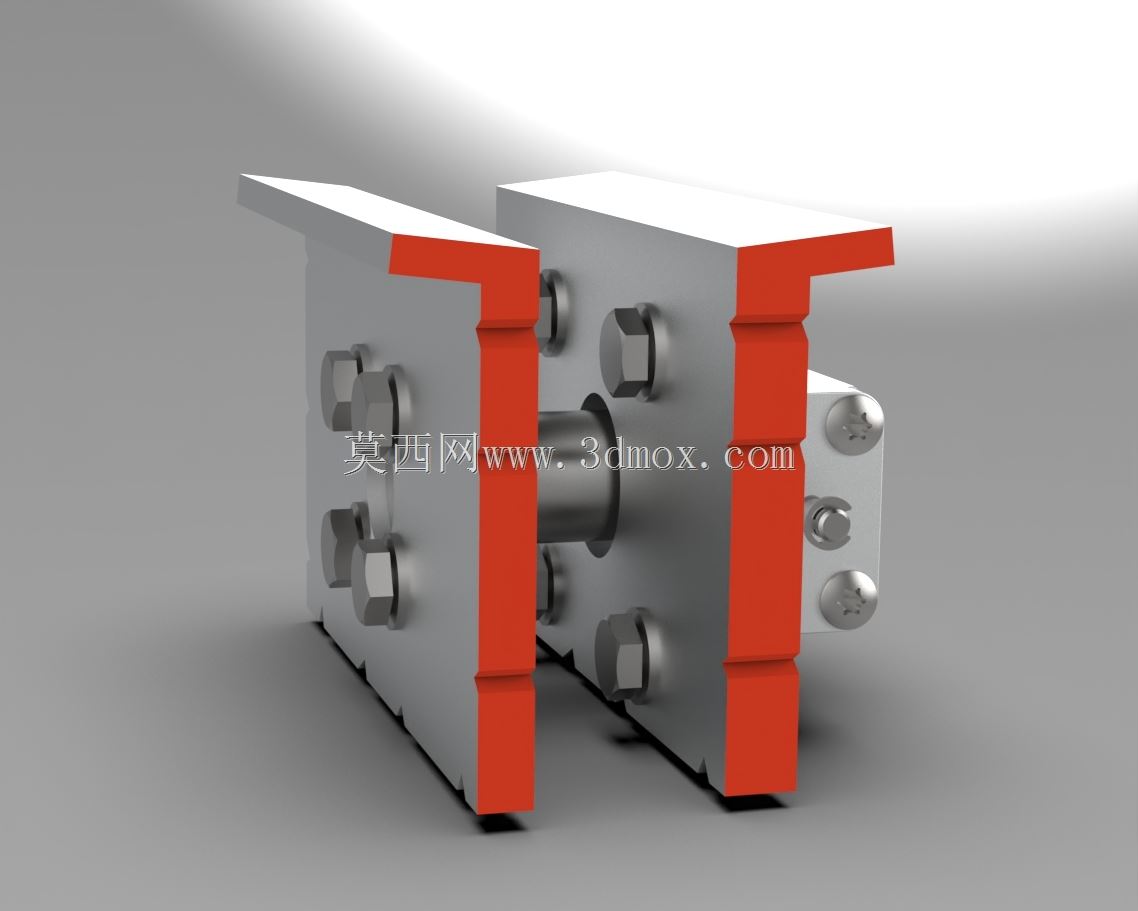

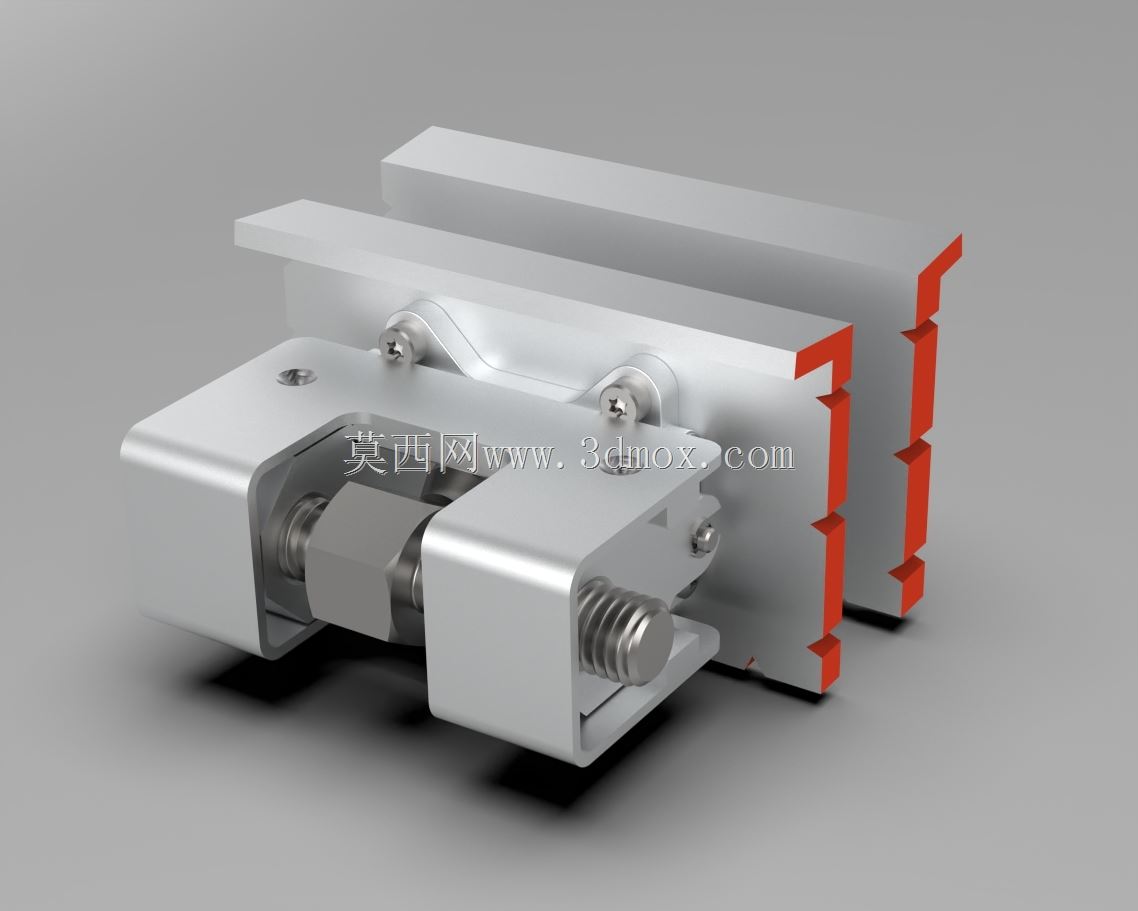

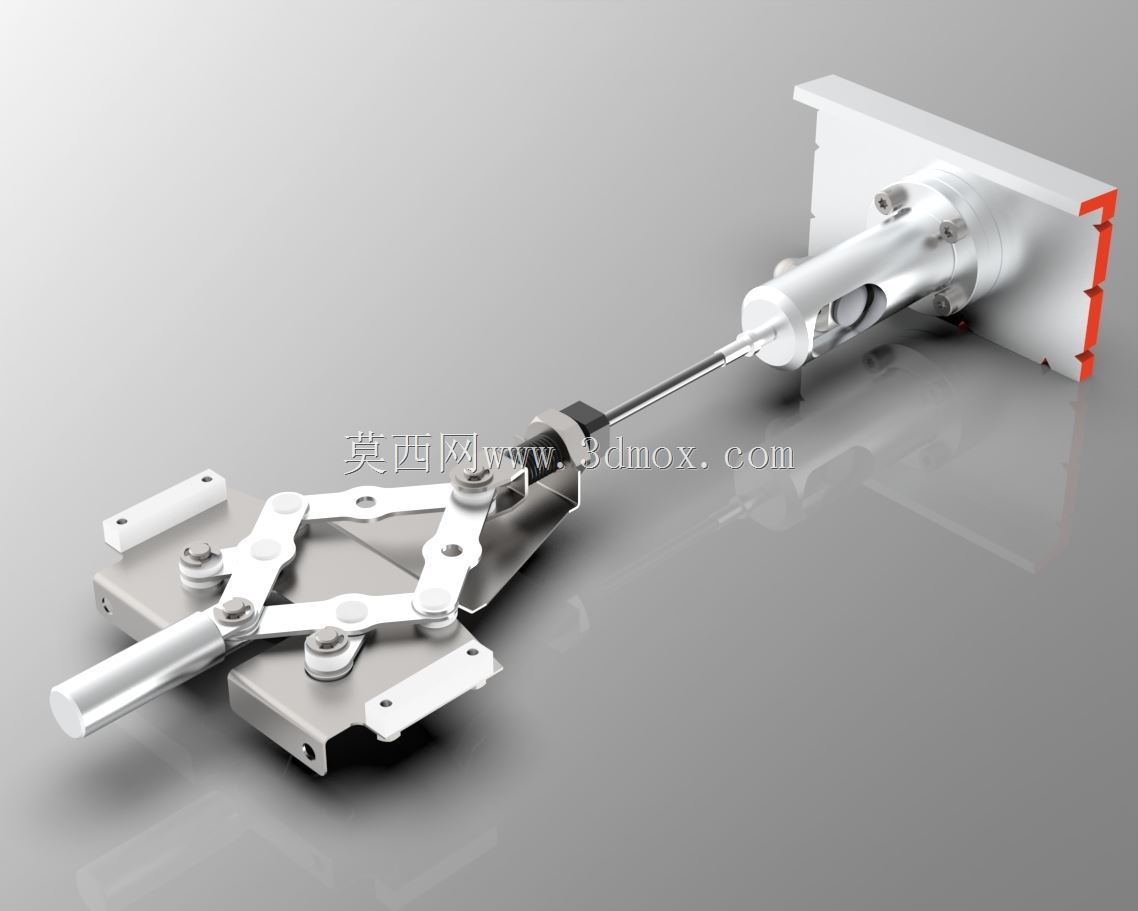

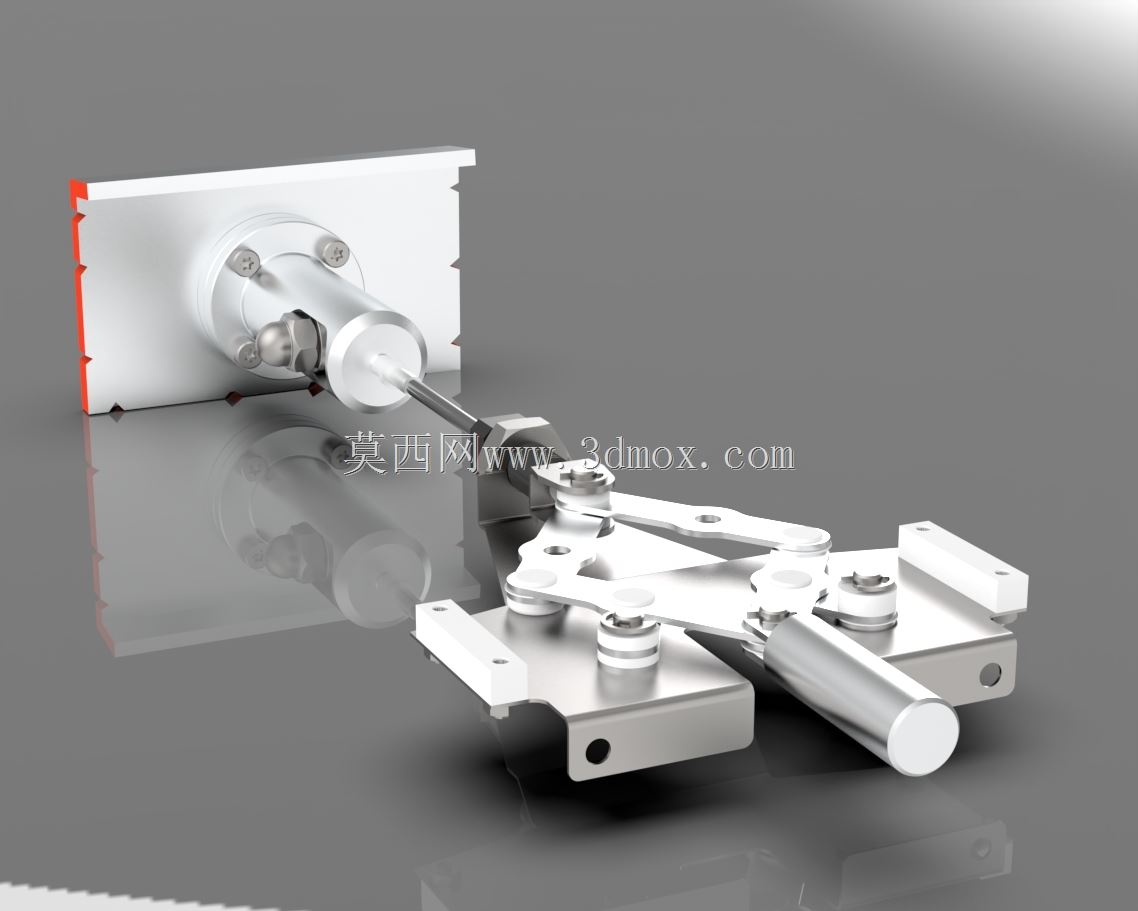

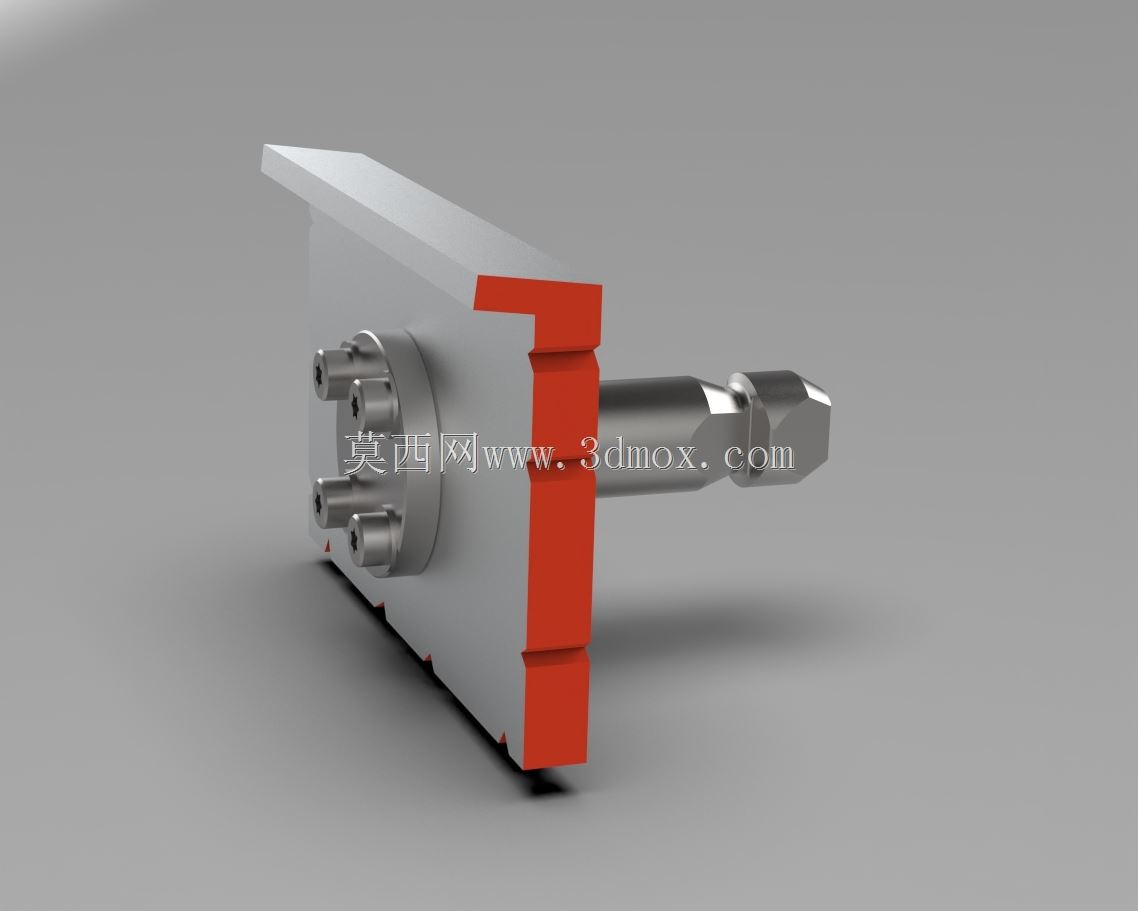

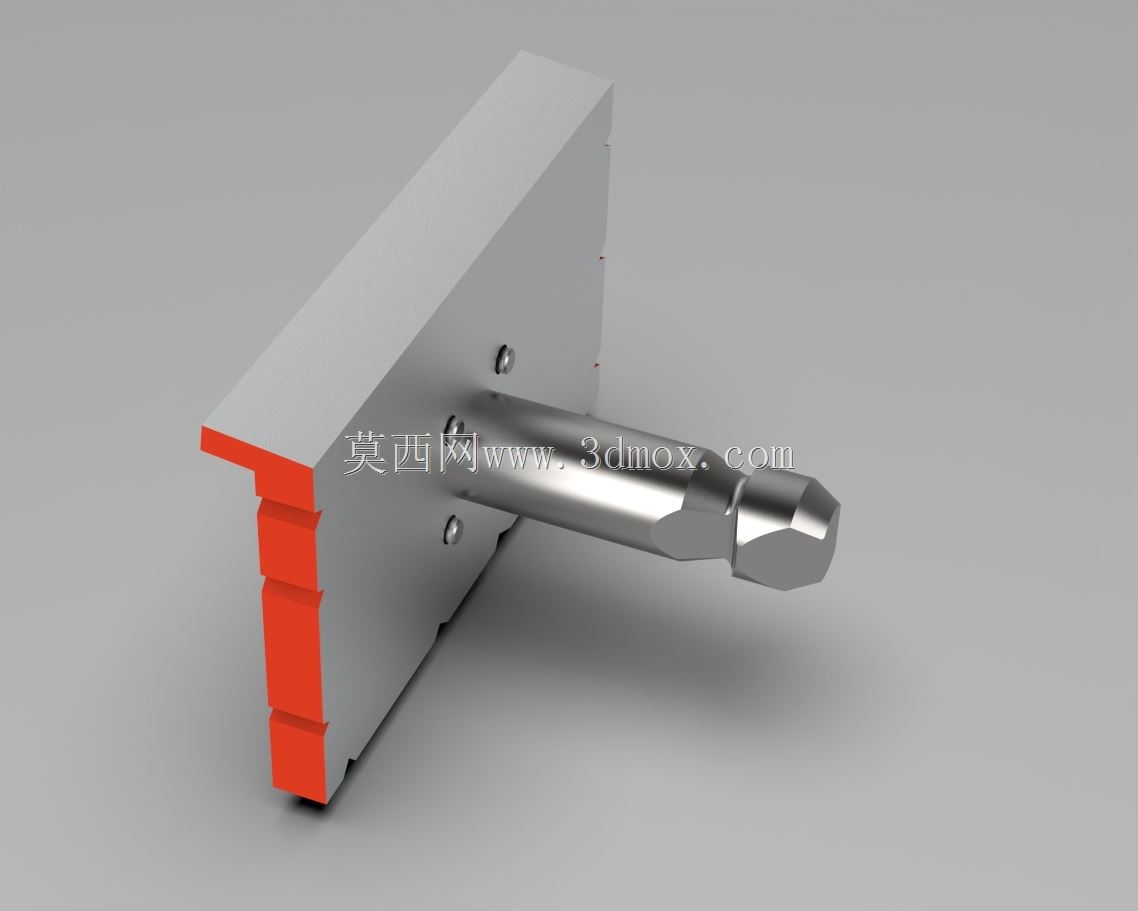

　　配套的解锁移动工具采用双叉结构，工具端头的两个叉脚刚好卡在楔块的驱动卡槽内，工具的传动部分采用左右旋双线螺纹驱动，转动工具时，两个叉脚会同步带动楔块平稳平移，完成解锁动作后可以直接将固定销复位，整个解锁过程不需要敲击、撬拨，不会损伤锁体和门板表面。从实际适配场景来看，这类锁具可以用在自动化生产线的安全防护门上，设备调试阶段人员在舱内作业时，可以从内部将锁止机构切换到锁死状态，外部人员无法随意开门，避免外部误启动设备伤及内部运维人员；正常生产工况下，外部人员闭合门体后机构自动锁止，内部人员遇到紧急情况也可以直接操作解锁，双向可逆的特性能覆盖绝大多数安全防护的锁止需求。锁体侧边的红色缓冲条为嵌入式安装，在门体闭合时可以吸收门板和门框之间的碰撞冲击，同时填补门板和门框之间的装配间隙，避免金属硬碰撞产生的噪音和漆面磨损。整个机构的所有运动副都做了防脱设计，锁销、楔块、弹簧全部封装在锁座内部，现场使用时不会出现零件脱落掉入设备内部的风险，日常维护只需要定期在导向接触面涂抹少量润滑脂，即可保证长期动作可靠，在有切削液、粉尘的车间环境下，锁座的整体式结构也能阻挡大部分杂质进入运动腔，降低卡滞概率。
