双梁桥式起重机大车行走总成结构

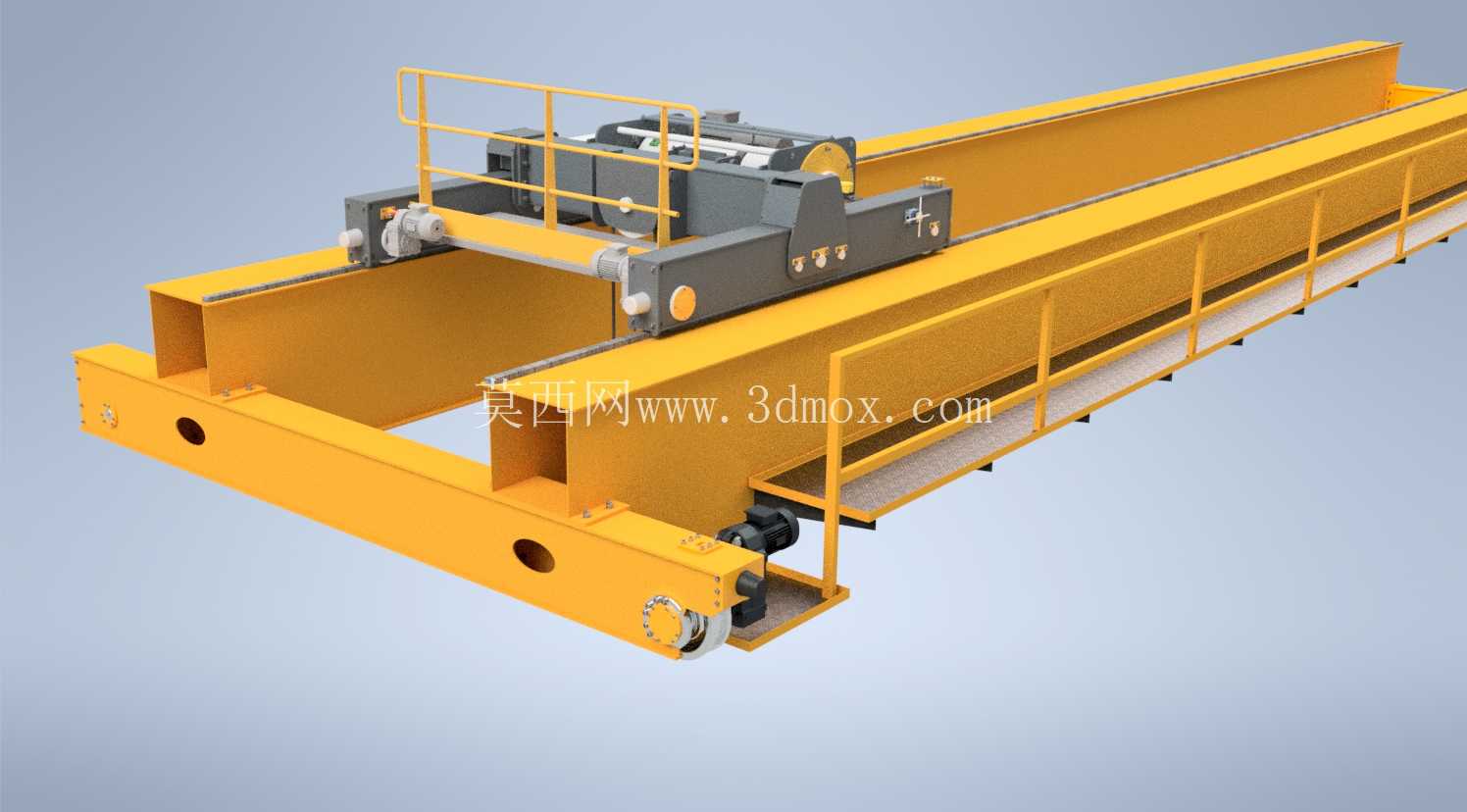

　　这套三维结构对应通用双梁桥式起重机的大车运行部分，核心由两根平行箱型主梁、两端端梁、四角车轮组、上部运行小车、检修走道、防护栏杆和驱动传动单元组成，主要服务于厂房内部固定跨距内的重型物料吊运场景。在机械加工车间、冶金装配工段、仓储库区和预制构件生产线上，这类设备沿厂房两侧高架轨道纵向移动，配合小车上的起升机构完成工件转运、设备吊装、模具上下线和批量物料堆取，作业范围覆盖桥架下方整个矩形空间。

　　从结构布置看，两根主梁采用箱型焊接截面，上翼缘板承担小车轮压并铺设小车运行轨道，腹板传递竖向载荷，下翼缘与端梁连接形成刚性门架。主梁外侧设置通长检修走道，走道边缘布置栏杆，便于人员检查车轮、润滑点、电缆拖缆和限位装置。端梁位于桥架两端，内部或端部安装大车车轮组，车轮踏面与厂房轨道匹配；端梁与主梁之间通过螺栓或焊接连接，保证桥架在启停、偏斜运行时具有足够的整体刚度。

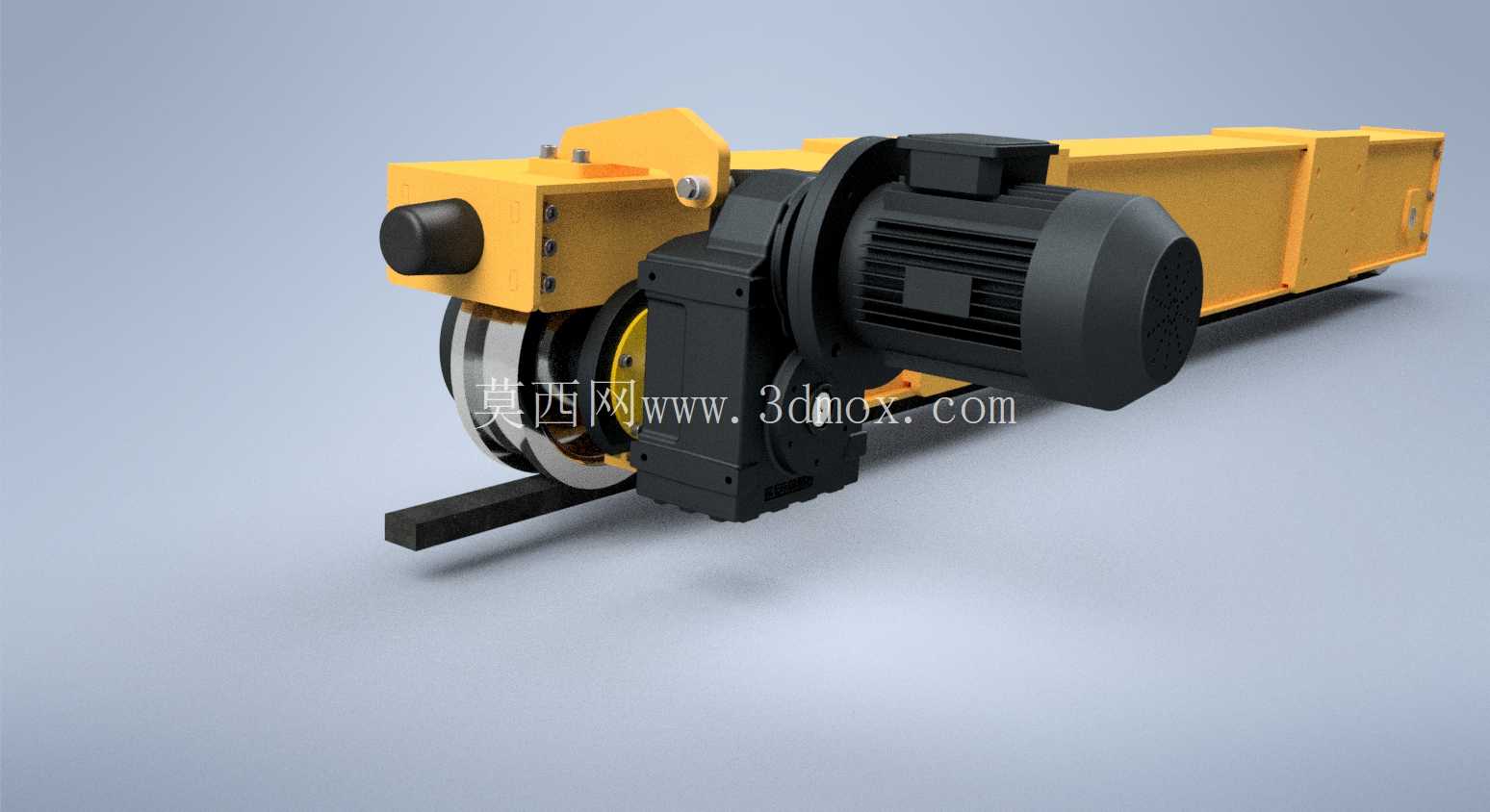

　　行走功能由驱动装置、车轮组、传动轴、减速器、制动器和电机协同实现。模型中上部小车坐落在主梁轨道上，可沿桥架横向运行；大车整体则沿厂房轨道纵向运行。两套运动方向组合后，吊重可在三维空间内定位。大车驱动通常采用分别驱动或集中驱动形式：分别驱动时两侧端梁各配置电机、制动器和减速机构，控制上需保证速度同步；集中驱动则通过长传动轴把动力分配到两端，适合对同步性要求较高的小吨位或特定工况。车轮组处设置轴承座、挡板和润滑通道，端梁下方预留车轮拆装空间，现场维护时可利用千斤顶或检修支架抬升端梁后更换车轮。

　　设计思路上，桥架首先要满足跨度、额定起重量和轮压边界。主梁高度、腹板厚度、翼缘板宽度以及加劲肋间距，需要依据载荷组合下的弯曲应力、剪切应力、疲劳影响和垂直静挠度确定；主梁过长时还应考虑上拱度，以补偿吊重作用下的下挠并改善小车运行条件。端梁长度由车轮组尺寸、轨道中心距和端部安全间隙决定，四角车轮的同位度、轮距和对角线偏差会直接影响啃轨风险。若轨道两侧运行不同步，车轮轮缘与轨道侧面会持续摩擦，表现为行走噪声增大、驱动电机电流不均和轨道磨损加快，因此在三维建模阶段应明确电机安装基准、制动器中心高、联轴器补偿量和车轮轴线平行度。

　　外形与安装边界方面，双梁桥架的总长略大于厂房轨道跨度方向的有效间距，端梁端部需与厂房立柱、滑触线、检修平台和端部止挡保持安全距离。主梁顶面标高决定小车轨面高度，小车本体高度、起升卷筒直径和吊钩上下极限共同决定厂房所需轨顶以上净空。桥架下方则要保留吊具、钢丝绳和被吊工件的运动空间。车轮踏面宽度应相对轨道头宽留有侧向余量，轨道端部设置缓冲器和限位开关，防止越位冲击。栏杆、走道和踢脚板属于人员可达区域的安全结构，建模时不能只按外观处理，其立柱间距、扶手高度和连接位置都应与检修路径一致。

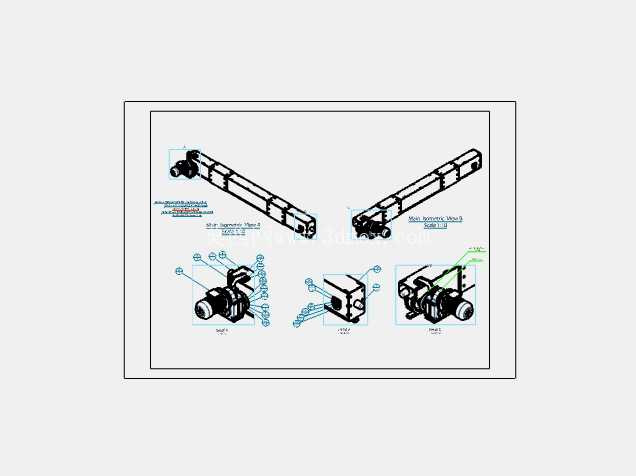

　　在三维工程应用中，该模型可用于校核桥架与厂房梁柱的干涉、检查大车驱动装配关系、统计焊接件和机加工件数量，也可作为起重机总图设计、端部车轮组细化、轨道基础提资和维护方案编制的参考。箱型主梁的板材拼焊、端梁分段连接、车轮轴承座定位、小车轨道压板布置以及电缆支架走向，都是从模型转化为生产图纸时需要继续深化的重点。对于结构设计人员而言，真实价值不在于外观像一台起重机，而在于把载荷传递路径、运行边界、安装间隙和检修操作空间在数字样机中提前暴露并修正。
