这套折叠式液压起重臂的三维结构,面向中小型随车吊、车间固定式工位吊、农用装卸辅具以及轻型工程机械属具的开发场景,核心作用是在有限的整车或基座安装空间内,通过多段臂体的俯仰折叠与伸展,完成重物的起吊、近距离转运、定点就位作业。从实际落地工况来看,这类臂架常布置在轻卡货厢前端、车间立柱旁的回转基座、农用拖拉机后置挂载点上,不需要像大吨位汽车吊那样预留超长主臂的收纳空间,收拢状态下臂体整体贴合基座轮廓,不会超出车辆通行宽度,也不会在车间通道内形成突出的干涉障碍,适配狭窄场地的装卸需求。

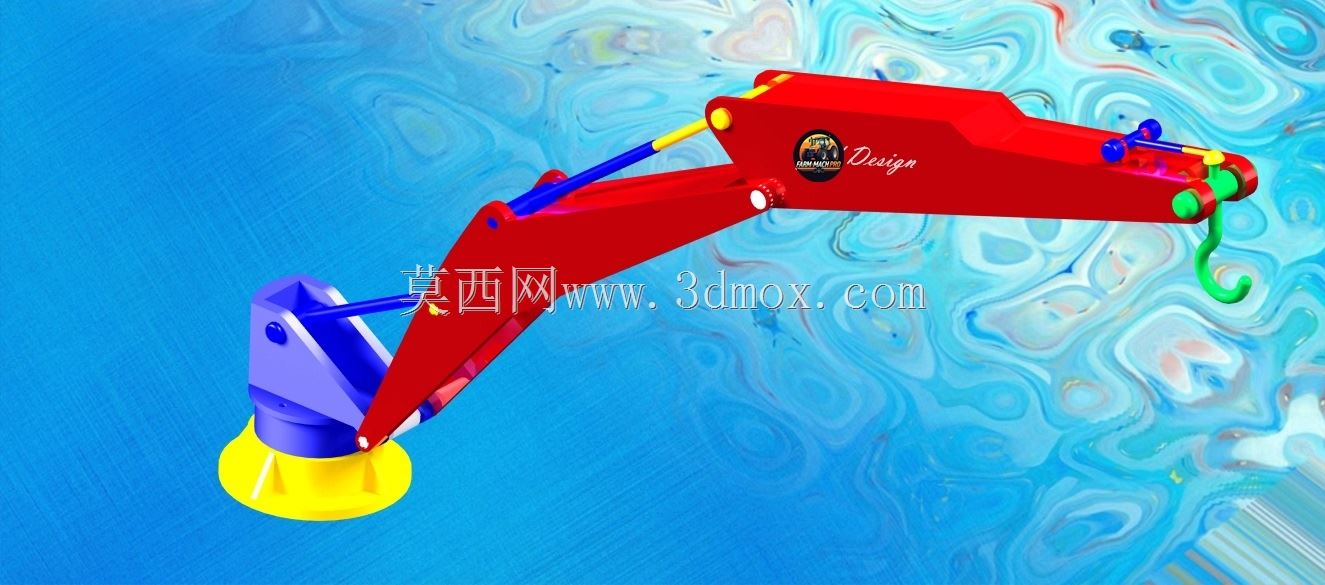

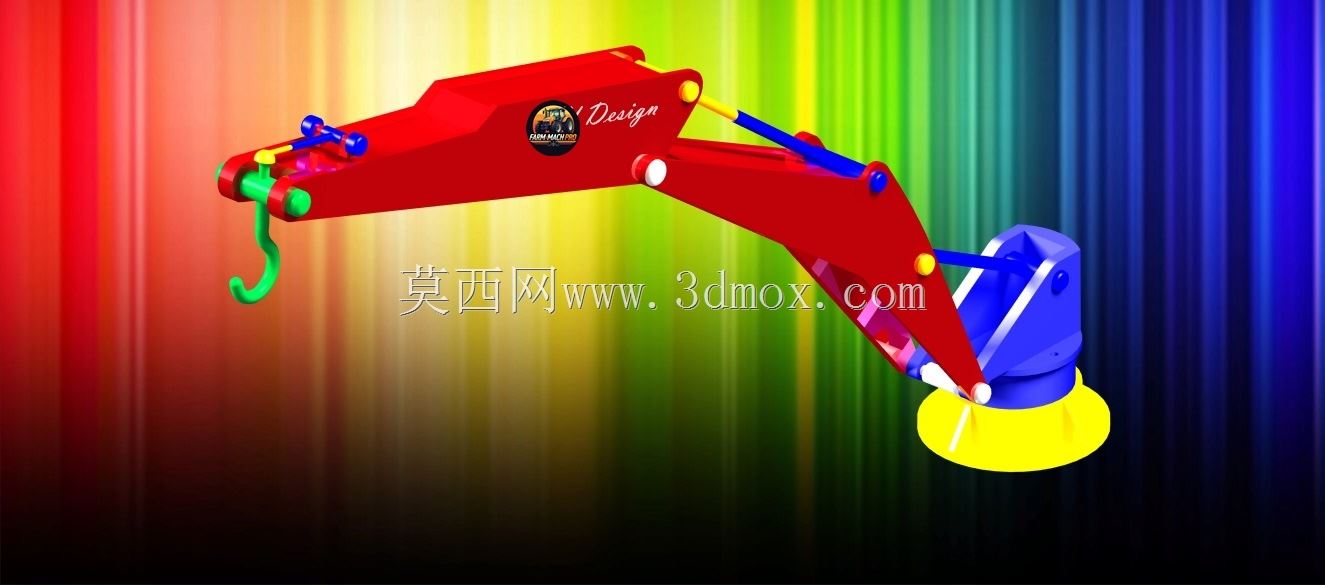

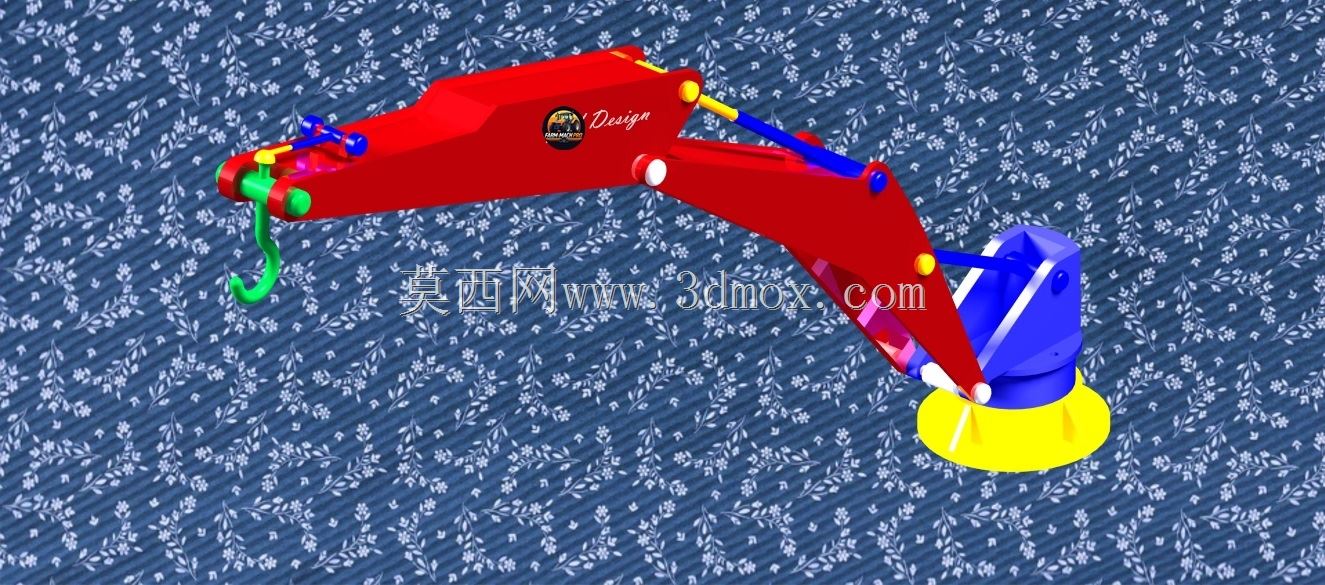

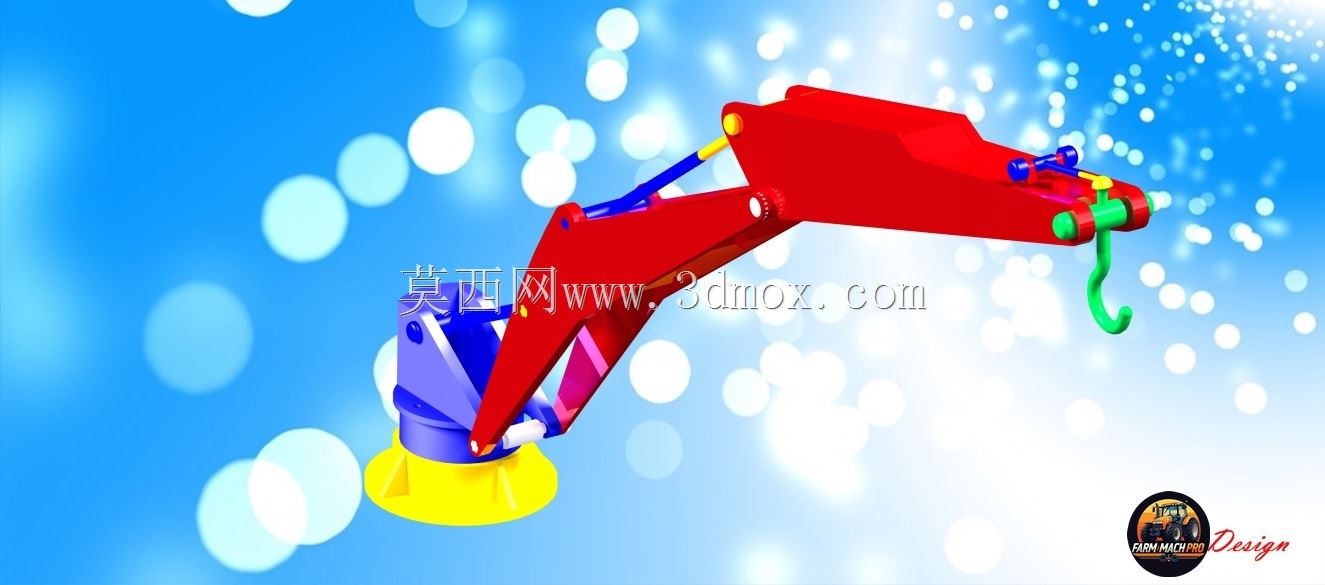

结构层面,整套臂架分为底部回转支承座、主举升臂段、中间折叠臂段、前端吊钩挂架四个核心部分,各臂段之间采用带衬套的铰接销轴连接,铰接点两侧预留液压油缸的安装耳座,油缸两端分别通过球铰或销轴固定在相邻臂体的加强肋位置,作业时通过多路阀控制不同油缸的伸缩顺序,先驱动主臂抬升离开收纳位,再推动中间折叠臂展开调整作业半径,最后微调前端臂段的俯仰角度,让吊钩精准对准重物吊挂点。臂体主体采用箱型焊接截面设计,侧板与上下盖板拼焊后在铰接点位、油缸挂载点位焊接加厚补强板,避免长期交变载荷下耳板出现撕裂变形,臂身侧面预留的管线卡扣位置,用来规整高压液压油管,防止臂体折叠过程中油管被挤压、剐蹭。
设计思路上,这套结构优先平衡了作业覆盖范围与收拢尺寸的矛盾:如果采用单段直臂,要达到同等最远作业半径,臂体长度会大幅增加,收纳时要么竖直向上占用过多高度空间,要么水平向后延伸超出车体边界,而多关节折叠的布局可以让两段臂在收拢时叠合在一起,整体收纳长度仅为伸展最大长度的六成左右。各铰接点的转轴轴线保持平行,保证所有臂段都在同一竖直平面内完成俯仰动作,不会出现侧向偏摆,底部回转座则承担整个臂架的竖直载荷与倾覆力矩,座圈上的安装孔按照通用法兰螺栓间距排布,方便和不同设备的基座对接。前端吊钩组件通过侧向铰接板和臂头连接,吊钩自身带重力自垂特性,无论臂段处于什么俯仰角度,吊钩钩口始终保持竖直向下,挂装吊索后不会出现脱钩倾向,臂头位置还预留了辅助属具的安装接口,后续可以更换为抓木夹、吊桶夹具等不同作业属具,拓展使用场景。
安装边界方面,底部回转基座的法兰轮廓尺寸适配常规轻型起重设备的安装台面,螺栓孔位避开基座内部的液压油道与回转驱动安装空间,臂架完全收拢时,整体高度控制在低位,不会影响车辆通过限高路段,臂体水平方向的投影也不超出车体侧边;当臂架完全伸展至最大作业半径时,最远端吊钩距离回转中心的覆盖范围可以覆盖常见的2到4米装卸区间,满足货车货厢侧边到地面、车间原料区到加工工位的常规转运距离。结构建模过程中,所有铰接位置都做了运动间隙校核,臂体在全角度折叠、伸展的动作全程,相邻臂段的钣金边缘、油缸外筒、液压管路之间都保留了足够的安全间隙,不会出现运动干涉,油缸的行程参数也和臂段转角做了匹配,不会出现油缸伸到极限行程时臂段还未到达目标角度、或者油缸已经缩到最短而臂体无法完全收拢的情况。臂体表面的色彩分区只是三维建模时的外观区分,实际工程出图时可以根据不同臂段的受力等级标注对应的板材厚度、焊接要求与热处理工艺,铰接销轴的直径、衬套材质也可以按照额定起升载荷做对应选型,整套结构的运动逻辑清晰,装配关系完整,既可以直接用于轻型起重设备的方案验证,也可以作为折叠臂属具开发的基础结构参考,帮助设计人员快速完成臂架布局校核、运动空间模拟与安装尺寸匹配,减少前期方案阶段的重复建模工作量。
