车间激光测深工位检测装置结构

　　这套激光测深装置的建模思路，并不是先画一个好看的外壳，而是从机加工现场最常见的深度判定问题倒推出来的。箱体、台阶孔、沉孔、槽底余量、焊接坡口深度以及装配后内腔位置，在普通车间里往往依赖深度尺、塞规或三坐标抽检。深度尺对操作者手感要求高，塞规只能判定合格区间，三坐标虽然准确，但节拍慢、装夹成本高，不适合放在机床旁边做快速复核。激光测深方案的价值，就在这几类场景之间：它不需要接触工件表面，能够把光束投射到目标位置，通过参考面与被测底面之间的距离变化获得深度信息，适合在工序间做快速确认，也可以嵌入半自动工位，对重复零件进行一致性检查。

　　从结构布置看，装置应优先区分测量头、支撑调整机构、基准贴合面和显示控制部分。测量头内部承担激光发射、接收与信号处理，外部需要留出稳定的安装孔位和散热空间；支撑部分不能只做成一根固定立柱，因为实际工件的开口方向、槽宽和高度差变化很大，必须保留俯仰、高度和水平位置的调节余量。建模时可以把立柱与滑座之间设计成可锁止的滑移关系，横向臂采用可调伸出长度，末端测量头通过回转座连接，这样光束能够垂直对准孔底或槽底。若光束与基准面夹角偏差过大，反射光会偏离接收区，测量值就会出现跳动，因此角度锁紧和定位销不能省略。

　　安装边界是这类设备容易被忽视的地方。台式使用时，底座底面应保持平整，底部可设置可调脚杯，用于补偿工作台面的轻微不平；底座前方需要留出工件推入空间，不能让支撑臂过度悬伸到操作者装夹区域。若用于生产线旁，装置整体宽度应控制在工位工具车可容纳的范围内，后侧预留线缆弯曲半径，侧向保留手轮或锁紧扳手的操作空间。测量头下方到工作台面的有效行程，要覆盖常见沉孔和槽深，同时设置机械限位，避免下行时碰撞工件。对于开口较窄的零件，前端探头外形应尽量收窄，防止壳体遮挡孔口；对于深腔件，则要考虑激光工作距离，不能让探头离底面过近导致超出量程。

　　功能实现上，装置不应被理解为简单把激光笔固定在支架上。真实测深需要稳定的参考零点。常见做法是在测量前以工作台面或专用标定块为基准归零，再将光束测到的底面距离换算为深度；若工件上表面本身就是基准，也可通过接触式靠面或辅助压脚确定上表面位置，再读取底面距离。结构设计中，基准面必须耐磨、易清洁，因为切屑和切削液会改变实际贴合高度。探头周围可设置遮光罩，减少车间强光、焊接弧光和金属反光对接收信号的干扰；面对深色氧化皮、油湿表面或粗糙铸造面时，还应在结构上预留倾角微调与反射靶片放置位置。

　　在机械加工车间里，这类装置最适合放在数控铣、钻攻中心或钳工复检区。零件完成粗加工后，操作者可以快速检查槽底是否还有余量，避免直接精加工时因刀长设定错误造成报废；对于批量沉孔，抽检速度明显快于反复使用深度尺。它也能服务于装配工位，例如检查轴承座孔台阶、阀体内腔限位面、夹具定位槽深度等。需要强调的是，激光测深并不替代高精度计量设备，它更偏向工序内的快速判定和防错，因此结构上应强调稳定归零、方便标定、抗污染和便于移动。

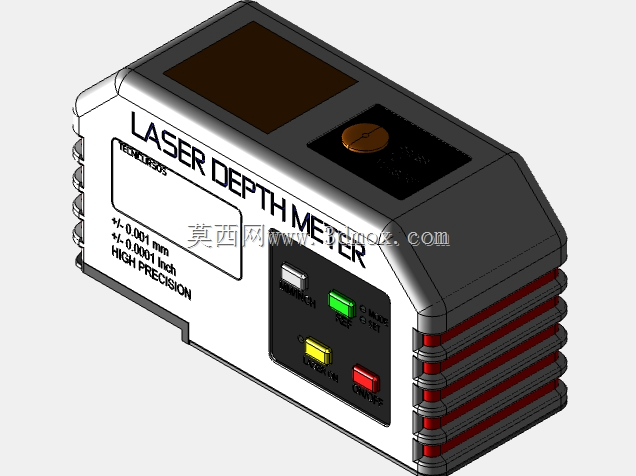

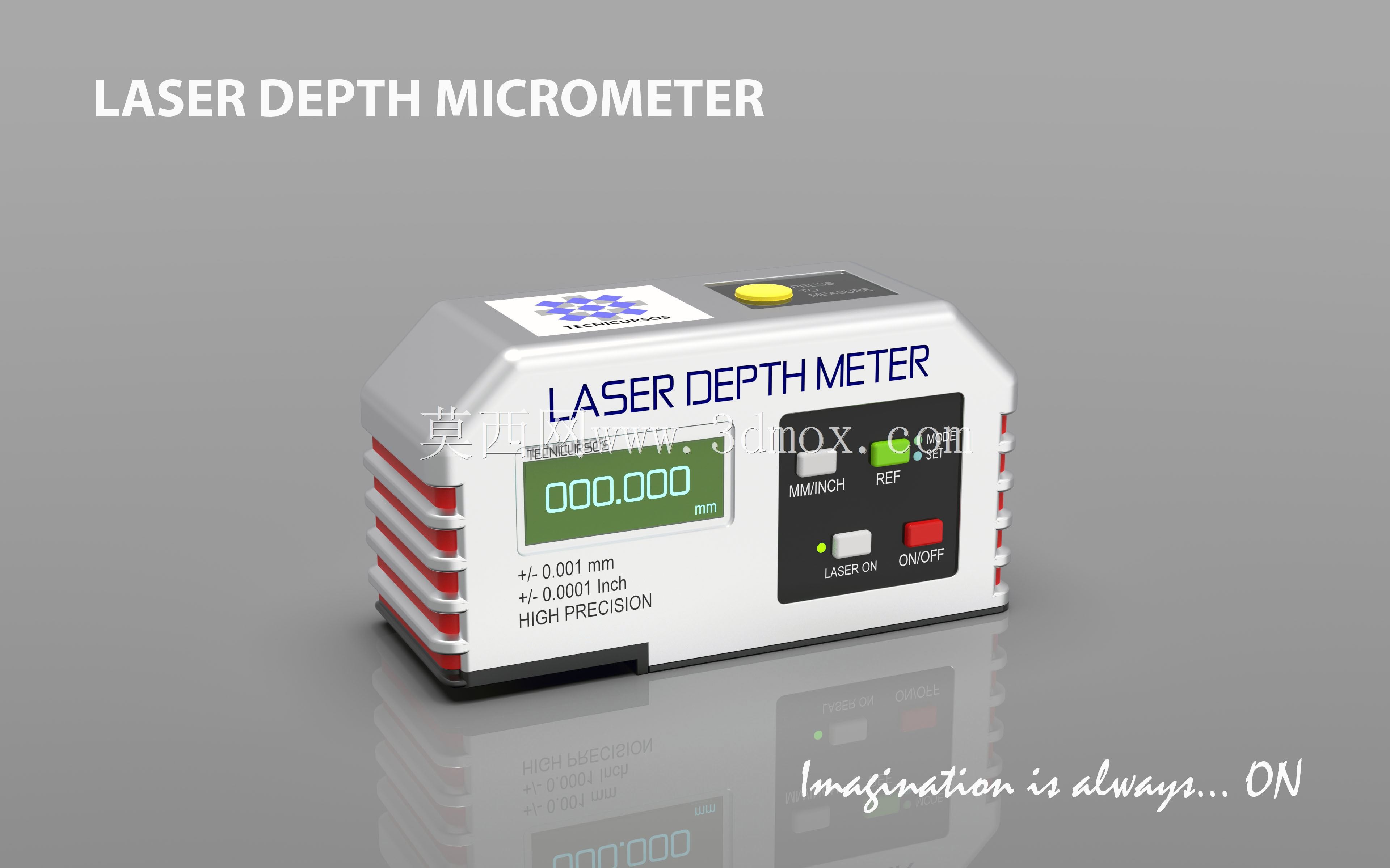

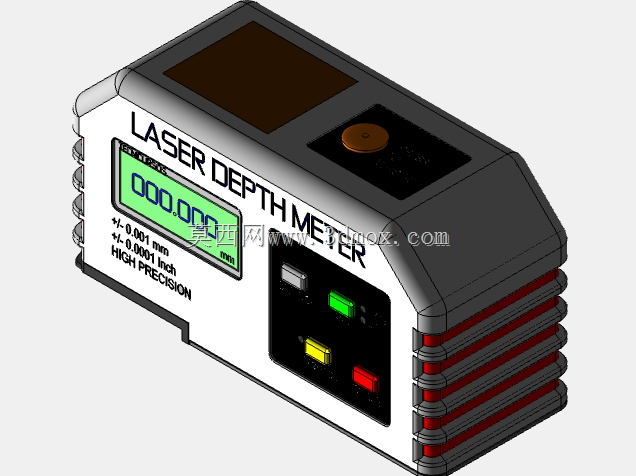

　　三维建模时，可将装置拆分为底座、立柱、升降滑座、横臂、旋转测量头、控制盒和遮光附件几个模块。底座内部可容纳配重或电气元件，外轮廓避免过多尖角；立柱与滑座之间采用直线导向面，锁紧件布置在操作者容易触及的一侧；横臂末端设置刻度或指示线，便于重复调整到同一伸出位置。控制盒不必追求复杂造型，但屏幕和按键区域应朝向操作者站立位置，线缆从支撑臂内部或后侧走线，避免悬垂在测量区。探头前端保留可更换保护片，既能防止工件碰撞损伤光学窗口，也能在油污环境下降低维护难度。

　　外形尺寸方面，整体高度应以成人站立操作时不需大幅抬手为原则，底座长度要保证立柱受力后不倾覆，尤其是横臂伸出较长、测量头偏重时，底座前端和后端都需要足够支撑面积。若装置经常在机床之间转移，底部可增加脚轮与驻车结构，但脚轮不能破坏测量时的刚性；若固定在专用工装上，则应通过螺栓定位，并在底座上加工找正基准边。对于需要接入自动化线的版本，支架侧面可预留传感器安装槽和线缆固定孔，使测深单元能够与工件到位信号、夹紧信号联动。

　　这套结构的核心，是把光学测量、机械定位和车间操作习惯合在一起考虑。光束提供非接触测量能力，支架提供姿态和位置调整，基准面保证每次读数有共同参照，防护结构则应对切屑、油污、振动和光线干扰。对结构设计人员来说，建模重点不在夸张外观，而在调节链路是否合理、测量轴线是否容易对准、零点标定是否顺手，以及设备在狭窄工位中是否会与工件、夹具和刀具路径发生干涉。把这些边界落实到三维模型里，装置才具备从概念走向现场使用的基础。
