便携自锁式盒尺高精度三维结构设计

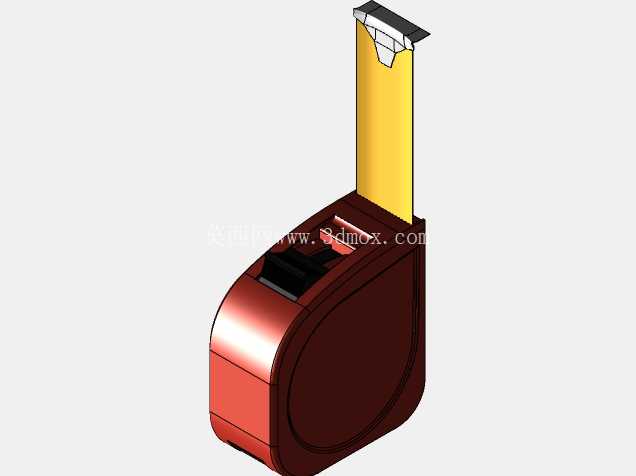

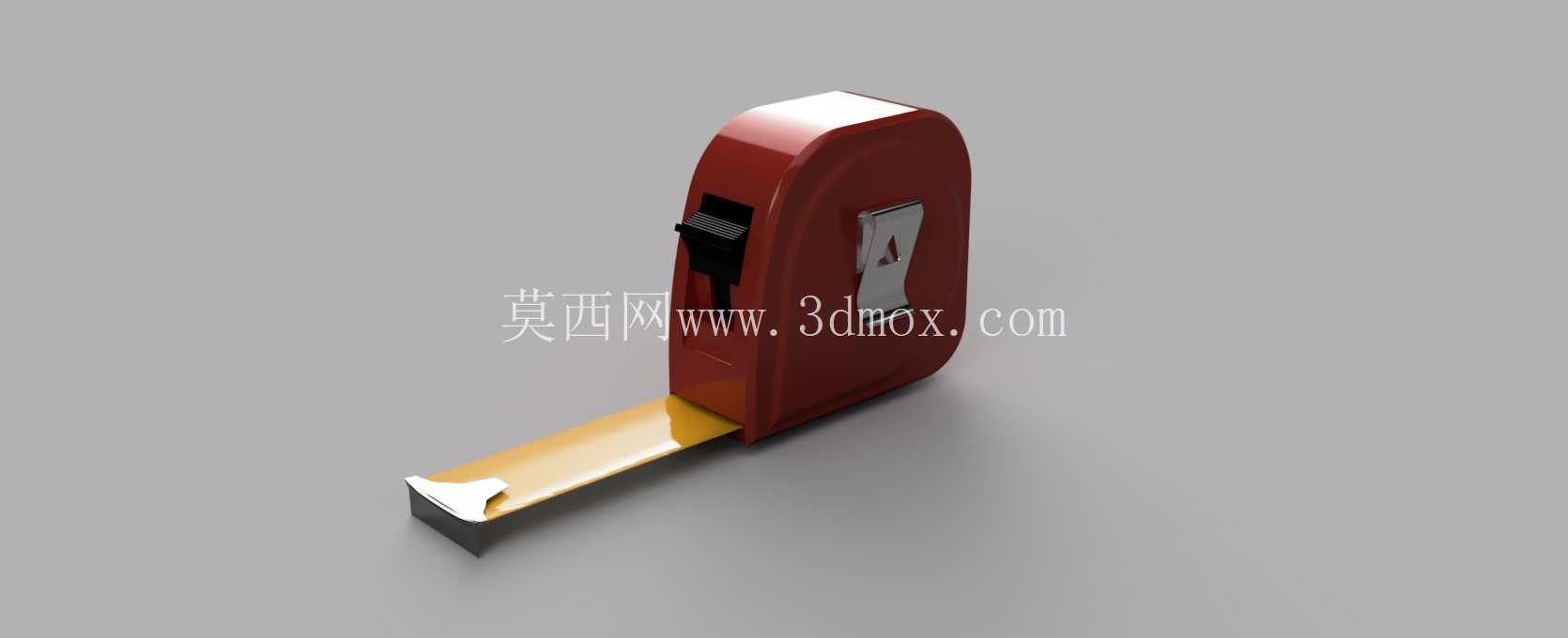

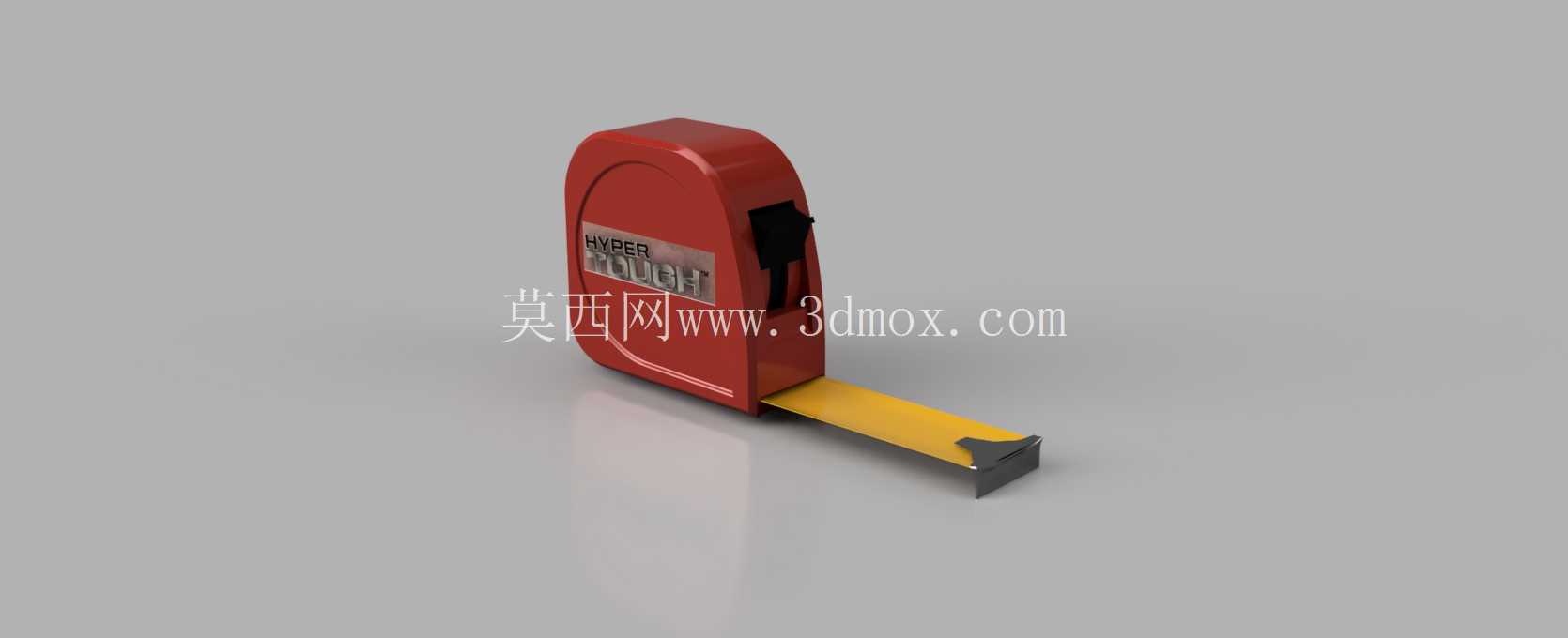

　　日常机械加工、家装施工、设备检修现场，随处可见这类盒式卷尺的身影，作为一线作业人员随身标配的长度测量器具，它的结构可靠性直接影响作业效率与测量数据准确性。这款卷尺的三维建模完整还原了实物的全部外部细节与核心锁定机构，没有做多余的简化处理，每一处结构都对应实际量产产品的功能逻辑。

　　从实际使用场景出发，卷尺的外壳采用弧面过渡的全包式结构，握持时贴合手掌虎口弧度，即便戴劳保手套操作也不会出现硌手、滑脱的问题，外壳边缘做了R2.5的圆角处理，避免日常磕碰出现应力开裂，同时跌落时能分散冲击力，保护内部卷簧与尺带结构。尺带出口处设置了耐磨金属导向嘴，既可以约束尺带拉出时的走向，避免尺带偏斜卡滞，也能减少尺带反复伸缩对外壳出口位置的磨损，长期使用不会出现出口磨毛刮伤尺带刻度的问题。

　　核心的锁定机构是这款模型重点还原的部分，侧面的按压式锁止键采用杠杆式结构，按下时锁块压紧尺带表面，依靠摩擦力阻止尺带回卷，松开时锁块在内部复位弹簧作用下抬起，尺带可在卷簧拉力下自动收回。建模时还原了锁块与尺带接触的防滑齿面，齿高0.3mm，既保证锁止时不会出现滑尺，也不会因为压力过大压伤尺带表面的涂层与刻度。尺带端部的L型金属挂钩做了活动间隙设计，这个0.8mm的活动量刚好抵消挂钩本身的厚度，保证顶测与勾测两种测量方式下的尺寸精度，挂钩端部的直角缺口可以挂住螺栓、钢筋等圆柱形工件，测量悬空长度时不需要额外人员辅助固定。

　　从尺寸边界来看，这款卷尺整体外壳尺寸控制在75mm×65mm×35mm范围内，可以轻松放入工装裤侧袋或者工具包的专用插袋，不会占用过多收纳空间。尺带宽度为16mm，拉出长度达到2米时依然能保持足够的挺度，不会出现弯折下垂的情况，单人操作即可完成常规长度测量，不需要额外托举尺带。尺带表面的哑光涂层处理在建模时也做了对应质感还原，实际使用中这种涂层可以减少光线反光，户外强光下也能清晰读取刻度数值，同时具备一定的防水防锈能力，潮湿环境下短期使用不会出现尺带锈蚀、刻度脱落的问题。

　　建模过程中没有忽略日常使用的细节结构，比如外壳背面的金属别扣，厚度1mm，弧度贴合腰带或者工具袋边缘，可以将卷尺别在腰间随时取用，别扣与外壳的连接采用嵌入式固定结构，避免长期插拔出现别扣脱落的问题。尺带回卷的缓冲结构也做了隐含还原，实际产品中尺带收回至末端时会有阻尼缓冲，避免金属挂钩高速撞击外壳导致碎裂或者弹开伤人，模型中对应位置的内部腔体预留了阻尼片的安装空间，完全匹配实物的装配逻辑。

　　对于结构设计从业者来说，这款模型可以作为手持类五金工具的结构参考，理解便携工具在握持手感、功能可靠性、耐用性之间的平衡设计思路，比如锁止键的按压行程设置为5mm，按压力度控制在15N左右，既不会因为误触导致锁止失效，也不会因为按压力度过大造成长时间操作手指疲劳。尺带的卷簧仓空间做了合理的冗余设计，既保证卷簧有足够的预紧力让尺带回卷顺畅，也不会因为预紧力过大导致尺带拉出时阻力过大，影响操作手感。

　　在设备安装、钣金下料、管线布设等作业场景中，这类卷尺的使用频率远高于其他长度测量工具，它的结构设计没有多余的花哨功能，所有细节都围绕耐用、精准、便携三个核心需求展开，建模时对每一处功能结构的还原，都能帮助从业者理解民用五金量具在量产设计中的工程考量，避免出现只追求外观好看而忽略实际使用体验的设计问题。
