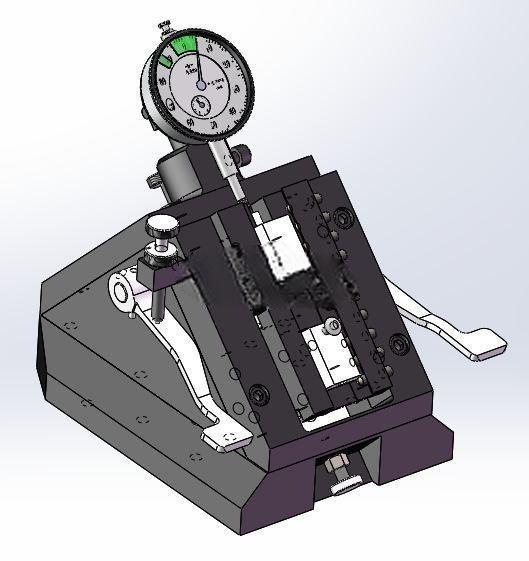

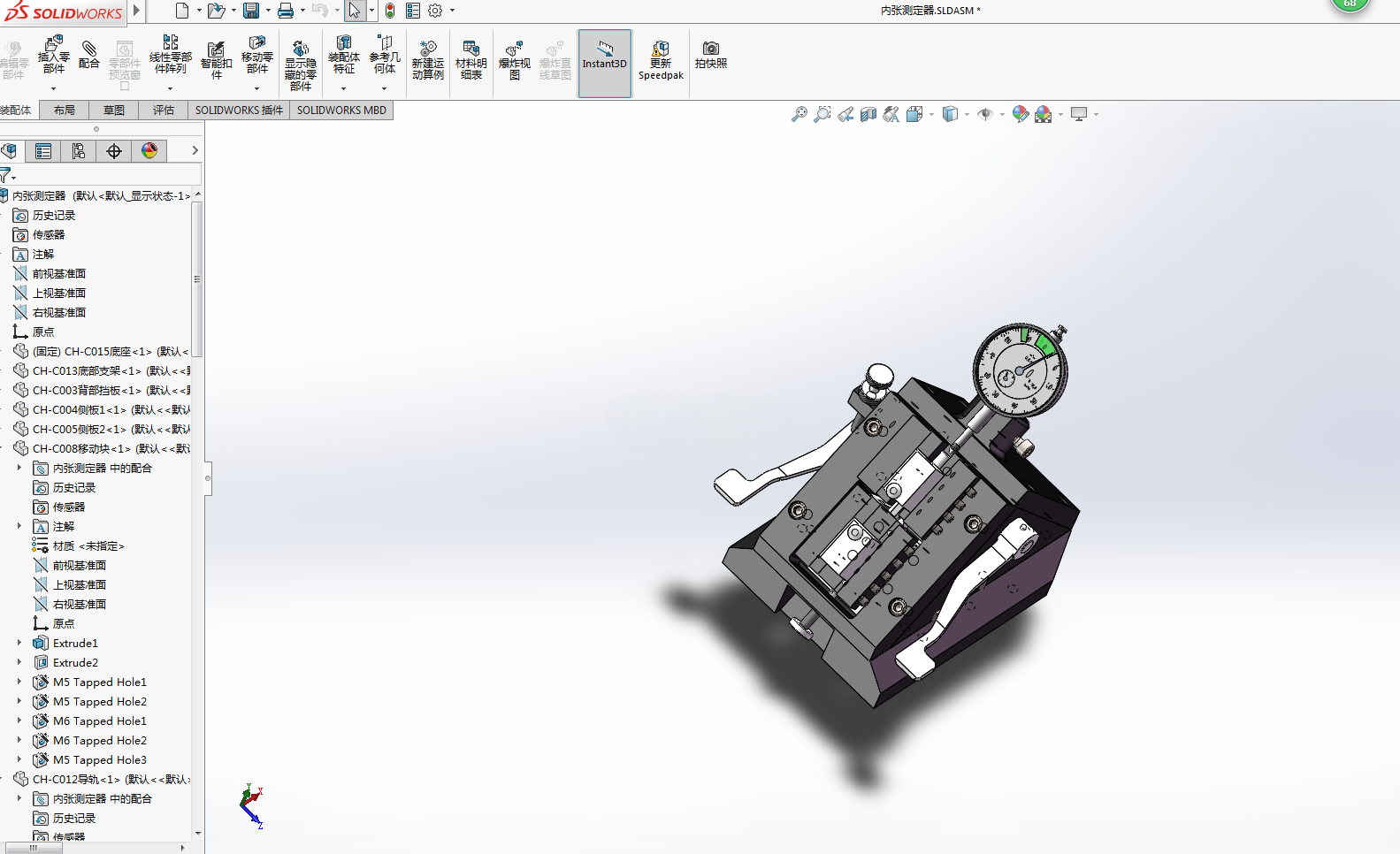

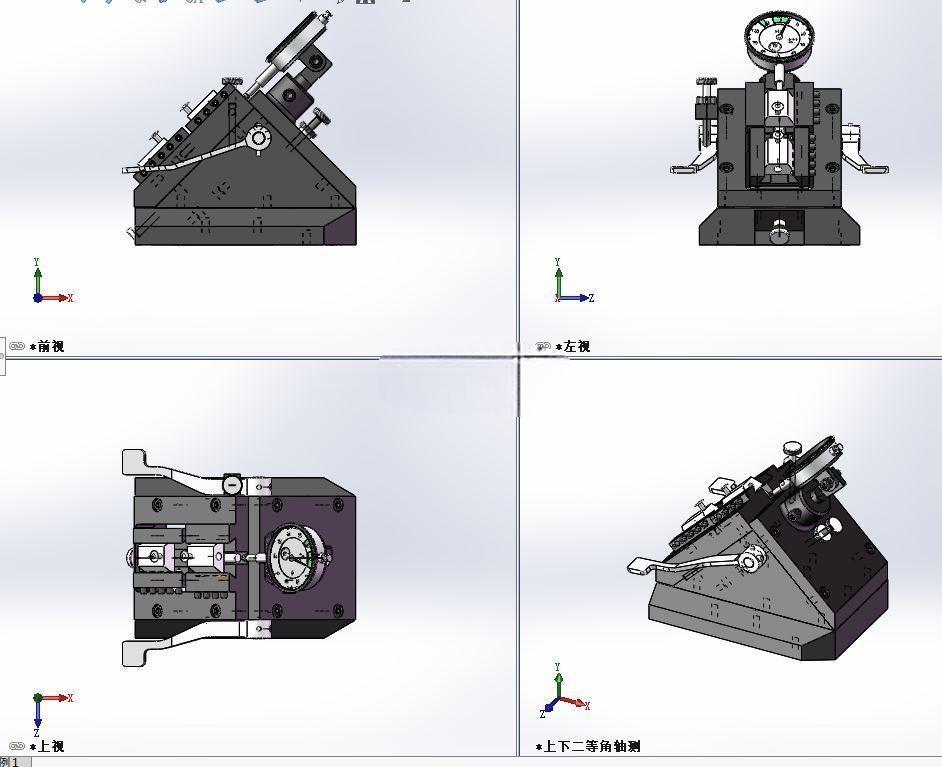

内径公差测定器sw16可编辑
该测定器用于圆环饼状类内孔内径的公差跳度测量，测量内孔直径范围在10至50毫米之间，10以下的产品需修改为特殊的测定子，以及结构相应的发生变化。该测定器适用场合比较多，如内孔内径，内孔沟道等的测量。传动结构采用偏心连杆传动，测量时，通过弹簧钢板的弹性作用，通过对手柄的操作，可以使得下侧滑轨上的滑块在滑轨中进行移动，进而带动两测定子之间的距离产生改变。通过测定子之间距离的改变，一方面方便产品的夹持，另一方面则通过上滑块的中部的测定杆传动到百分表，引起百分表数值的改变。最终达到测量公差的判定。测量前需进行标准件的校正。
