园艺自动灌溉分水控制装置

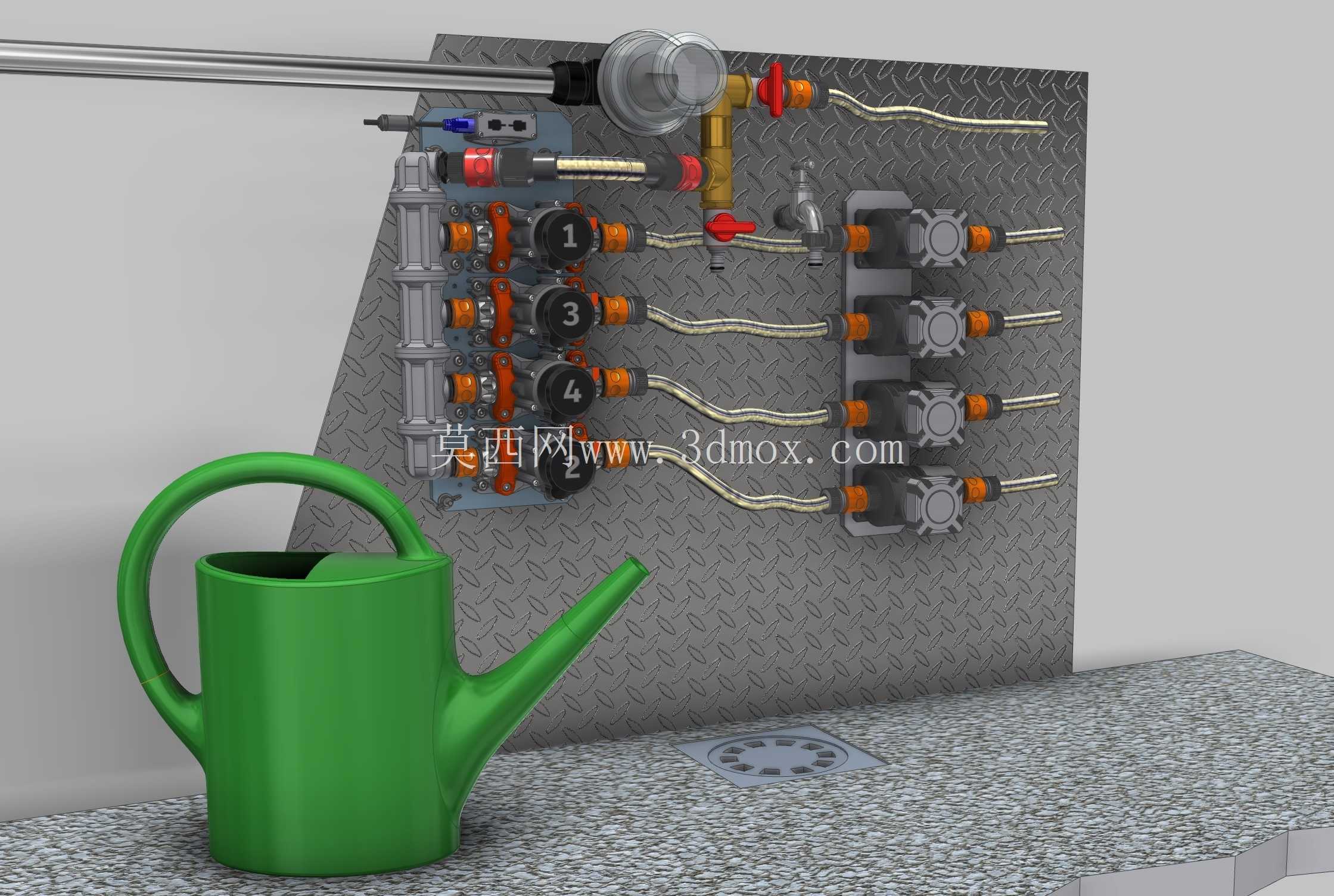

　　这套灌溉分水控制装置的设计出发点，是解决家庭园艺、小型温室以及露台种植场景里，多区域浇水时人工逐路开关、水压不稳导致出水不均的痛点。整套装置以花纹防滑钢板作为安装背板，所有管路、阀件、计量组件都集成在同一块安装板上，不需要在墙面零散打孔固定零散配件，现场布设时只需要将进水主管接入装置左侧的总进水端，再把四路出水软管分别引向不同的种植区块，就能完成整套灌溉系统的核心管路搭建，大幅减少现场配管的工作量。

　　从管路布局来看，进水端首先经过总控球阀，再接入调压组件，调压段配套了压力表实时反馈入口压力，操作人员可以根据不同种植区的需水特性调整输出压力：比如育苗区需要低压慢淋避免冲散基质，果菜种植区可以适当调高压力保证滴灌带末端出水充足。调压后的水流进入四路并联的分水支路，每一条支路都独立配置了带编号的手动截止阀与流量调节旋钮，编号1到4的标识直接做在阀件旁的安装板上，运维人员不需要对照管路图纸就能快速对应到对应的灌溉区域，日常切换灌溉区块、排查某一路管路堵塞的时候，只需要操作对应支路的阀门，不会干扰其他支路的正常通水状态。

　　装置的出水端全部采用标准软管快插接头，适配园艺灌溉常用的编织输水软管，接头处做了防脱卡扣设计，通水带压的时候不会出现软管崩脱漏水的问题。背板底部预留了地漏安装位，装置检修或者阀件泄压时排出的余水可以直接通过地漏排走，不会在安装台面积水，周边配套的浇水壶可以在系统断电或者临时需要补浇单株植物的时候手动取水使用，兼顾自动灌溉和临时人工补水的使用需求。

　　结构设计上，背板选用花纹钢板一方面提升整体刚性，挂载满管路和阀件之后不会出现板面变形，另一方面防滑纹理在车间预装、现场搬运的时候也能减少磕碰打滑的风险。所有阀件的安装位置都预留了足够的操作空间，手柄旋转全程不会和相邻管路、背板发生干涉，日常开关阀门的时候手部有充足的活动余量，不需要借助额外工具就能手动操作。管路走向全部采用横平竖直的排布逻辑，金属硬管段用来做阀件之间的刚性连接，出水段用柔性软管过渡，既保证整体管路的定位精度，也能抵消通水时的水锤震动，避免长期运行后接头处出现松动渗水。

　　安装边界方面，整套集成装置的背板尺寸适配常规墙面挂装需求，进水接口位于装置左侧上部，四路出水接口横向排布在装置右侧，安装时需要在背板左右两侧预留不小于二十厘米的操作空间，方便后续更换阀件、插拔软管；装置前方预留足够的开门操作空间，避免阀门手柄被周边障碍物挡住无法完全开启。装置底部距离地面或者台面的高度建议预留出地漏的安装高差，保证泄压排水可以自然流入地漏，不会出现积水倒灌的问题。

　　在实际应用中，这套装置既可以用于家庭阳台的多盆花卉自动灌溉，也可以小型大棚里作为分区灌溉的控制中枢，不同支路可以对应不同的作物片区，通过手动调节每一路的开度就能匹配不同作物的需水量，不需要额外搭建复杂的自控系统，低成本实现分区灌溉的功能。整套结构所有零部件都采用标准化的水暖通用件，后期维护时任意一个阀件、接头损坏都可以直接采购同规格配件替换，不需要整体更换装置，运维成本很低。建模过程中所有管路的通径、阀件的安装孔位、接头的连接尺寸都按照实际水暖配件的实物尺寸1:1还原，装配时全程做了干涉检查，确认所有运动部件的行程范围内没有零件碰撞，导出的装配结构可以直接用于安装指导、施工布局参考，也可以作为园艺灌溉设备二次开发的基础结构，在此基础上加装电磁阀、定时控制器就能升级为全自动定时灌溉系统。
