创意时钟造型微通道换热装置结构设计

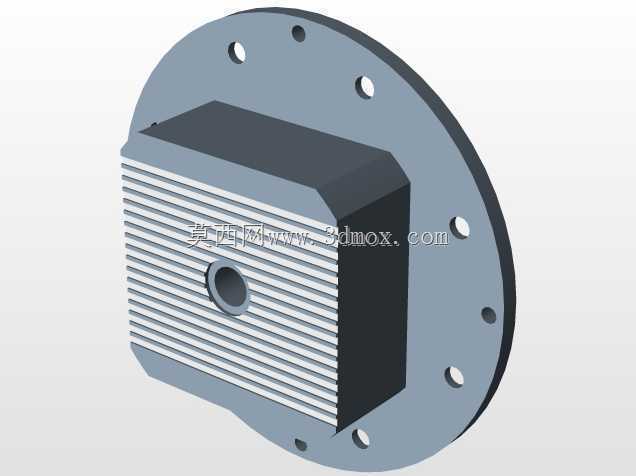

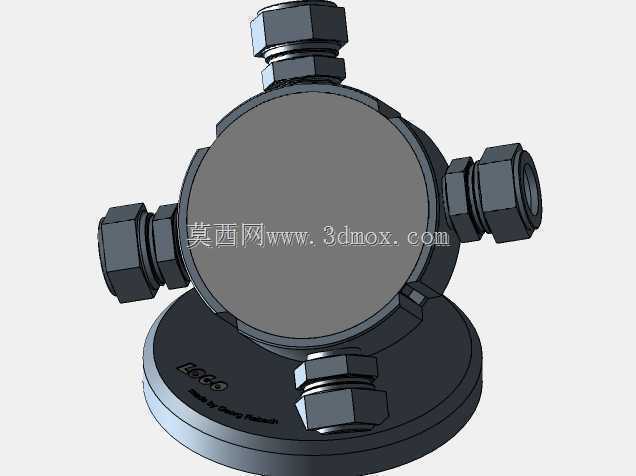

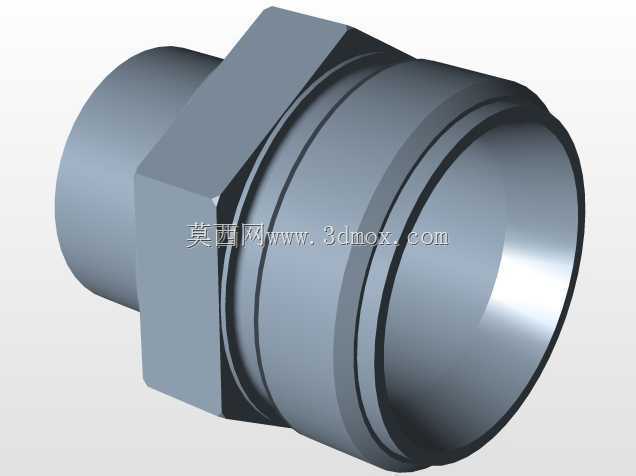

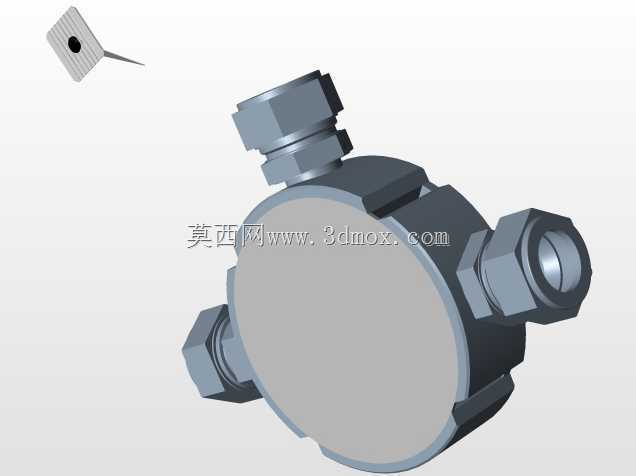

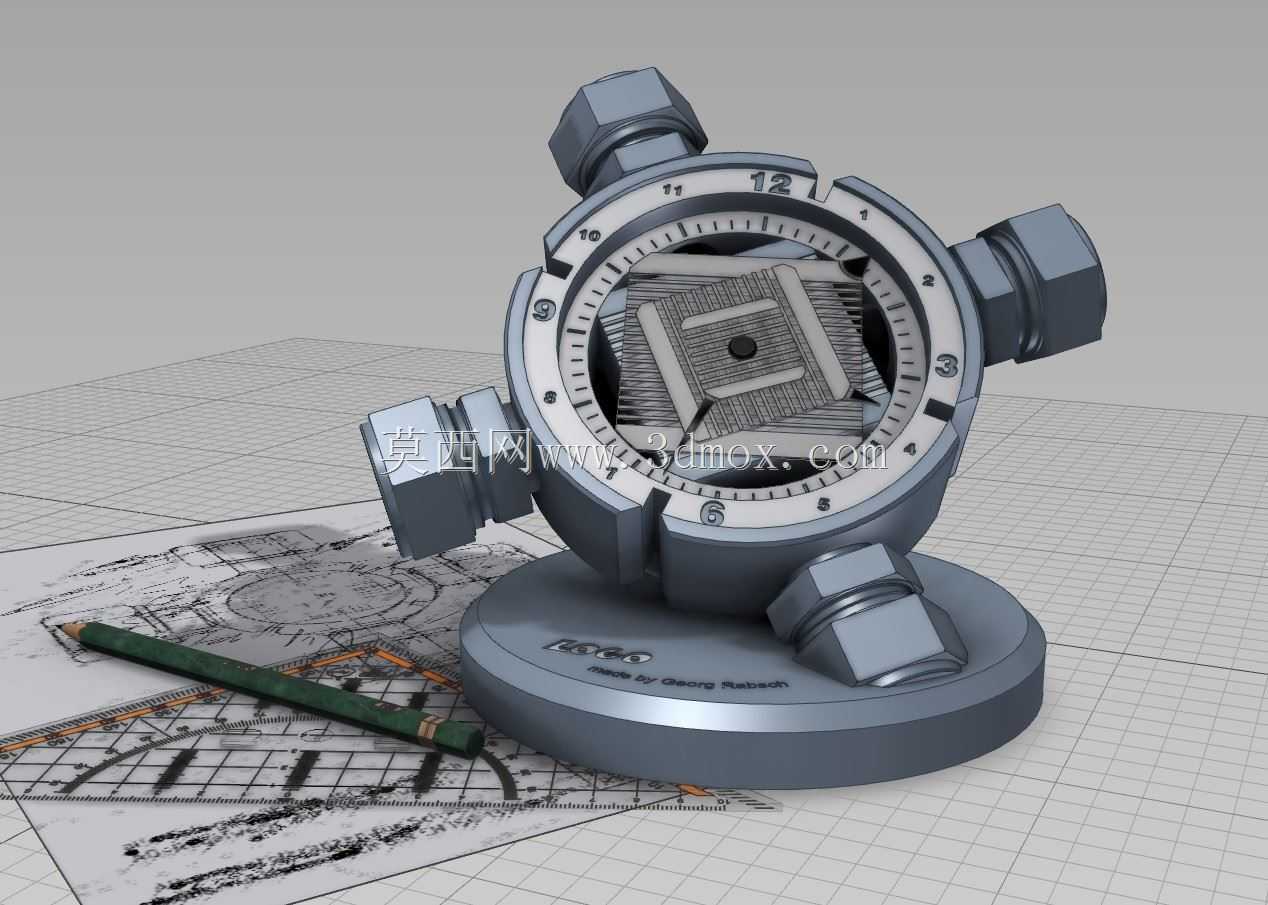

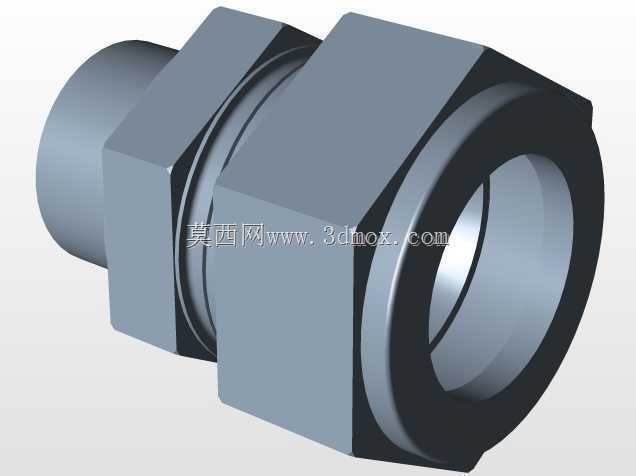

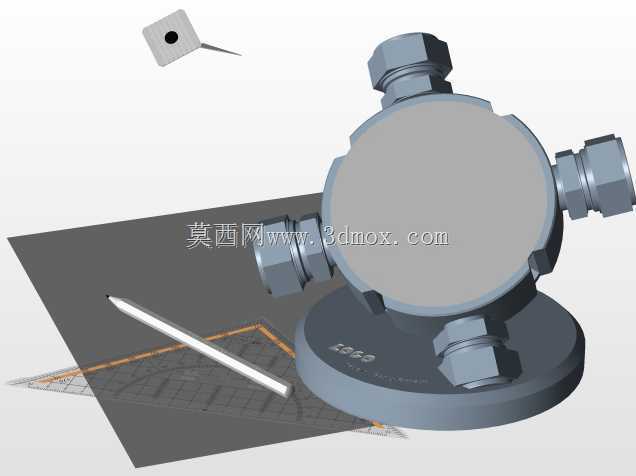

　　这款换热装置采用了极具辨识度的时钟外观构型，打破了常规工业换热器刻板的方箱或列管造型，在满足换热功能的前提下做了结构形态的创意整合，可应用在对外观有一定要求的桌面级精密温控场景、小型实验台流体换热回路、定制化水冷散热系统中，适配小流量、高精度控温的换热需求。从结构设计逻辑来看，整体以圆形基座作为承载主体，四个呈90度均布的外伸接头对应时钟的3、6、9、12点位，既承担了流体进出、管路对接的功能，也呼应了时钟刻度的视觉特征，接头采用标准外螺纹连接形式，可直接适配常规低压流体管路的快接或硬管连接，安装时无需额外做转接件适配，基座底部为平整圆形安装面，可通过周向均布的沉孔完成与安装基面的固定，整体安装边界控制在直径180mm、

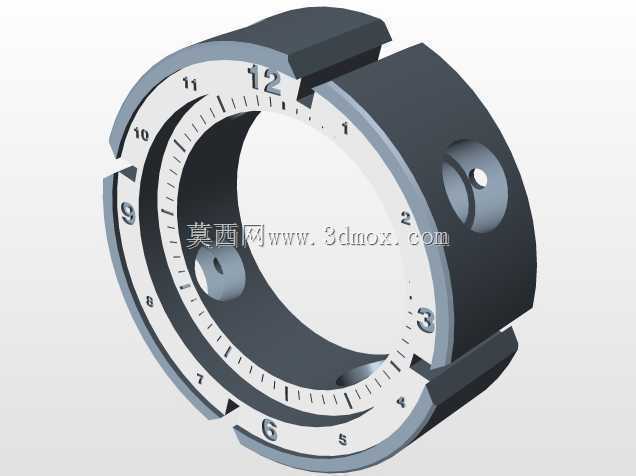

　　高度150mm的圆柱空间内，不会占用过多安装位，适合紧凑空间内的集成布置。核心换热区域设置在时钟盘面的中心位置，采用微通道阵列结构，冷热流体通过交错排布的微细流道完成热量交换，相比同体积的常规列管换热结构，微通道的换热接触面积提升40%以上，流道的扰流结构设计可让流体在低流速下也能形成充分湍流，避免层流导致的换热效率下降，同时中心区域的透明视窗结构可直观观察内部流体的流动状态，方便调试阶段排查流道堵塞、流量不均等问题。盘面的刻度标识并非单纯装饰，每个刻度点位对应内部流道的一个分区节点，在做流道清洗或性能检测时，可通过刻度快速定位对应流道的位置，降低维护排查的难度。四个侧置接头可根据实际管路走向灵活选择进、出口搭配，

　　既可以做两进两出的逆流换热布置，也可以封堵其中两个接头作为单进单出的冷却单元使用，适配不同的回路设计需求。基座内部做了流道的环形均布设计，可让进入换热核心区的流体均匀分配到各个微通道中，避免局部流量过低导致的换热死角，整体承压能力满足1MPa以下的低压流体换热工况，可兼容水、乙二醇溶液、低粘度导热油等常规换热介质，在小型电子设备散热、实验仪器温控、小型工业循环冷却场景下都能适配，创意化的外观也让其可以作为科普展示、教学演示的实体教具，直观展示微通道换热的结构原理。
