四层重载仓储置物货架结构设计

　　这套四层重载置物货架的建模思路，首先围绕仓储与车间现场的实际承载需求展开。在机械加工车间、备件库房、装配工位旁以及电商仓储区域，物料往往以成箱、成托或散件形式堆放，地面直接码放既不利于清点，也容易造成底层工件受压变形、受潮或磕碰。货架的核心作用就是把垂直空间利用起来，通过立柱、横梁与层板组成稳定的承载框架，使货物分层存放，通道保持畅通，搬运作业也更有秩序。

　　从结构上看，货架采用四根立式立柱作为主要承重骨架。立柱沿高度方向均匀布置多排调节孔，孔位既是减重特征，也是横梁挂接高度的调节依据。这种孔型设计在实际产品中常见于角钢或冷弯型钢立柱，配合卡扣式连接件，可以根据货物高度灵活调整层间距，而不必在现场进行焊接或大量钻孔。建模时需要重点还原立柱截面、孔距规律以及端部与底脚的配合关系，因为这些特征直接决定装配干涉检查和后期出图的准确性。

　　层板部分采用平整板式结构，表面呈现木质或复合板质感，边缘搭放在前后横梁上。横梁承担层板传递下来的均布载荷，并将力传递到两侧立柱；层板本身则保证货物底面有连续支撑，避免箱件、工装或小型设备局部悬空。对于重载工况，层板厚度、横梁跨度与支撑点间距需要匹配：跨度过大时，横梁中部挠度会增大，层板也容易在集中载荷下产生凹陷；若支撑过密，则会增加材料用量和自重。模型中四层平行布置，层间净空一致，适合存放高度相近的周转箱、工具包、零部件盒及中型工装。

　　框架稳定性主要依靠矩形平面结构与节点连接来保证。四根立柱在平面上形成长方形边界，前后左右的横梁把立柱连成整体；在实际使用中，还可根据需要增加背部或侧向斜撑，以抵抗叉车误碰、地面不平或偏载引起的侧向力。底脚处设置扩大支撑面，能够降低立柱对地面的压强，同时便于通过膨胀螺栓与混凝土地面固定。若用于车间通道旁，底脚位置还应避免突出到叉车行驶路径内，防止托盘搬运时碰撞。

　　外形尺寸方面，这类货架通常以标准托盘或常用周转箱宽度为模数确定长度与深度。长度方向需兼顾单根横梁的承载能力和库房柱网间距；深度方向则要保证货物能够完全落入层板支撑范围，背后不宜留出过大无效空间。高度方向由层数、层间净空和顶部安全余量共同决定，最上层货物应考虑人工取放或登高车作业高度，不能只追求储存格数。安装边界上，货架背部与墙面之间宜留出检查和通风距离，多组货架并排时应保证立柱对齐、横梁标高一致，主通道宽度还需满足搬运设备转弯半径。

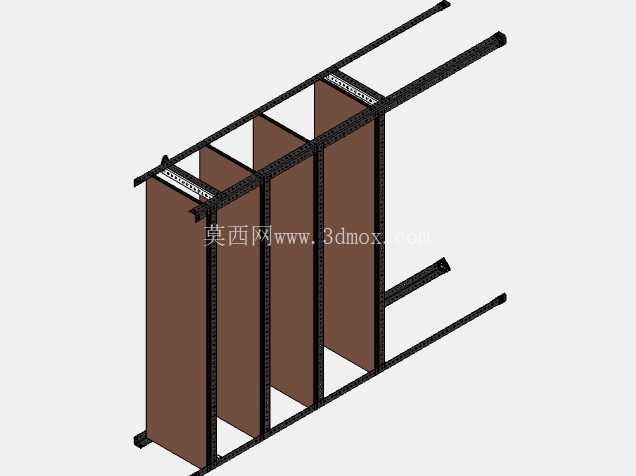

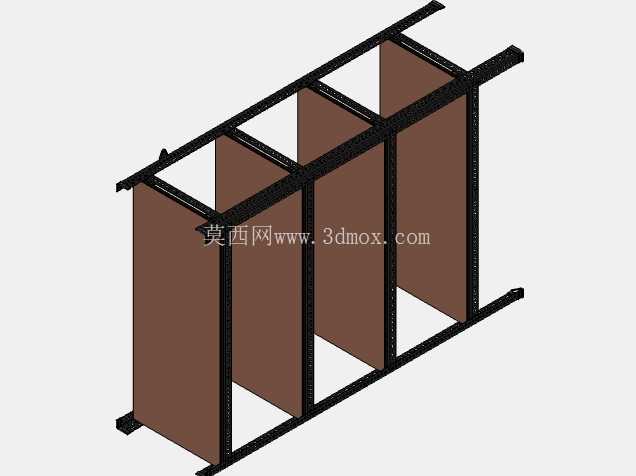

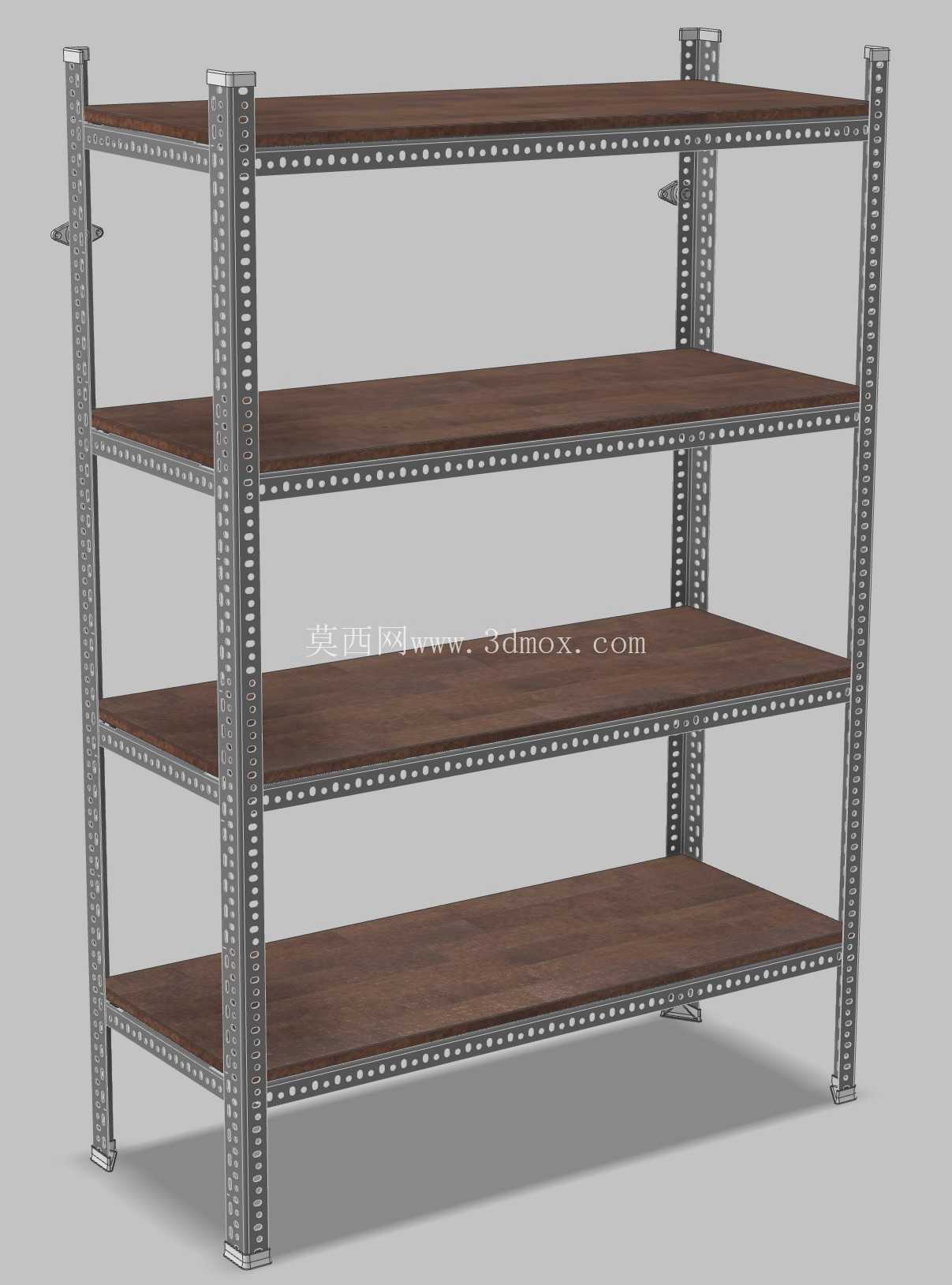

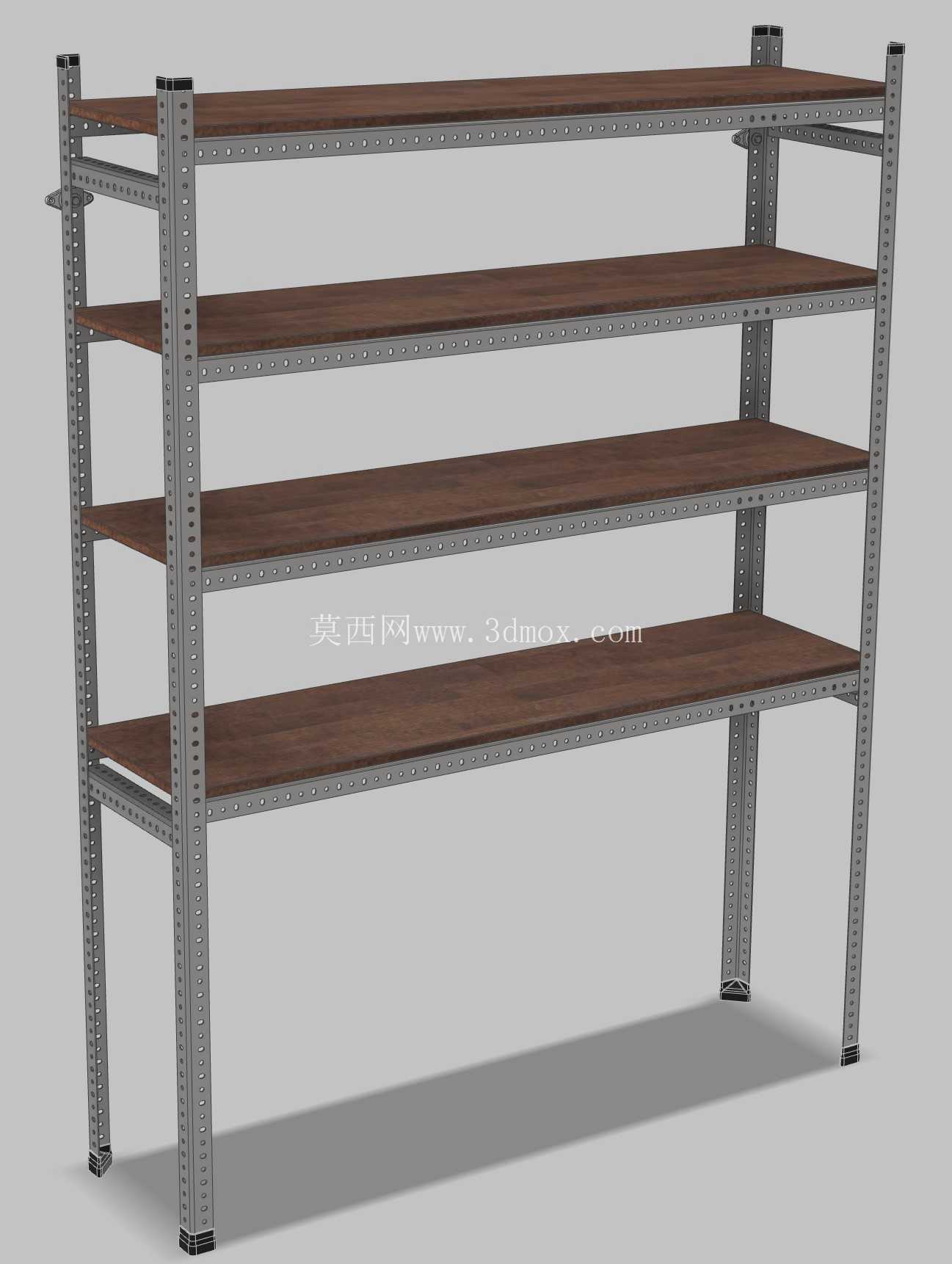

　　从建模细节看，立柱上的连续孔位、横梁端部挂接结构、层板边缘搭接关系以及底脚支撑形态都被清晰表达，便于进行装配关系核对。渲染图中金属框架与深色层板形成明显材质区分，能够帮助结构设计人员判断构件层次，也可用于方案汇报和库房布局预览。对于从事仓储设备设计的工程师来说，这类模型的价值不在于复杂曲面，而在于承载路径、调节方式、安装边界和现场适用性的准确表达。

　　在实际选型时，还需要结合货物单重、每层均布载荷、叉车作业方式和地面条件校核立柱稳定性与横梁挠度。若存放油品、切削液或重型模具，应增加层板固定和防坠落措施；若用于洁净装配区，则可在层板表面增加防滑垫或限位挡边。整体而言，该货架结构形式简单、承载明确、空间利用率高，适用于车间辅料存放、备件库管理、维修工位收纳以及中型物料周转等多种场景。
