拖拉机三点悬挂式农用旋转割草机

　　这套机具的核心使用场景集中在大田作物行间清草、果园株间除草、牧场荒草地整平以及休耕地秸秆残茬粉碎作业，整机通过拖拉机后部标准三点悬挂接口完成挂载，动力由拖拉机PTO动力输出轴经传动轴传入齿轮减速箱，再驱动刀盘总成完成旋转切割。从田间实际作业逻辑来看，这类宽幅旋转割草机不需要额外配置独立动力单元，完全依托拖拉机的液压悬挂系统控制作业高度与转运状态：转场时驾驶员操作液压提升臂将整机抬升至安全离地高度，避免田埂、乡间碎石路磕碰刀盘护边；进入作业地块后缓慢降下机具，让底部滑撬贴合地表，依靠滑撬的支撑作用自动跟随田面起伏，即便地块存在小幅坡度、表层土壤软硬不均，也能保持割茬高度稳定，不会出现刀盘啃土或者留草过高的问题。

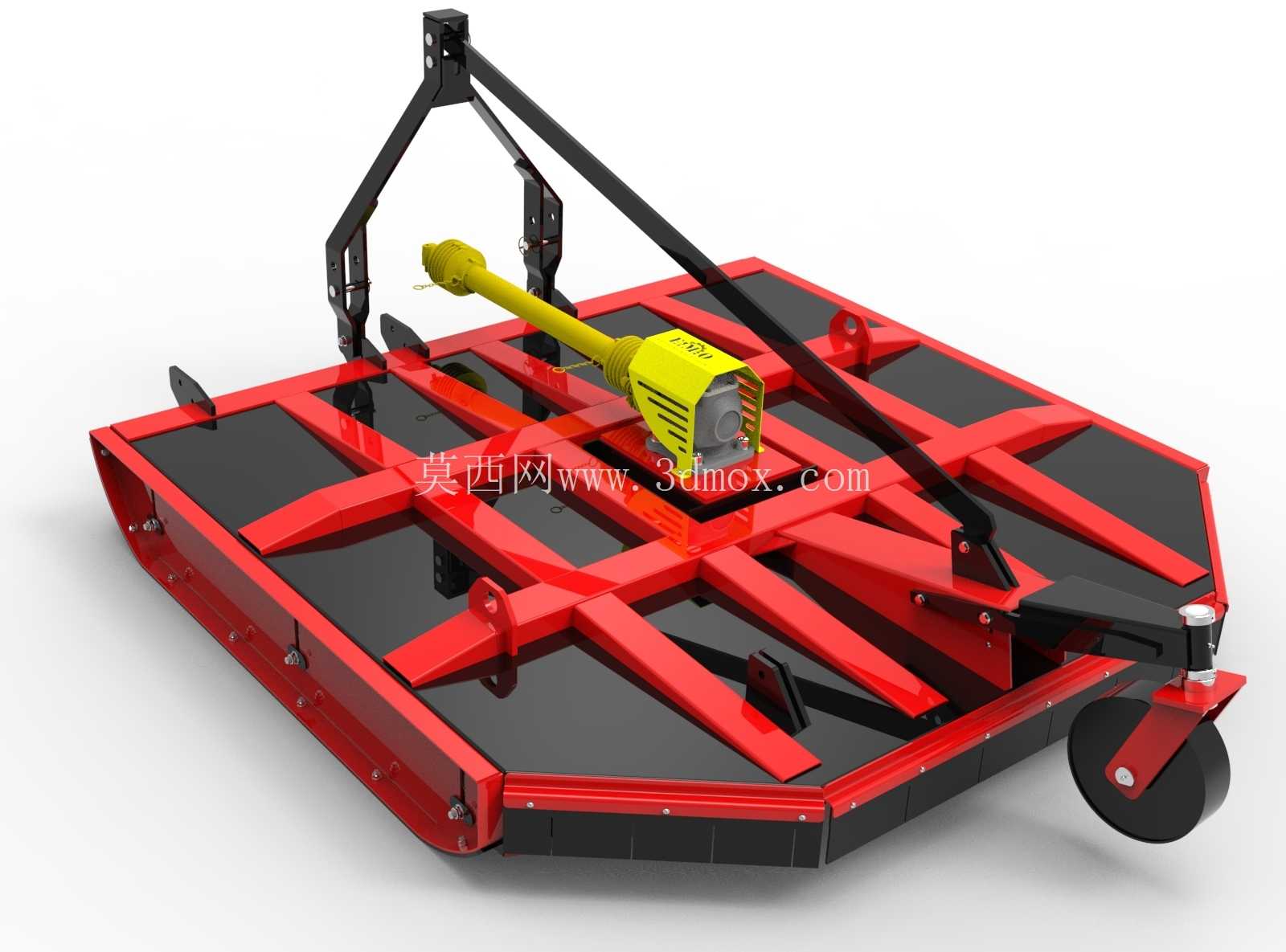

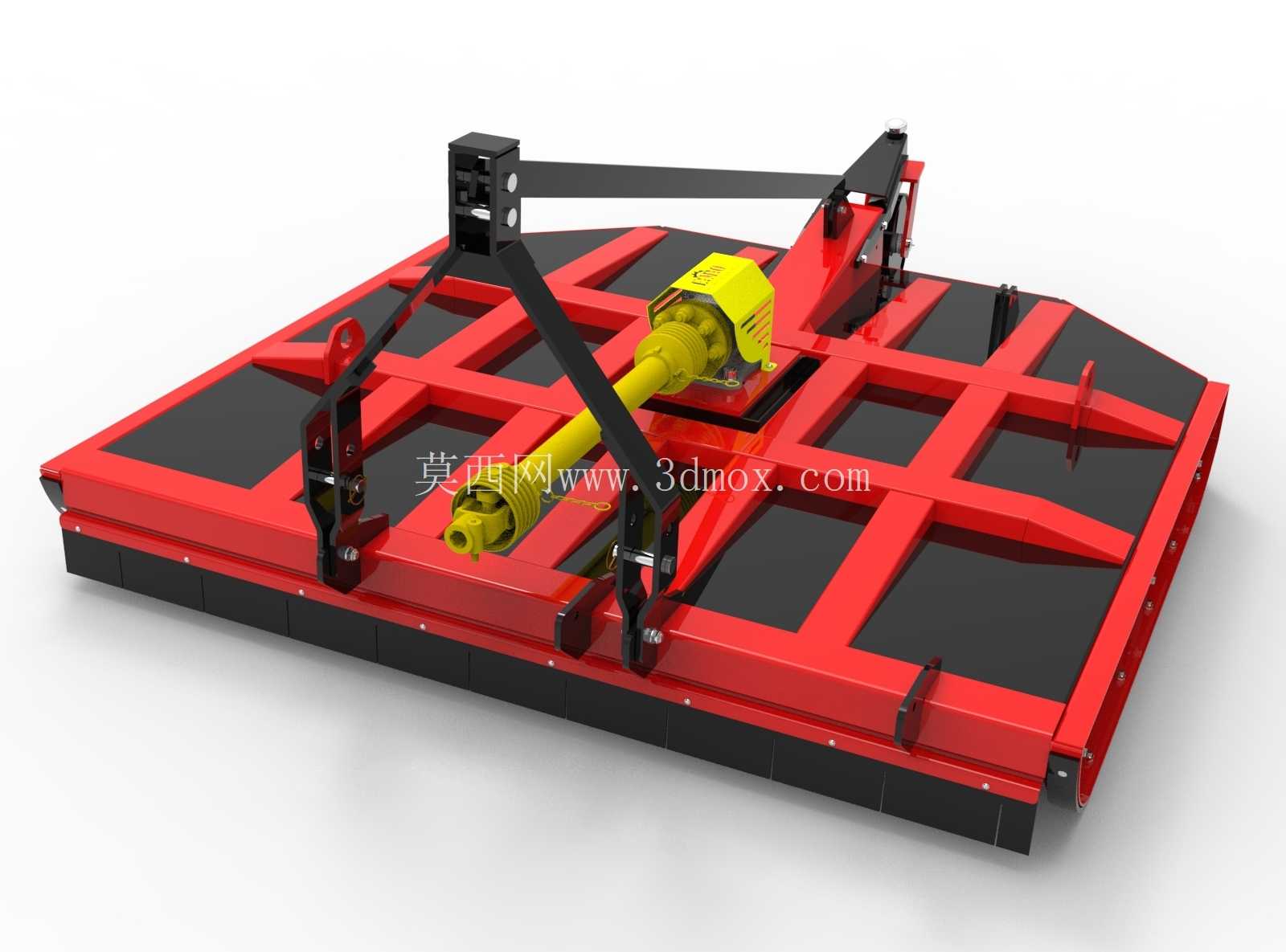

　　结构设计上，整机框架采用矩形钢管拼焊成十字交叉承力网格，红色涂装的主梁既承担拖拉机三点悬挂传递的牵引载荷，也约束底部黑色防护盖板的形变边界，宽幅作业面在保证2米以上有效割幅的同时，网格梁把大尺寸平板的受力拆分为多个小跨度支撑段，即便高速旋转的刀片击打土块、小石块产生冲击载荷，护板也不会出现大面积凹陷变形。前端悬挂架的两个下挂点与中央上拉杆形成稳定三角约束，挂接孔位匹配多数农用拖拉机的标准悬挂尺寸，安装时先对接两个下拉杆锁销，再调整中央拉杆长度让整机前后保持水平，最后连接带黄色防护套的PTO传动轴，传动轴两端的万向节可以补偿悬挂升降过程中产生的角度偏差，避免动力传递过程中出现卡滞、万向节过载掰断的故障。

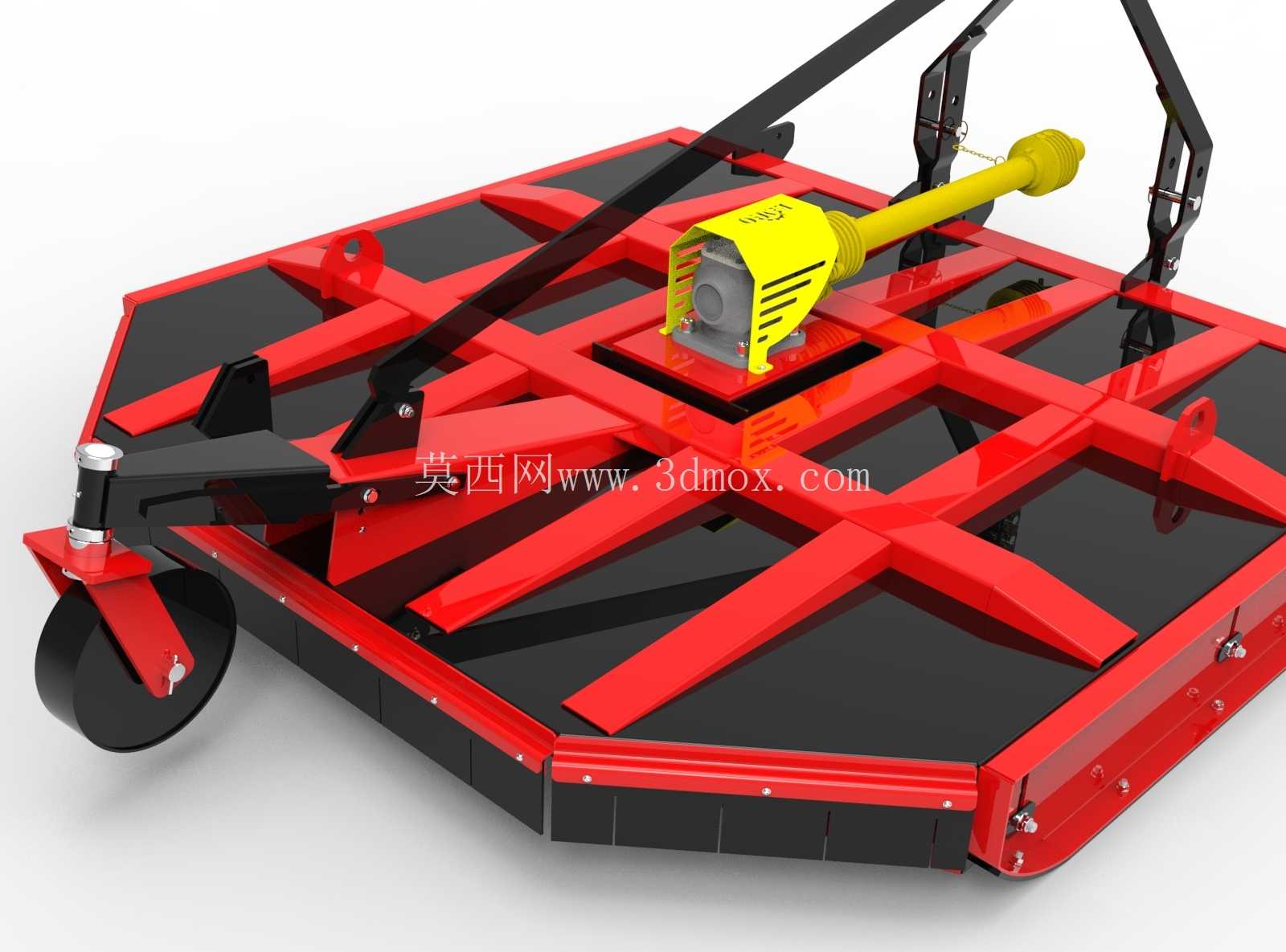

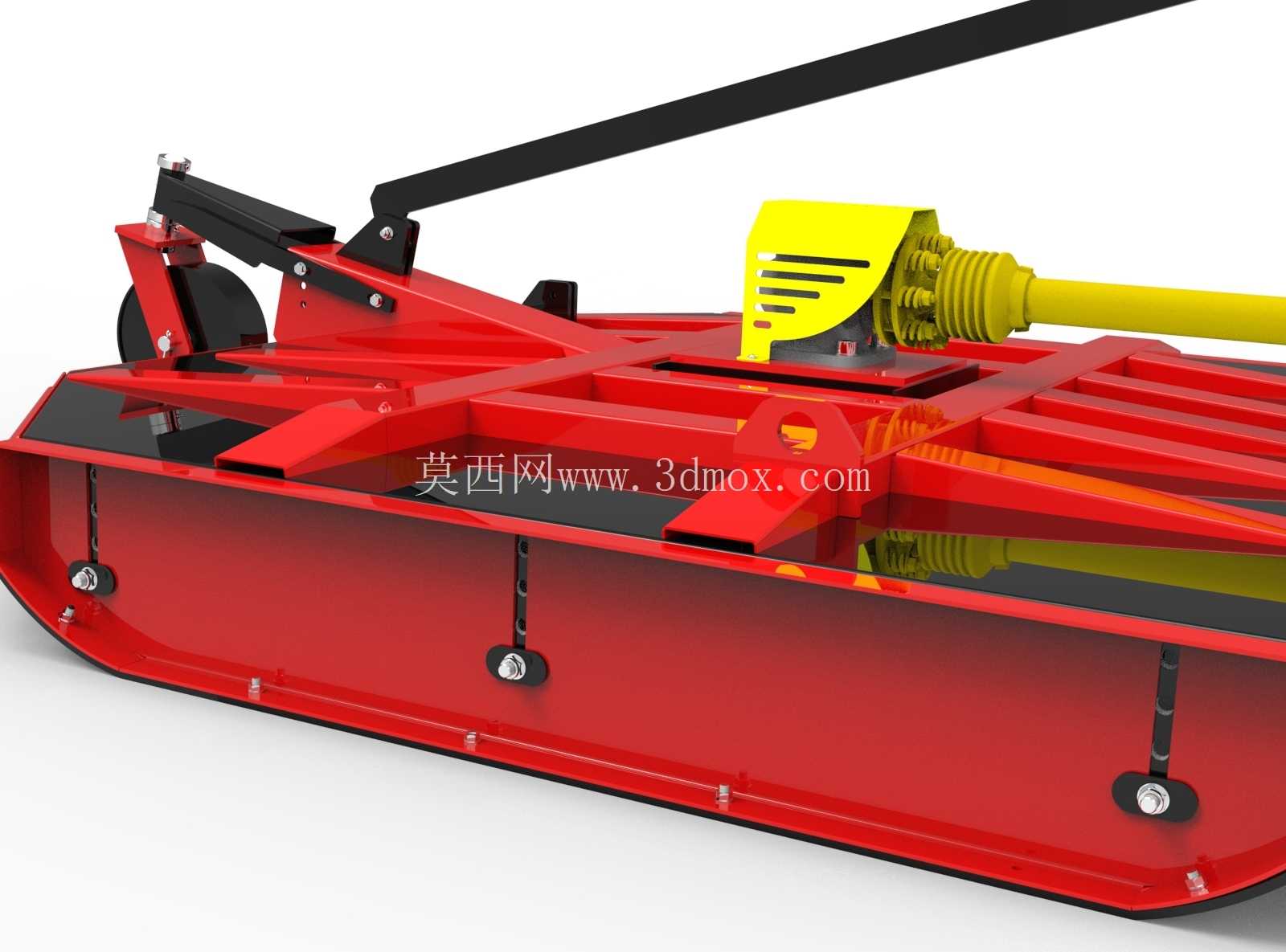

　　侧边配置的小直径限深轮是作业精度的关键调节部件，轮架通过多组调节孔位与主机架连接，农户可以根据田间农艺要求上下调整轮体安装位置：割草留茬高度要求低时，把限深轮向上固定，刀盘整体相对下沉；果园作业需要保留一定草高保墒时，将限深轮向下调整，抬升刀盘切割平面。刀盘区域外围的黑色护圈采用加厚耐磨钢板弯折成型，一方面阻挡高速旋转刀片甩出的碎草、碎石向侧边飞溅，保护作业人员与周边果树主干，另一方面护圈底边做了圆弧翻边处理，机具在小幅侧移时不会刮蹭田面垄沟，减少拖拽阻力。

　　从安装边界来看，整机宽度适配主流中等马力拖拉机的后轮轮距，作业时机具两侧不会超出拖拉机轮胎太多，小地块转向时可以灵活调头；悬挂状态下整机纵向长度控制在拖拉机后部安全距离内，乡村道路转场时不会因为悬伸过长导致转向扫尾。传动减速箱采用铸铁壳体，内部锥齿轮把PTO的水平输入动力转换为刀盘的竖直旋转动力，箱体侧边预留的注油、放油口方便日常维护更换齿轮油，输入轴端的黄色防护罩完全覆盖传动轴连接叉，避免作业过程中杂草缠绕旋转轴。

　　设计阶段特意把整机重心布置在靠近悬挂挂点的位置，拖拉机悬挂作业时前端配重不需要额外增加太多，就能保证转向轮的附着压力，不会出现地头转向时前轮发飘的问题。底部切割刀片采用铰接方式固定在刀盘座上，刀片碰到坚硬障碍物时可以向后小幅摆转避让，抵消冲击载荷，避免硬连接导致刀片断裂或者刀盘轴弯曲；日常磨损后只需要拆开单个刀片的固定螺栓即可快速更换，不需要整体拆解刀盘总成。框架上的多道加强筋沿着牵引受力方向布置，拖拉机起步拖拽时拉力直接沿主梁传递到整个作业幅宽，不会出现框架局部应力集中开焊的问题，护板与框架之间采用螺栓锁紧而非整体焊接，后期护板出现磨损变形时可以单独拆换，降低整机长期使用的维护成本。
