多蔬菜自动播种作业车结构设计

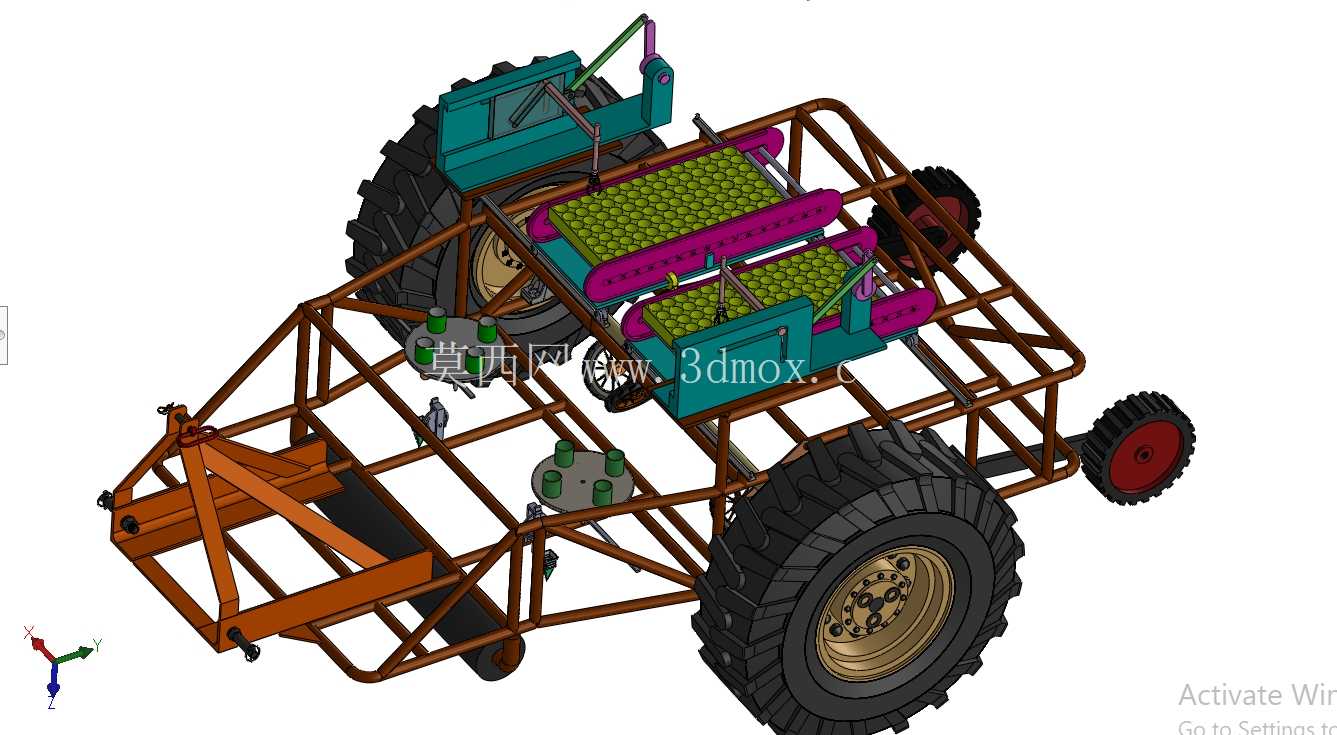

　　这套结构围绕设施菜地与露地小块田的精量播种需求展开，整车采用四轮承载、管架式车身的布置方式，把行走底盘、播种执行单元、种盘承载区域和前端挂接结构整合在同一框架内。设计时没有采用封闭钣金车身，而是以圆管和型材焊接形成空间桁架，杆件在轮罩、播种机构和乘员/维护区域之间形成连续传力路径，既便于观察内部传动，也能在泥泞、垄沟和转弯频繁的田间环境下控制整车自重。前轮区域保留转向和挂接空间，后端大直径轮胎承担主要承载，轮胎花纹深、接地面积大，目的是在松软土壤上降低接地比压，减少播种作业前对畦面的碾压破坏。

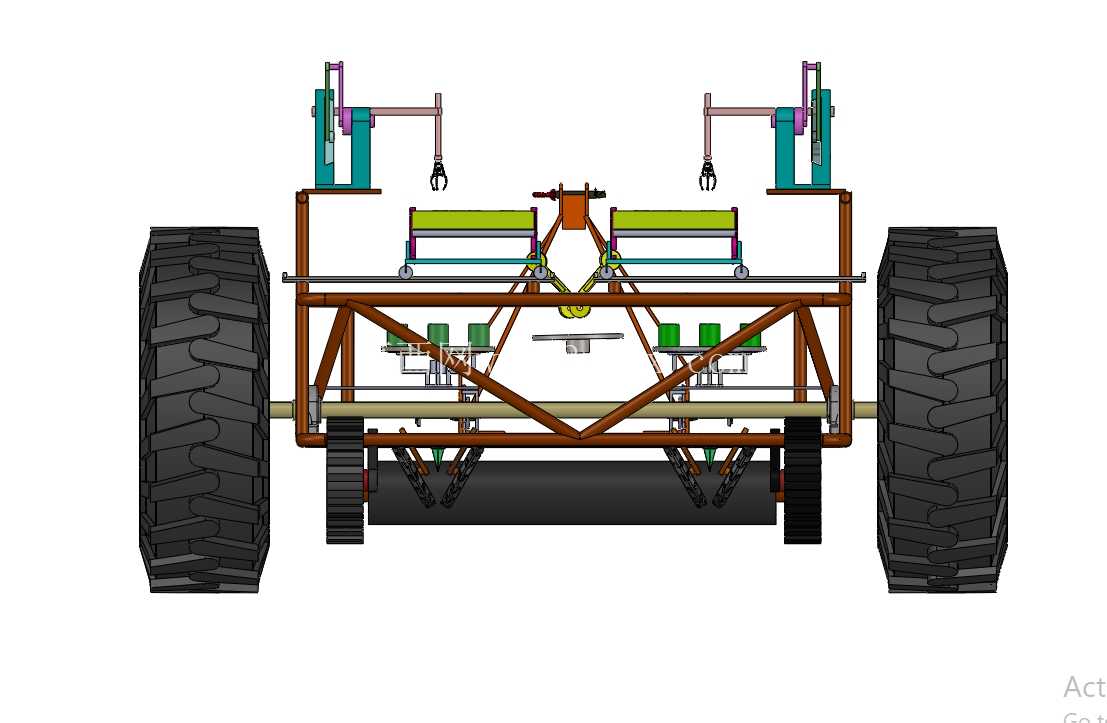

　　播种功能集中布置在车架中部，两组带绿色种盘或穴盘承载面的作业单元并排安装，下方对应播种、开沟、覆土或镇压相关接口。种盘区域采用密集孔位排布，可适应多类蔬菜小粒种子的定量取种、投种作业；紫色构件为播种单元的支架与调节部位，能够根据行距、株距和作业深度调整安装位置。实际使用中，蔬菜种子粒径差异明显，油菜、白菜、生菜、菠菜等作物对落种位置和重播、漏播率较敏感，因此结构上把播种器、导种通道和地面仿形部件尽量布置在同一垂直作业带内，使种子从取种到落入种沟的路径缩短，减少风扰和种子弹跳带来的偏移。

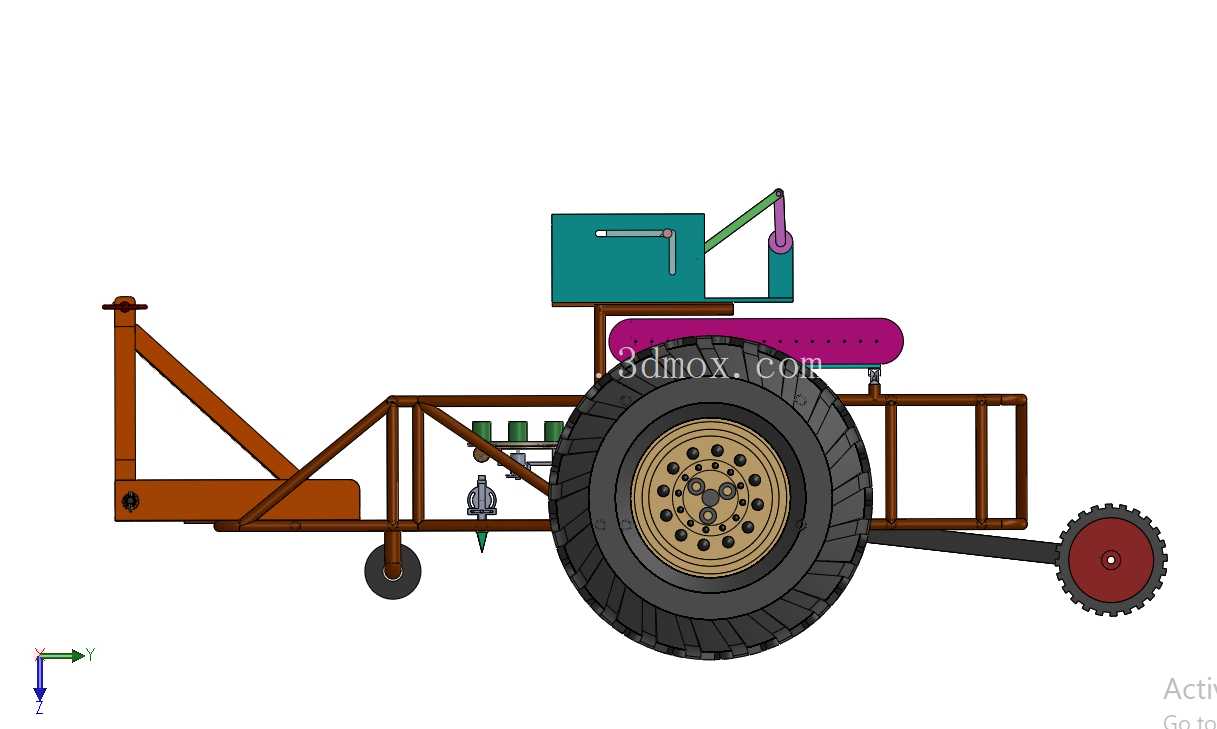

　　底盘前部橙色三角框架兼具牵引挂接和维修拆装功能，可与小型动力头、牵引架或田间转运设备配合；车架下部预留辊轴、连接座和张紧件位置，便于布置链条、传动轴或其他动力传递部件。车身两侧的青绿色箱体可作为种子、工具或传动元件的容纳空间，位置高于轮胎泥水飞溅范围，同时靠近播种单元，补种和检修时不需要在整车两端频繁往返。大轮胎与小轮的组合体现了作业车通过性与转向灵活性的折中：主驱动轮提供附着力和离地间隙，侧部较小轮组用于辅助支撑、限位或配合转向，使设备在温室内窄通道、田头转向区以及不平整垄间都能保持较小转弯半径。

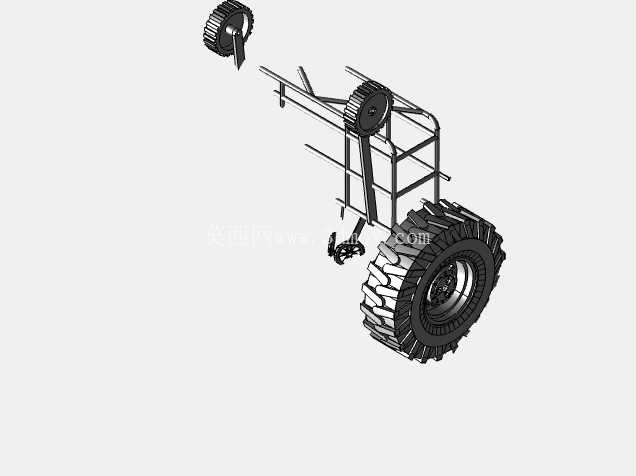

　　从安装边界看，建模时需要重点控制三条空间关系。其一，轮胎跳动极限与车架下弦杆、播种支架之间必须保留足够间隙，避免满载或胎面夹泥时发生干涉；其二，播种单元最低点与地面的作业高度要随垄高、开沟深度和仿形轮位置联动校核，不能只按静态轮胎半径确定；其三，中部种盘和投种机构的维护空间应向车架上方和侧方开放，保证取种器、导种管、排种轮等易堵部位能够快速拆卸清理。管道式车架虽然外观简洁，但节点处承受牵引、扭转和振动复合载荷，悬架附近、轮轴支撑处和前端挂接三角区应作为强度复核重点。

　　该设备适用于蔬菜育苗、大田直播、设施农业条播与穴播等场景，尤其适合需要频繁更换作物参数、在小地块内灵活转场的生产方式。结构设计上将行走通过性、播种精度和维护可达性放在同一框架下平衡：高底盘解决田间越障，深花纹轮胎解决松软地表牵引，多组并排播种单元提高作业幅宽，可调支架则服务于不同蔬菜品种的行距和播深变化。三维结构展开后，工程师可继续对排种器间距、车架杆件截面、轮距与垄距匹配、挂接点高度以及传动路线进行细化，使虚拟装配结果能够直接服务于样机制造和田间调试。
