轮式工程装载机整机三维结构设计

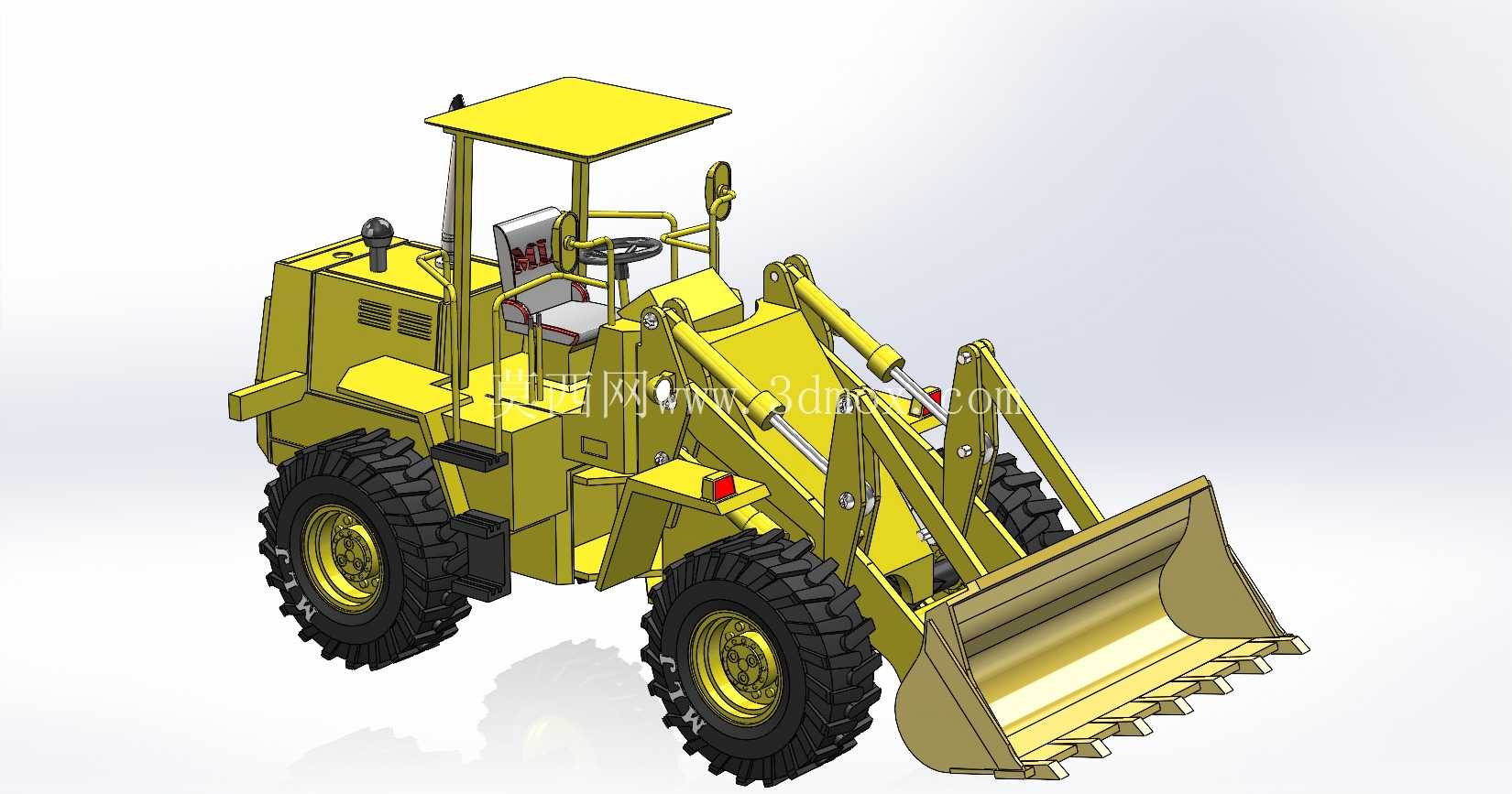

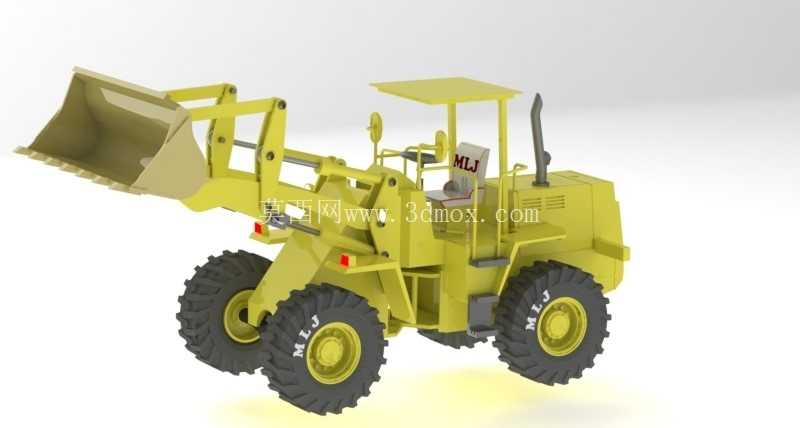

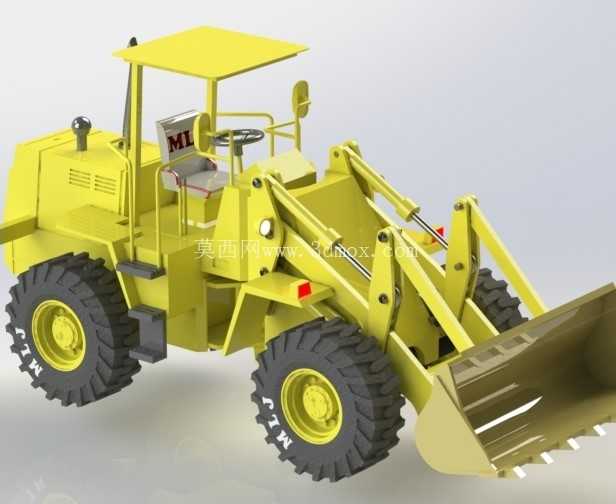

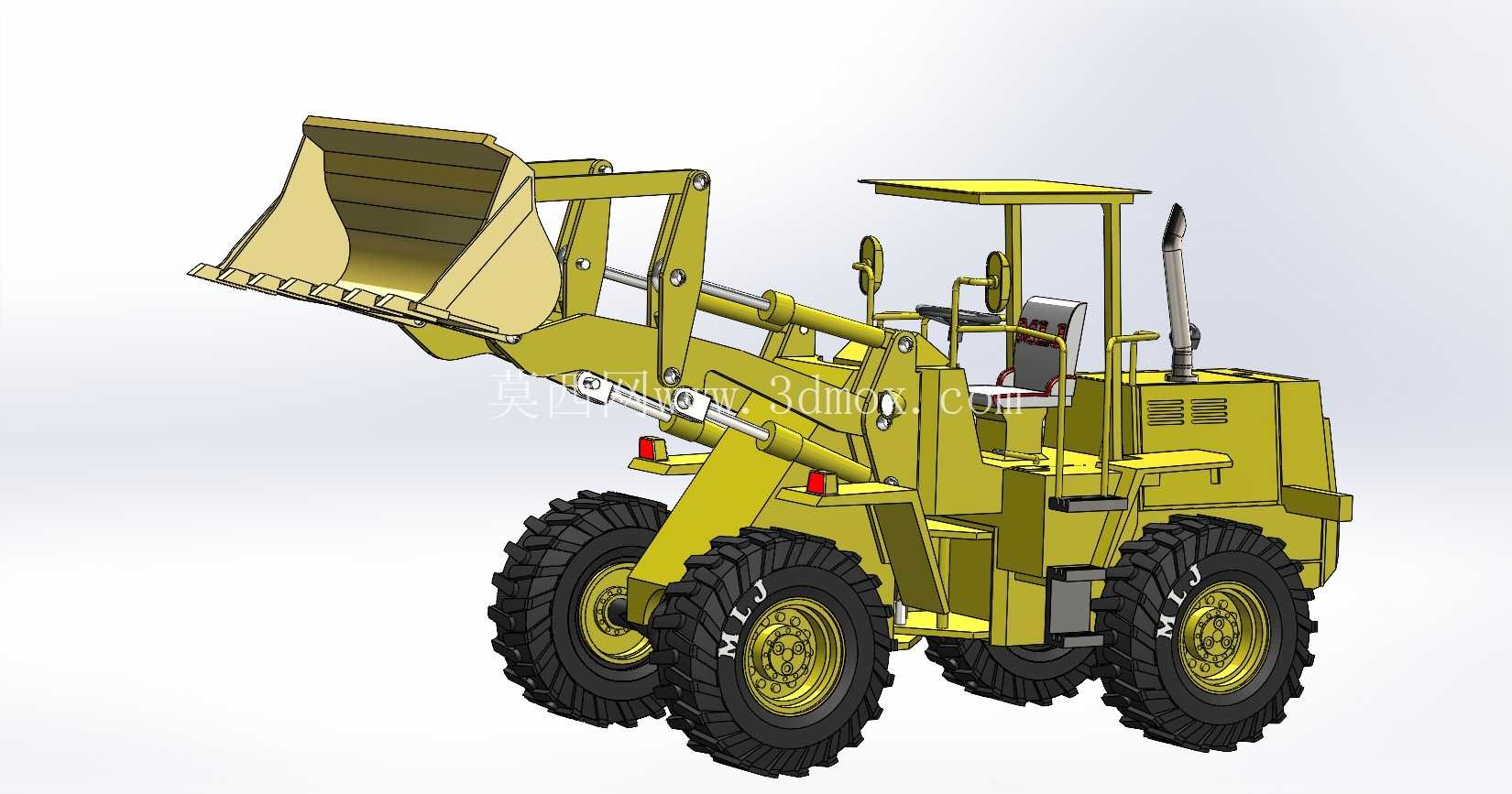

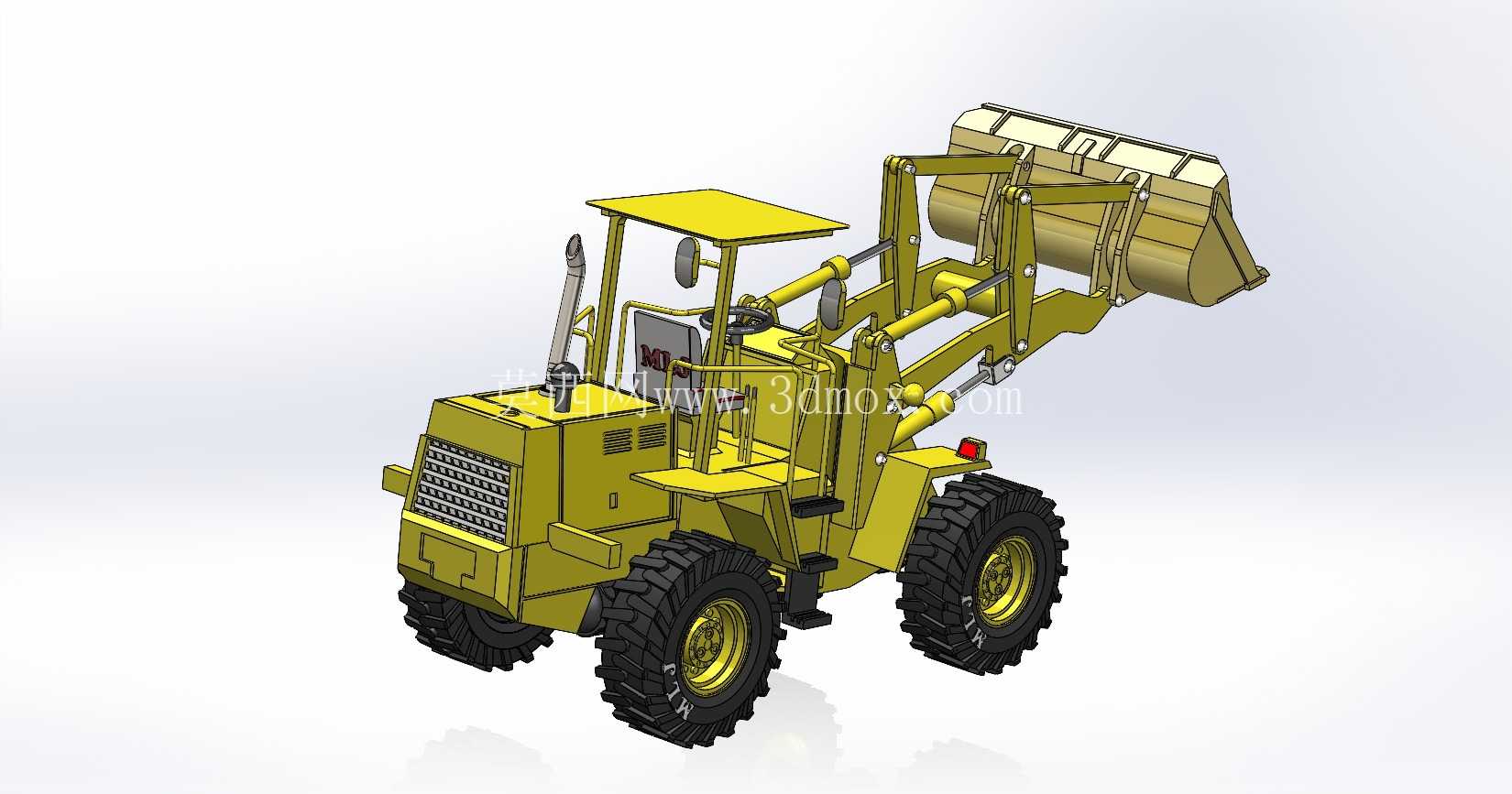

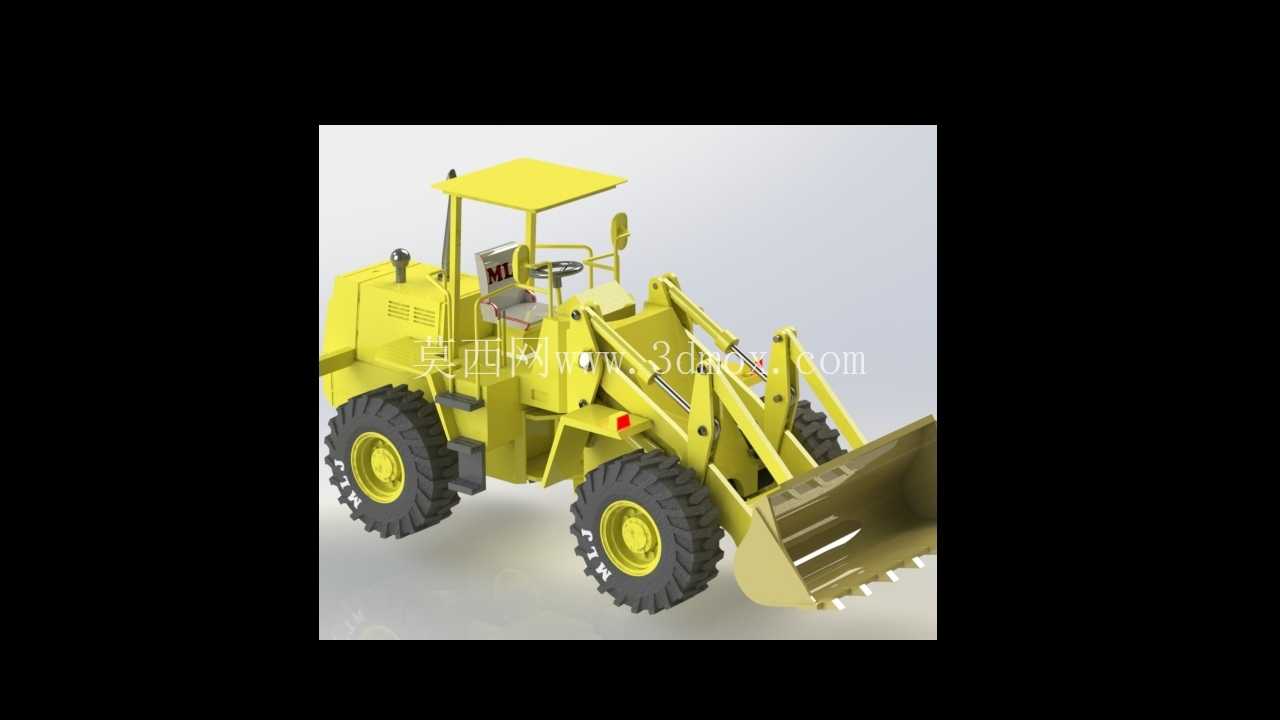

　　该三维作品呈现的是一台轮式前端装载设备的完整结构，虽然页面名称写作拖拉机，但从工作装置、轮胎布置和整机形态判断，其工程对象更接近小型轮式装载机。模型以黄色涂装为主，包含铲斗、动臂、摇臂、连杆、举升油缸、转斗油缸、前车架、后车架、驾驶室、发动机舱、排气系统、轮辋及越野轮胎等主要组成部分，适合用于工程机械结构认知、装配关系梳理和方案阶段的外形校核。

　　从实际用途看，这类设备主要承担散状物料的短距离铲装、搬运、堆垛和轻度推整作业，常见于砂石料场、市政养护、农场清理、厂区转运、小型矿山及基建现场。铲斗位于整机前端，通过动臂铰点与车架连接，作业时依靠动臂举升实现高度变化，依靠转斗连杆控制铲斗姿态。模型中铲斗斗唇、侧板、斗背和加强肋均有体现，能够反映斗容区域与切削边位置；动臂采用双侧并行结构，中间保留液压管路和检修空间，前端连接铲斗，后端铰接于车架，受力路径较为直观。

　　设计思路上，前端工作装置遵循装载机典型的六杆机构特征。举升油缸沿动臂下方布置，伸缩时推动工作装置绕主铰点转动；转斗油缸通过摇臂和拉杆传递动作，使铲斗在举升过程中保持较好的姿态控制。建模时需要重点检查各铰点同轴关系、油缸最小安装距、行程极限位置以及连杆干涉情况。铲斗在下翻、收斗、最高举升等状态下，斗体、动臂、拉杆、摇臂和油缸之间不能发生碰撞；轮胎转向或车架摆动时，还需关注胎肩与车架、挡泥板、工作装置之间的间隙。

　　整机外形采用前后车架铰接式布局的视觉表达，四轮均配置大花纹越野轮胎，轮辋结构与轮毂连接关系清晰。轮胎直径较大、胎面块状花纹明显，说明设计目标偏向非硬化路面行驶，可在泥地、碎石地和松软场地提供抓附力。前后轮距、轮胎外径和底盘离地高度共同决定通过性；轮边与车架之间的空间则影响转向角、维护空间和挡泥结构布置。对于三维结构人员而言，轮胎外包络是重要安装边界，后续布置液压管路、脚踏、油箱或护板时，都应以轮胎跳动和转向极限后的包络面作为避让依据。

　　驾驶室区域采用开放式顶棚和立柱结构，座椅、方向盘、操纵杆、仪表台、扶手和上下踏板均有简化表达。该部分的建模重点不在内饰精细度，而在于人机位置关系：座椅到方向盘的距离、操纵杆可达范围、视野前方对动臂和铲斗的遮挡、脚踏板与车架平台的高度差，都影响后续详细设计。顶棚立柱不能过度遮挡铲斗尖和轮边观察视线，后机罩高度也要兼顾驾驶员后方视野与发动机维修开启空间。

　　后车架上部布置发动机舱、散热区域和排气筒，外形以折线型覆盖件表现，侧面预留通风栅格。工程实际中，该区域需要容纳动力总成、散热器、空滤、蓄电池、燃油箱和液压油箱等部件；模型虽未完整展示内部系统，但外罩轮廓已经给出维修开盖、散热通风和排气管走向的边界。排气筒竖直布置于驾驶室侧后方，需与顶棚、线束和液压管保持安全距离；机罩后侧和侧面的开启方向，也应在详细设计中与保养滤芯、加注口和检修点位置匹配。

　　安装边界方面，前端工作装置的铰点高度、动臂厚度和铲斗宽度决定整机作业包络；运输状态下铲斗下放后的总长度、最低离地间隙和最高点高度，是车库、集装箱运输和厂区通行校核的关键。举升状态下，铲斗最高位置、斗刃前伸距离和卸料角决定与料仓、自卸车栏板的配合关系。若后续进入工程图阶段，应围绕铰接销、油缸支座、动臂板厚、铲斗斗刃磨损区和车架焊缝区域补充强度校核；若用于运动仿真，则需把各铰点设为旋转副，把油缸缸筒与活塞杆设为移动副，并在极限姿态下测量干涉、倾角和卸料轨迹。

　　整体来看，该模型把小型轮式装载机的外观比例、工作机构和底盘轮胎关系表达得较完整，适合作为工程机械方案建模、装配演示、机构运动分析和结构深化设计的基础数字样件。
