农用拖拉机配套叉车升降门架属具结构

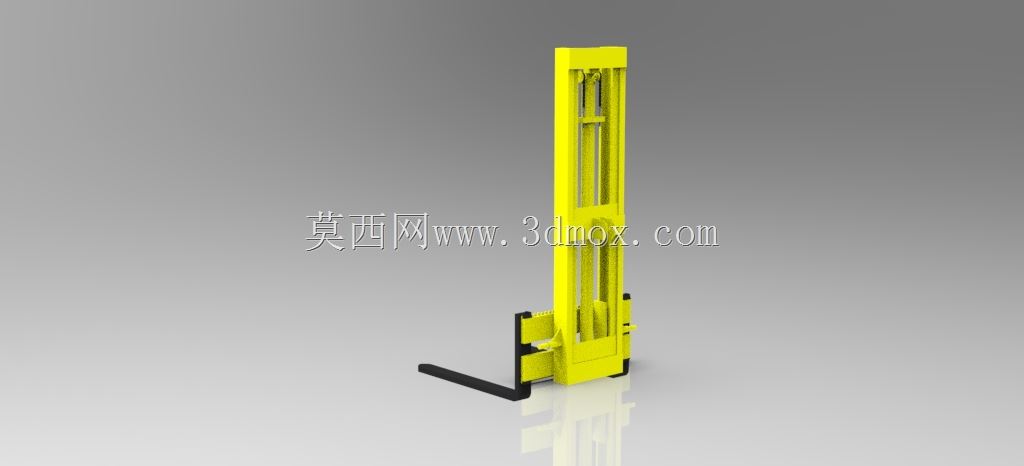

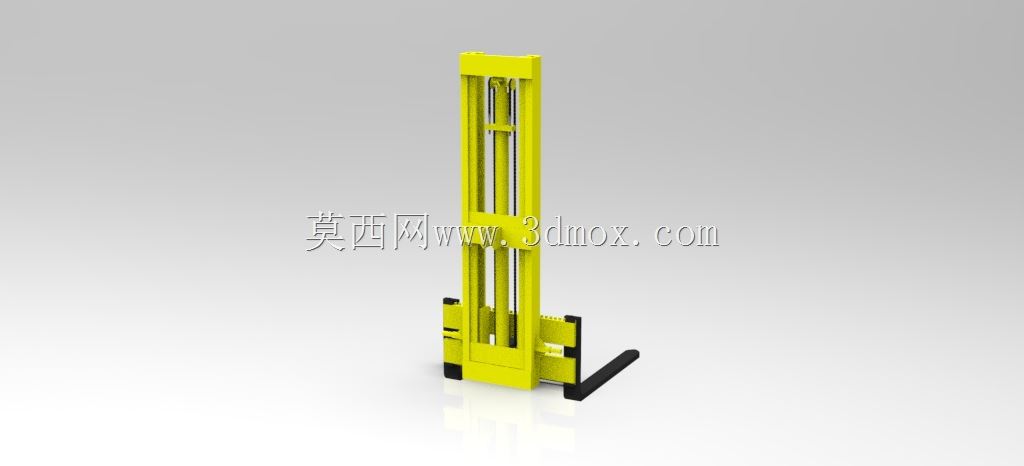

　　这套三维结构呈现的是可挂载在农用拖拉机后部或前部连接界面上的叉装升降门架，面向田间、院落、小型仓储和农产品转运场景。它并不是完整叉车本体，而是把工业叉车的竖直起升功能压缩成一套可拆装属具，使普通拖拉机在不购置专用搬运车辆的情况下，也能完成托盘货物、肥料袋、果箱、饲料包、小型机具和建材的短距离举升与堆码。

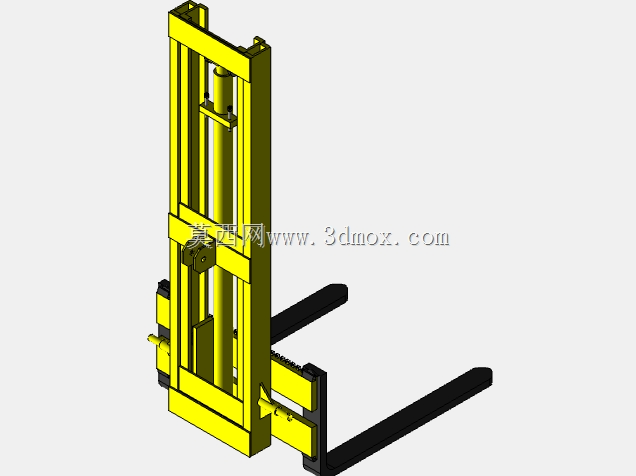

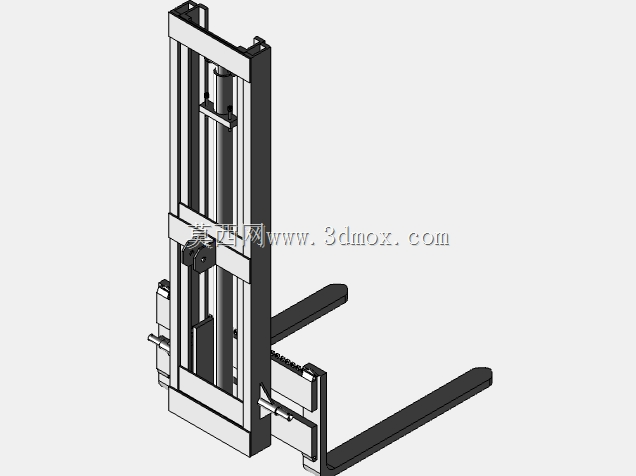

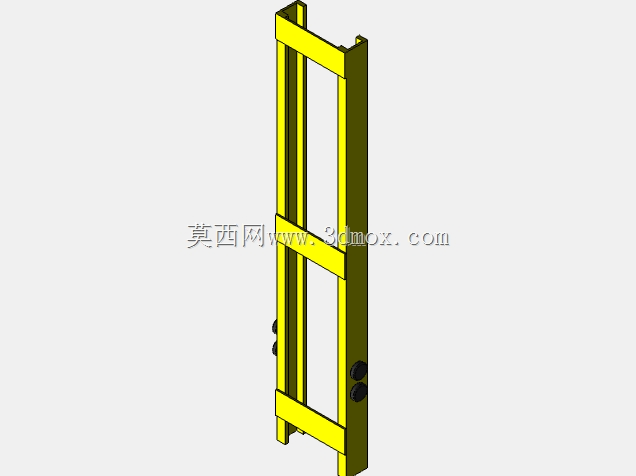

　　从实际用途看，该结构的核心任务是提供稳定的垂直导向和载荷支撑。黄色主体为双立柱式门架，立柱沿高度方向连续布置，内部容纳链条或液压缸的安装空间；中部滑架可沿导轨上下运动，下部连接横向货叉。货叉采用L形承载形式，水平段插入托盘底部，垂直段与滑架或叉架连接，承受货物重力和起步、制动时产生的附加弯矩。对于农用工况，地面往往不平整，拖拉机悬挂点也会随轮胎沉陷产生姿态变化，因此门架在建模时需要重点表达立柱截面、加强板、滑块间隙和底部支撑关系，而不能只做外观拉伸。

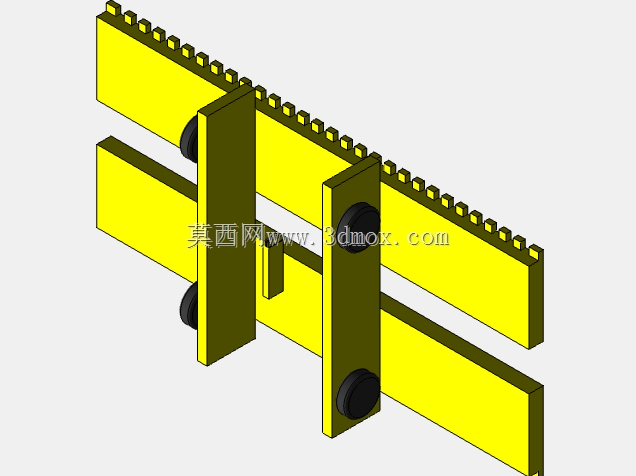

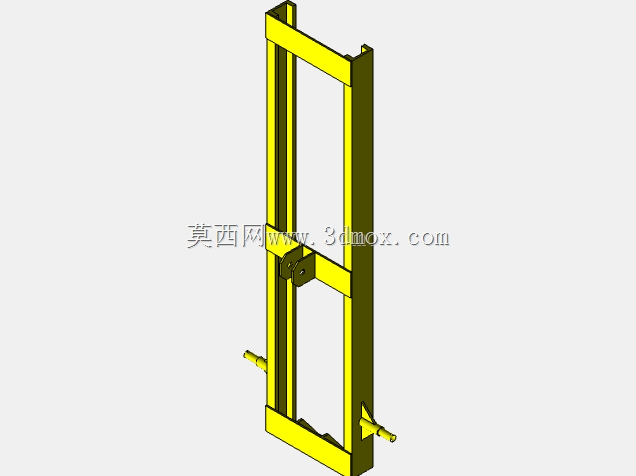

　　结构设计上，门架采用左右对称布置，有利于把偏载力矩分配到两根立柱上。立柱不是简单薄板，而是由多段折弯或焊接型材构成的高刚度框架，腹板、翼缘和背部横梁共同抵抗起升时的弯曲。门架下部设有较宽的连接基座，基座通过销轴、螺栓板或悬挂架与拖拉机三点悬挂、前端装载架对接；该区域是载荷传递的关键边界，模型中应保留安装孔位、加强筋和板厚差异，便于后续校核焊缝与螺栓受力。滑架位于两立柱之间，侧面通过导向块与立柱接触，起升过程中限制前后左右晃动，同时保留合理滑动间隙，避免泥污、轻微变形造成卡滞。

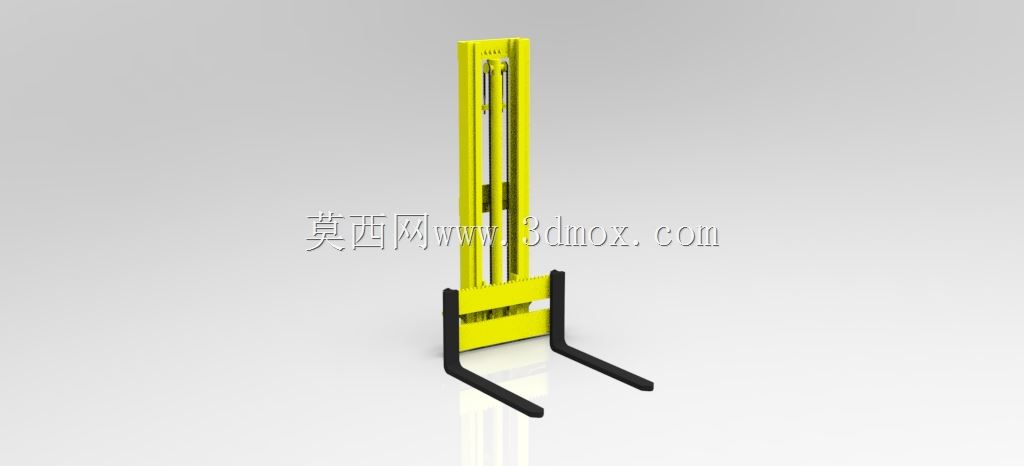

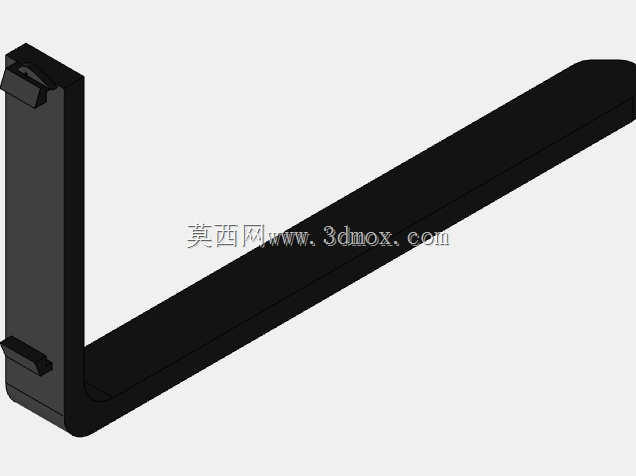

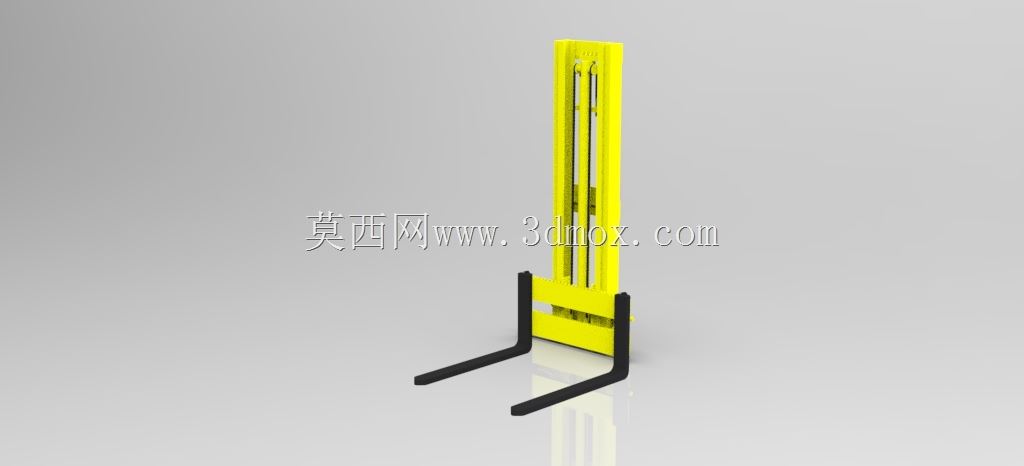

　　货叉部分的工程逻辑同样明确。两根叉齿平行伸出，间距可根据托盘规格调整；叉根与横梁连接，横梁再把载荷传给滑架。叉齿前端做收窄或下探处理，方便进入低位托盘；上表面承担主要支承，下侧和根部需要加强，因为满载时最大应力通常集中在叉齿根部与横梁交接处。门架底部可见黑色支脚或限位件，这类结构在属具落地、停放或挂接时起到保护和定位作用，可减少货叉直接触地造成的磨损，也能在拖拉机脱开属具时维持门架直立。

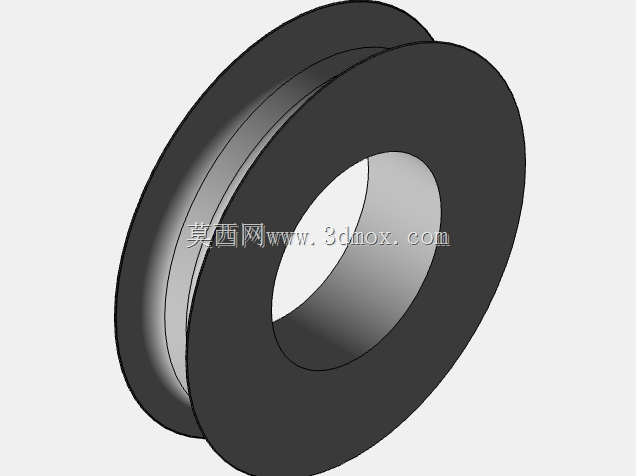

　　外形尺寸方面，该属具属于高窄型部件，竖直高度明显大于宽度和深度。建模时可把门架总高理解为满足两层至三层堆放或农用挂车装卸的起升行程需求，宽度则需兼顾拖拉机机身、轮距和常见托盘尺寸。货叉水平段长度应覆盖标准托盘进叉深度，但在田间窄通道使用时又不能过长，否则转向和后退容易刮碰地面或垄沟。门架厚度方向要给油缸、链条、滑轮和滑架留出运动包络，安装后还需确认拖拉机机罩、驾驶员视线、前配重或后悬挂连杆不与门架发生干涉。

　　安装边界是这类属具能否落地的重点。若挂载于拖拉机后部，需核对三点悬挂的上下连杆点位、动力输出轴周边空间以及提升臂行程；若布置于前端，则要匹配前装载臂的快换板、液压油管走向和前倾后仰角度。门架自身处于竖直状态时，载荷中心应尽量靠近拖拉机连接面，越远的货物会产生越大倾覆力矩。实际选型时还要根据拖拉机整机质量、轮胎承载、前后桥载荷分配和液压系统压力确定额定起重量。模型中高耸的门架提示设计者不能只关注零件强度，还必须校核最低稳定支点、满载高位时的整车稳定性，以及门架在倾斜动作中的货叉高度变化。

　　在三维建模处理上，适合采用自底向上的方式：先建立立柱型材和安装基准，再布置滑架、导向块、起升元件连接点、叉架横梁和可调货叉；随后根据拖拉机挂接面建立装配骨架，检查门架最低落地位置、最高起升位置和货叉前后调节范围。钣金件应体现折弯半径与焊接搭接，型材件要保留截面形状，运动件之间应留出真实间隙。对于结构工程师而言，这套属具的价值在于把拖拉机的牵引和液压能力转化为轻小型堆垛能力，结构虽不复杂，但涉及导向、承载、挂接、稳定性和通过性多个工程约束，建模时把这些边界表达清楚，后续才能顺利进入工程图、受力校核和样机制作阶段。
