重载挂车双联轴空气制动行走桥总成

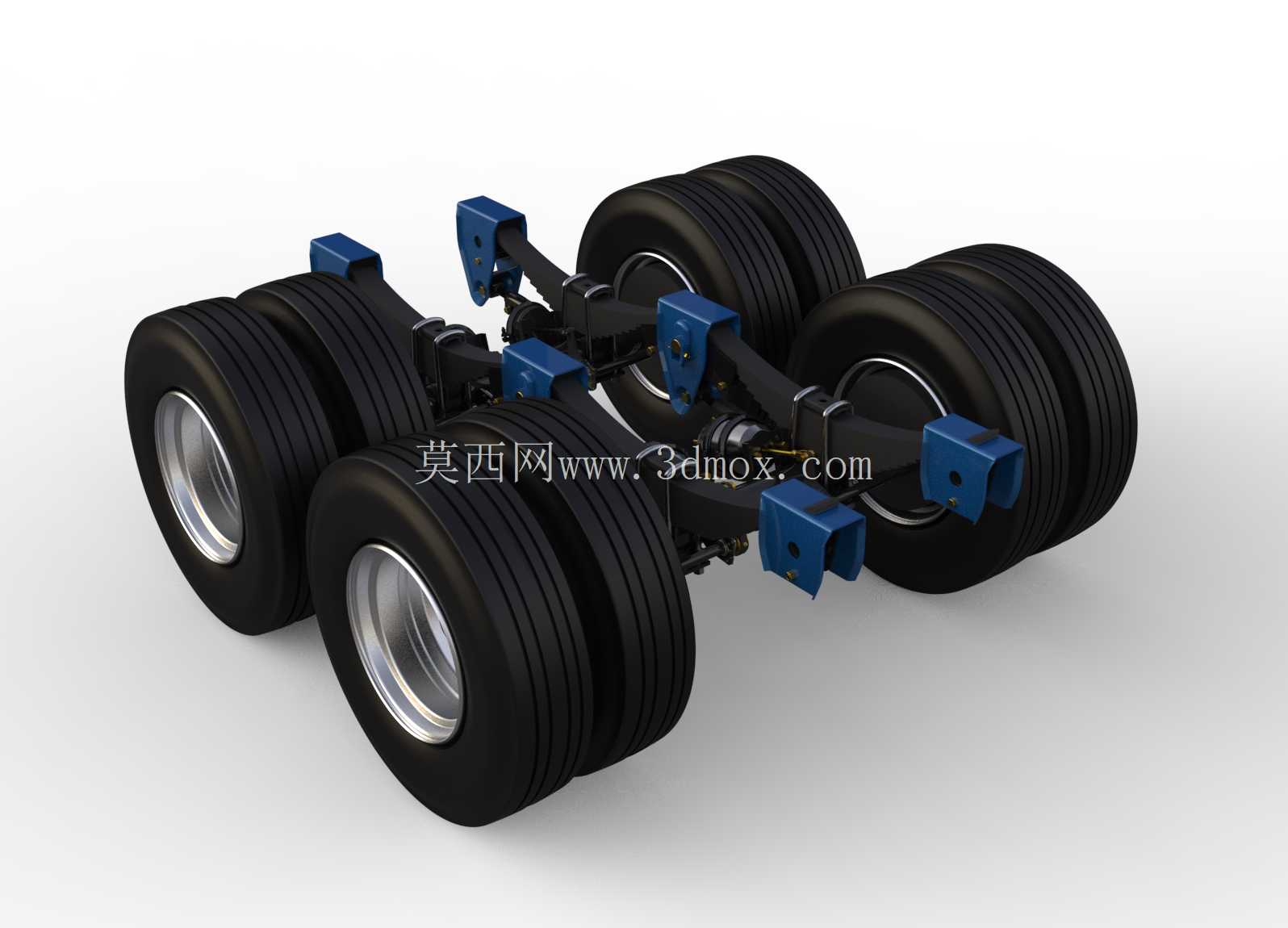

　　重载货运半挂车辆在大宗散料、港口集装箱转运、工程基建物料运输场景中，单根车桥的承载能力往往无法满足满载轴荷限值要求，双联并装的后桥布置方案，能够把整车满载重量均匀分散到四根轮胎组的接地面积上，大幅降低单胎对地压强，既可以适应非铺装工地、临时便道的松软路面通行，也能在合规公路运输里分摊轴荷，避免单轴超载触发路政称重超限。这套双联车桥总成采用并列双桥的紧凑排布结构，两根车桥纵向保持设定间距，每根桥的左右两端都配置双胎并装的重载轮辋，合计八只重载载重轮胎，胎面选用加深块状花纹，在泥泞、碎石路面可以提供足够抓地力，双胎并装的布局也让单胎爆胎后剩余轮胎仍可短时支撑车辆低速挪行，避免立刻侧翻失控。行走悬挂部分没有采用常见的单片钢板弹簧结构，而是搭配重型多片簧导向臂，每根车桥的前后左右四个点位都通过铸造吊耳支架和挂车纵梁底面连接，支架上预留了和车架纵梁腹板、下翼面贴合的安装孔位，现场装配时可以直接通过高强度螺栓把整套桥悬挂总成固定到挂车车架下方，不需要在现场额外焊接补强，装配对位效率很高。导向臂和车桥本体之间通过U型螺栓抱箍锁紧，配合定位销防止车桥在制动、起步冲击下出现横向窜动、前后移位，保证两侧轮胎的前束、外倾参数长期稳定，减少轮胎异常偏磨。

　　整套双联桥自带完整的气制动执行机构，车桥两端轮毂内侧集成鼓式制动气室，配套的制动凸轮轴、调整臂、制动气室支架都随桥体预装完成，车架侧布置的储气筒输出高压压缩空气之后，通过分气阀分别给前后两根桥的四个制动气室供气，踩下制动踏板时气室推杆推出，带动凸轮轴张开制动蹄片，抱紧轮毂内侧的制动鼓实现减速停车。双联轴的制动气路采用同步分配设计，前后桥制动触发时序保持一致，不会出现前桥先抱死拖滑、后桥滞后制动力不足的问题，长距离下坡路段配合发动机制动使用，也能让两桥的制动蹄片磨损量保持均匀，维保的时候可以同步更换摩擦片，减少停机保养次数。车桥本体的轴梁采用方截面重载焊接桥壳，桥壳内部空腔用来布置半轴、差速传动结构，不过挂车本身属于从动桥，不需要传递驱动力，桥壳内部只保留轮毂轴承的支撑腔体，结构比驱动桥更简单，抗扭抗弯冗余度更高，满载冲击下桥壳的弯曲变形量控制在很小范围，避免轮毂轴承出现偏载烧蚀。轮端的轮毂采用双圆锥滚子轴承配对安装，轴承间隙在出厂预装时就调整到标准范围，端盖配合油封把润滑脂封闭在轮毂腔体内，日常长周期运行只需要按保养周期补充润滑脂，不用频繁拆解轮端。

　　整套总成的安装边界需要在挂车车架设计阶段提前预留：两桥纵向中心距要匹配悬挂导向臂的行程长度，保证车辆通过起伏路面、凹凸坑洼时，前后两根车桥可以各自独立上下跳动，轮胎始终贴合地面，不会出现某一根桥悬空、载荷全部转移到另一根桥的情况；车架下方的安装支架定位尺寸要和悬挂吊耳的孔位完全对齐，横向方向上车桥两端的双胎外侧要和车架侧边、货箱底板留出足够间隙，满载压缩悬挂之后轮胎不会摩擦货箱下沿或者挂车侧护栏。转向工况下，双联后桥的轮胎会产生轻微侧向滑动，宽基多胎的布局也让接地印痕更长，侧向抓地力远高于单桥单胎配置，高速变道、紧急避让时车尾的侧倾幅度更小，挂车甩尾、折叠的风险显著降低。

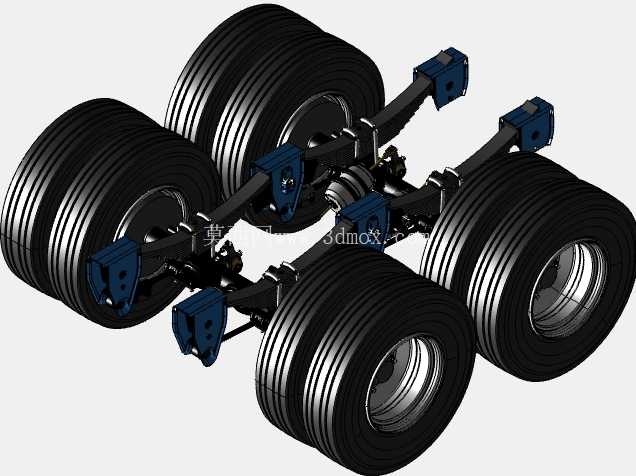

　　在三维建模过程中，整套桥的轮胎、轮毂、板簧导向臂、铸造支架、制动气室、气路接头、凸轮轴调整臂都按照实际装配关系完成干涉检查：模拟悬挂全压缩、全拉伸两个极限行程，确认导向臂和桥壳、支架之间没有运动磕碰，制动气室的推杆在全制动行程里不会和周边板簧、轮胎发生摩擦，气路管线的预留弯曲半径满足装配要求，不会在车桥跳动过程中被拉扯断裂。这类双联行走桥广泛用在栏板半挂、自卸半挂、罐式半挂、低平板运输挂车上，针对总质量较高的重载运输场景，相比单桥配置可以把轴荷控制在公路法规允许范围内，同时双联轴的结构冗余度更高，即便单轮出现扎胎、制动片磨损过量，车辆仍具备足够的安全冗余行驶到就近维修站点，非常适合长途干线重载运输、工地短驳倒运这类高负荷使用场景。
