手动挡车辆单片摩擦离合器结构展示

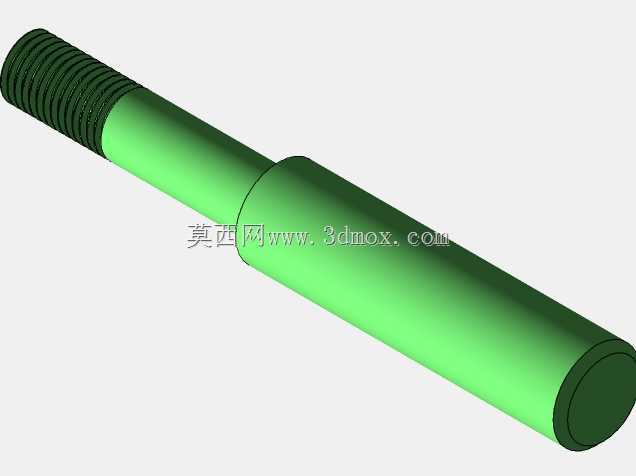

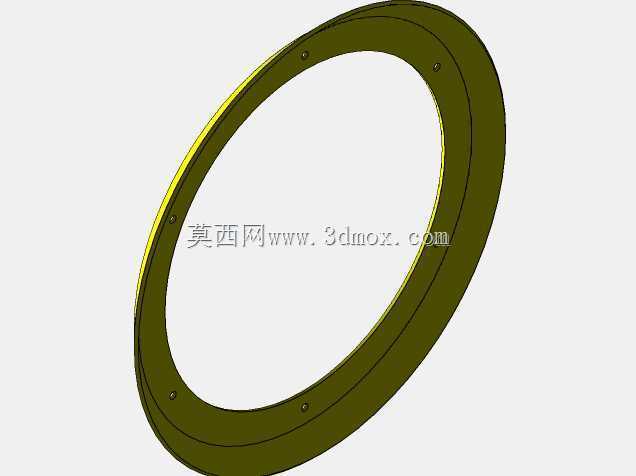

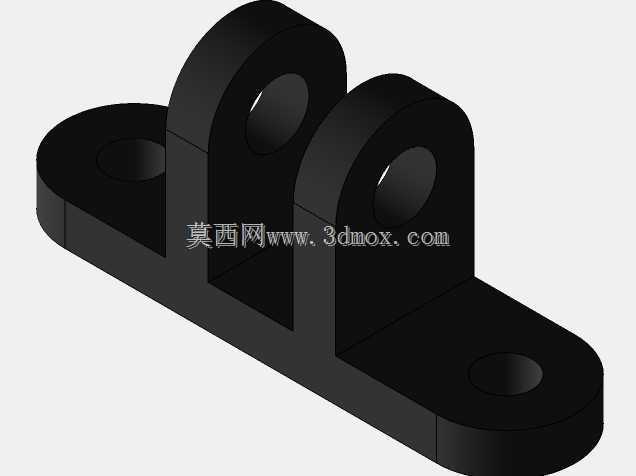

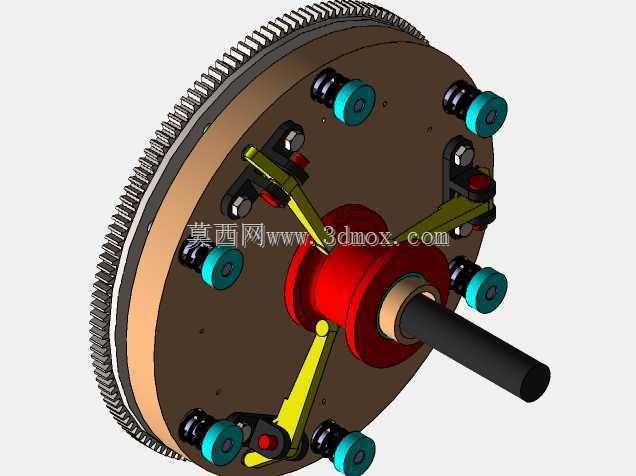

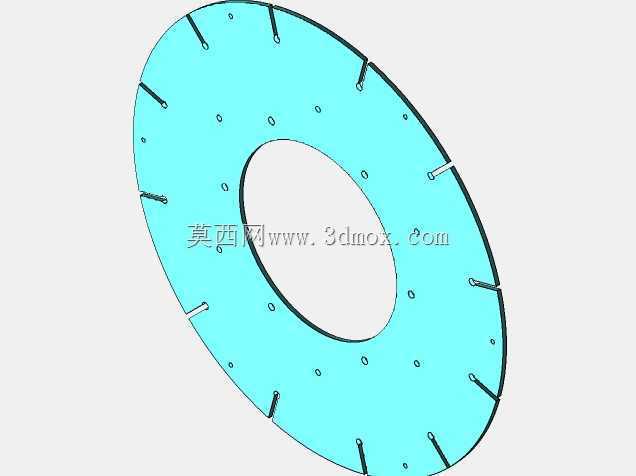

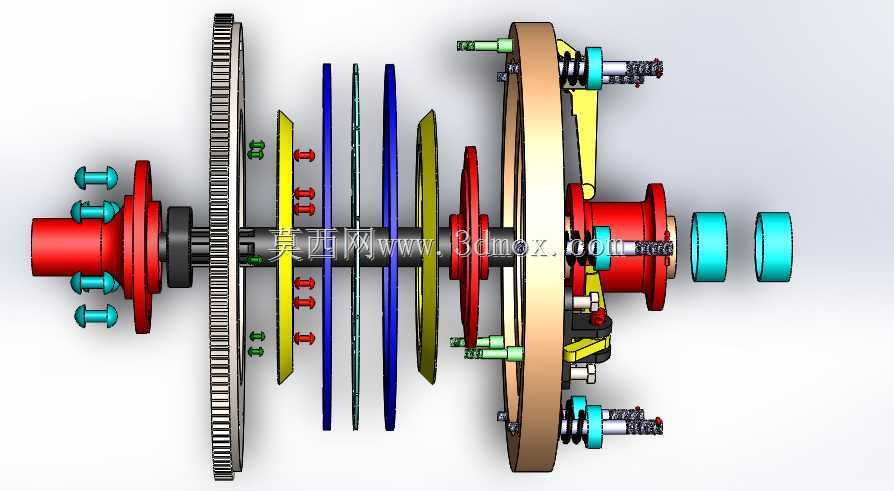

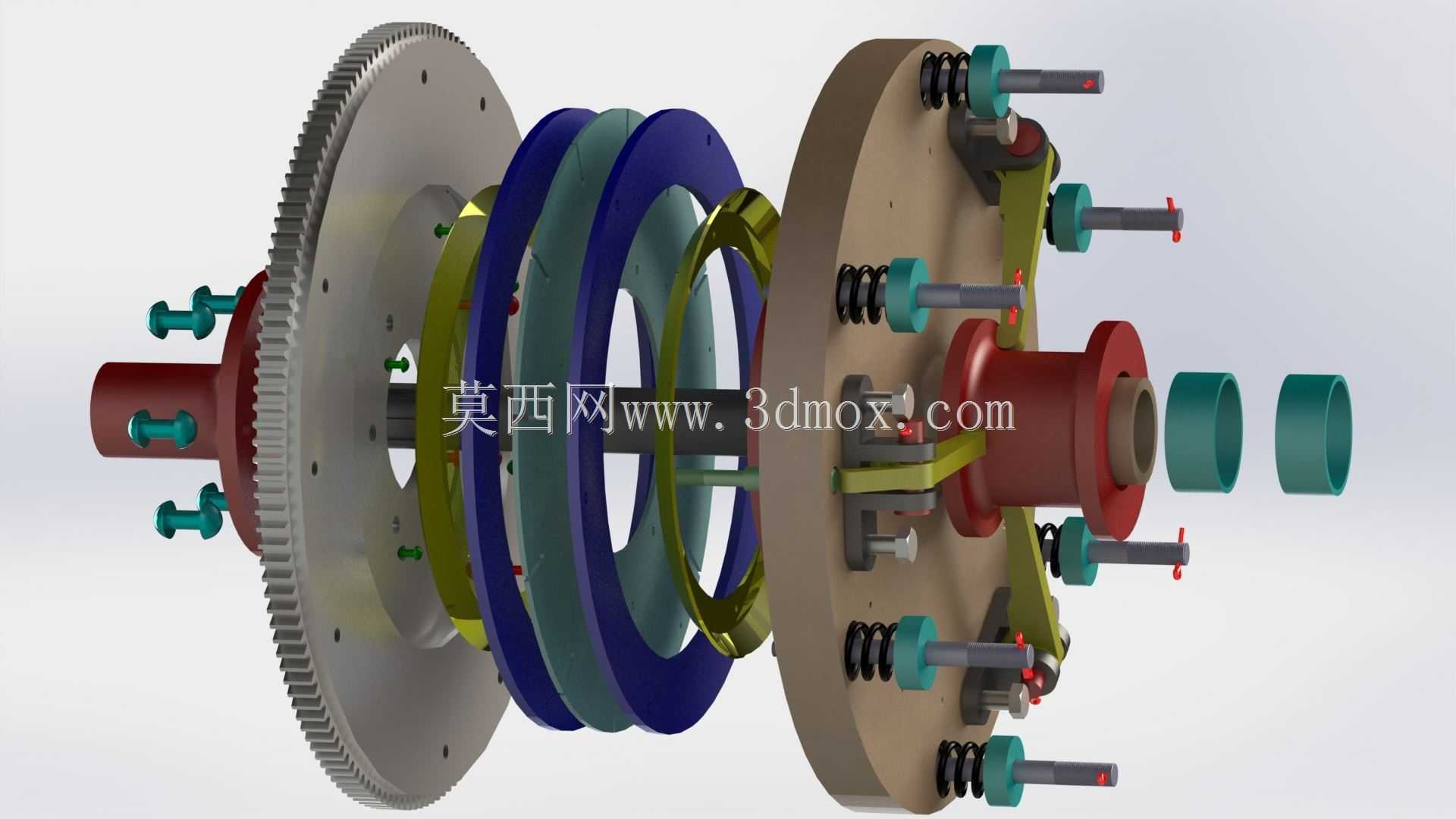

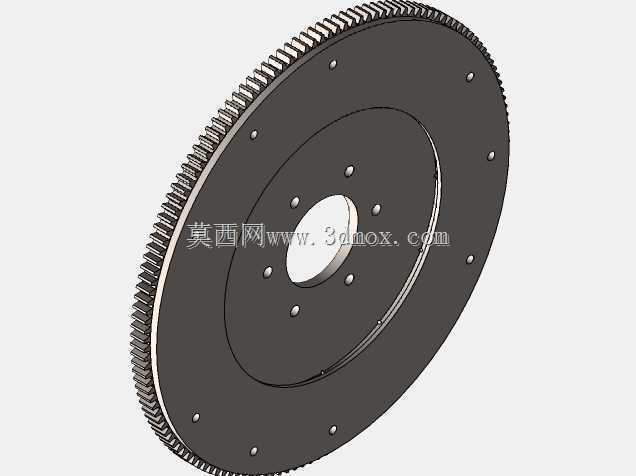

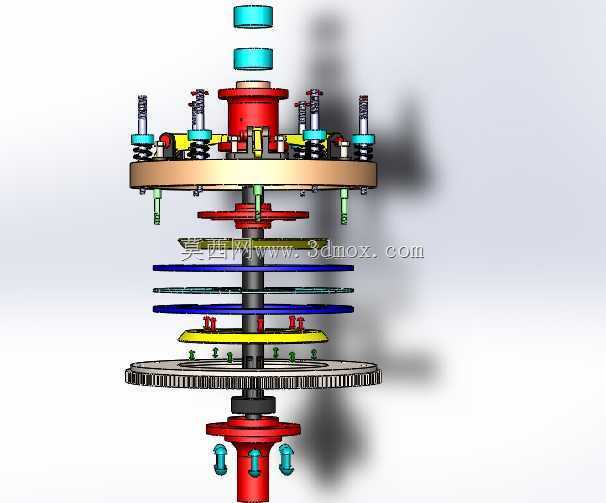

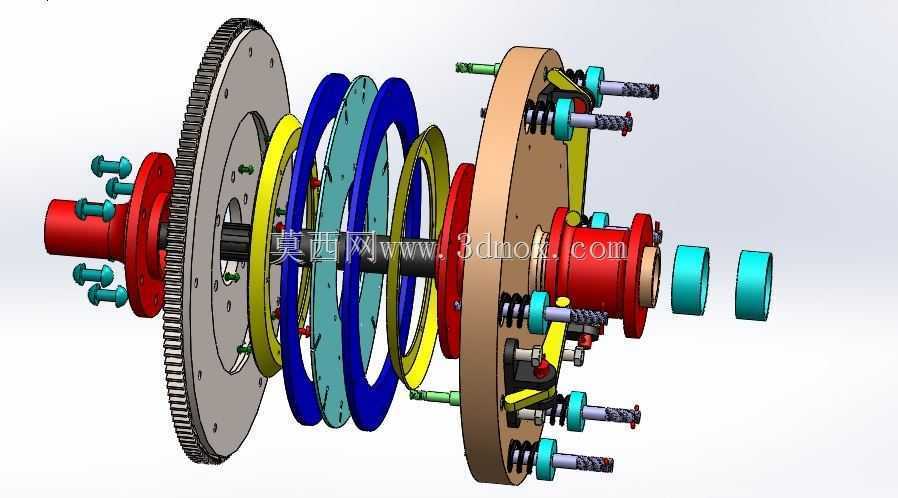

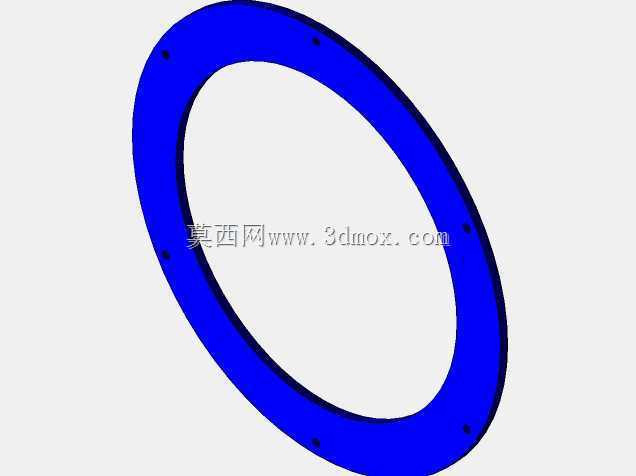

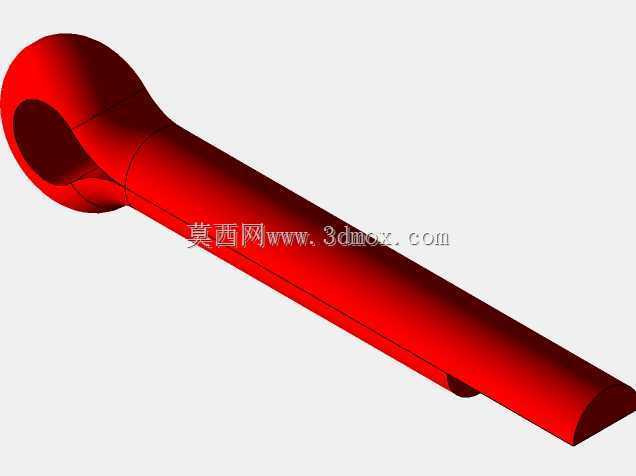

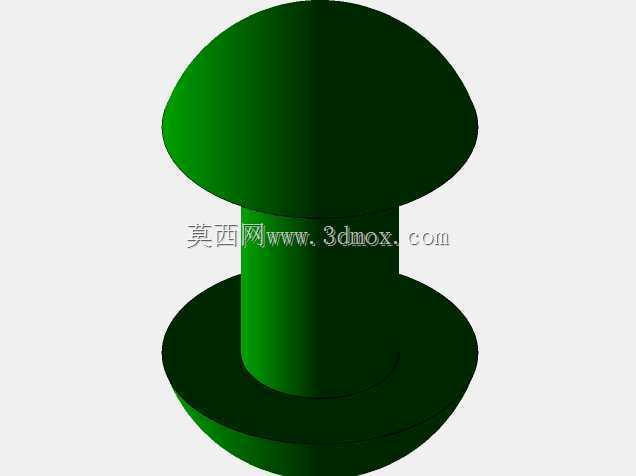

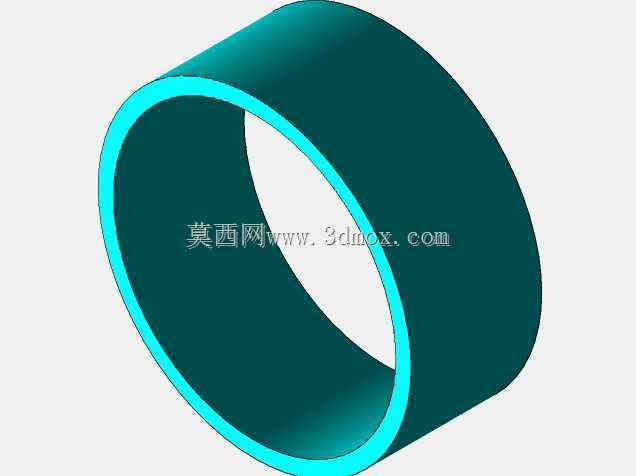

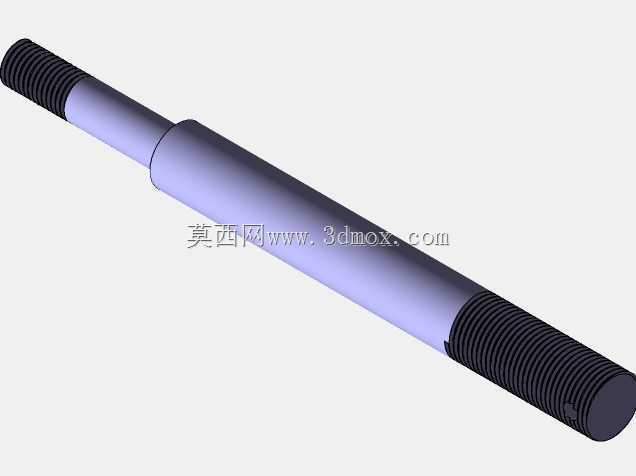

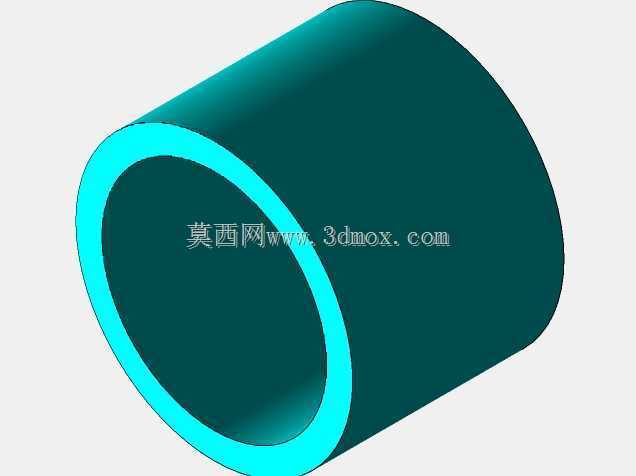

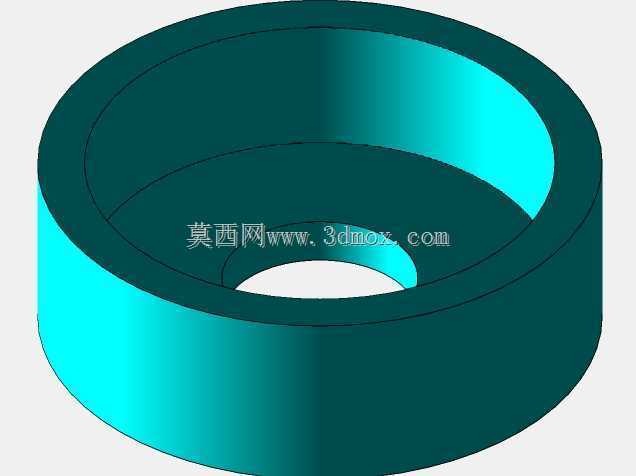

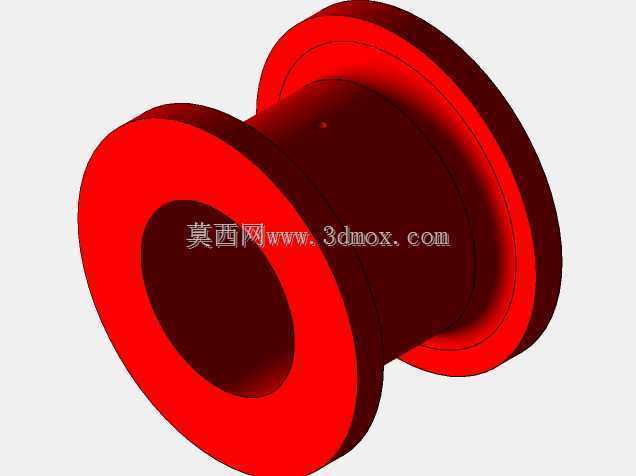

　　这套单片离合器结构，是面向手动变速器乘用车辆开发的核心传动离合部件，日常搭载场景覆盖紧凑型家用轿车、轻型货运车辆、小型工程作业机械的手动变速传动链路中，核心作用是在发动机与变速器输入轴之间实现动力的可控接合与彻底切断，满足车辆起步挂挡、行驶换挡、临时停车动力中断的实际工况需求。从结构设计逻辑来看，整套模型采用轴向叠装的布局思路，最外侧集成与发动机飞轮齿圈啮合的从动盘基体，摩擦衬片采用环形对称布置在从动盘两侧，直接对接发动机飞轮端面与压盘工作面，保证动力传递时摩擦面接触压力均匀，避免偏磨导致的扭矩传递波动。

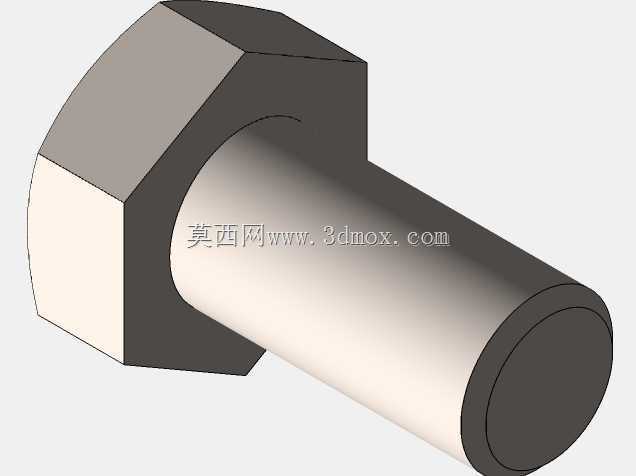

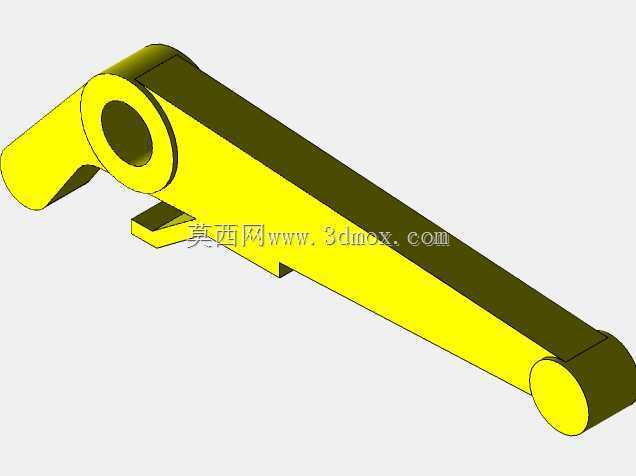

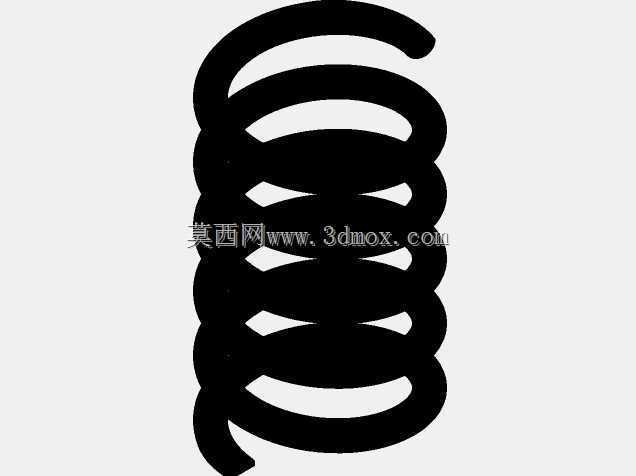

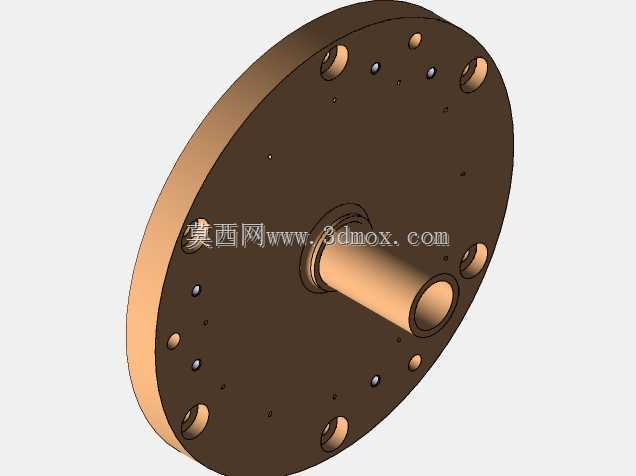

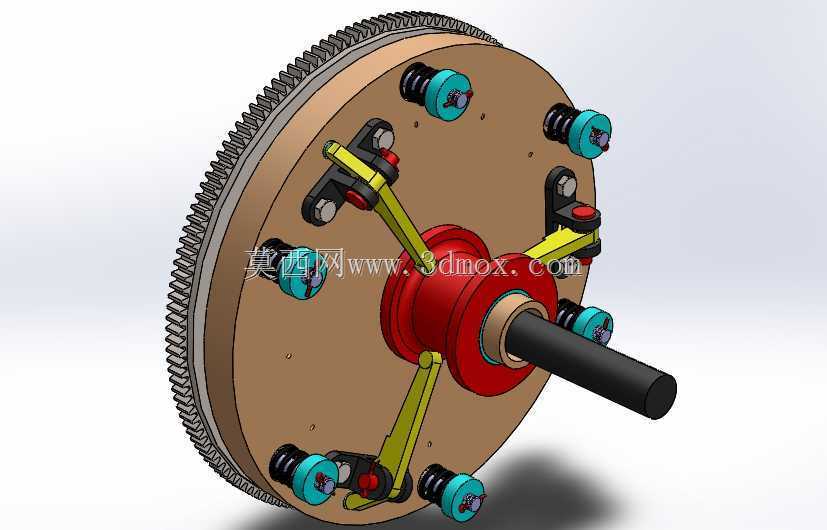

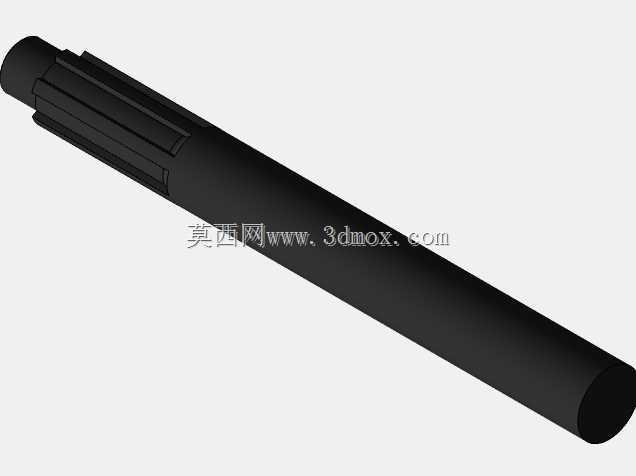

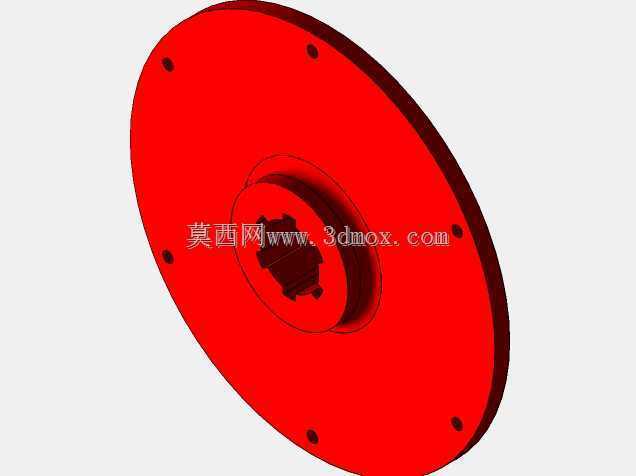

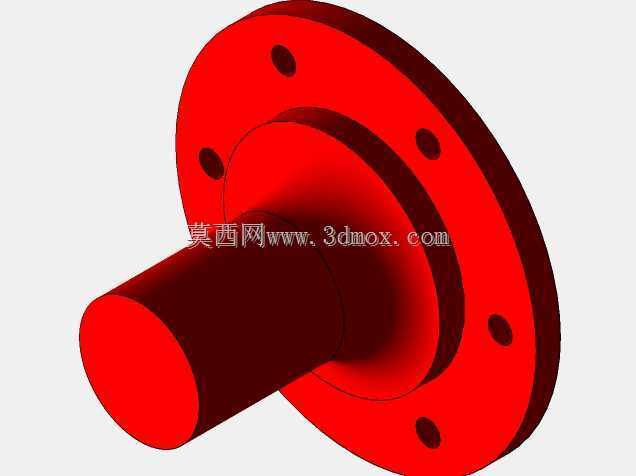

　　压盘组件周向均匀布置螺旋压紧弹簧与分离杠杆，分离指端的行程经过严格校核，保证踏板踩下时压盘轴向退让量均匀，不会出现局部拖滞导致的离合分离不彻底问题。中间的从动盘带有轴向缓冲波形片，能在动力接合瞬间吸收传动系统的冲击载荷，避免刚接离合时的传动系顿挫，降低齿轮、花键轴的瞬时冲击载荷。从安装边界来看，整套离合器总成通过周向均布的螺栓孔固定在发动机飞轮端面上，定位止口与飞轮中心定位凸台采用过渡配合，保证装配后从动盘与飞轮、压盘的同轴度控制在0.1mm以内，避免高速旋转时出现动平衡超差导致的整车抖动。输入轴花键穿过从动盘中心花键毂，花键配合采用间隙配合，保证从动盘能在轴上顺畅轴向滑动，不会出现卡滞导致的离合分离失效。

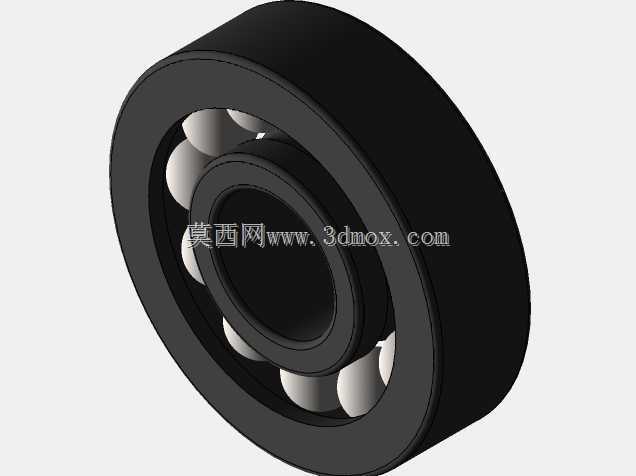

　　分离轴承端对接离合器分离拨叉，分离行程预留3-5mm的自由间隙，避免日常行驶中分离轴承长期压合在分离指上导致的轴承过早烧蚀。在功能特性上，这套单片离合器依靠摩擦面的静摩擦力传递发动机输出扭矩，摩擦衬片的摩擦系数经过匹配，能在额定压紧力下传递对应排量发动机的最大输出扭矩，同时在传动系统过载时能通过摩擦面的微量打滑保护下游变速器齿轮不会被冲击载荷打齿。日常工况下，当驾驶员踩下离合踏板，分离拨叉推动分离轴承轴向移动，压下分离杠杆内端，带动压盘克服压紧弹簧的作用力向后退让，从动盘与飞轮、压盘之间出现间隙，发动机动力暂时无法传递到变速器输入轴，此时可以顺畅完成挡位切换动作；当缓慢松开离合踏板，压盘在弹簧力作用下逐步压紧从动盘，摩擦面之间的压力逐步升高，传递的扭矩逐步增大，直到完全接合后发动机动力全部传递到变速器，驱动车辆行驶。

　　设计过程中对周向弹簧的布置位置做了优化，避开了螺栓安装位与分离杠杆的运动干涉区域，所有运动部件的轴向行程都做了运动仿真校核，保证全行程内不会出现零件碰撞、卡滞的问题。从动盘上的扭转减振弹簧沿周向对称布置，能吸收发动机输出的扭转振动，降低传动系统的共振风险，提升整车行驶的平顺性。整套结构没有采用复杂的多片式设计，零件数量少，后期维护更换成本低，摩擦片磨损后只需单独更换从动盘总成即可，压盘与飞轮只要没有出现烧蚀、沟槽磨损就可以重复使用，非常适合量产民用车辆的大规模装配与售后维保需求。
