汽车发动机支架立式循环装配输送线

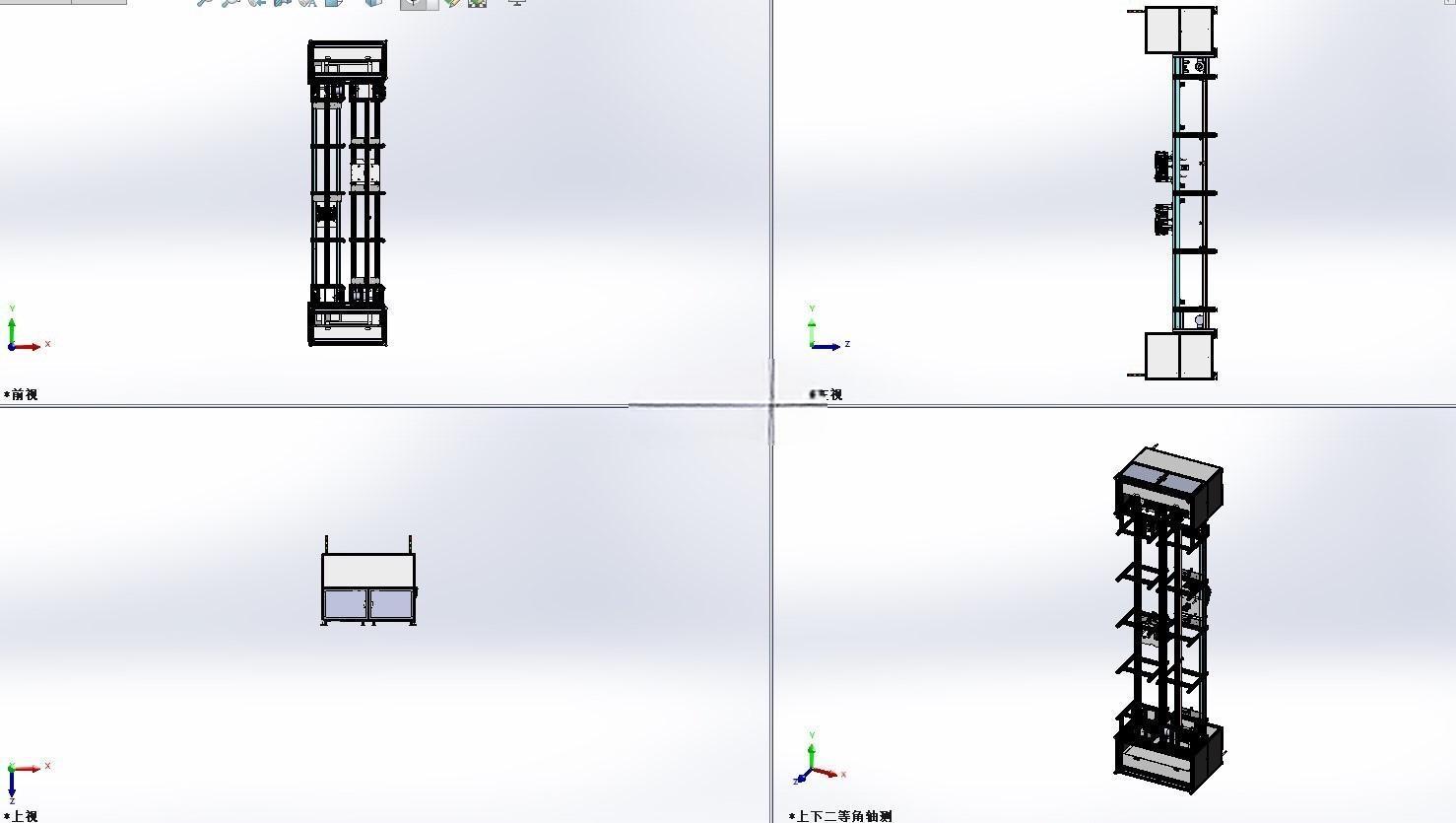

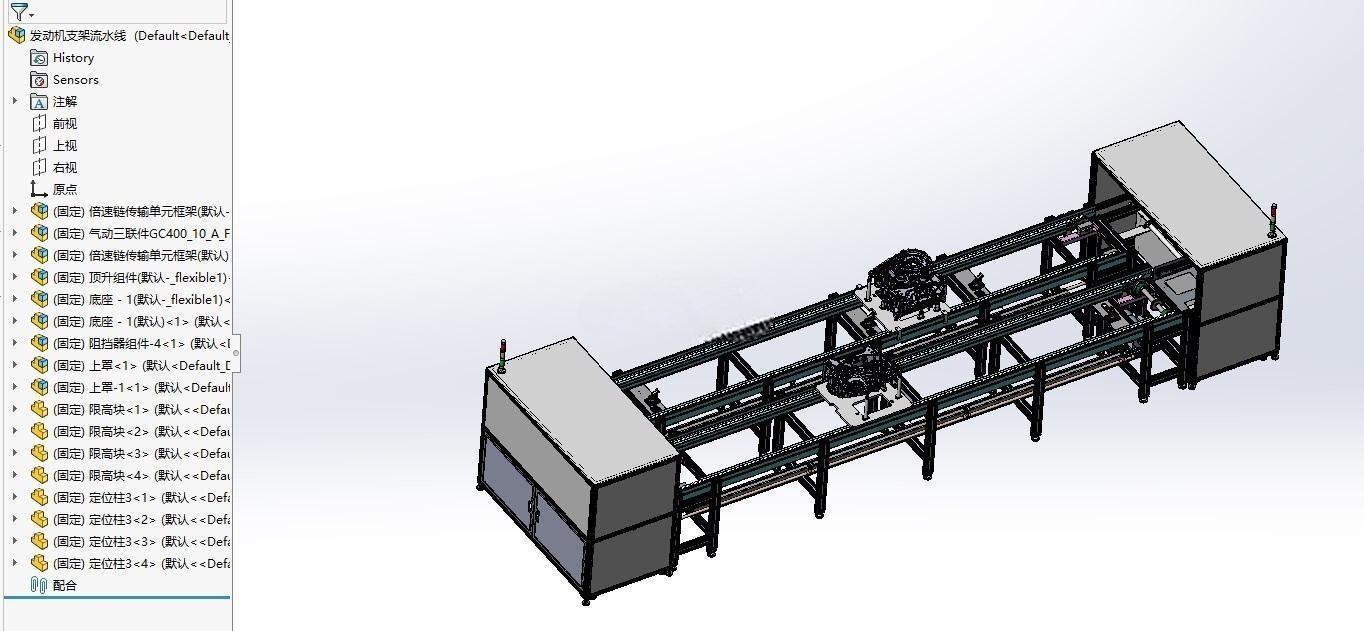

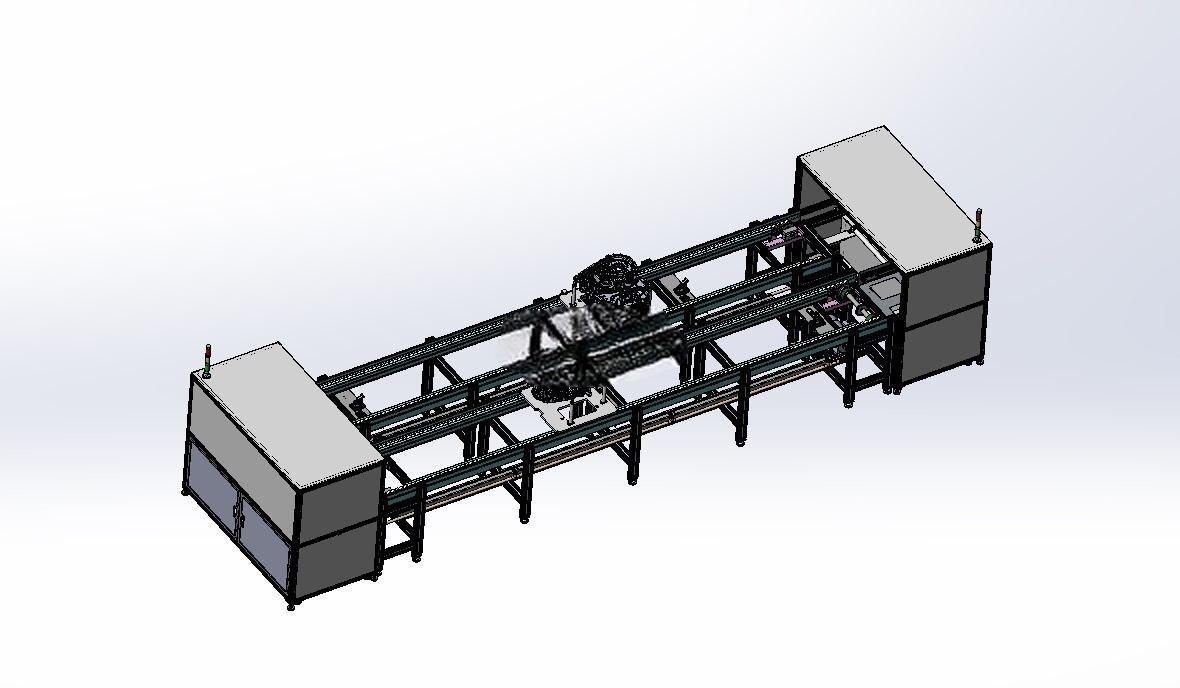

　　这套三维结构方案面向汽车发动机支架类零部件的批量化装配与工序流转需求，采用立式多层循环布局，把原本沿地面长距离铺开的装配工位压缩到竖向空间内，适合车间横向用地紧张、又需要保留多工位节拍缓存的零部件加工场景。设备主体由底部承载机架、中段多层工装托盘轨道、顶部回转机构以及两侧升降移送单元构成，工件连同定位托盘在各层轨道间按节拍移动，完成支架上料、定位、附件装配、检测等工序后，由端部升降机构完成层间切换，形成闭环输送。

　　从实际用途看，该线体服务于发动机支架这类结构件的半自动化装配过程。支架本身属于发动机周边承载件，涉及衬套、螺栓、支架本体等多个装配点位，工序之间需要稳定的定位与暂存。线体通过托盘承载工件，避免人工反复搬运造成的磕碰与定位偏差；多层轨道提供了足够的工位数量和缓存空间，使不同工序的作业时间可以在一定范围内解耦，单个工位的短时停顿不会立刻打断整线节拍。

　　结构设计上，底部机架采用矩形钢管焊接成框形基础，承担整线自重、工件载荷以及升降机构往复运动产生的动载。底框内部预留电气控制元件、气动处理单元和驱动部件的安装空间，外侧设置检修门板与封板，既保证现场安全防护，也便于维护人员接近驱动轴、链条和传感器。中段轨道沿高度方向分层布置，每层由铝型材或型钢导轨、托盘导向边、阻挡定位机构组成，托盘进入工位后由阻挡器截停，升降定位销或夹紧块对托盘进行二次定位，保证装配位置重复一致。

　　竖向回转换向是该方案的重点。线体两端设置带导向轮和承载托架的升降框架，托架与托盘接口匹配，通过链条或同步带牵引实现平稳升降。进入换层位置后，移送机构把托盘从水平轨道推入升降托架，托架提升或下降至目标层，再由推送装置送回水平输送轨道。为控制偏载与晃动，升降框架两侧布置直线导轨或导向滚轮，驱动端设置张紧结构和限位检测，保证高速节拍下托盘不发生明显摆动。顶部设置防护框架与照明、传感元件安装位，底部则考虑接油、废料和维护空间。

　　建模时需要重点核对托盘与工件的外形包络。发动机支架带有不规则支耳和安装孔，托盘定位面应避开焊缝、加工基准面和易划伤表面，定位销优先对应工件已加工孔位；若工件型号切换，可通过更换定位块、调整导向宽度实现有限范围内的柔性生产。线体长度、层高和层数决定了总工位数量，竖向高度则受车间净高、起重设备作业范围和人员操作高度共同限制；上层工位若需人工操作，应配合踏步平台或翻转机构，若以自动作业为主，则应预留机器人、拧紧轴或检测相机的安装基准。

　　安装边界方面，设备四周需留出托盘维护、驱动检修和电控柜开门空间，端部升降区的安全防护不能与厂房立柱、物流通道干涉。线体与前后工序衔接时，入口可对接上料工作台或机器人抓取位，出口可连接下料输送带、检测台或缓存架。气路、线槽沿机架立柱分层布置，传感器线缆与动力线缆分槽敷设，减少升降拖链内的弯折磨损。整体方案以空间集约、节拍稳定和维护便利为核心，为发动机支架类零件的自动化装配提供了可落地的结构参考。
