迪卡侬滑板车160毫米盘式制动升级结构

　　这套结构围绕个人代步滑板车的制动系统改造展开，目标是把原有制动力度偏弱、热衰减明显、雨天响应不稳定的轮边制动方式，替换为山地自行车领域成熟的160毫米盘式制动方案。滑板车在城市短距离通勤、园区接驳、校园出行和休闲滑行中使用频率很高，骑行者经常面对下坡、路口急停、湿滑路面和载重变化，制动系统的刚性、摩擦接触面积以及散热能力直接影响操控安全。盘式制动器把制动力集中在轮轴附近的金属碟盘上，刹车夹器通过两片来令片夹持碟盘，相比依赖轮圈侧面摩擦的方式，受泥水、轮圈偏摆和轮胎状态影响更小，也更便于后期维护。

　　建模时先从整车安装边界入手，重点确认前轮或后轮叉体宽度、轮轴直径、轮毂中心到叉腿内侧的距离、碟盘安装孔位以及夹器固定座的相对位置。160毫米碟盘属于山地车常见规格，外径增大后摩擦半径更长，在相同夹器夹紧力下可获得更高制动扭矩，但同时也会占用更多轮侧空间，因此必须检查碟盘与叉腿、轮组、挡泥板、脚撑以及折叠机构之间的间隙。碟盘边缘在转向、过坎和悬架微小变形时不能与周边零件发生擦碰，夹器外侧也要留出手指、工具和线缆走线空间，避免折叠收纳时磕碰。

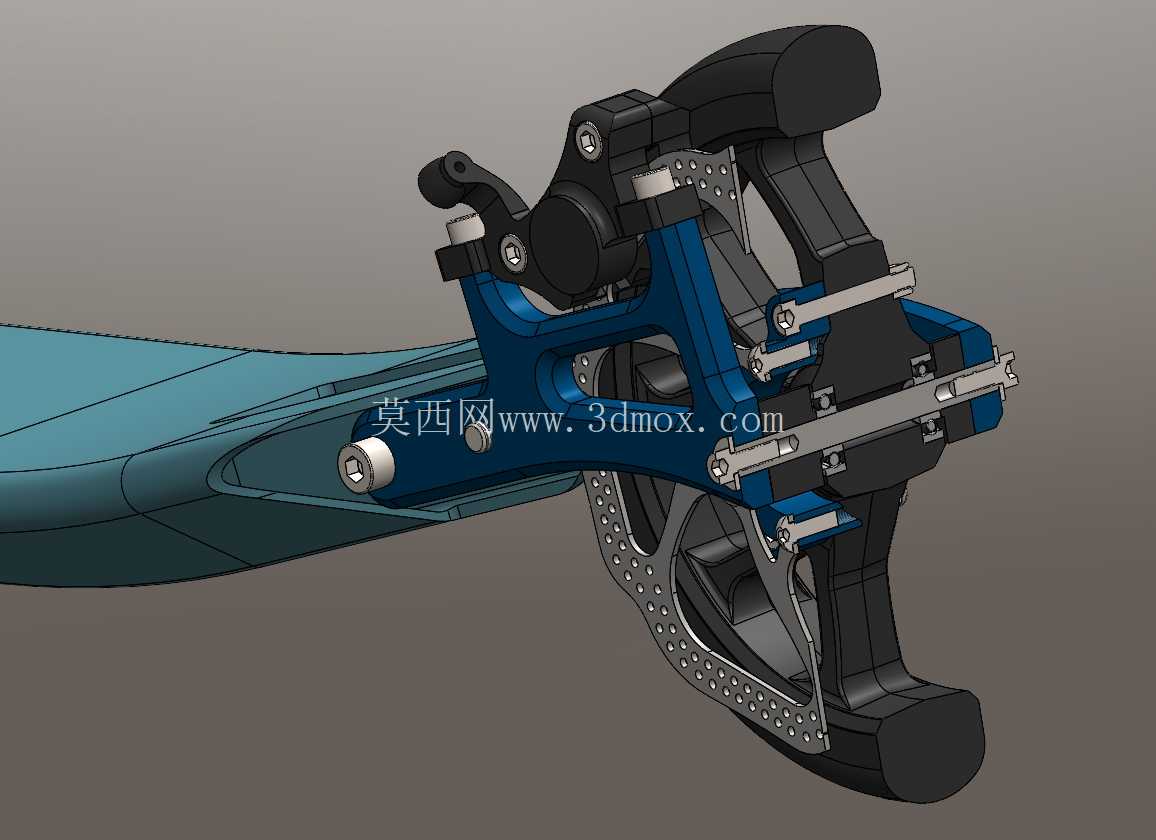

　　设计思路不是简单把自行车碟刹搬到滑板车上，而是让转接关系适应踏板车的受力特点。滑板车轮径小、转向响应快， rider 站立重心较高，制动时前叉和轮轴承受的冲击更直接，因此转接座需要兼顾定位精度与结构强度。夹器固定面应与碟盘平面保持平行，碟盘中心与夹器开档中心对齐，来令片与碟片两侧间隙均匀，才能减少拖刹、异响和偏磨。模型中对关键安装面、螺栓孔、垫片厚度和锁紧顺序进行了表达，便于加工时按实际轮组尺寸微调。

　　功能特性上，160毫米碟盘提供了更大的摩擦半径和热容量，连续下坡时热量可通过碟片通风区域和外露安装位置快速散出；夹器内部活塞推动来令片同步贴合，手柄端输入较小握力即可形成明显减速。对于轮径较小的滑板车，制动扭矩还会通过轮胎接地半径转化为减速效果，因此碟盘规格并非越大越好，过大碟盘可能导致制动力过于突兀，增加前轮抱死或车身俯仰风险。160毫米在制动力、安装空间和操控线性度之间较为均衡，适合城市路面和轻度坡道。

　　外形尺寸方面，碟盘外径按160毫米建立，安装孔围绕轮毂中心均布，夹器位置随转接座向轮轴外侧延伸。建模过程中需要保留碟盘厚度、来令片有效接触区、夹器螺栓间距和适配器台阶高度，这些尺寸决定了实物装配能否一次到位。轮轴方向的叠层关系尤其关键：轮毂、垫片、碟盘固定座、叉体和锁紧螺母之间要形成稳定夹持，不能让碟盘在制动扭矩下产生周向转动或轴向窜动。若原车叉体没有专用碟刹座，就需要通过转接板把夹器载荷传递到叉腿或轮轴附近，并保证载荷路径短、连接面贴合充分。

　　实际加工时，三个复杂零件主要集中在转接与安装环节，例如碟盘适配座、夹器转接支架以及轮轴间距调整件。板材件应注意平面度和孔位垂直度，铣削面不能出现明显台阶；焊接或折弯件则要控制热变形，避免夹器安装面与碟盘平面形成夹角。装配阶段可先松开支座螺栓，让夹器在自然状态下夹持碟盘，再均匀锁紧固定螺丝，最后转动轮组检查是否有局部摩擦。线缆或油管走向应避开折叠转轴和前轮摆动区域，保持顺滑弯曲半径，手柄安装位置还要兼顾拇指和手指操作习惯。

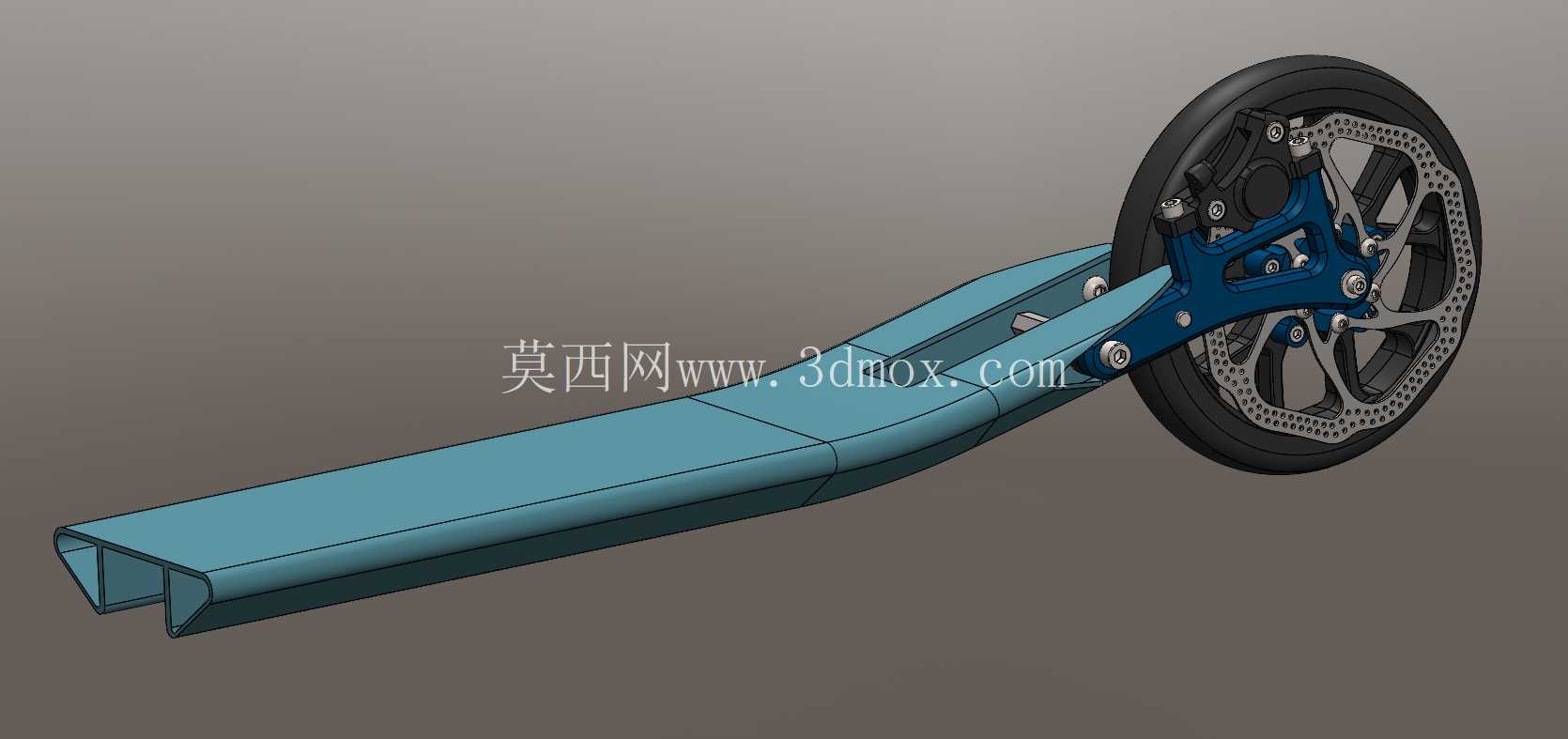

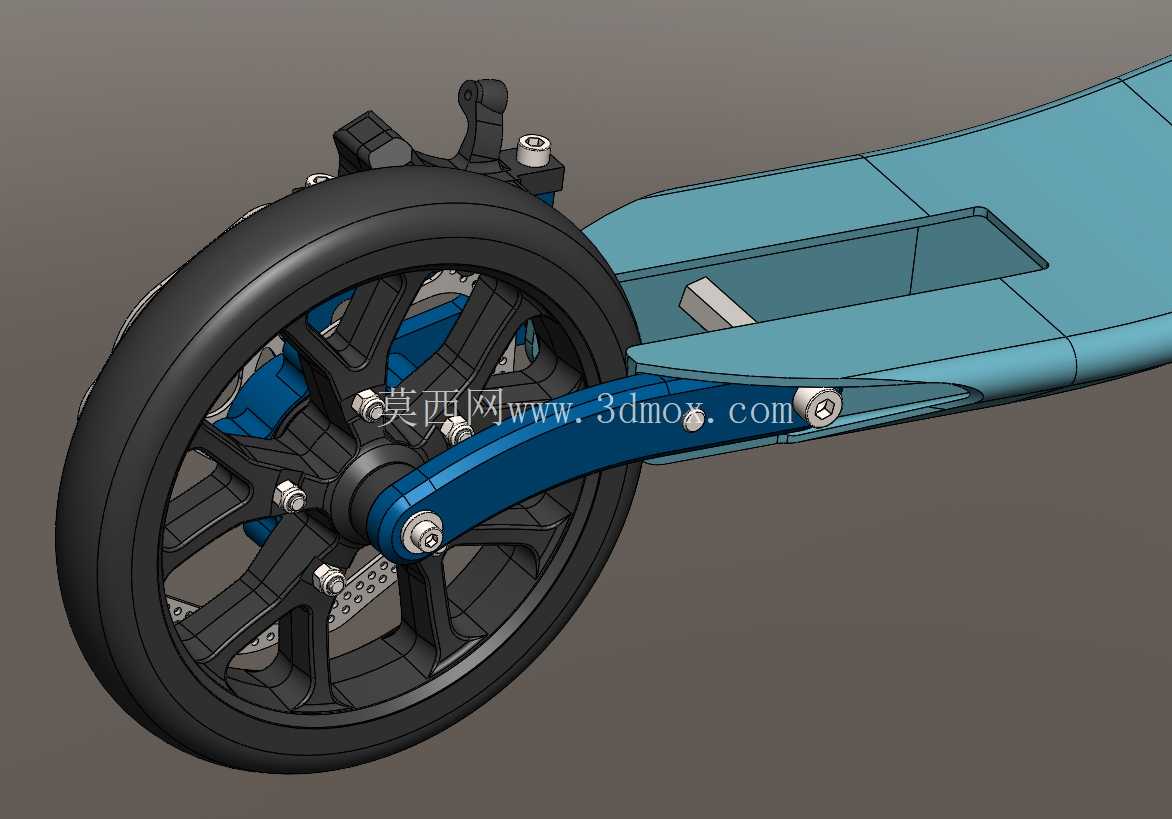

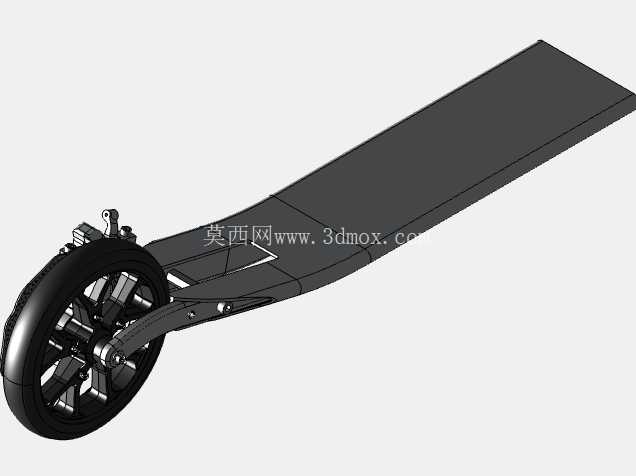

　　从结构设计角度看，该作品的价值在于把成熟自行车制动部件与滑板车车架边界进行了系统化匹配。三维模型不仅展示了碟刹外观，也把轮轴、夹器、转接座、碟盘和车架局部空间关系完整表达出来，方便从业者检查干涉、评估改装可行性，并在后续加工中依据真实尺寸进行补强或轻量化调整。
