200毫米规格铸铁旋转式台虎钳结构

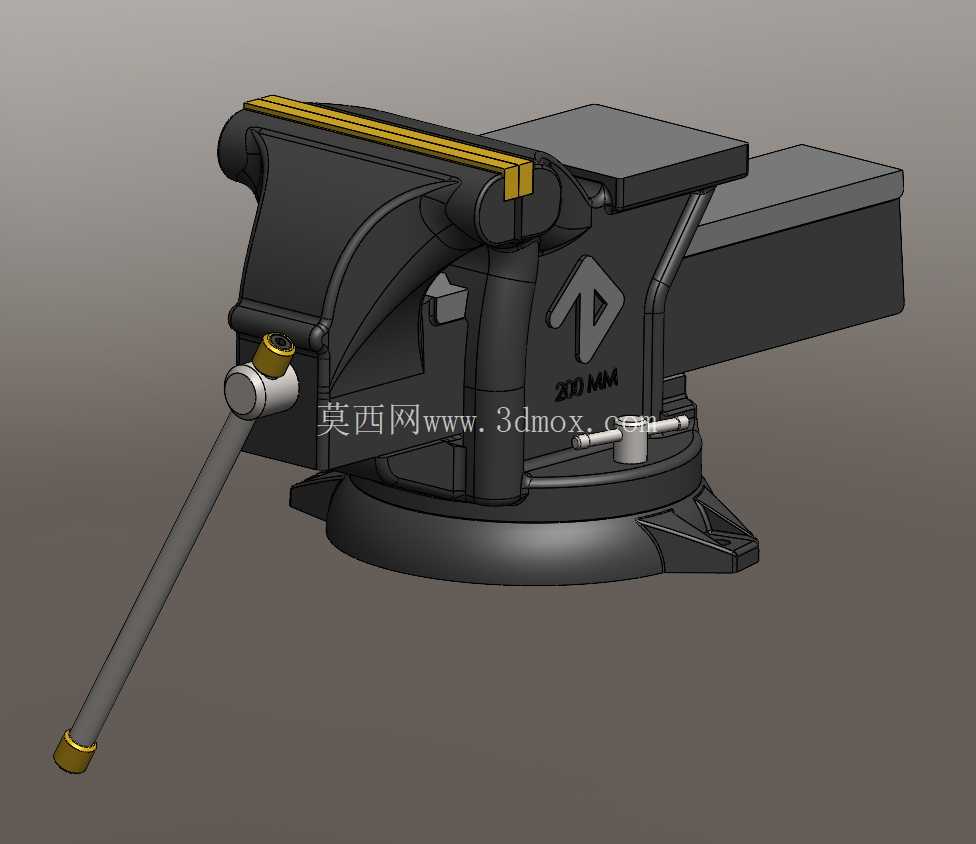

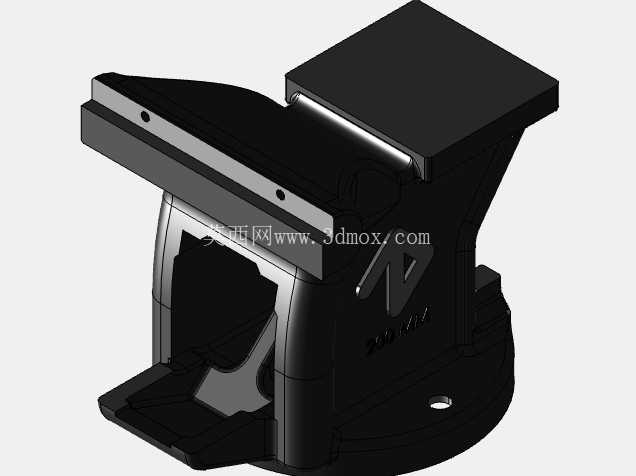

车间里做机加工、装配维修的师傅都清楚，台虎钳是工位上离不开的基础工装，这款200毫米钳口宽度的铸铁虎钳，适配大多数常规工位的夹持需求，不管是小型零件的锉削修配、管件的攻丝套丝，还是小型焊接件的定位夹持，都能提供足够的夹持力与稳定性。从实际使用场景来看，这类虎钳大多安装在重型钳工工作台的边缘位置，底座的旋转结构可以根据操作需求调整夹持角度，不用反复挪动工件或者调整工位站姿，长时间操作能降低不少疲劳感。

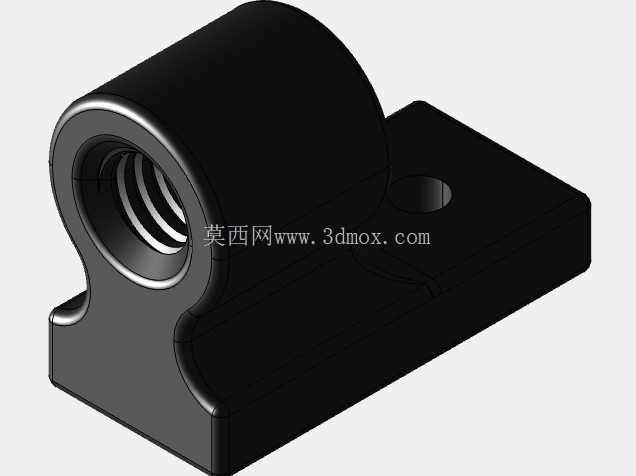

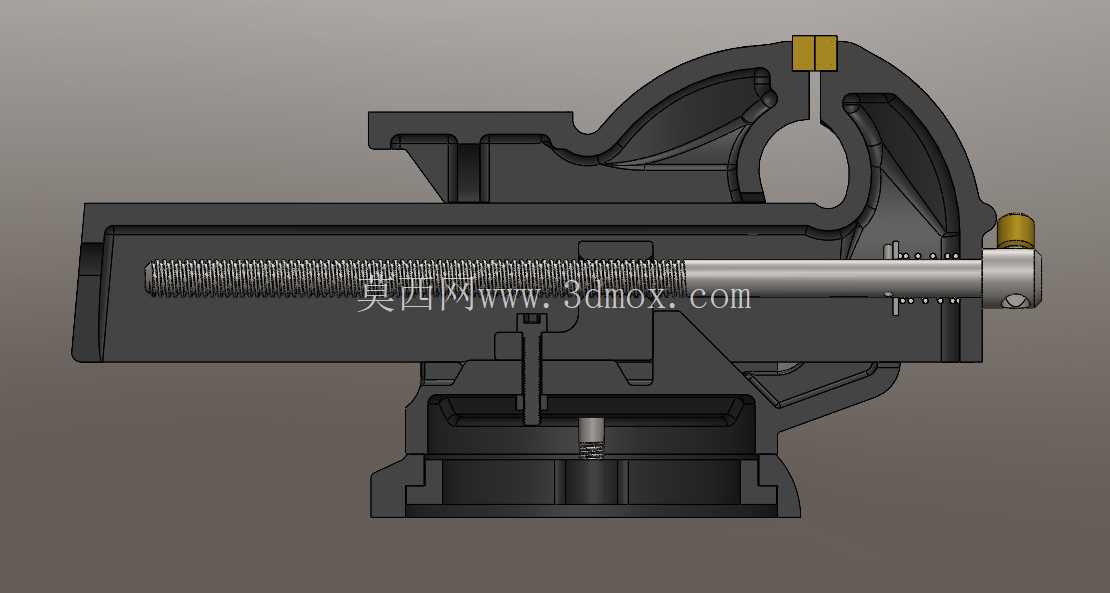

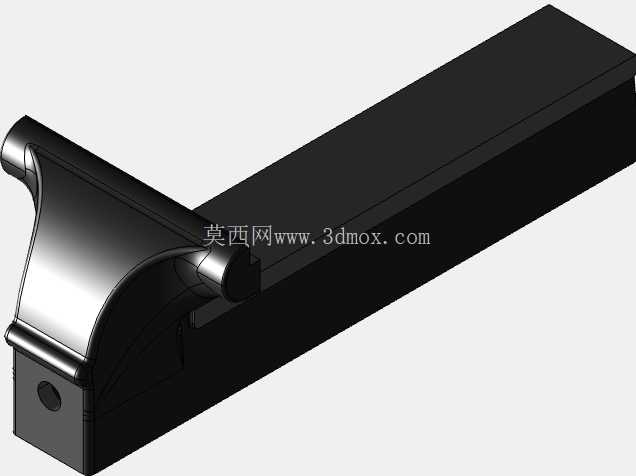

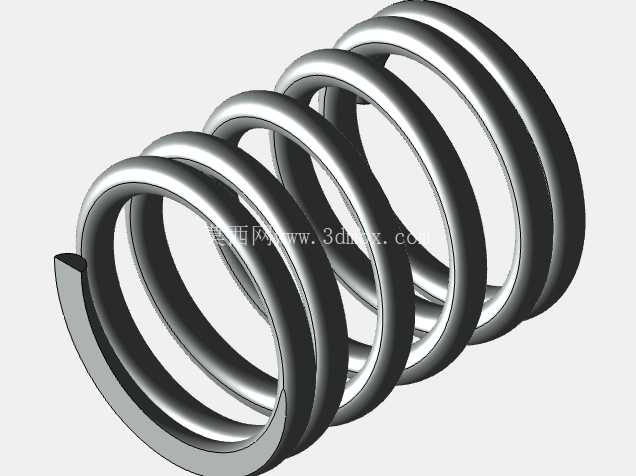

从结构设计逻辑来看，这款虎钳参考成熟量产铸铁虎钳的结构做还原，整体主体采用铸铁材质，本身的减震性能优于钢制焊接结构，在承受敲击、重载夹持的时候不会因为刚性过强产生崩裂风险，同时铸铁的耐磨性更好，长期使用导轨面的磨损量更小，能长期保持活动钳身的滑动精度。钳身的活动导轨采用燕尾式结构，配合丝杆的传动间隙，既保证滑动顺畅，又不会出现钳口上下翘动的问题，夹持工件的时候钳口贴合度均匀，不会出现局部夹持力不足导致工件飞出的安全隐患。

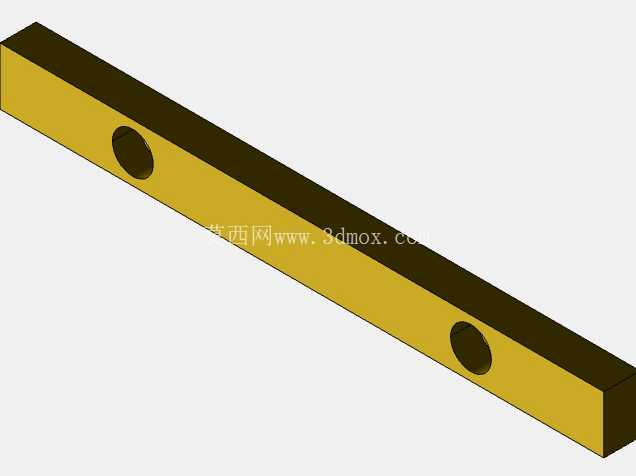

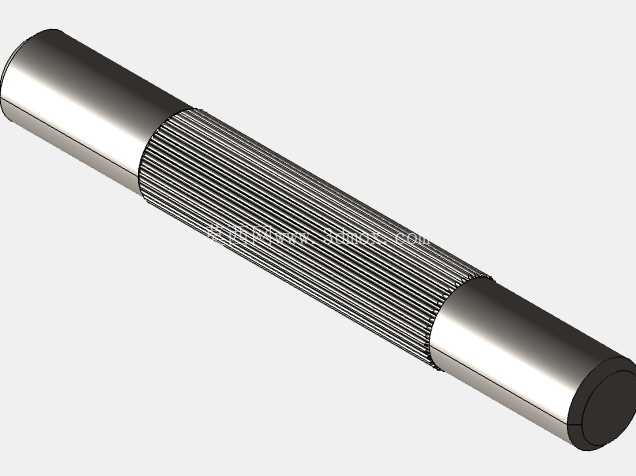

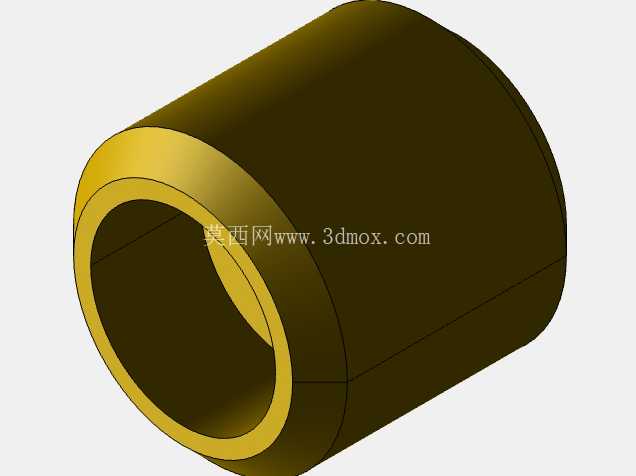

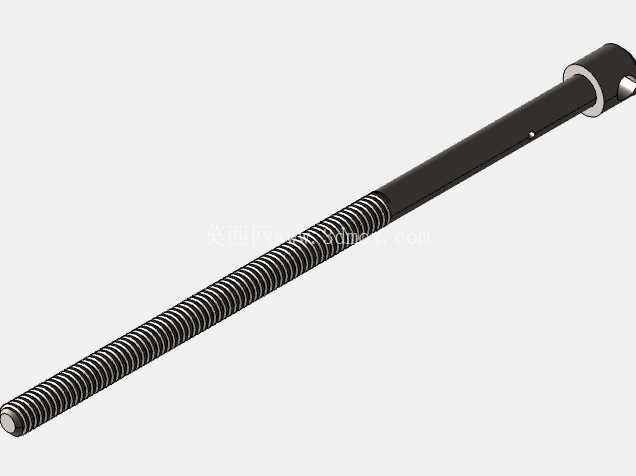

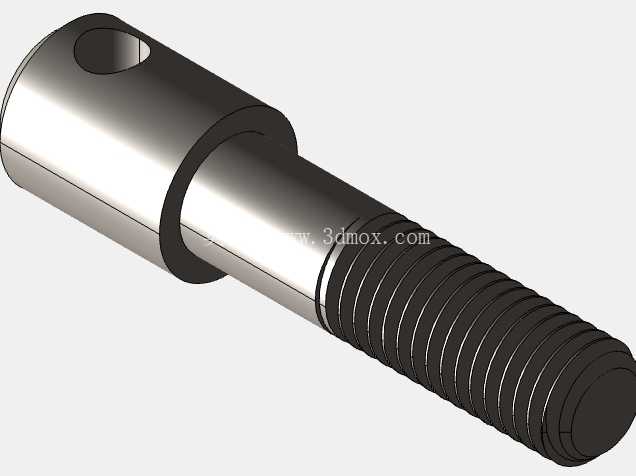

钳口部分做了交叉滚花纹理，夹持金属工件的时候能增加摩擦力，针对不同材质的工件，还可以更换软质钳口垫片，避免夹伤铜、铝等软质零件或者已加工完成的光洁表面。丝杆末端的手柄采用加长设计，按照杠杆力臂的计算，正常成年人单手施加力量就能产生足够的夹持扭矩，应对常规钢材的锯削、锉削作业完全不会出现工件松动的情况，手柄末端的挡圈结构可以防止操作时手滑脱开，也能避免手柄从丝杆孔中滑出掉落。

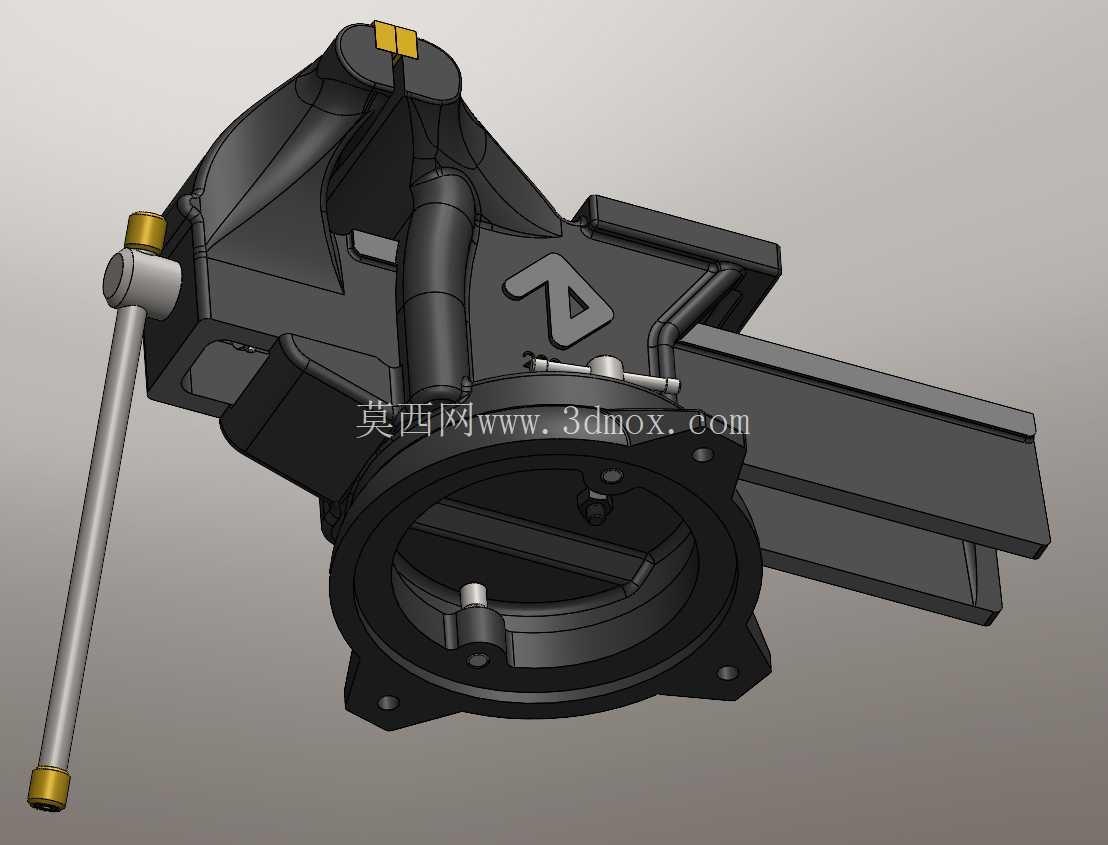

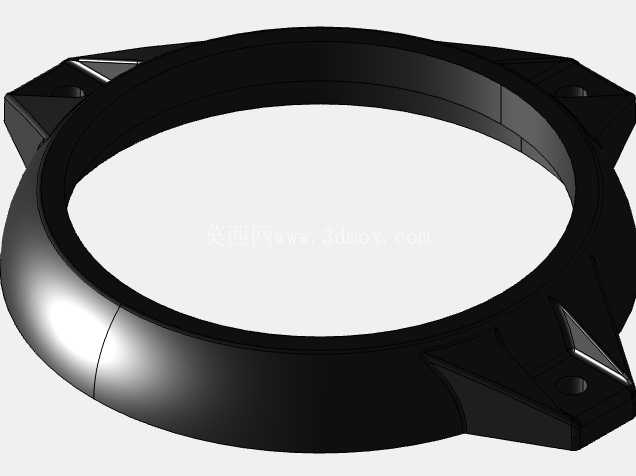

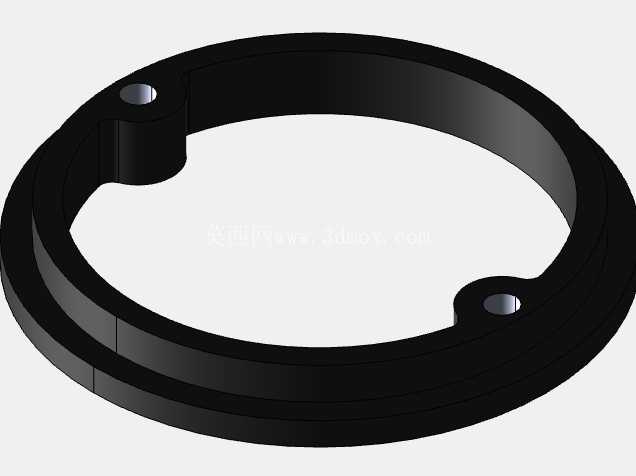

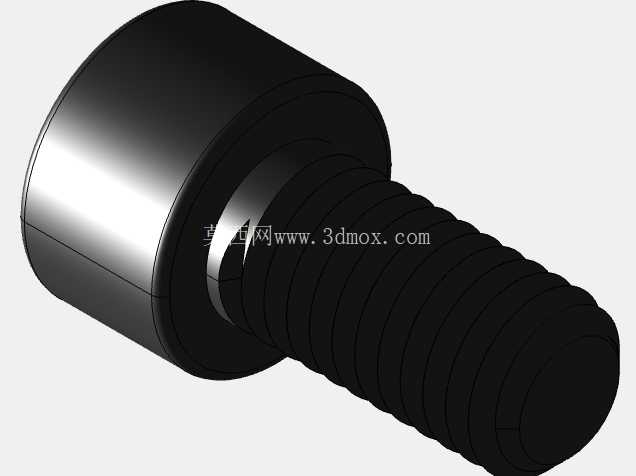

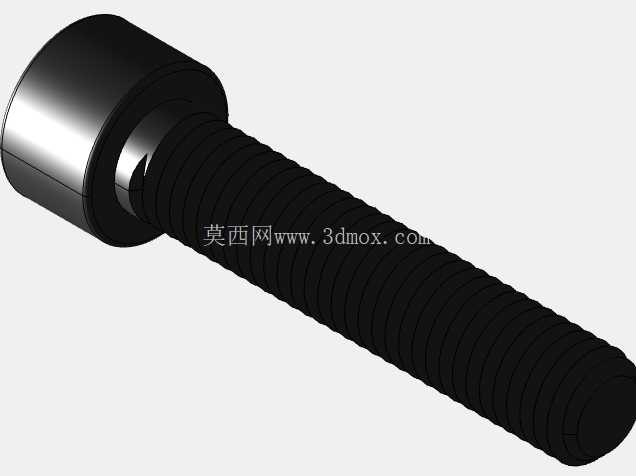

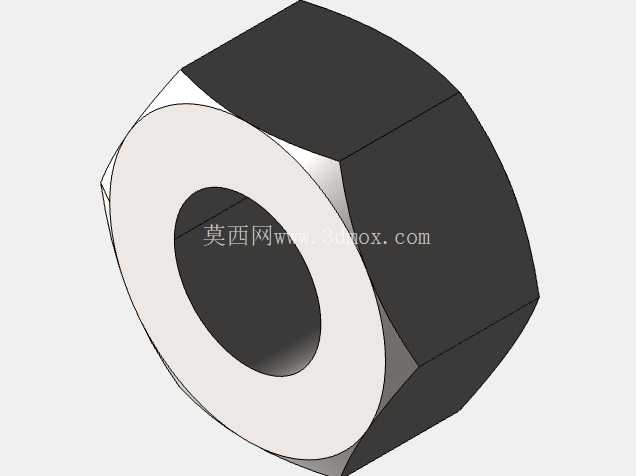

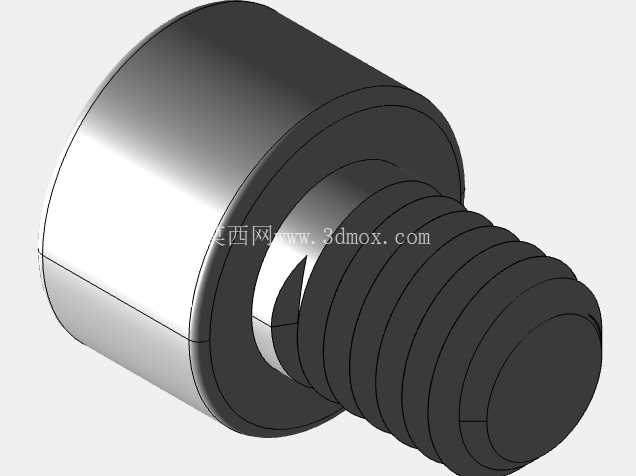

底座的三个安装孔位对应工作台的安装螺栓位置，安装时需要保证钳身与工作台边缘齐平，保证长工件可以垂直向下不受工作台面干涉，旋转底座的锁紧手柄可以在调整到需要的角度后快速锁紧，锁紧后的底座不会因为加工受力产生偏转。从安装边界尺寸来看，200毫米钳口的虎钳整体长度在闭合状态下约420毫米，底座直径约280毫米，安装时需要预留至少500毫米的工作台纵深空间，保证钳身完全打开后不会超出工作台边缘，同时丝杆活动行程约200毫米，最大张开距离可以满足大多数常规尺寸零件的夹持需求，不需要频繁更换更大规格的夹持工具。

在实际建模还原的过程中，需要重点关注丝杆与活动钳身的配合间隙，导轨面的配合公差控制在0.05到0.1毫米之间，既保证滑动顺畅，又不会出现过大的旷量，钳口的安装面需要做平面度处理，保证两个钳口闭合时完全贴合，不会出现上下缝隙不均的问题。固定钳身与底座的连接转轴需要保留足够的强度，承受敲击作业时的冲击力，不会出现转轴断裂的问题。另外钳身表面的加强筋结构不是随意设计的，对应受力最大的几个位置，比如钳口根部、丝杆支撑座位置，都做了加厚的加强筋，避免重载夹持时钳身出现断裂变形。

这类虎钳在五金加工、设备维修、模具装配等场景都有广泛应用，不管是单件小批量的维修作业，还是批量零件的辅助加工，都是性价比极高的基础工装，建模时还原的结构细节完全可以作为工装选型、工位布局设计的参考，也可以作为钳工实训教学的演示模型，帮助新人理解台虎钳的受力结构与安装要求。
