雷诺Clio Williams赛车16寸铝合金轮毂设计

这款轮毂是针对雷诺Clio Williams赛事用车开发的行走系统部件，适配16寸轮组安装需求，在场地拉力、民间赛道日活动以及经典赛车复原项目中都有明确的应用场景。作为赛车行走系统的核心承载部件，轮毂需要同时兼顾簧下质量控制、结构强度冗余、制动系统避让以及轮胎匹配精度这几个核心工程目标，设计过程中完全围绕赛事使用的实际工况展开，没有多余的装饰性结构。

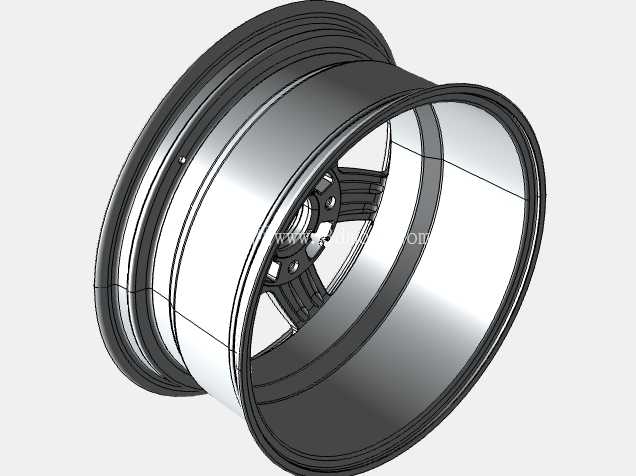

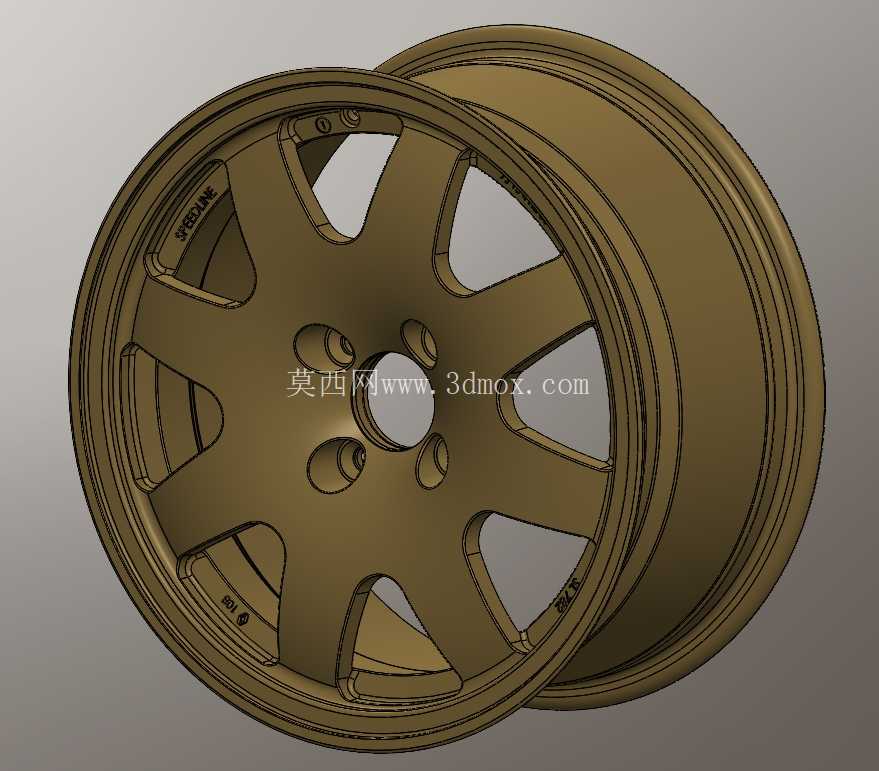

从实际使用场景来看，Clio Williams作为前置前驱的小排量赛车，在赛道连续过弯时前轮会承受极大的侧向载荷，急加速与重刹工况下轮辐的交变应力循环频率远高于民用代步车轮毂，因此轮辐的造型没有采用民用改装轮毂常见的大镂空轻量化设计，而是通过七辐不等宽的结构布局，在螺栓安装位到轮辋外缘之间形成连续的力传递路径，每根轮辐的截面都做了变厚度处理，靠近中心安装座的位置厚度更大，向轮辋方向逐步收窄，既保证了螺栓孔周边的应力不会集中，也避免了轮辐外侧冗余重量带来的簧下质量升高。

安装边界方面，这款轮毂的中心孔、螺栓孔分布完全匹配Clio Williams原厂的转向节安装尺寸，不需要额外加装变径圈或者孔位转接垫片，避免了加装配件带来的安装同轴度误差，要知道赛事场景下0.1毫米的同轴度偏差都会在高速行驶时带来方向盘抖动，甚至影响制动盘的偏磨情况。轮毂的ET值经过反复校核，安装后轮缘不会超出车身翼子板的边界，同时在转向打满的情况下，轮胎内壁不会与减震器支座、翼子板内衬发生干涉，哪怕是搭配赛事用的半热熔轮胎，在最大侧偏角工况下也能留出足够的安全间隙。

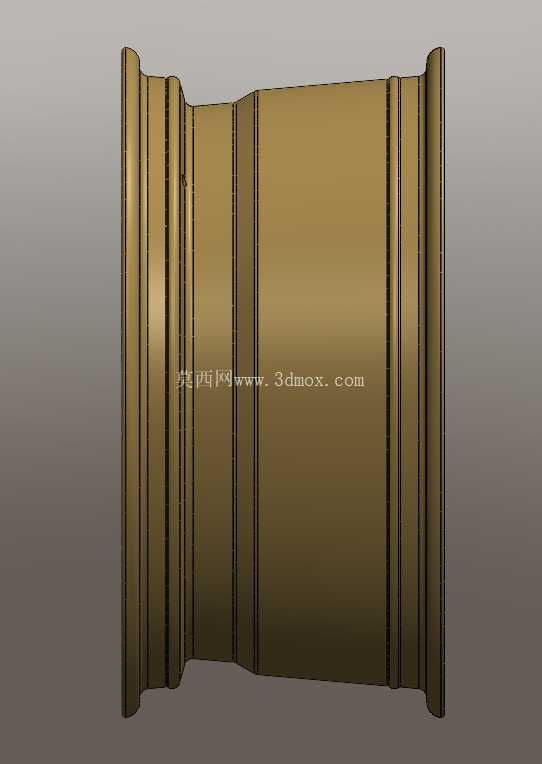

轮辋部分的设计严格匹配16寸赛事轮胎的胎圈座尺寸，胎圈座的圆角、槽口深度都符合对应尺寸轮胎的安装标准，保证轮胎充气后胎圈能够完全卡入到位，在低胎压赛道工况下不会出现胎圈脱开的风险。轮辋内部的通风通道是和轮辐造型一体设计的，车辆行驶时气流可以顺着轮辐的间隙导入制动盘区域，带走卡钳和制动盘摩擦产生的热量，避免连续重刹下制动系统出现热衰减，这一点对于前驱赛车来说尤为重要——因为前轮承担了整车超过70%的制动力，制动系统的散热效率直接决定了单圈成绩的稳定性。

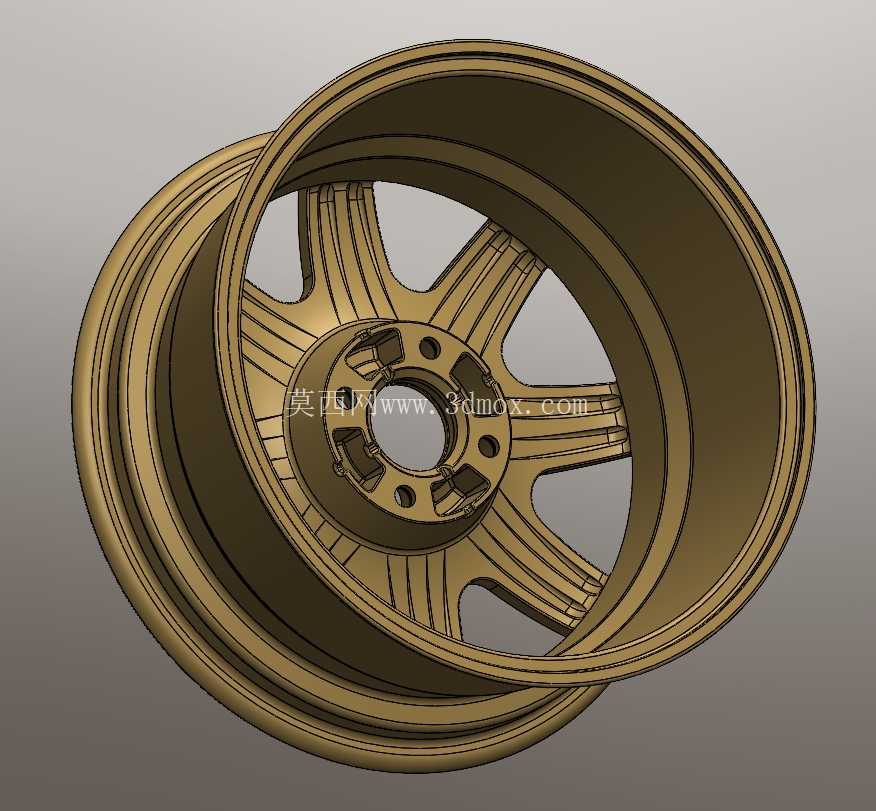

设计过程中首先逆向扫描了原厂拆车件的完整点云数据，对每个安装面的平面度、螺栓孔的位置度都做了公差校核，然后在三维环境中对轮辐的受力路径做了优化，去掉了原厂铸造件上为了脱模预留的多余工艺余量，同时在轮辐背面做了不等深的减重凹槽，这些凹槽的位置完全避开了应力集中区域，不会降低结构的抗冲击能力——毕竟赛事场景下轮毂压到赛道肩、碾到碎石的情况时有发生，足够的抗冲击余量是安全的底线。

轮毂的中心盖安装位、气门嘴开孔位置都和原厂部件完全兼容，用户在复原经典赛车的时候不需要对周边部件做任何改装，直接替换安装即可。轮辋的边缘做了加厚处理，应对赛事中轮胎快速拆装时的撬压操作，不会因为换胎操作造成轮缘变形。整个轮毂的外观采用了古铜色的经典赛事涂装风格，和Clio Williams原厂的赛车配色相匹配，既满足了经典车复原的外观一致性要求，也符合赛事场景下的视觉识别需求。

从结构验证的角度，这款轮毂的设计已经通过了模拟工况下的载荷校核，径向载荷、侧向载荷、弯曲疲劳的安全系数都达到了赛事部件的使用标准，不会出现民用改装轮毂常见的辐条断裂、轮辋变形问题。对于从事经典赛车复原、赛事改装部件设计的工程师来说，这个模型可以直接作为轮毂开发的参考基准，也可以用于整车装配的干涉检查、制动系统匹配校核等工作，不需要再从零开始测绘原厂部件，能够大幅缩短相关项目的开发周期。
