十七米高速拦截快艇阶梯船体结构

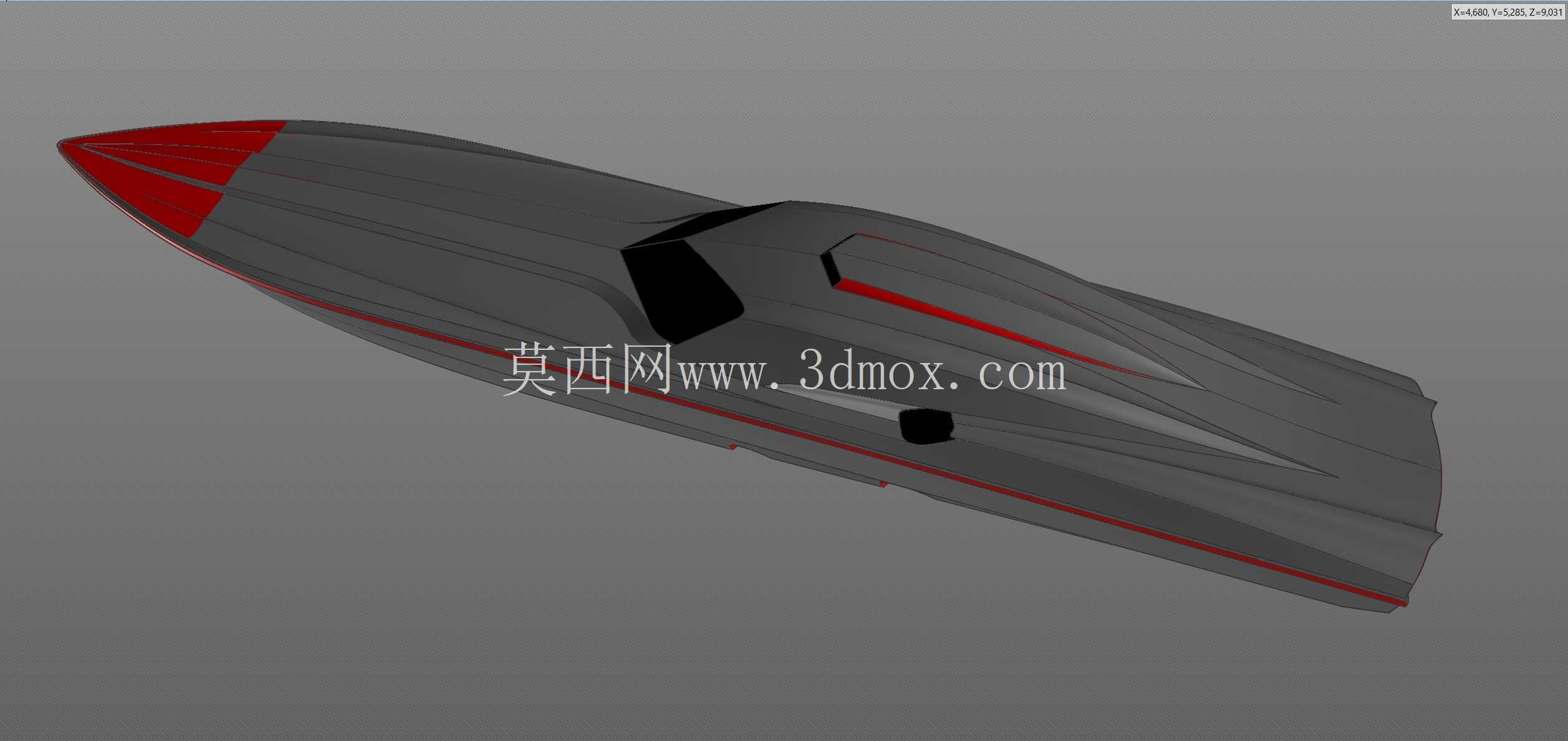

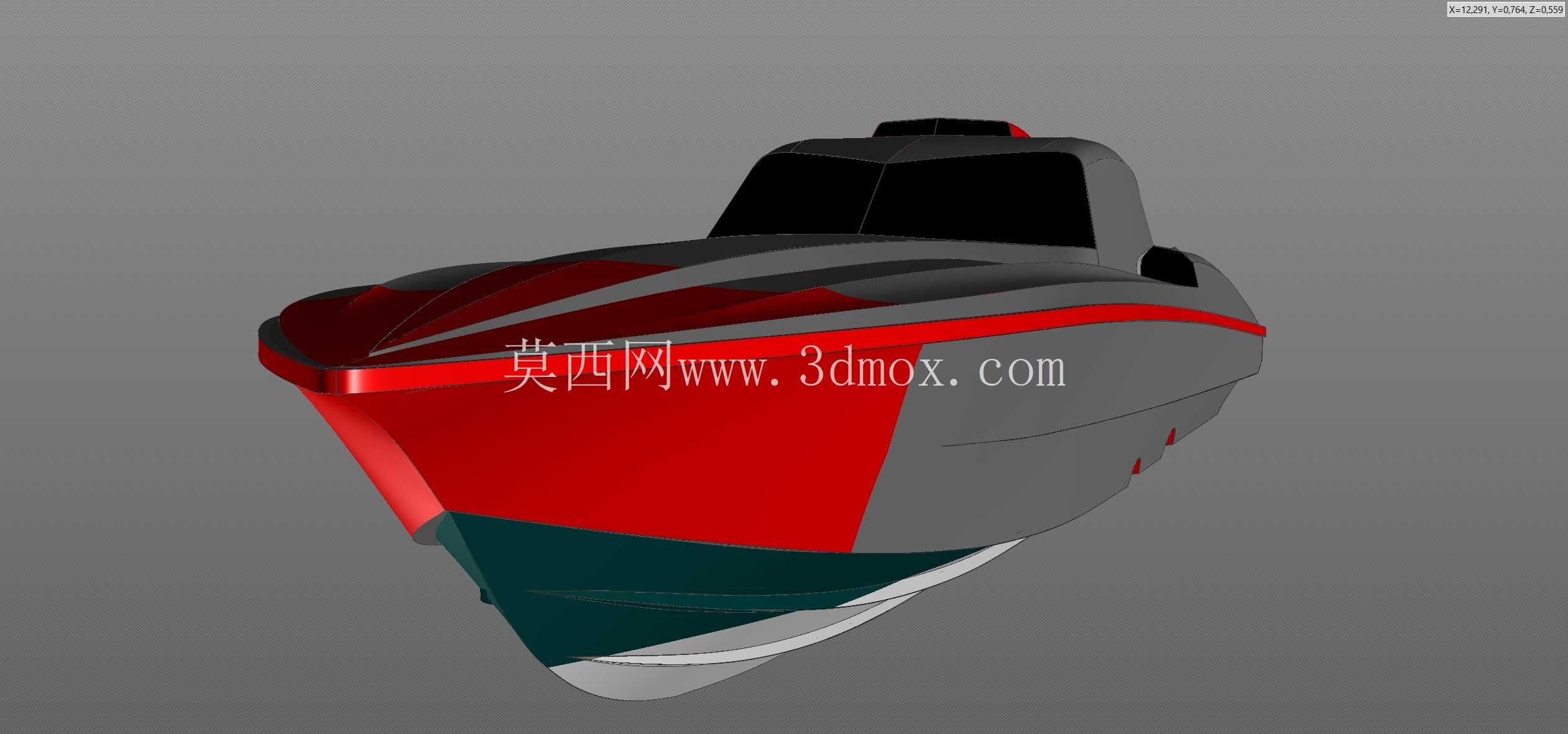

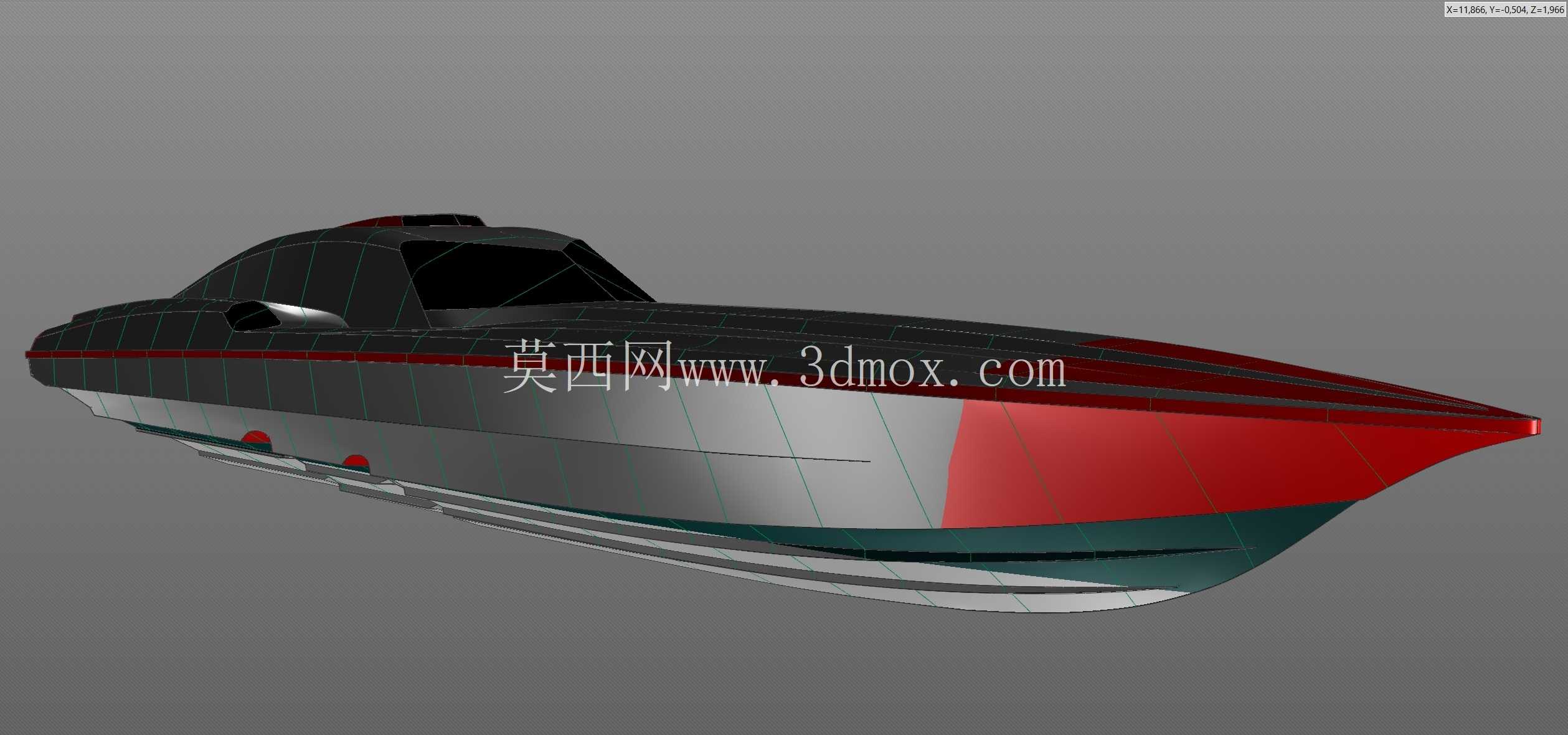

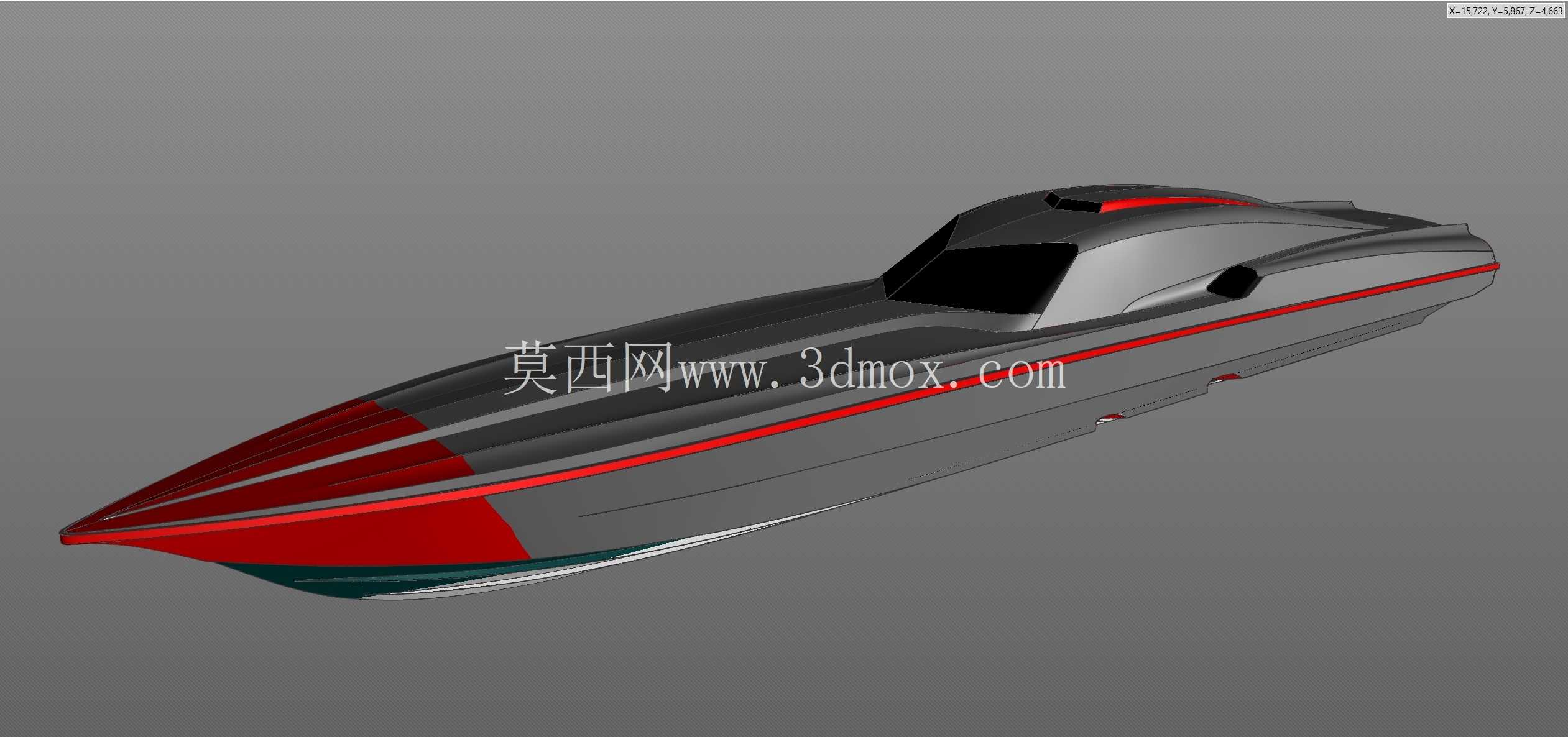

　　该作品呈现的是一艘总长约17m的高速拦截艇，整体采用狭长尖舭滑行艇型，外观以深灰船体、红色艏部和侧舷饰线构成识别特征。建模重点并不只在外观曲面，而是围绕高速近岸任务中对快速起滑、稳定直行、低阻力回转和动力布置边界的综合表达。艇体前部使用尖锐V形剖面，艏柱前倾明显，能够在迎浪状态下减小拍击，把波浪冲击沿纵向分散；中后部逐步过渡到较宽的滑行面，为高速阶段提供足够动升力。阶梯式船体是该方案的核心结构特征。船体底部并非连续单曲面，而是在纵向设置断阶，使艇在高速航行时将底部水流分段，降低湿表面积和摩擦阻力，同时让前后滑行面分担艇体重量。

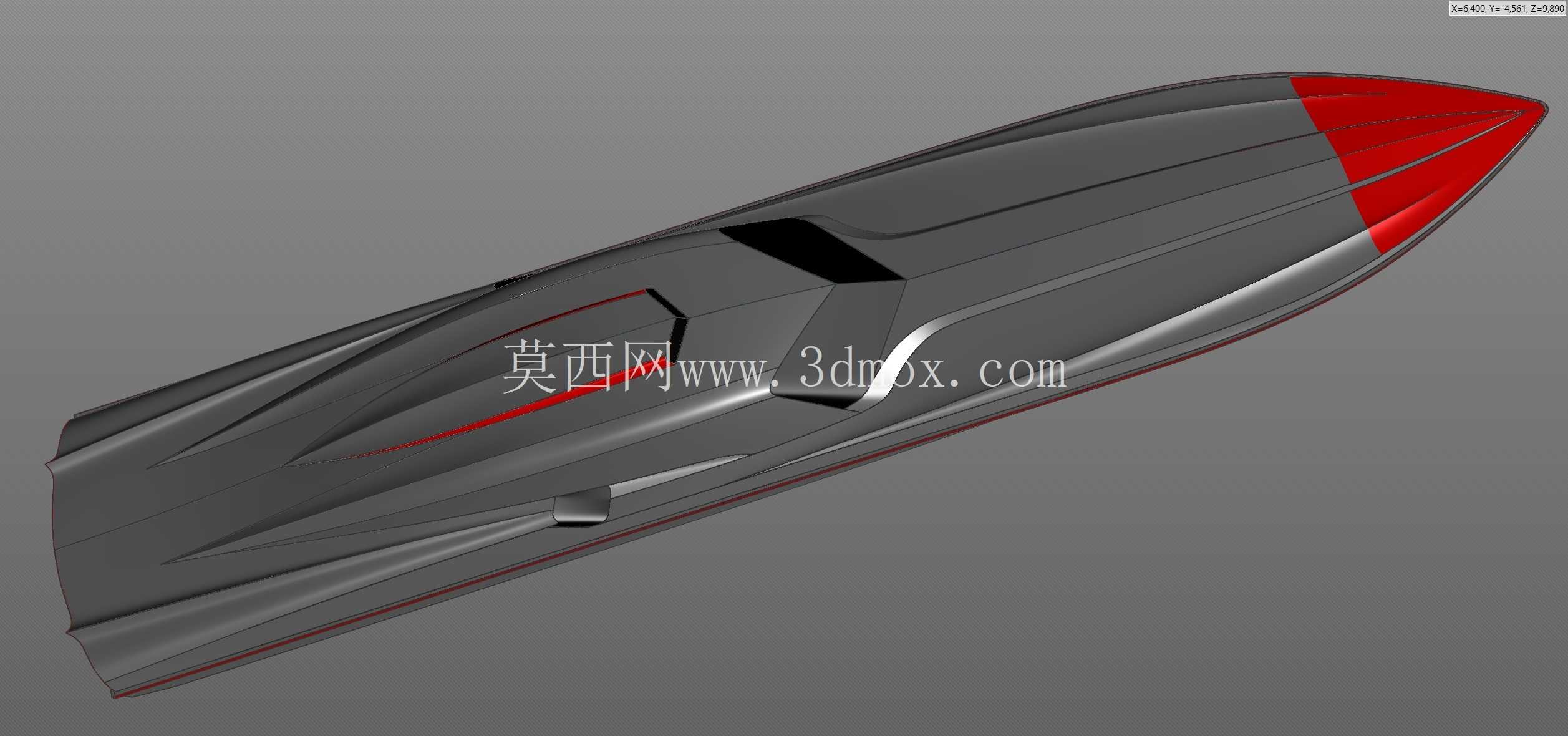

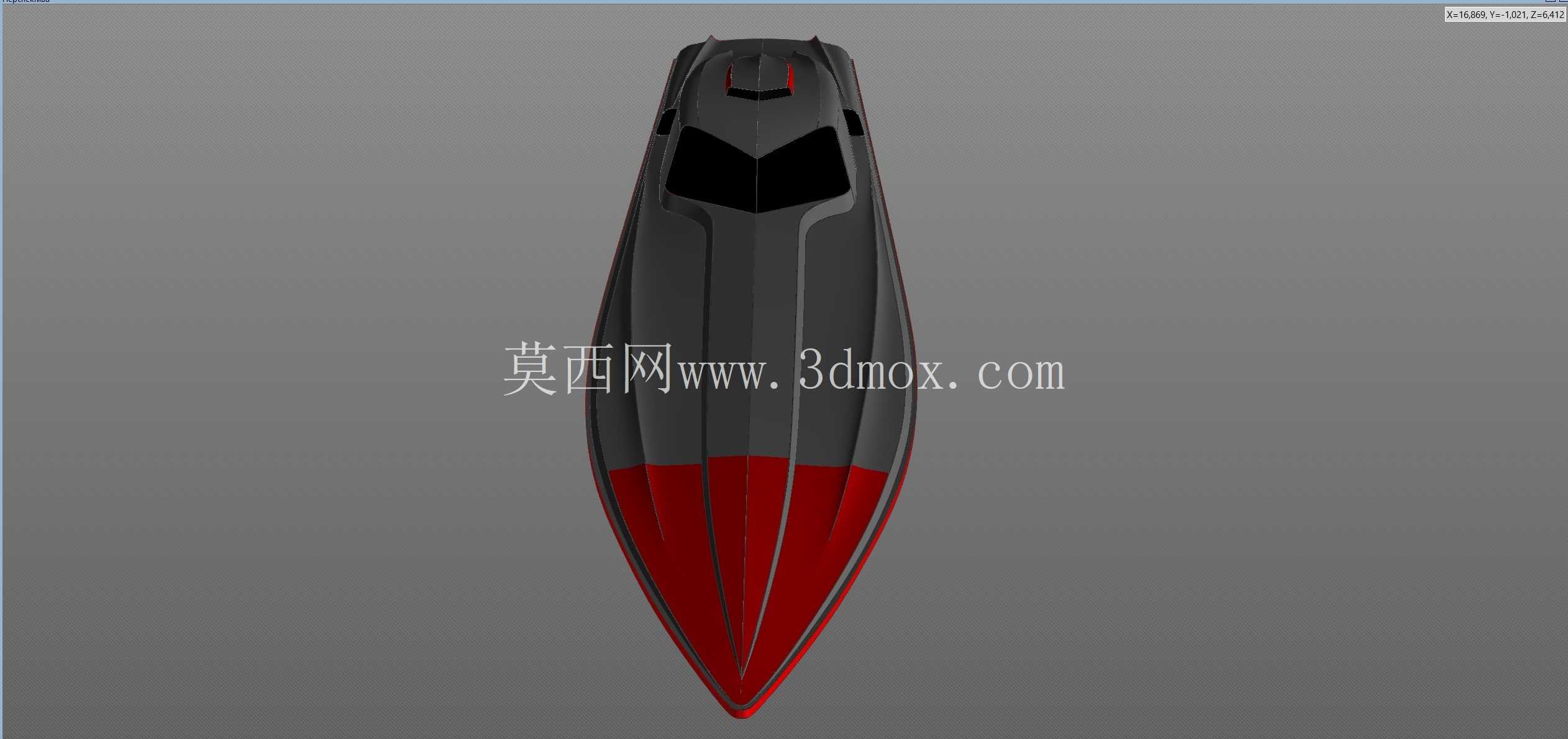

　　断阶位置需要与重心、推进轴线和艇底进气状态协调，过靠前会导致前部吸力不足、艇首上仰，过靠后则难以形成稳定气膜，阶梯减阻效果会明显减弱。模型中对艇底折线、侧舷折角和艉部封板进行了连续曲面处理，能够为后续线型光顺、舱室划分和推进系统校核提供基础。从使用场景看，这类艇型适合近岸巡逻、临检拦截、快速交通和短距离应急响应。任务特点是起航频繁、加速距离短、航速高、靠离机动多，因此船体设计不能单纯追求极限速度，还要兼顾低速姿态、横稳性和乘员承载。驾驶舱位于艇体中前部，风挡和舱盖采用低阻封闭式造型，舱室轮廓与甲板曲面连续过渡，既减少高速迎风阻力，也为内部操控台、座椅和通道布置保留空间。艏部甲板保持简洁，舷侧线型向内收拢，可降低靠帮时的碰撞干涉。

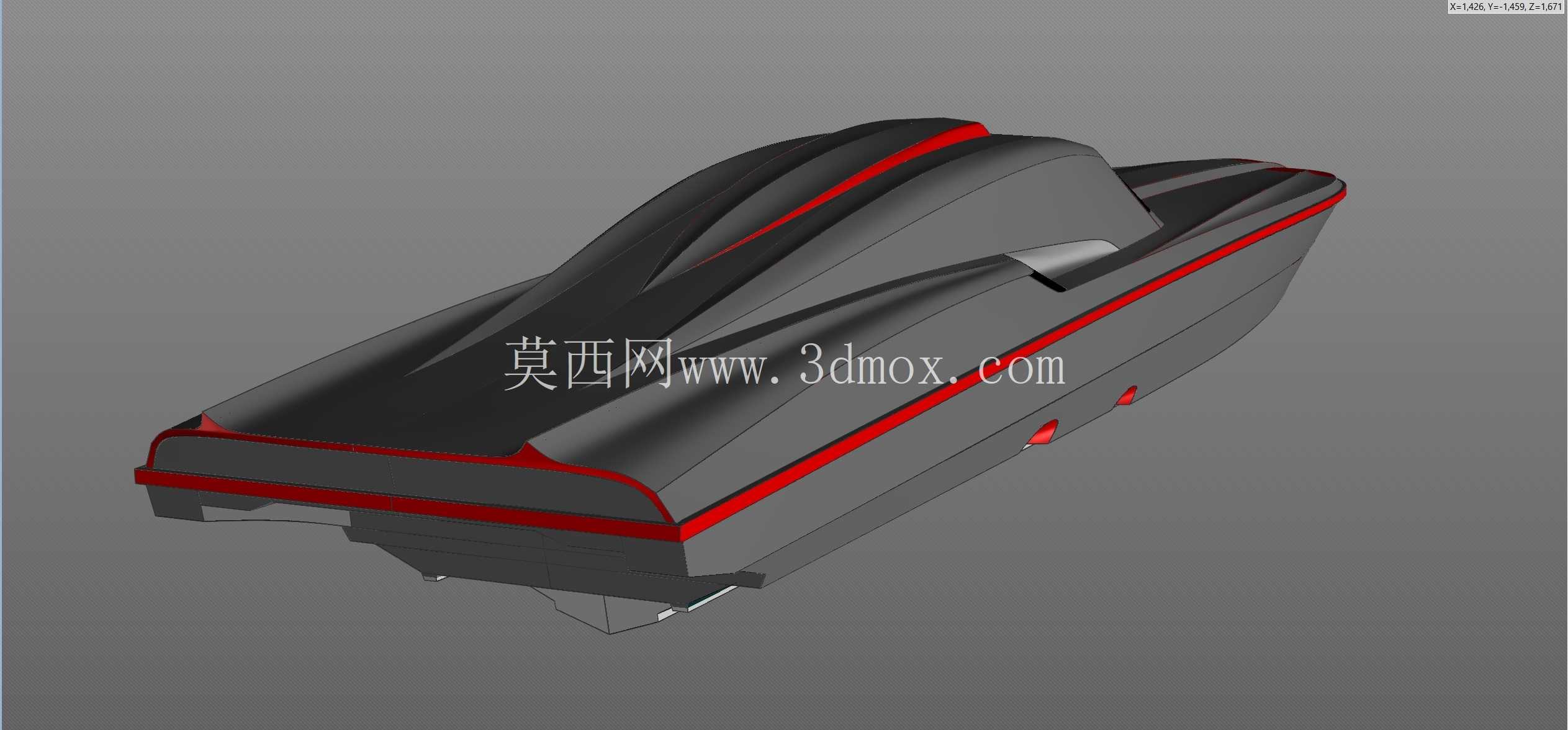

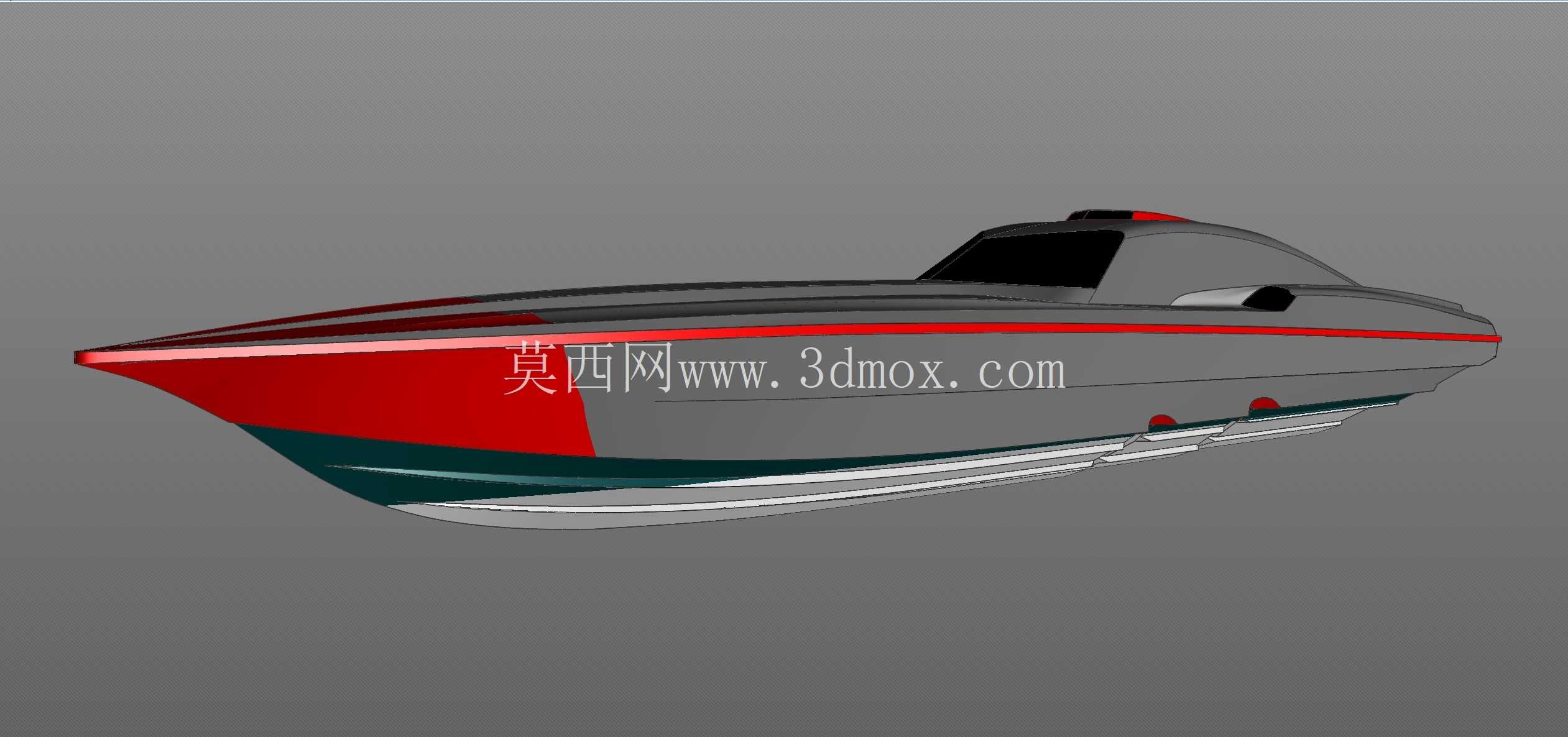

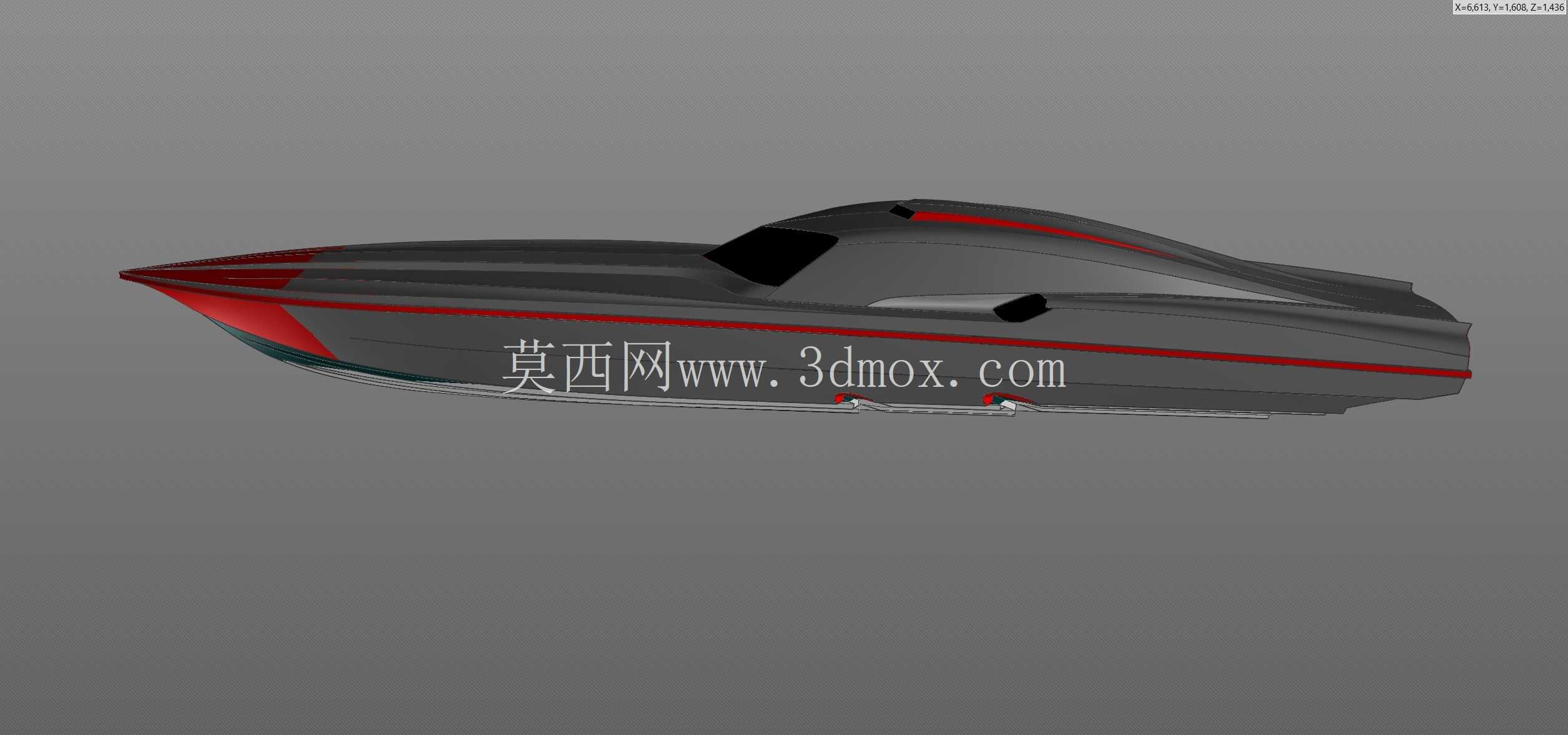

　　推进形式采用阿内森表面驱动思路，其布置特点是传动轴部分穿出艇底，螺旋桨在高速状态下接近水面工作，相比传统全浸桨，能够减小轴系倾角和水下附体阻力。该驱动形式对艉部结构、轴支架、转向油缸和升沉补偿位置有明确边界要求：艉板需要承受驱动装置的推力和转向弯矩，艇底开口区域要兼顾密封、检修和加强；轴系中心线与艇体滑行姿态之间需预留角度调整范围，以便在不同载重和海况下维持桨叶入水深度。模型中艇体侧后方的狭长红色线条不仅是外观装饰，也可视作舷侧折边和功能分区的视觉引导，下部深色区域对应艇底防污和滑行面范围，上部灰色区域对应甲板与舱室外壳。

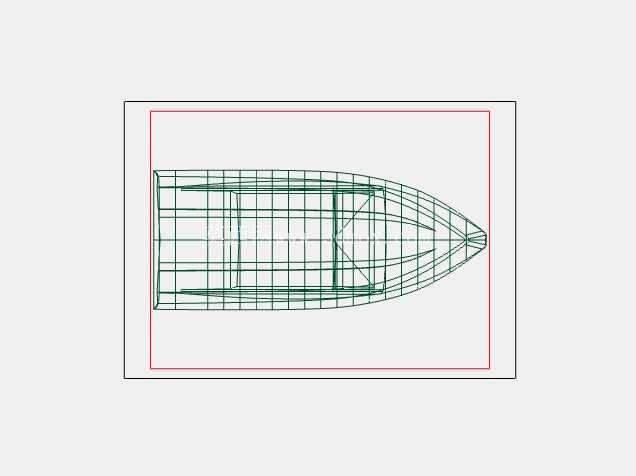

　　船体两侧的内凹特征可作为通风口、系泊件或舱门接口的预留位置，实际深化时需在曲面内部增加肋骨、纵桁和舱壁，避免外壳仅作为视觉造型而缺少结构支撑。尺寸边界方面，17m级艇体在码头停靠、拖运和下水时需要关注总长、型宽、吃水及艉部驱动伸出量。表面驱动装置在艉板后方占用一定轴向空间，靠泊和上架维修时不能按普通艉机长艇估算间隙。艇体起吊点应布置在重心前后合理位置，并与舱壁或强框架对齐；运输状态下，可拆卸的天线、护栏和外部附件需纳入高度与宽度校核。建模过程中，船体曲面宜采用分区域构建：先建立艏柱、龙骨、舷侧折角和艉封板等关键控制线，再生成主船体曲面；阶梯区域单独处理台阶高度、通气边和后段滑行面，保证曲率连续且无褶皱。舱盖、风挡、船体饰条和推进装置作为独立装配体组织，便于后期出工程图、干涉检查和方案修改。对于高速艇而言，外形光顺直接影响阻力和浪花形态，结构边界则决定方案能否落地，该模型在两者之间提供了较完整的三维表达基础。
