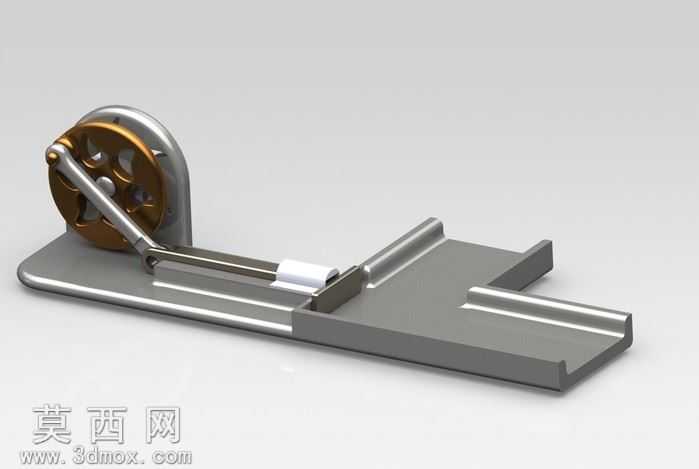

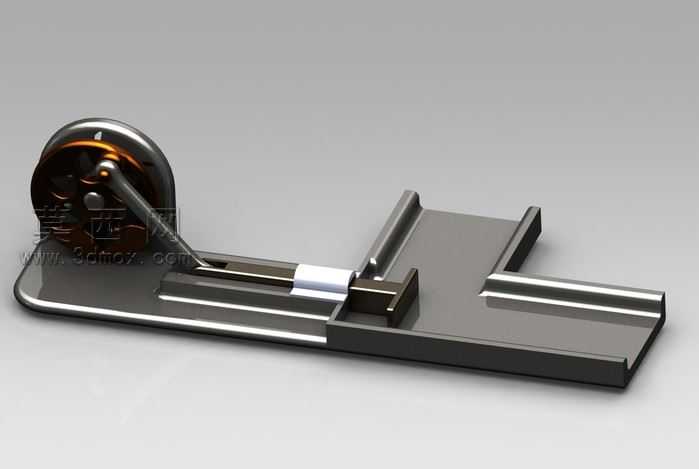

带滚轮的直线传输定位工装结构

该模型采用SolidWorks完成全参数化三维建模，整体结构围绕直线传输与精准定位的功能需求展开设计，建模过程中严格遵循机械设计的公差配合规范，对每一处装配间隙、运动行程都做了参数化约束，确保后续修改尺寸时整体结构可同步更新，无需反复调整装配关系。渲染阶段采用金属材质为主的材质体系，底座平台赋予磨砂哑光金属材质，通过调整粗糙度参数模拟冷轧钢板经表面处理后的细腻质感，边缘处添加轻微的倒角反光效果还原真实机加工件的细节特征；滚轮组件部分采用亮面镀铬金属材质，调整反射强度与环境贴图的映射关系，还原金属滚轮的高反光特性，滚轮内部的轴承结构做了半透明材质区分，直观展示内部的转动配合关系；滑动导杆部分采用抛光不锈钢材质，与白色的限位衬套形成鲜明的材质对比，突出滑动副的装配位置。结构设计上，整体采用L型一体化底座作为承载基础，底座上加工有平行的直线导向槽，为滑动平台提供稳定的运动导向，避免传输过程中出现偏摆；左侧的滚轮组件通过支架固定在底座端部，滚轮通过转轴与支架连接，可自由转动，作为传输动力的输入端或者从动导向轮使用；滑动平台通过导向衬套与导杆配合，可沿导杆做直线往复运动，平台上设置有直角定位挡边，可对传输的工件进行侧向定位，挡边处设计有可调节的锁紧块，可根据工件尺寸调整定位位置，适配不同规格工件的传输定位需求。设计思路上，优先考虑结构的实用性与加工便利性，所有零件均采用常规机加工工艺即可生产，无需特殊定制的异形构件，降低实际加工的成本与难度；运动副的设计均预留了润滑与维护空间，衬套采用耐磨材质设计，可长时间承受滑动摩擦而不易损坏，整体结构紧凑，占用安装空间小，可直接集成到小型自动化生产线中作为工件传输、定位的单元使用，建模过程中对所有零件都做了干涉检查，确保各运动部件在全行程范围内无碰撞、无卡滞，装配关系完全符合实际机械装配的逻辑，可直接导出工程图用于生产加工。
