抓手机器人L型控制基座结构设计

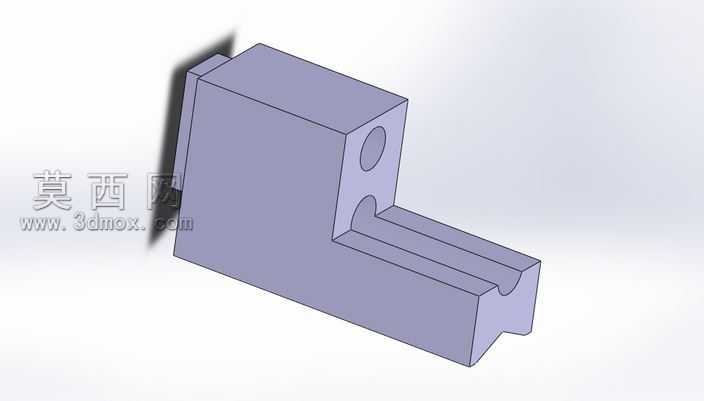

本模型为抓手机器人配套的控制基座构件，采用CATIA软件完成全参数化三维建模，整体为一体化L型折弯式块状结构，建模过程中以实体拉伸为基础特征，精准绘制主体轮廓后通过切除命令完成安装孔位、导向槽的细节加工，所有特征参数完全关联，可根据实际装配需求快速调整基座的整体尺寸、孔位间距与槽体深度。模型渲染阶段采用哑光金属材质模拟实际加工后的铝合金基座质感，调整环境光参数突出结构的棱边转折与曲面过渡，清晰展现构件的立体形态与装配特征。结构设计上，基座竖直段设置两个同轴圆形安装孔，用于与机器人升降驱动模块完成定位锁紧，保证基座安装后的同轴度与连接强度；水平段开设两条平行的内凹导向槽，槽体末端做圆弧过渡处理，用于为抓手的开合动作提供精准的滑动导向，避免抓手运行过程中出现偏移卡顿；基座背部设置凸起的定位卡边，可快速嵌入机器人主体的安装卡槽内，减少装配时的对位调整时间，提升组装效率。设计思路围绕抓手机器人末端执行器的安装定位需求展开，在保证构件整体结构强度的前提下，尽可能简化非必要的冗余结构，降低构件加工时的材料消耗与加工难度，所有孔位与槽体的尺寸公差均按照通用机械装配标准预留，可直接对接常规机加工工艺完成实物生产，适配多数小型抓手机器人的末端控制模块安装场景，能够为抓手组件提供稳定的支撑基础与精准的运动导向，保障机器人抓取动作的运行精度与结构稳定性。
