履带式瓦力机器人创意结构造型

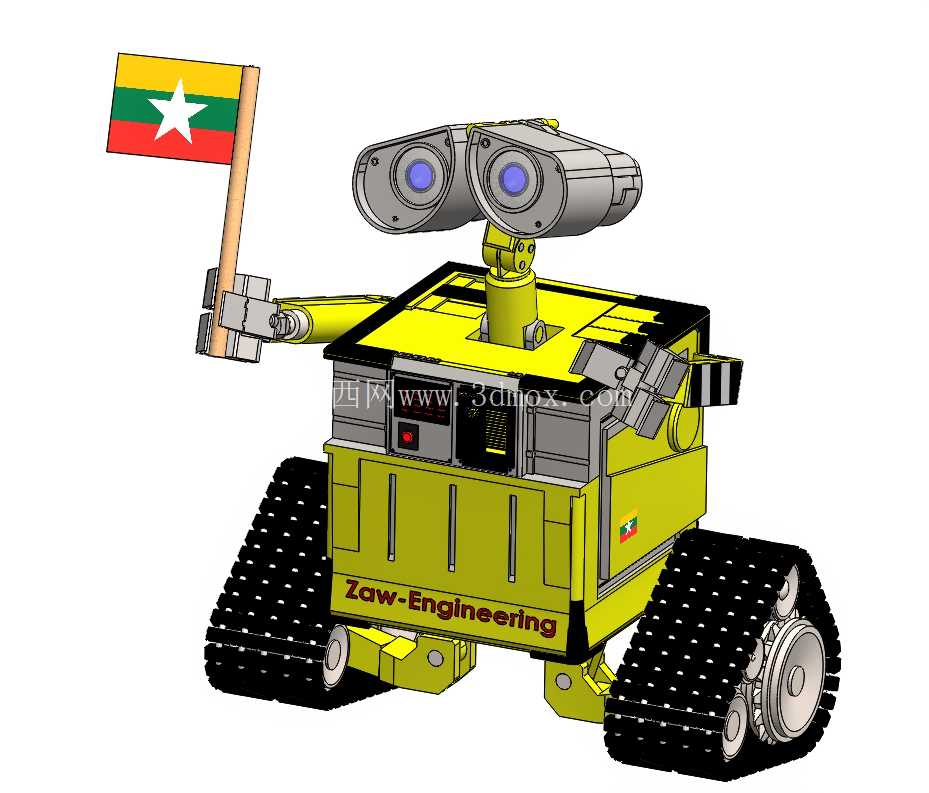

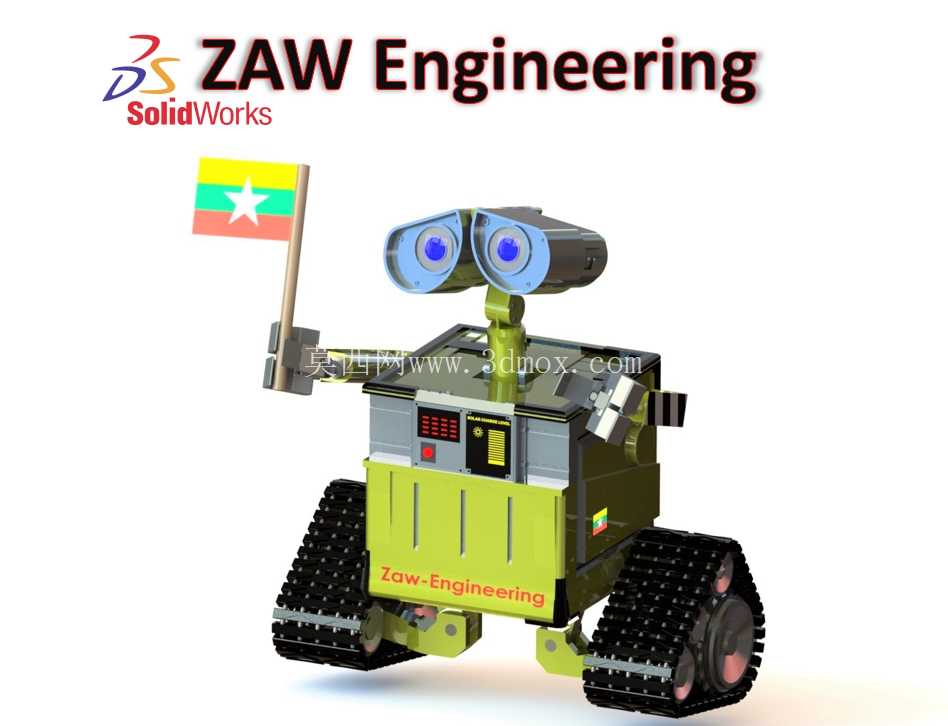

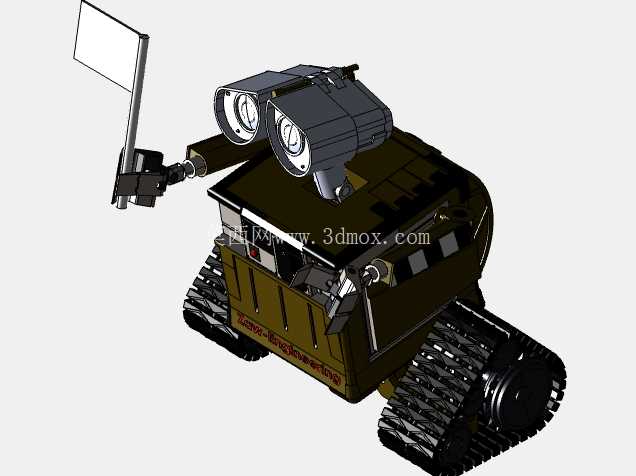

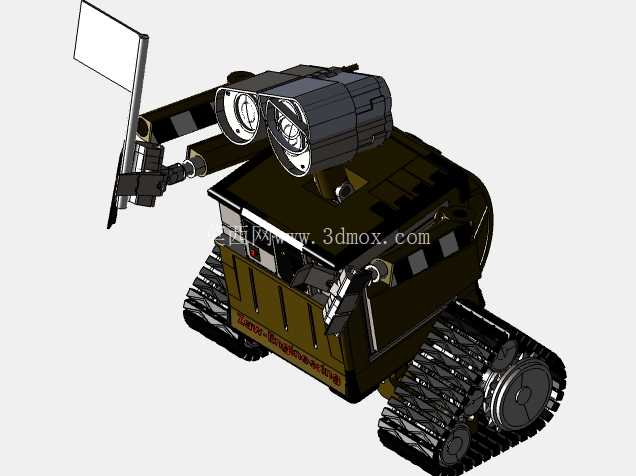

　　该作品以经典履带式小型机器人形象为原型，将影视化的卡通外观与可拆解的机械结构结合在一起，适合用于创意机械展示、教学演示、机器人结构参考以及个性化摆件设计。整体造型由下部履带行走总成、中部箱体机身、上部双目观察头和侧置旗帜组件构成，各部分之间的连接关系清晰，既保留了角色识别度，也体现出小型移动机器人在真实工程中的布置逻辑。

　　下部行走部分采用左右独立履带模块，履带环绕在主动轮、从动轮和支撑轮外侧，能够模拟复杂地面条件下的稳定行进。履带板采用分段式结构，表面带有凸起齿形，可在沙土、碎石、坡面等非平整路面上增加抓附能力。轮系与履带之间保留合理包角和张紧空间，避免运动干涉；侧部轮盖、轮毂和轴端结构均有明确造型，便于在后续设计中扩展驱动电机、减速器、轴承座和张紧调节机构。对于教学或展示场景，这种履带布局能够直观说明小型巡检机器人、侦察机器人或娱乐机器人的底盘设计思路。

　　中部机身采用箱式承载结构，外形近似方正箱体，前侧设置控制面板、显示区域和警示色块，侧面布置散热格栅与装饰铭牌。箱体内部在概念上可容纳电池、控制板、驱动模块、传感器线束和配重件，外部面板则承担防护、安装和视觉识别作用。机身下部与履带支架连接，连接区域需要承受整机重量以及起步、制动、转向时产生的冲击，因此在结构细化时可在侧板内侧增加加强筋或折弯边，以提高箱体刚性。前下方倾斜面板既呼应角色外观，也可作为检修盖板或电池仓盖的设计位置。

　　上部观察头通过立式颈柱与机身连接，头部采用双筒并列布置，两个圆筒形观察模块左右对称，前端设置蓝色透镜效果，模拟视觉传感器或探照灯单元。头部与颈柱之间可设计为回转关节，使观察模块在水平方向旋转；颈柱内部预留走线通道，便于将摄像头、照明线或伺服电机线束引入机身。该部分在实际机器人应用中对应云台视觉系统，可用于环境识别、目标跟踪、远程巡检和夜间照明。双筒外罩采用圆角壳体造型，兼顾防护与美观，后端盖与筒体之间可按装配关系拆分为独立零件。

　　侧置旗帜组件由旗杆、夹持座和旗面组成，旗杆通过机械手式小支架固定在机身侧上方。夹持结构包含回转销轴和握持块，能够表现杆件固定与角度调整的设计意图。虽然旗帜属于装饰附件，但其固定座在工程化处理时仍需考虑振动松脱问题，可通过紧定螺钉、弹性夹套或销轴限位实现可靠安装。旗面图案作为外观贴图处理，不影响主体机械结构，也方便在不同展示主题下替换。

　　从外形边界看，整机宽度主要由两侧履带外缘决定，长度由前端履带轮和后端箱体轮廓共同限定，高度则集中在双目头部位置。履带下方构成整机支撑基准，机身底部与地面之间保留通过间隙，可减少越障时箱体磕碰。头部旋转半径、旗杆摆动范围和履带外侧突出件都需要在总装校核中纳入运动包络，避免转向或抬头动作时与机身、旗杆发生干涉。若用于3D打印或实物制作，可将履带轮、轴、支架、箱体面板、头部壳体和旗杆分别输出，再按卡扣、螺钉或粘接方式装配。

　　设计思路上，该模型没有把外观仅作为单一实体处理，而是将角色特征拆分为可对应工程功能的模块：履带对应移动底盘，箱体对应控制与能源舱，颈柱对应俯仰回转支撑，双目筒对应视觉照明单元，侧部夹持件对应外部附件安装接口。这样的处理方式使作品既能作为创意造型欣赏，也能为小型履带机器人的结构布局、外观防护、关节走线和附件安装提供参考。在展台、科普教具、机器人课程方案或概念样机评审中，该结构可以帮助设计者快速讨论底盘稳定性、模块拆装顺序、传感器视场范围以及外部装饰件与运动部件之间的安全距离。
