FRC竞赛机器人SDS转向模块卡扣护罩

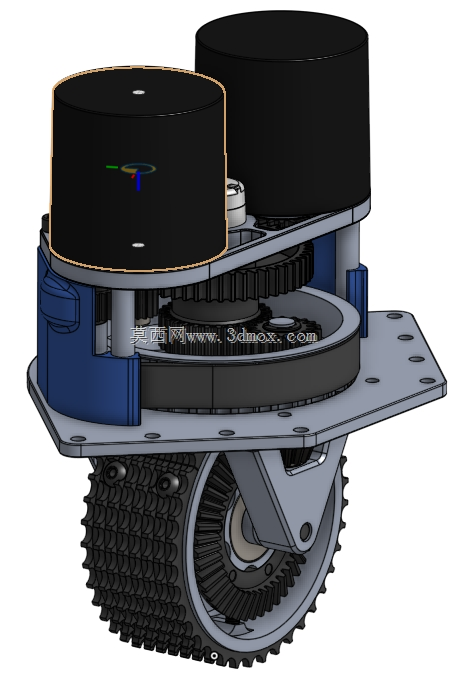

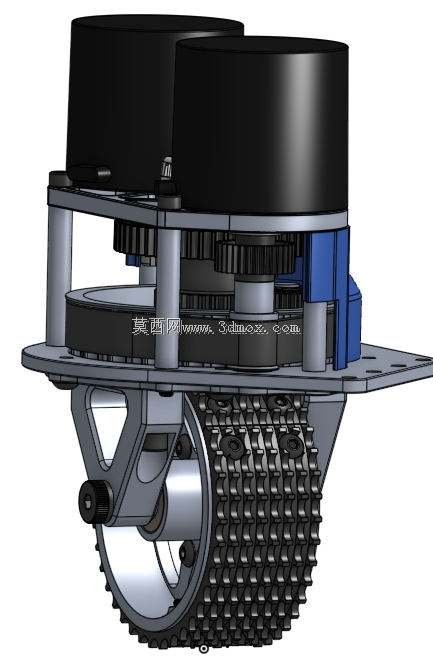

　　这套护罩结构围绕FRC赛场里高频使用的SDS Mk4 swerve转向单元展开，核心要解决的不是外观包覆，而是轮组在对抗、急停、撞标和频繁拆装环境下的裸露问题。转向模块顶部原本布置电机、编码器线束与减速机构，赛场碰撞中很容易被对方机器人机架、拨杆或场地构件剐蹭；卡扣式盖板把动力段与接线区域整体罩住，同时保留维修时快速掀开的便利性，不需要在模块本体上额外打孔，也不依赖易松动的螺钉固定。

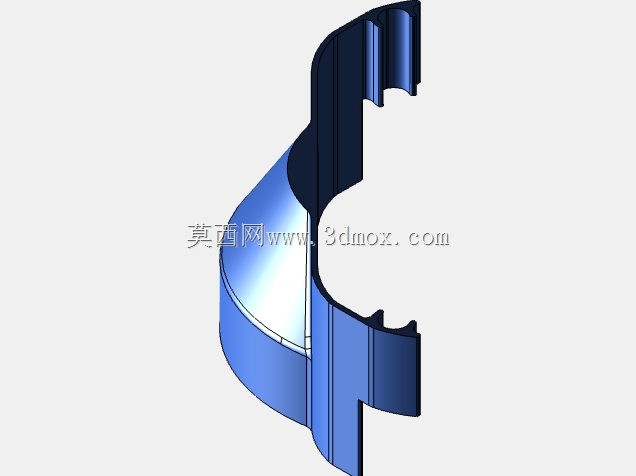

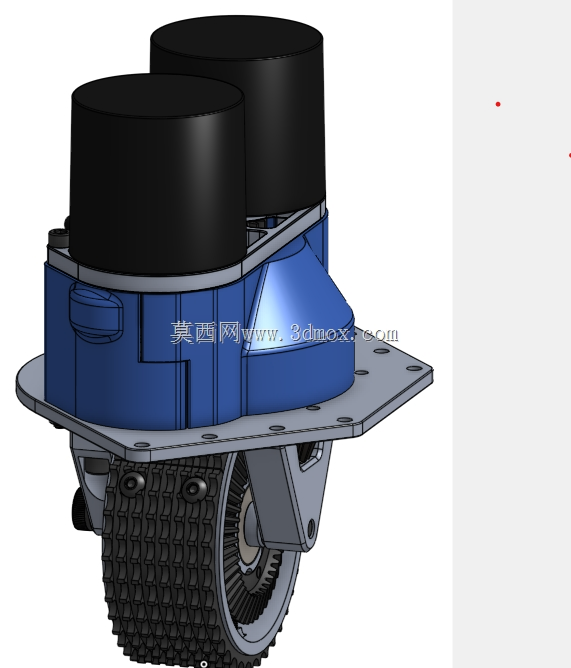

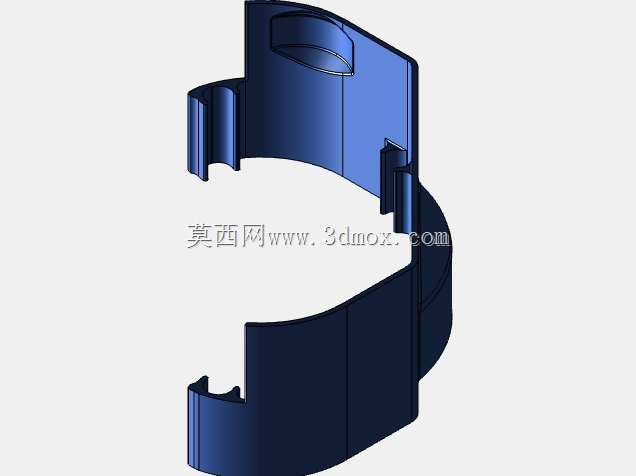

　　结构上分成内盖与外盖两部分，二者都采用卡入方式固定在转向装置上，装配动作接近“对准—下压—到位”，赛后检查或更换电机时可以直接徒手拆卸。护罩侧面和下缘留出了线束走向、电机轮廓与散热间隙，避免把驱动电机完全封死；顶部圆弧造型顺着双电机筒身过渡，既减少突出棱角，也降低对抗中被挂住的概率。底板沿用转向模块的安装法兰界面，孔位与轮组支撑面匹配，护罩不改变原有swerve模块的安装基准。

　　比较关键的设计点在于框架材料的兼容。FRC底盘常用2"x1"铝挤压型材作为边框，盖板允许型材从“顶部”或“底部”两个方向装到SDS主板上，这给不同底盘布置留下了余量：有些队伍把上层板压在模块上方，有些则从下方托住转向单元，护罩不会因为装配方向变化而干涉型材。对于需要在有限底盘空间内布置电池、电子板和取球机构的队伍来说，这种边界宽容度比单纯追求紧凑外形更实用。

　　制造思路明显面向3D打印工艺。内盖按倒置方向打印，利用朝向调整把支撑需求压到最少，内腔的卡扣和加强筋在这种摆放下更容易成型；外盖则设计为正面朝上打印，外侧可见面不需要支撑，悬垂区域通过造型角度和局部加厚控制。这样拆分后，两件都能在常见FDM设备上稳定产出，同时保证卡扣弹性、壁厚和抗冲击能力。打印件在赛场中属于易更换件，卡扣结构即使局部磨损，也可以快速重印替换，不必拆卸整个转向轮组。

　　从安装边界看，护罩主要占用转向模块上方及双电机周围空间，侧向延伸到安装板边缘附近，但没有侵入轮胎回转区域；轮面、转向轴承和驱动轮外缘仍保持原有运动包络。设计时需要重点核对电机型号、线束插头高度以及底盘上层板间距，若使用更高的编码器支架或额外减震垫，应在三维环境中检查护罩内壁与筒形电机之间的间隙。

　　在机器人整机场景中，这类护罩承担的是防护、维护和快速集成三重作用：它让swerve模块顶部不再裸露，使铝型材底盘能够灵活连接，也让队员在比赛间隙不用工具即可检查内部状态。对结构组而言，建模时应把护罩、电机、轮胎、安装板和铝型材作为同一运动包络校核，尤其关注转向极限角度下轮胎与罩体、线束与卡扣、型材与盖板下缘之间的关系，才能保证防护件在真实对抗中既装得上，也耐得住反复拆装。
