VEX竞赛重定向机器人底盘结构

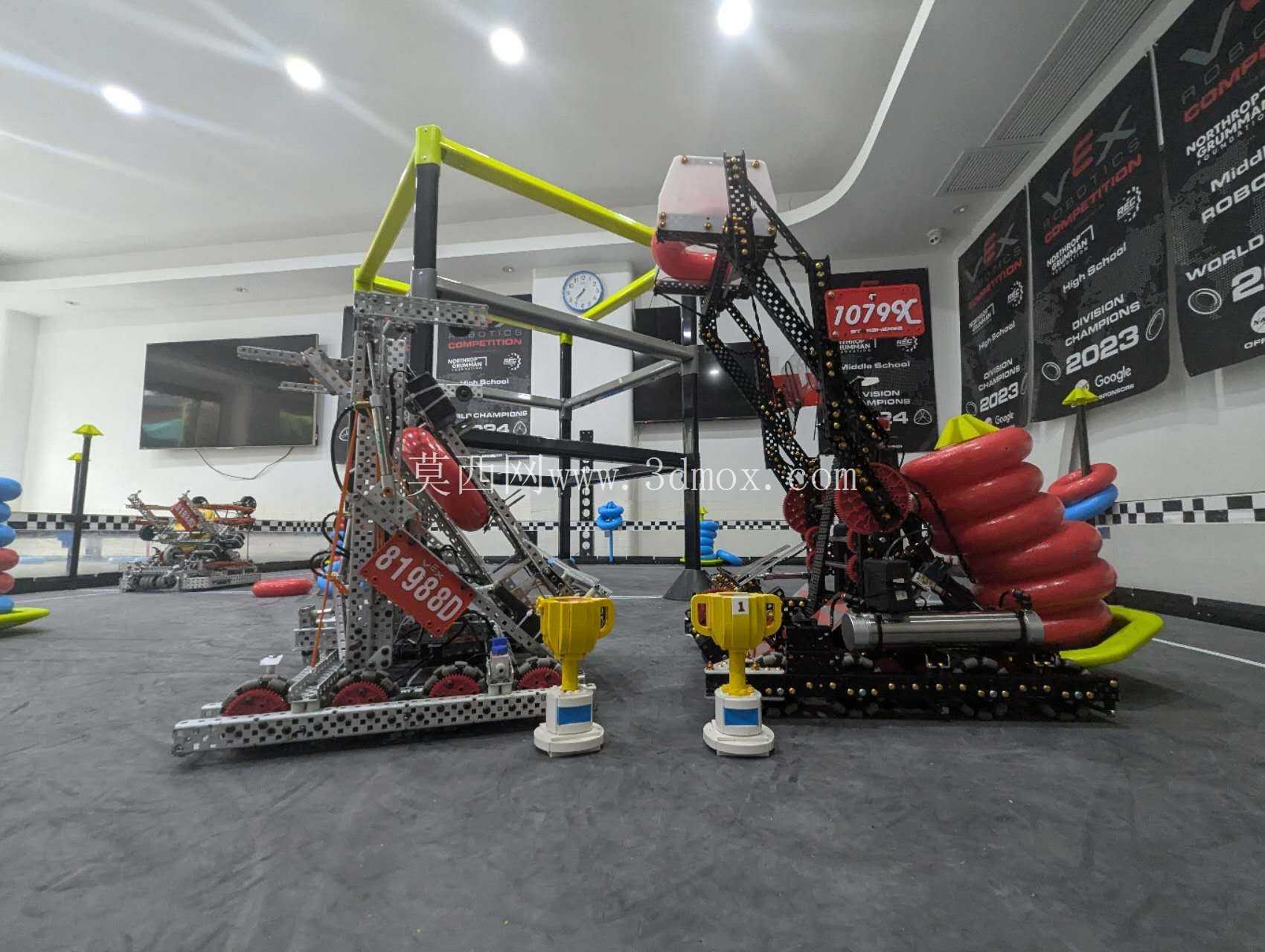

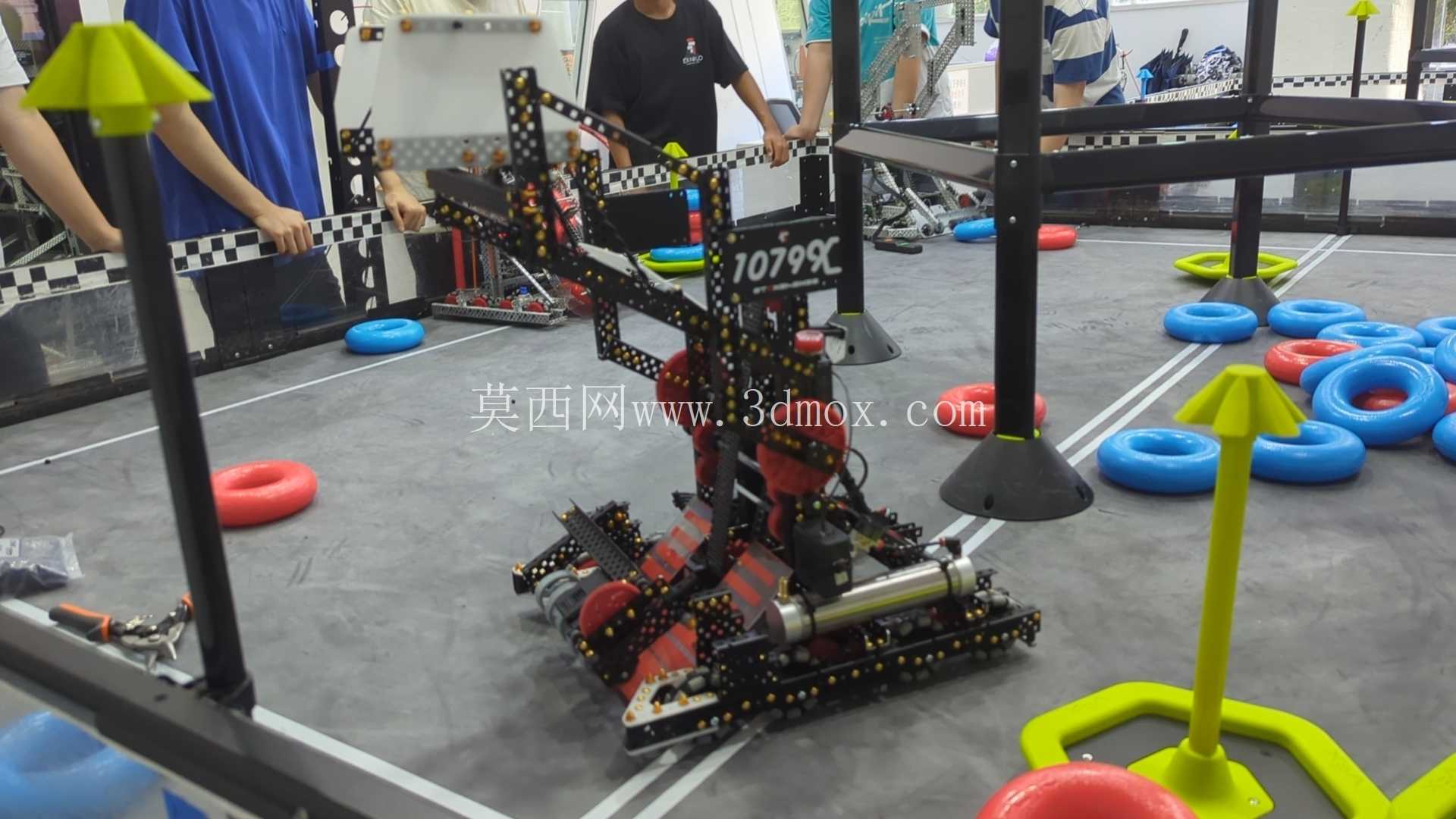

　　这套结构围绕青少年工程挑战赛的对抗任务展开，核心是一台可在限定赛场内快速机动、完成目标物拾取与投放的轮式移动平台。整机采用VEX标准孔位铝型材搭建，底盘轮廓贴合赛事规则的尺寸边界，初始状态长宽控制在赛场允许的起步框范围内，展开执行机构后仍需满足赛规对伸展尺寸的约束，这也是竞赛机器人设计中最容易被忽视的边界条件——很多队伍只关注静态尺寸，忽略了举升臂完全伸出后的包络会超出赛场围栏或触发尺寸判罚。

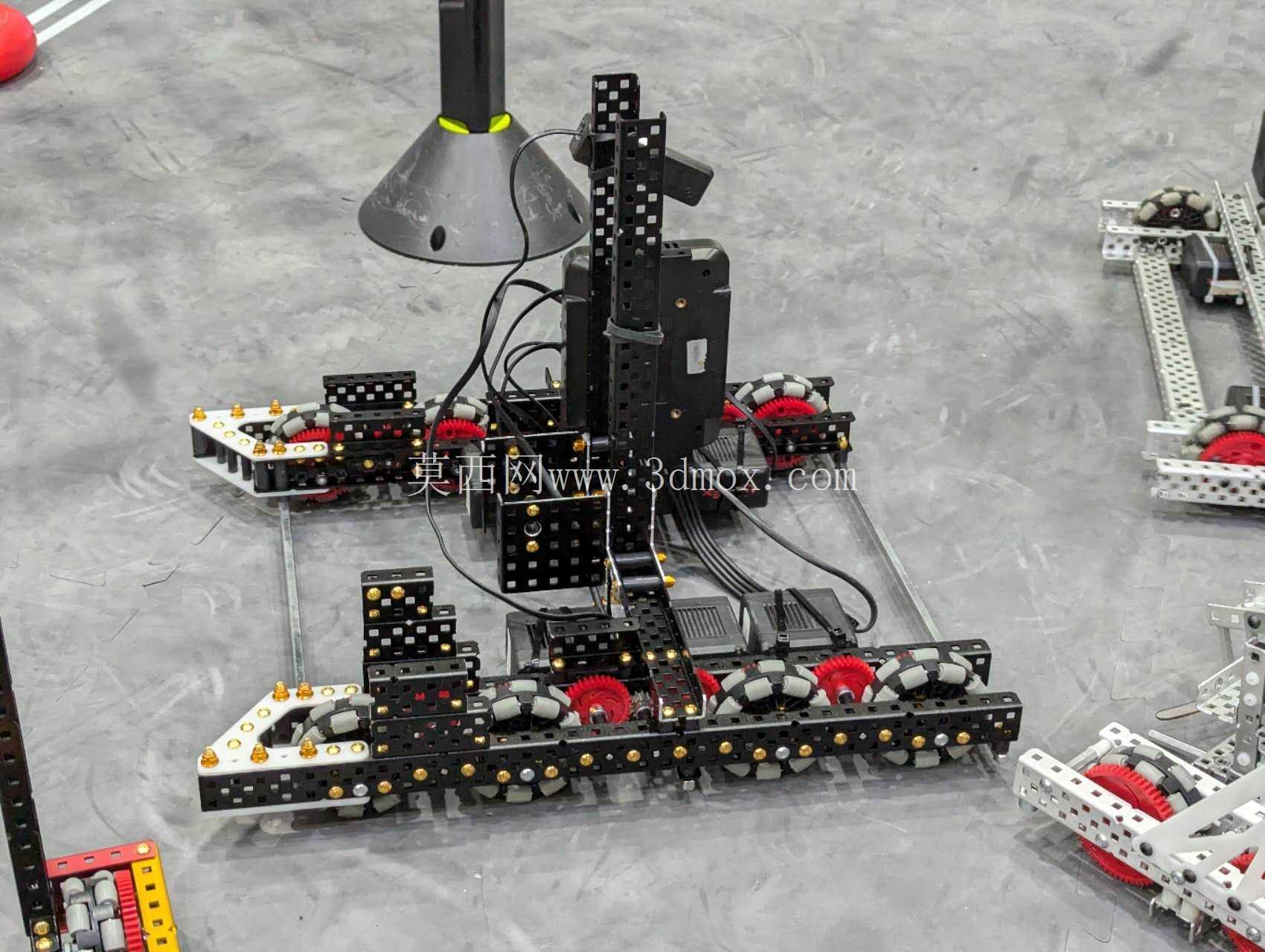

　　底盘行走部分采用双侧履带布局，履带板直接挂载在型材框架下方，驱动轮与张紧轮分别布置在底盘前后端，张紧结构预留了长腰孔调节量，装配时可通过调整从动轮位置补偿履带橡胶的拉伸形变，避免赛场高速转向时出现跳齿。底盘框架没有采用整块底板，而是用纵横交错的冲孔铝梁拼接成镂空格栅，一方面把整备质量压到赛事重量限制以内，另一方面所有梁上的等距孔位都可以作为后续加装传感器、走线卡、配重块的安装基准，改件时不需要重新钻孔，仅用标准螺栓螺母就能完成固定，这也是VEX体系零件互换性的核心优势。

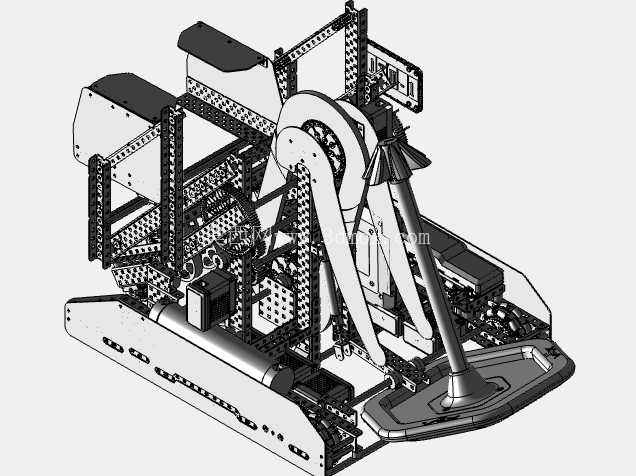

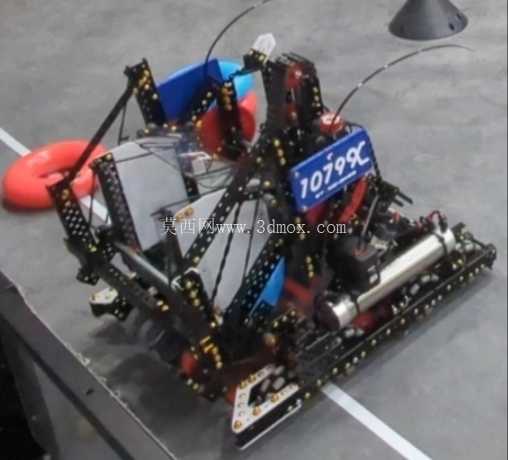

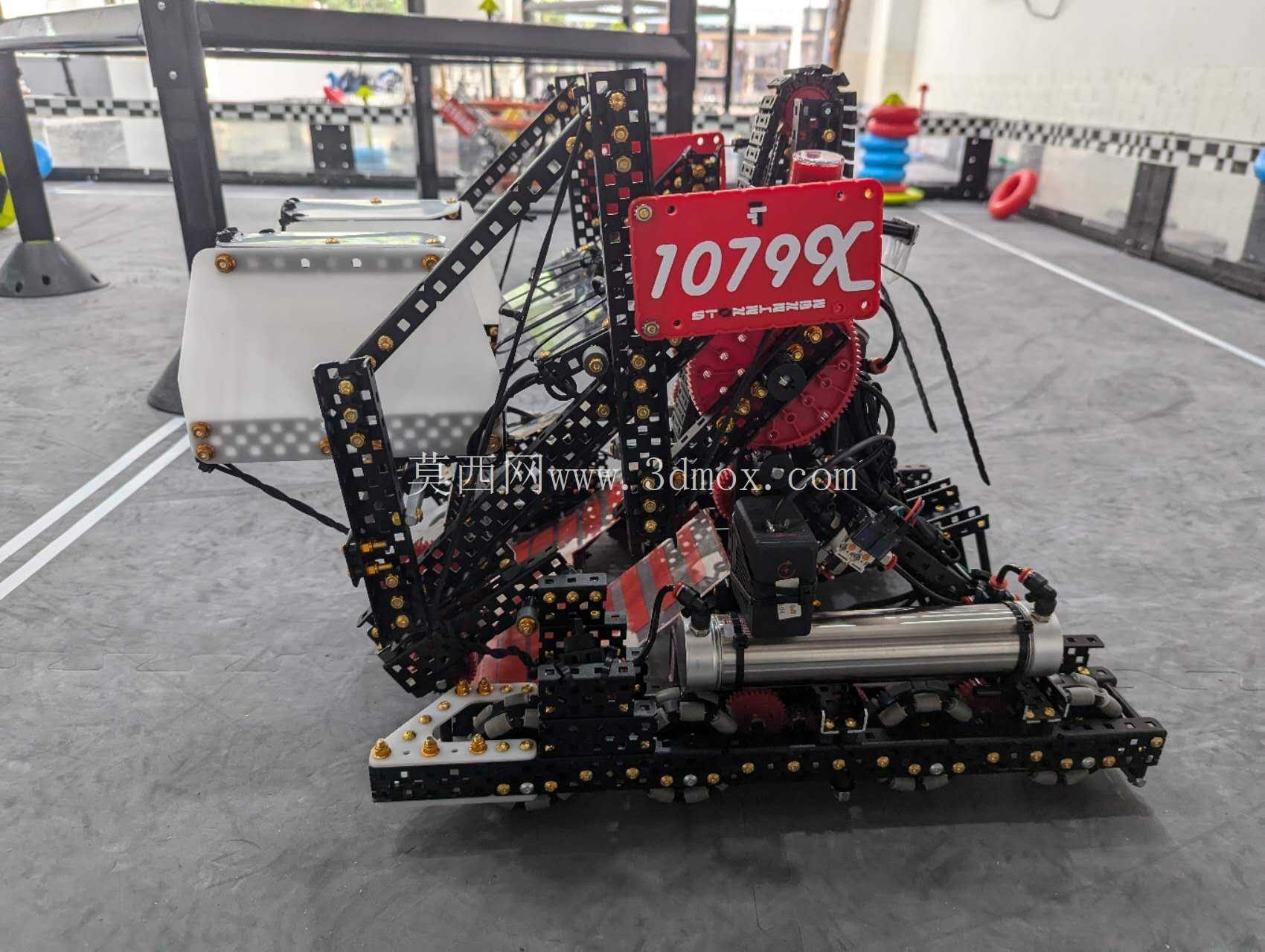

　　机身中部最显眼的是大直径回转轮盘与斜向布置的长执行臂，也就是标注里提到的第一代重定向机构。这套机构的作用是把赛场内散落的游戏元素——通常是圆盘状或块状道具——从地面拾取后，通过轮盘的回转运动改变物料朝向，再顺着斜臂的导向槽滑向底盘后端的储料仓，或者直接抛投到高处得分区。回转轮盘通过带座轴承支撑在两根竖立的双拼铝梁之间，动力由底盘中部的减速电机经齿轮组传递，轮盘边缘做了等距拨齿，拨齿间距和道具直径匹配，转动时能稳定把卡在地面的道具拨入导向轨道，不会出现打滑漏接。斜向长臂采用两根平行冲孔铝梁夹装的形式，梁之间留出的缝隙刚好容纳道具的凸起部分，滑行过程中道具不会侧翻，臂的下端对接轮盘出料口，上端延伸到底盘前部上方，末端做成喇叭口导向，即使机器人对位有少量偏差，道具也能顺着喇叭口滑入预定位置。

　　电气元件的布置完全服从配重与维护需求，电池与主控模块集中放在底盘最低层的中部位置，重心落在履带接地段的几何中心附近，急停或者机械臂完全伸出时整机不会翘头。电机驱动器分散布置在各执行机构附近，动力线走线沿铝梁内侧的凹槽布设，用尼龙扎带穿过型材孔位固定，外露接头全部做了防松处理，对抗赛中频繁碰撞也不会松脱。底盘前端加装了一块弧形折弯的金属围板，围板高度刚好低于道具拾取高度，碰撞时能把对手的机器人或赛场围栏的冲击力直接传导到主框架梁上，不会直接撞坏前端的传感器与执行臂末端。

　　从结构设计思路上看，这一代方案优先保证了重定向动作的可靠性，没有追求过多的附加功能：轮盘与斜臂的传动链全部采用外露的标准VEX齿轮与轴件，赛场边出现卡料时，队员不需要拆解整个机身，只需要翻开臂上方的镂空护板就能清理卡在齿间的异物；所有转动关节的轴端都用开口销限位，长时间运行轴件也不会从轴承座中脱出。框架连接位置大量采用双螺母防松，对抗冲击较大的前防撞梁节点还额外加装了角码补强，避免单次剧烈碰撞就导致整机架变形。安装边界上，所有向外伸出的零件都做了圆角处理，没有突出的尖锐螺栓端，既符合赛事安全规则，也减少了和对方机器人勾挂的概率。履带上方的侧护板用分段式薄板拼接，某一块撞变形后可以单独更换，不需要整段拆除机架，日常维护与赛场抢修的效率都能得到保障。
