手动立式液压千斤顶结构解析与建模

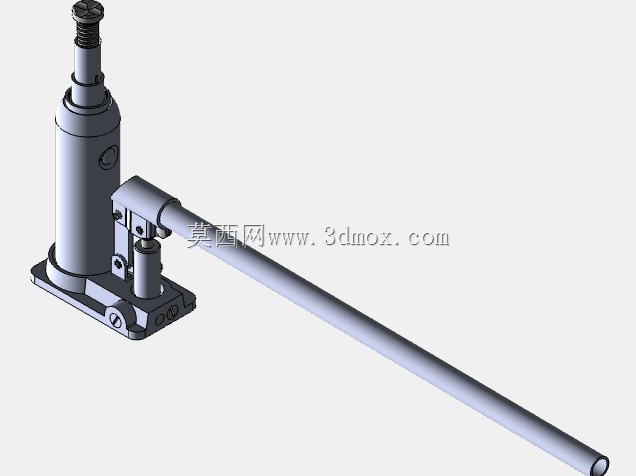

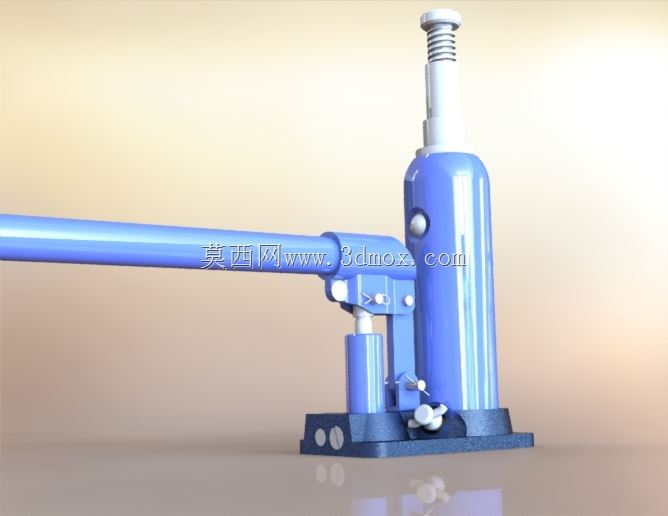

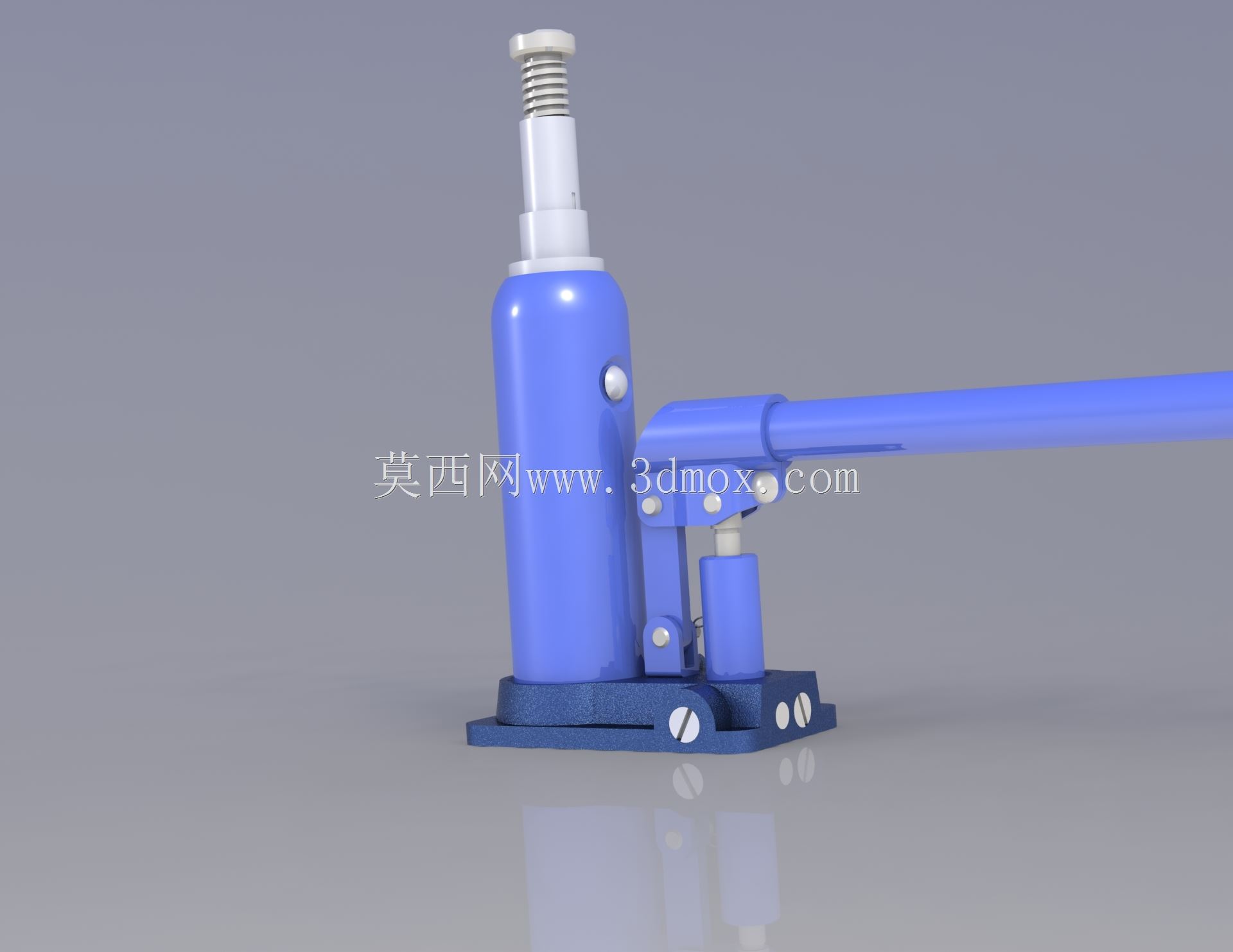

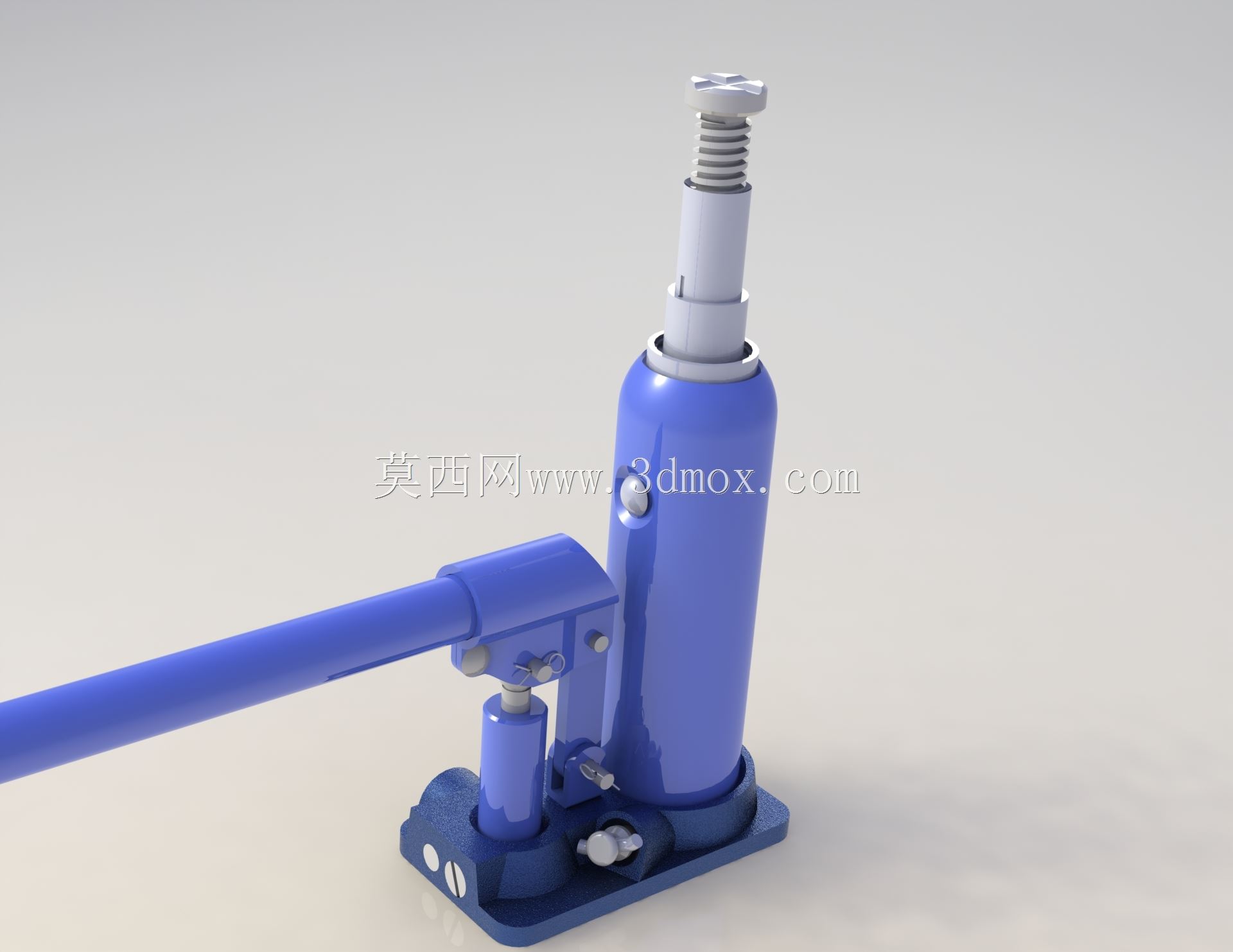

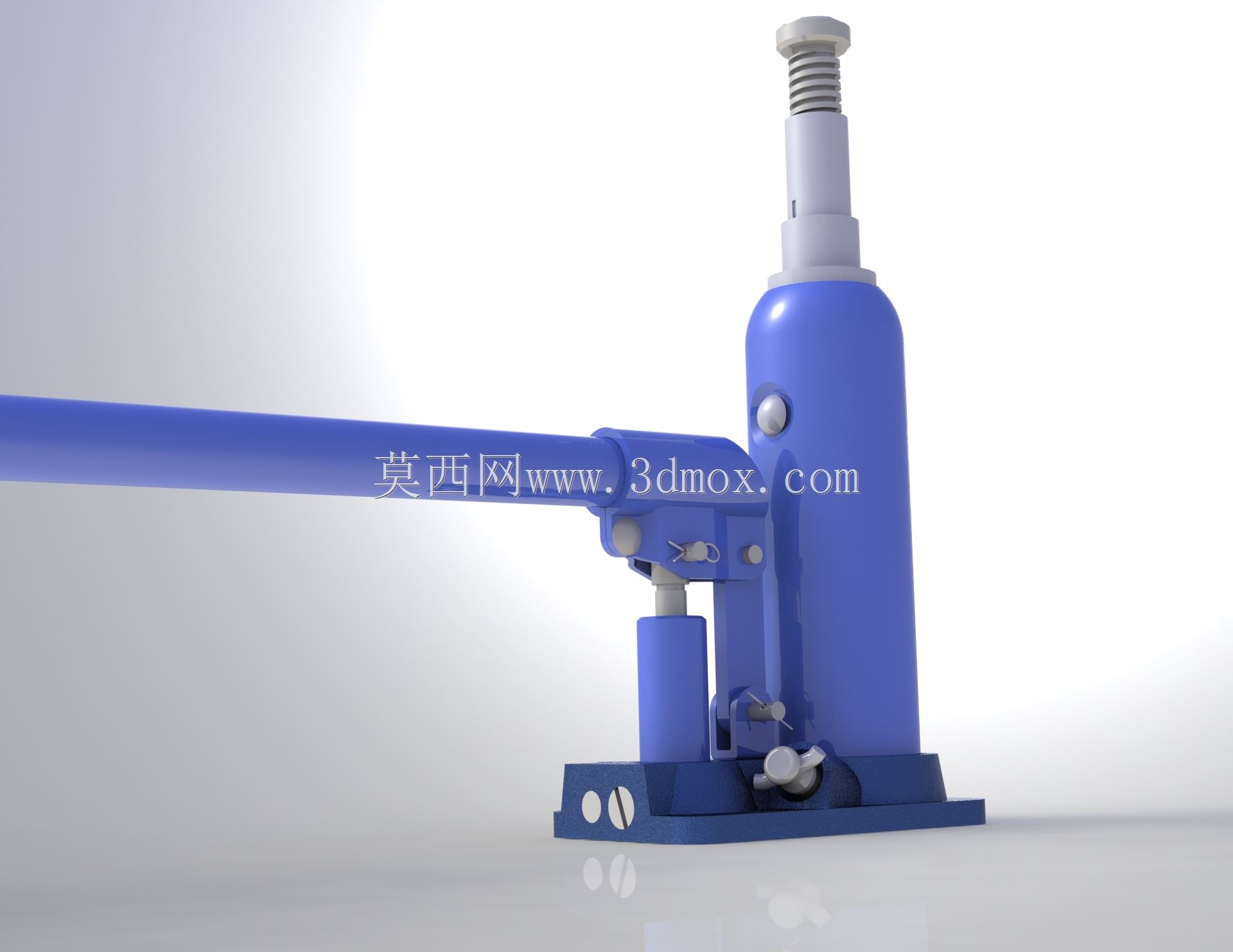

　　手动立式液压千斤顶是车间维修、车辆换胎、设备就位和轻型装配现场最常见的顶升器具之一。它的核心价值不在于复杂的自动化动作，而在于以较小的人力输入，通过液压放大获得稳定、可控的垂直举升力。模型在结构表达上围绕底座、储油筒体、主柱塞、泵芯、摇臂、释放阀、回油通道和顶部承载帽展开，能够清楚呈现外力如何经手动压杆转化为小泵腔排量，再推动主柱塞上升。

　　从实际使用场景看，这类千斤顶通常放置在地面、车架支撑点或设备底座附近，作业空间往往比较局促。底座需要承担整机倾覆约束和载荷扩散作用，因此底部面积、加强筋高度、支撑脚宽度以及与筒体的焊接或装配关系，都直接影响偏载状态下的稳定性。模型中底座采用低矮盘式结构，前端设置释放阀操作位置，侧面保留泵体安装区域，既保证操作人员跪姿或弯腰时能够快速触达，也避免摇臂运动范围与地面、障碍物发生干涉。

　　主筒体同时承担储油、承压和导向三类功能。外部轮廓看似简单，但在三维设计时不能只按外观圆柱处理。筒体内腔需要容纳液压油，主柱塞从上部伸出，柱塞与导向套之间要预留密封件、防尘圈和耐磨衬套的安装空间。柱塞顶部的承载帽通常做成可微调或带槽形式，以适应车辆底盘加强筋、设备横梁或支撑垫块的接触形态。若承载面过小，局部压痕和滑移风险会明显增加；若顶部结构过高，又会缩短最低闭合高度下的适用范围。

　　手动压杆部分是人机交互最频繁的区域。摇臂通过销轴与小泵芯连接，操作人员反复压下长杆时，泵芯做短行程往复运动，将油液从低压腔送入高压腔。建模时需要重点检查杠杆铰接点的位置、销轴同轴度、压杆摆动角度以及泵芯轴线方向。若铰接孔与泵芯运动方向存在明显偏角，实际装配后会产生侧向分力，导致密封件早期磨损。压杆长度也并非越长越好，它需要在操作力、收纳空间和摆动半径之间取得平衡；在车辆底部或设备旁使用时，杆端扫略范围内不能有底盘、管线或地面阻挡。

　　液压控制逻辑主要由进油阀、出油阀、回油通道和释放阀构成。顶升阶段，释放阀关闭，小泵腔连续向主缸输入压力油，主柱塞单向上升；下降阶段，缓慢旋开释放阀，主缸油液在载荷作用下回到储油腔，柱塞平稳回落。模型若用于教学或结构评审，应把阀球、阀座、弹簧、通道口和密封位置表达清楚，因为这些细小结构决定了千斤顶能否保压、是否内泄以及下降速度是否可控。

　　外形尺寸与安装边界方面，立式千斤顶的最低高度决定它能否进入低矮间隙，最高伸出量决定有效顶升行程，底座轮廓决定临时支撑时的占地范围。设计时通常先确定额定载荷和目标行程，再反推主缸直径、柱塞直径、泵芯直径、筒体壁厚和底座宽度。主柱塞伸出后，导向长度不足会造成侧向承载能力下降；筒体过粗则增加重量和携行负担。对于维修场景，还要考虑手柄拆卸、油塞位置、注油空间以及阀体维护时的工具可达性。

　　在三维建模过程中，可以按照装配关系先建立底座与筒体的同轴基准，再布置主柱塞和泵芯轴线，随后补充摇臂、销轴、释放阀和顶部承载件。运动检查时应关注柱塞极限伸出位置、压杆上下极限位置、释放阀旋转空间以及底座与地面的接触区域。对于结构学习者而言，该模型不仅是一个起重工具外观，更适合用来理解液压增力、密封布置、杠杆输入、载荷传递和小型承压设备的空间约束。
