车辆维修用安全支撑轴结构设计

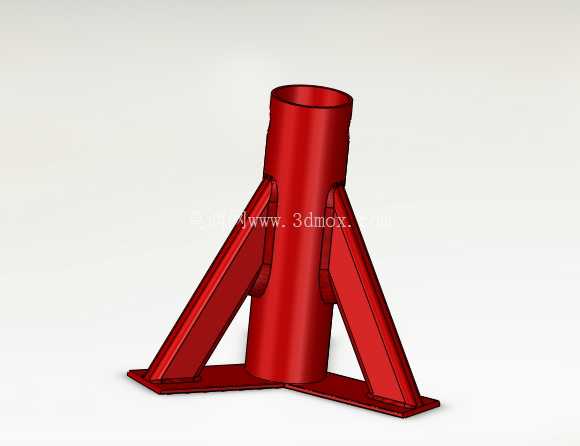

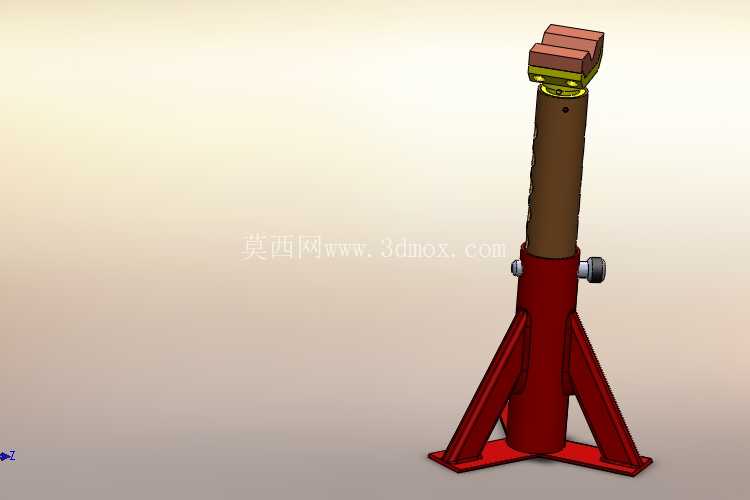

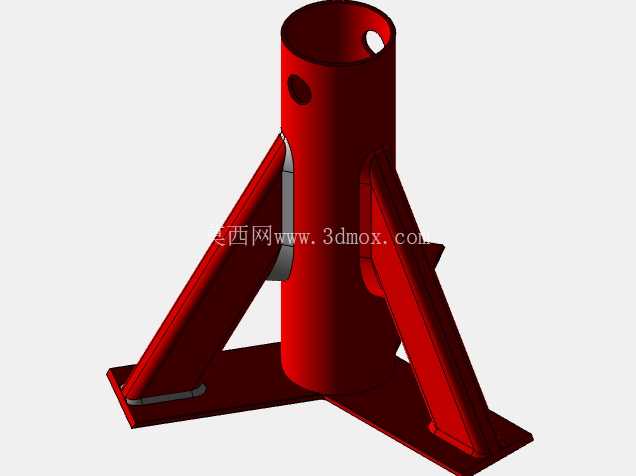

　　在商用车维保、乘用车底盘检修的作业场景中，这类轴支撑结构是配合举升设备完成安全防护的核心工装，区别于直接提供举升动力的液压顶，它的核心作用是在车辆被举升到目标高度后，承担静态承重的功能，避免液压系统失压、举升设备滑移引发的作业风险，是汽修工位、车辆检测线、底盘改装作业区必备的刚性支撑部件。从结构功能逻辑来看，整个支撑采用三角支腿作为底部承载基础，三个支腿沿中心承力筒圆周方向均匀分布，支腿与中心筒之间采用焊接式斜撑加强结构，这种布局能让支撑放置在地面时，无论来自哪个方向的侧向力都能通过斜撑传递到支腿底面，不会出现侧翻失稳的问题，支腿底部采用平直的钢板接触面，不需要额外做地脚固定，只要放置在硬化的平整地面上，就能保证接触压强均匀分布，不会压损环氧地坪或者水泥地面。

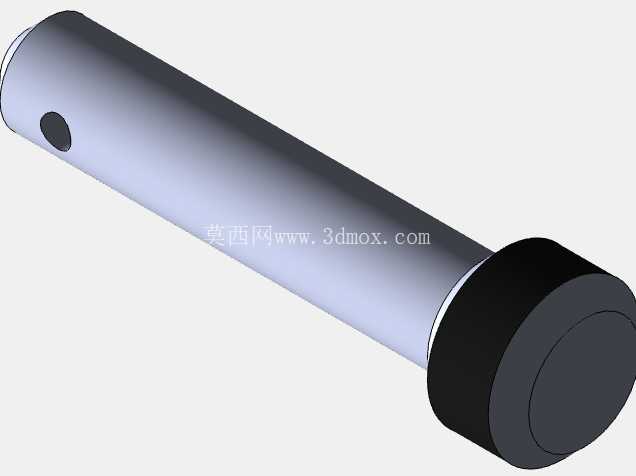

　　中心承力筒是整个支撑的核心受力部件，内部为空心圆柱腔，配合可伸缩的内轴实现高度调节，内轴表面加工有等距的调节卡槽，侧面的锁紧销可以插入不同高度的卡槽内，实现支撑高度的档位式调节，调节范围覆盖常规家用轿车到轻型商用车的底盘支撑高度，锁紧销采用带防滑滚花的旋钮结构，操作人员不需要额外工具，徒手就能完成销子的插拔与锁紧，调节到位后销子会完全卡入卡槽内，配合侧面的防脱结构，不会因为车辆的微小晃动出现销子脱出的问题。

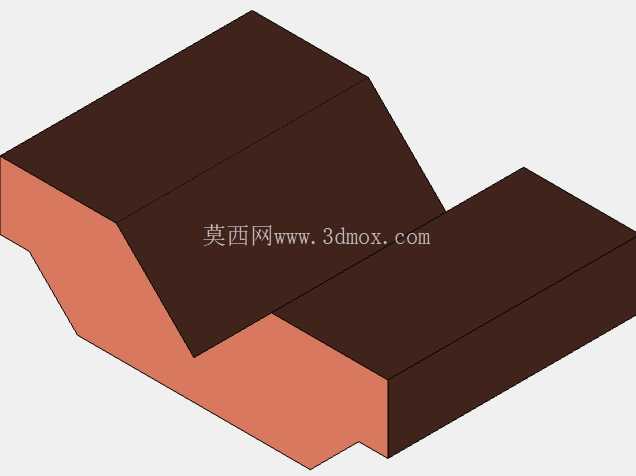

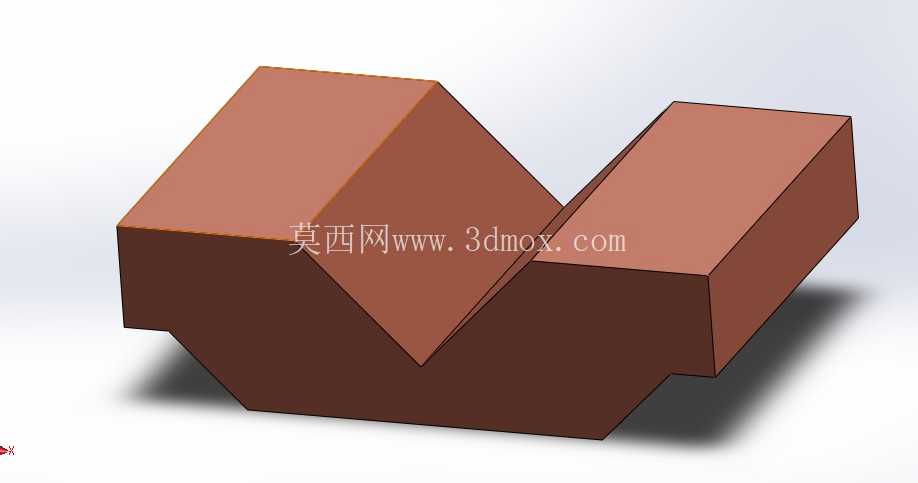

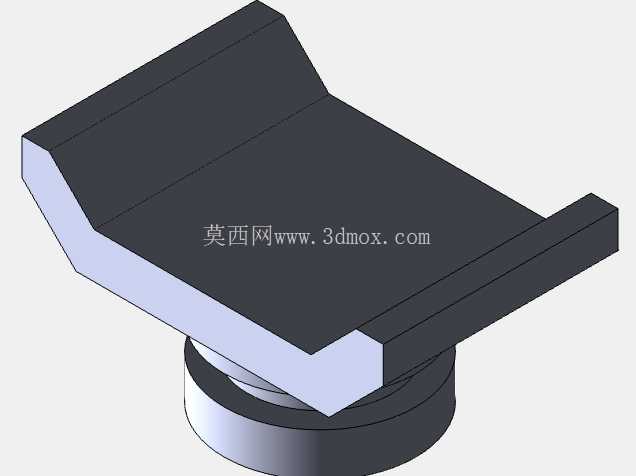

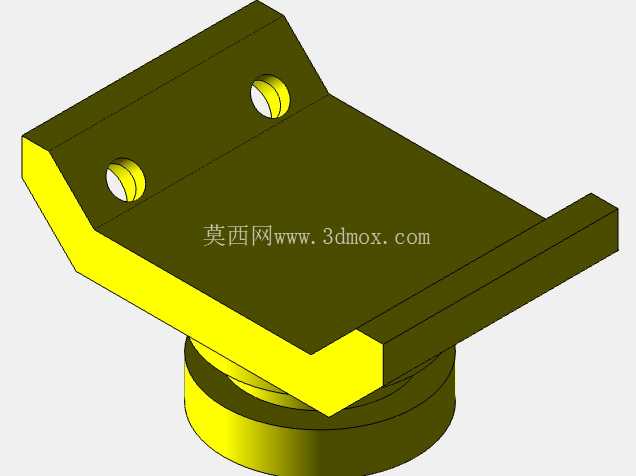

　　顶部的支撑头采用弧形开槽加防滑垫的结构，弧形面可以贴合车辆底盘的支撑加强筋或者车轴的圆柱面，避免支撑时出现接触面滑移，顶部的防滑垫块采用硬质耐磨材质，既能增大接触摩擦力，又不会刮伤底盘的防锈涂层，支撑头与内轴顶端采用铰接连接，可以根据接触面的角度自动微调倾斜角度，保证整个支撑面完全贴合受力点，不会出现点接触、线接触导致的应力集中问题。从设计思路上看，整个结构优先考虑的是承重冗余与失效防护，所有承力部件的壁厚都按照额定承重1.5倍的安全系数做校核，支腿的展开角度经过反复验证，当支撑升到最高高度时，整体重心的投影完全落在三个支腿围成的三角形区域内部，即使受到作业过程中人员误碰、工具撞击产生的侧向力，也不会出现重心偏移倾覆的问题。

　　安装边界方面，这类支撑不需要固定安装，属于可移动的随用工装，收拢状态下整体高度较低，可以放在工具车的储物格内随车携带，展开支腿后三个支腿的外接圆直径控制在合理范围，不会占用过多的工位空间，在车辆底盘下方放置时，只需要保证支撑位置对准底盘设计的专用支撑点，避免支撑在油底壳、管线、钣金覆盖件等非承重位置即可。实际使用过程中，这类轴支撑通常成对使用，在车辆被举升设备抬升后，将支撑调节到对应高度，放置在两侧的车轴或者底盘承重梁位置，确认锁紧销完全卡入、支撑头贴合受力面之后，才可以解除举升设备的动力，让支撑承担车辆的静态重量，作业过程中不需要持续对支撑做调整，只要在作业前确认锁紧状态可靠，就能为底盘下方的作业人员提供稳定的安全防护。结构细节上，所有焊接位置都做了焊后打磨处理，不存在尖锐的毛刺棱角，避免操作人员搬运时被划伤，外表面的涂装采用耐磨防锈的涂层，能够适应汽修车间内油污、水渍的工作环境，不会因为长期接触油水出现涂层脱落、部件锈蚀的问题，内轴与承力筒之间留有合理的配合间隙，即使表面沾有少量泥沙油污，也能顺畅完成高度调节，不会出现卡滞的问题。
