赛车风格多功能转向操控盘结构设计

　　这套转向操控盘结构面向高性能车辆与改装展示场景，核心作用是在驾驶过程中传递驾驶员的转向输入，同时承载喇叭触发、功能按键布置以及品牌视觉识别等附加需求。与普通民用车辆的圆形全包覆转向盘不同，该方案采用开放式三辐支撑布局，轮圈截面、辐条走向和中央安装区域都围绕快速抓握、视线避让和装配可靠性展开，适合用于赛车模拟器、概念车内饰、改装车展示以及驾驶操控机构的结构验证。

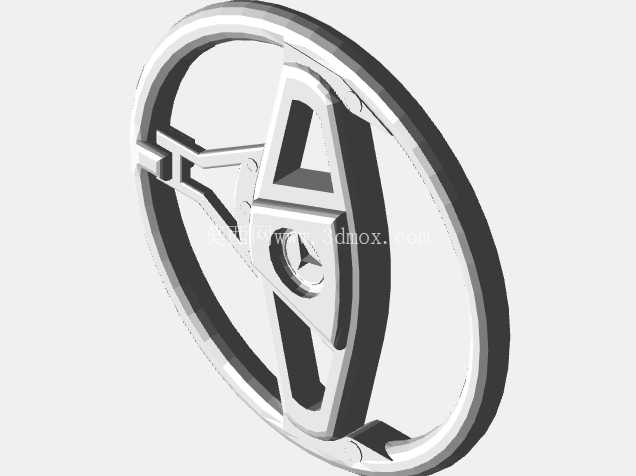

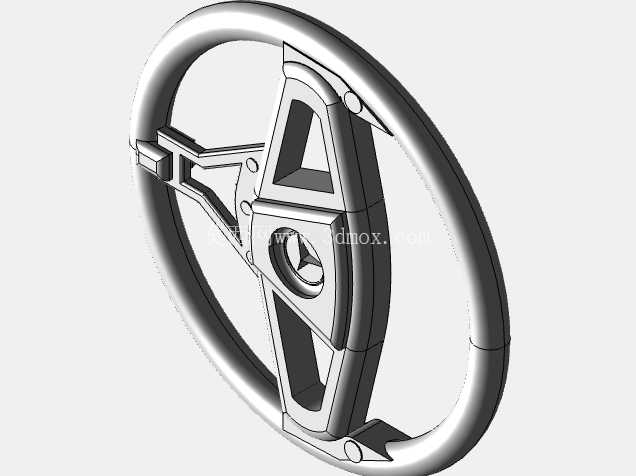

　　从实际使用角度看，转向盘并不是孤立外观件，它需要与转向柱、花键连接座、压紧螺母、喇叭接触回路以及驾驶舱安全空间共同匹配。模型中央区域设置了较厚的多边形安装基座，基座背面预留转向轴接入空间，正面用于布置标识盖板和装饰层。三根主辐条从中心向轮圈内侧延伸，下部辐条采用收窄并向下延伸的形态，既给腿部和仪表视线留出空间，也让双手在九点、三点位置握持时，腕部能够保持较自然的角度。左右辐条上分布有圆形安装孔，可用于固定按键面板、装饰盖或辅助操控模块，孔位周边保留凸台，以避免螺钉锁紧时造成薄壁区域应力集中。

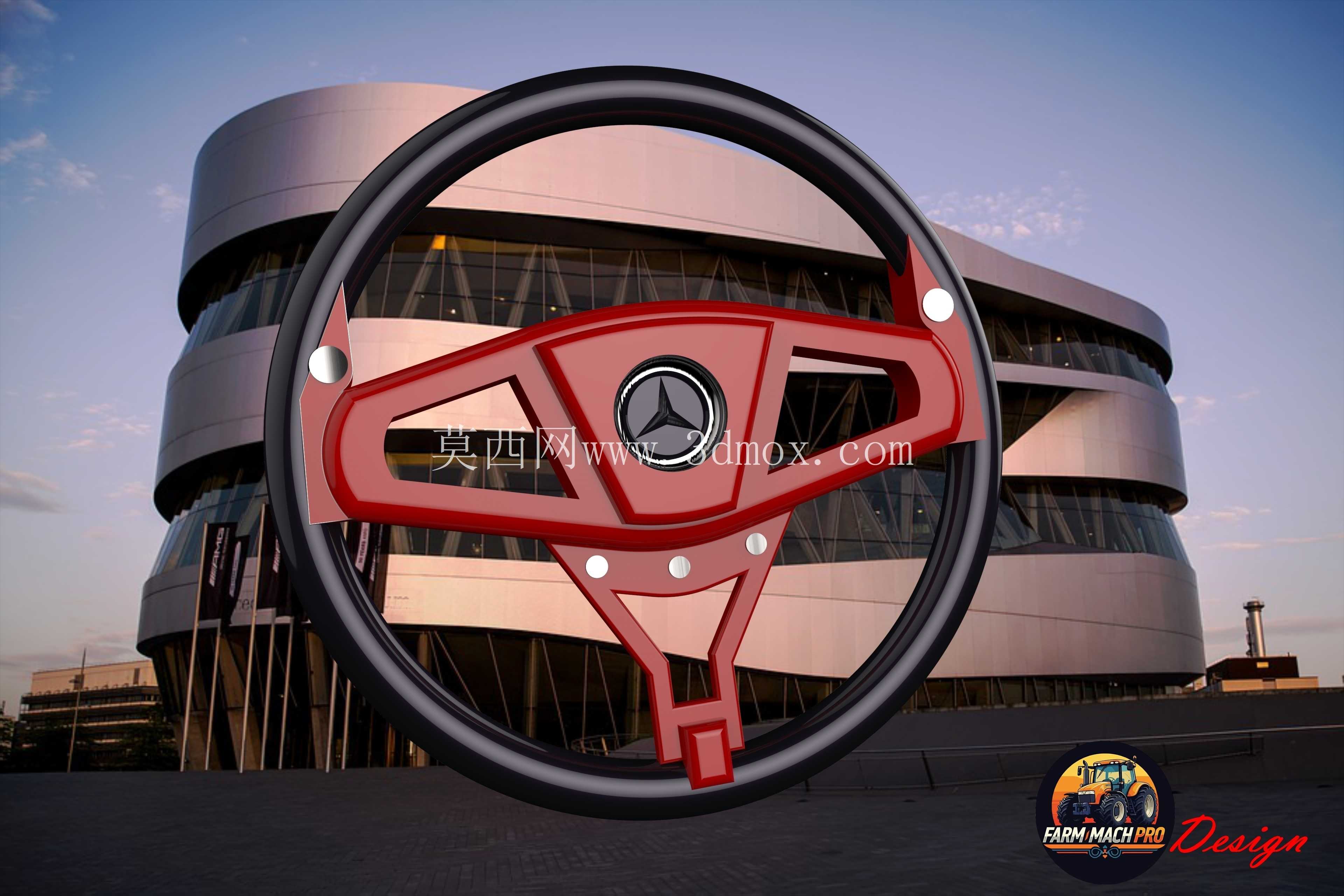

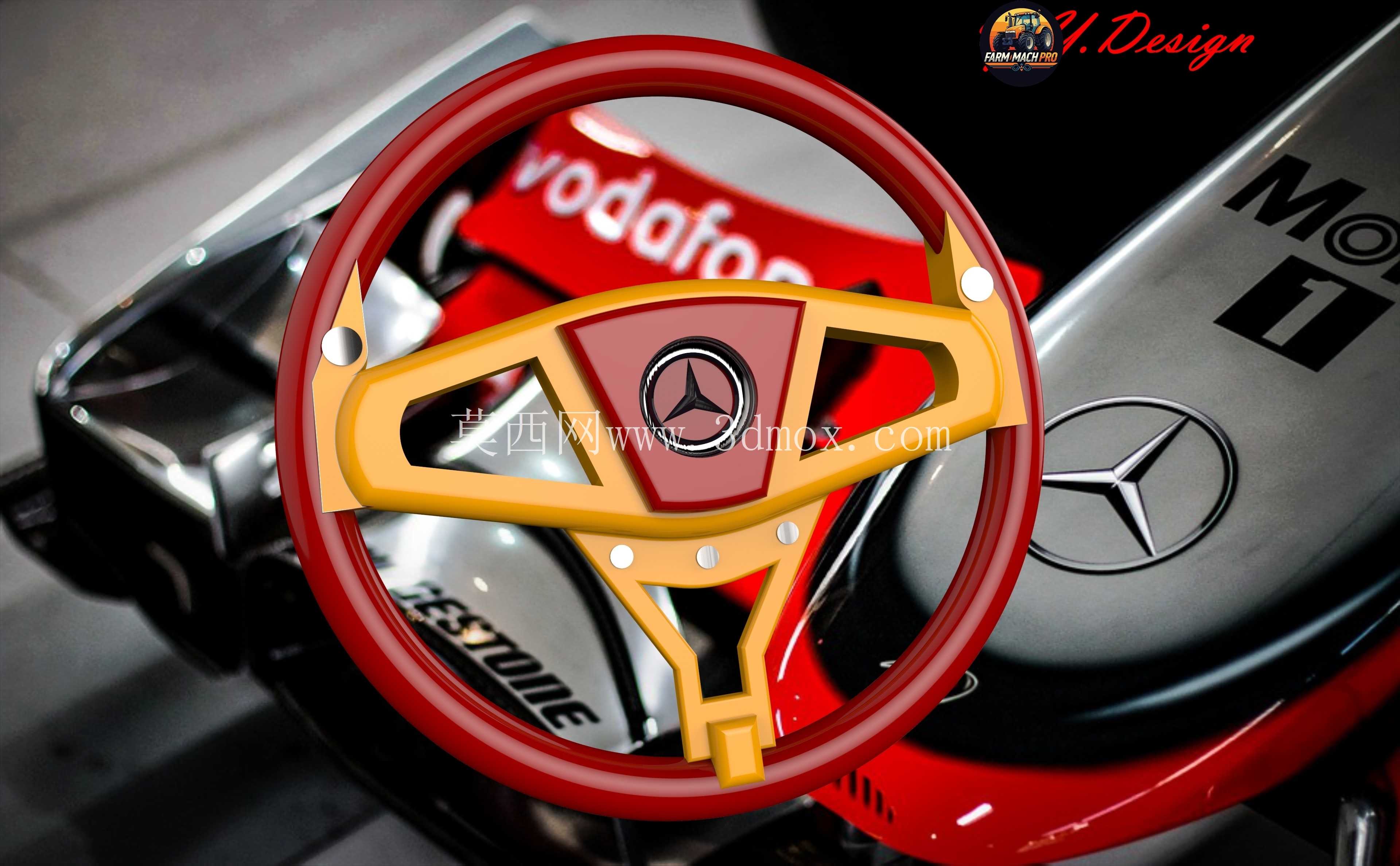

　　轮圈部分采用近似圆形的连续环体，表面包覆层在视觉上区分出红色握持区，内部骨架则通过辐条与中心基座连成一体。工程建模时需要重点控制轮圈中心线直径、截面椭圆度以及握持区厚度。轮圈过粗会降低长时间操控的触感，过细则会削弱结构刚度；截面还应随握持位置略有变化，在双手常握区域增加贴合指腹的弧面，在上部和下部区域保持顺滑过渡。该方案的轮圈与辐条连接位置做了加宽过渡，金属色支撑臂嵌入轮圈内侧，形成类似承托爪的结构，这种处理不仅增强视觉层次，也能把转向扭矩从轮圈均匀传递到中心轮毂，减少连接处的突变应力。

　　设计思路上，开放式辐条优先考虑驾驶舱内的视线穿透。驾驶员透过转向盘上半部分观察仪表时，细辐条和中空区域能够降低遮挡面积；下方辐条则承担主要的视觉定位作用，使转向盘在回正状态下具有明确方向感。中央盖板采用多边形轮廓，边缘与辐条根部形成折线衔接，既方便定位装饰件，也为后续安全气囊模块、喇叭按钮或品牌标识板提供安装边界。若用于真实车辆，盖板背后需要保留足够的电气接插件和按压行程；若用于模拟器或展示模型，则可将该区域简化为卡扣式装饰板，但外形尺寸仍应与转向柱护罩保持间隙，避免满转干涉。

　　安装边界方面，转向盘后端中心孔需要与转向柱轴径、花键规格和锁紧端面一致，模型中中心基座的厚度决定了方向盘安装后距仪表台的轴向位置。基座过厚会把轮圈推向驾驶员，影响坐姿和进出空间；基座过薄则可能无法容纳螺母沉孔、接触环和线束。轮圈外缘到转向柱轴线的半径决定驾驶员打方向时手臂活动范围，背部与转向柱护罩、拨杆、按键面板之间应保留旋转间隙。左右辐条上的孔位若布置功能按钮，还需核对手指在握持状态下的可达范围，按钮不能突出到轮圈握持路径上，也不能在急打方向时与手套或手指发生磕碰。

　　结构强度校核应关注三类路径：一是轮圈受切向力时向辐条传递扭矩的路径，二是辐条根部与中央基座连接的弯曲路径，三是中心孔周围承受轴向压紧和扭转载荷的路径。金属支撑臂在辐条与轮圈交接处宜采用连续圆角，避免尖锐折角造成疲劳裂纹；包覆层与骨架之间应设置合理壁厚差，使外观件既能呈现饱满曲面，又不会因材料堆积导致收缩变形。下部辐条虽然视觉上较细，但其在剧烈转向和身体支撑时会承受附加载荷，因此根部宽度和拔模斜度需要同步考虑。

　　从制造与装配角度看，该结构可拆分为金属骨架、握持包覆层、中央标识盖、紧固件和电气小件几个模块。金属骨架适合采用压铸、铣削或焊接后打磨的方式实现；外观包覆可根据使用场景选择皮革、聚氨酯、木质纹理或树脂打印件。辐条表面的高光造型与轮圈红色包覆形成明显材质对比，在展示环境中能够突出机械感，但在真实产品中仍需保证不同材料热膨胀差异不会引起松脱。整体建模时，曲面连续性、螺钉孔同轴度、中心孔定位精度以及轮圈回转对称性，是后续渲染、加工和装配验证中最需要反复检查的部分。
