双轴重载游艇拖运车架结构设计

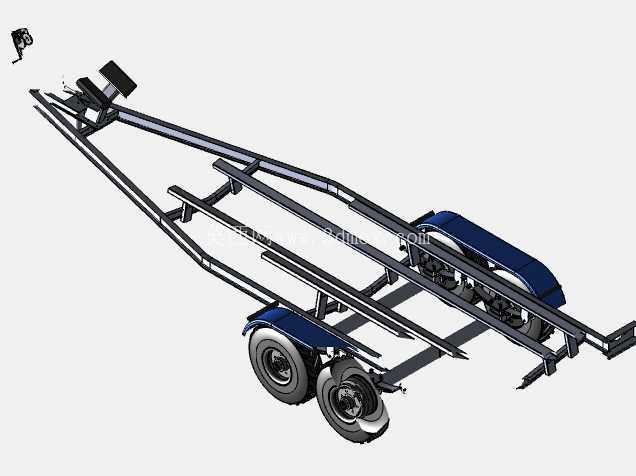

　　这套结构围绕小型游艇、摩托艇及轻型作业船的陆路转运展开，核心不是单纯把船体架起来，而是在牵引、承载、转弯、制动和装卸之间形成稳定约束。车架整体采用长梯形布置，前端收拢并连接牵引耦合装置，后端向轮轴区域展开，两根主纵梁承担船体长度方向的主要弯矩。船体重量通过龙骨支撑块、侧托辊和柔性垫点传递到车架，再经横梁、悬挂和双轮胎分散到地面，避免局部应力集中在船底某一条窄线上。

　　从使用场景看，这类拖车频繁出现在游艇码头、船艇维修车间、湖泊库区和船舶存放场地。车辆将船从存放区拖至坡道后，车架需要配合下水坡度完成船体滑入或回收，因此后部支撑不能形成过大阻挡，托辊布置也要顺应船底线型。前端牵引区设置耦合接头、安全链连接点和支撑千斤顶，驻车时可通过手摇支腿保持车架水平；行驶时牵引座将纵向拉力和转向摆动传递给牵引车，安全链则在耦合失效时提供二次约束。

　　结构设计上，主纵梁并非等直简单杆件，而是根据载荷路径形成折线轮廓。前段较窄，便于接近牵引车挂钩并减小转弯扫掠空间；中段承托船底，梁间距随船体宽度逐步增加；后段围绕轮轴和挡泥板布置，保证轮胎跳动、船体下缘和拖车横梁之间留有间隙。横梁与纵梁的交接区域是疲劳重点，建模时需要保留连续的焊接节点和加强板位置，不能只按理想化线框处理。龙骨支撑座位于船体中心线附近，承担较大的垂向载荷；两侧可调托架用于适应不同船底斜度，托辊与软垫组合既能降低摩擦，又能限制船体横向晃动。

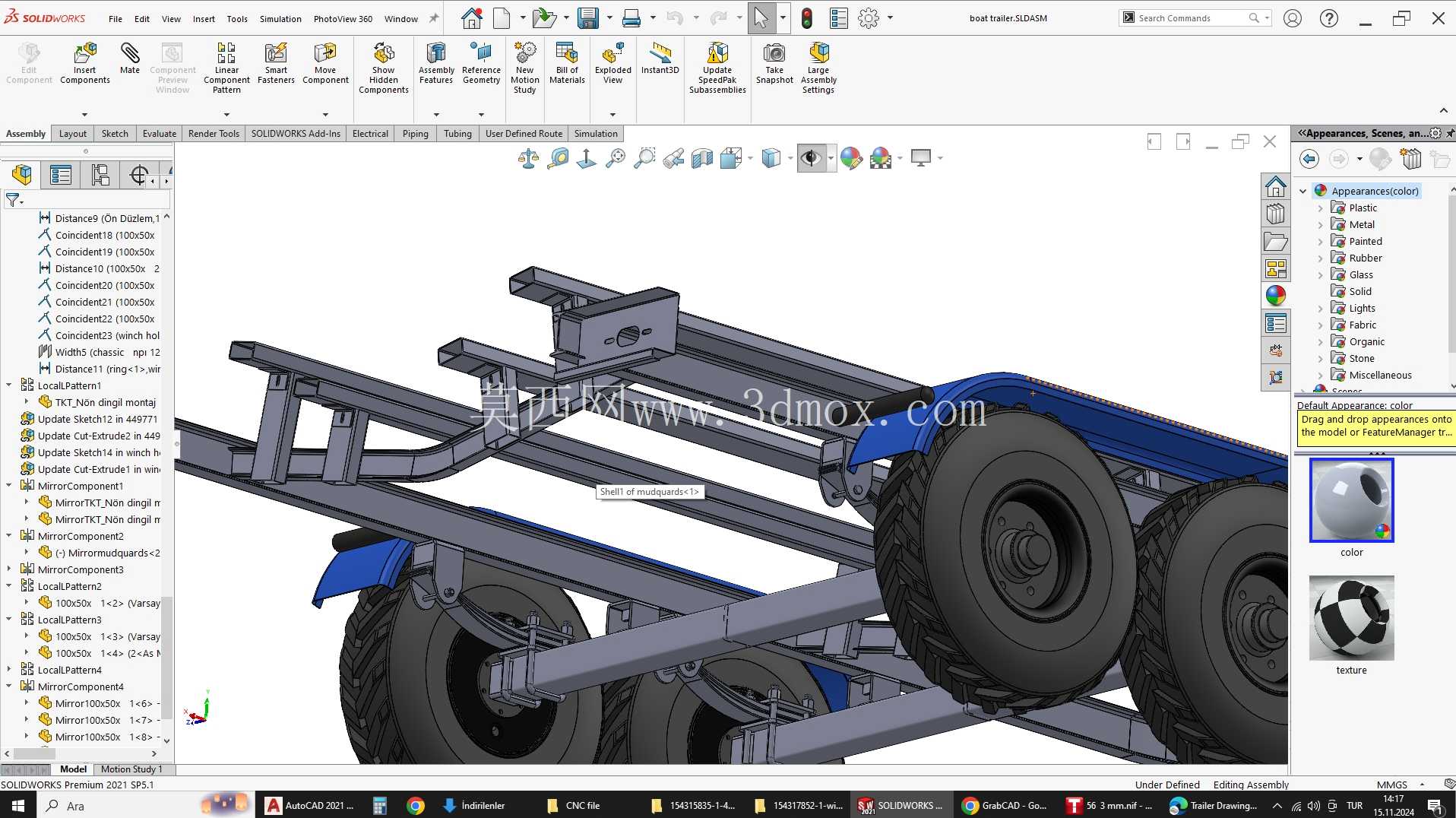

　　双轴布置是该结构的重要特征。相比单轴拖车，双轮轴能够提高总承载能力，并在高速拖行、路面冲击和单侧颠簸时降低单胎载荷。两组轮胎靠近车架质心区域布置，使船体重量不过度压在牵引头上，也不让后轴形成过大负垂载荷。轮轴上方设置弧形挡泥板，既限制泥水飞溅，也标示轮胎跳动包络。悬挂、轮毂、轮胎和车架之间的相对运动需要在三维环境中检查，尤其在满载压缩、转向倾斜和坡道扭转时，轮胎不能摩擦纵梁、挡泥板或船体下部突出件。

　　外形边界方面，车架长度明显大于宽度，前端牵引梁伸出较长，用于连接牵引车并提供转向角；后端则保留船尾支撑和下水操作空间。宽度方向受轮胎外缘、挡泥板和船体型宽共同约束，侧向托架可在一定范围内调整，以适配不同V型底或平底船。高度方向的关键尺寸包括牵引耦合中心高、龙骨支撑面高、轮胎半径和轮拱净空。牵引中心高应与牵引车挂钩匹配，过高或过低都会改变轴荷分配；龙骨支撑面则要保证船体重心落在轮轴附近，同时让船头固定绞盘能够沿中心线拉紧船体。

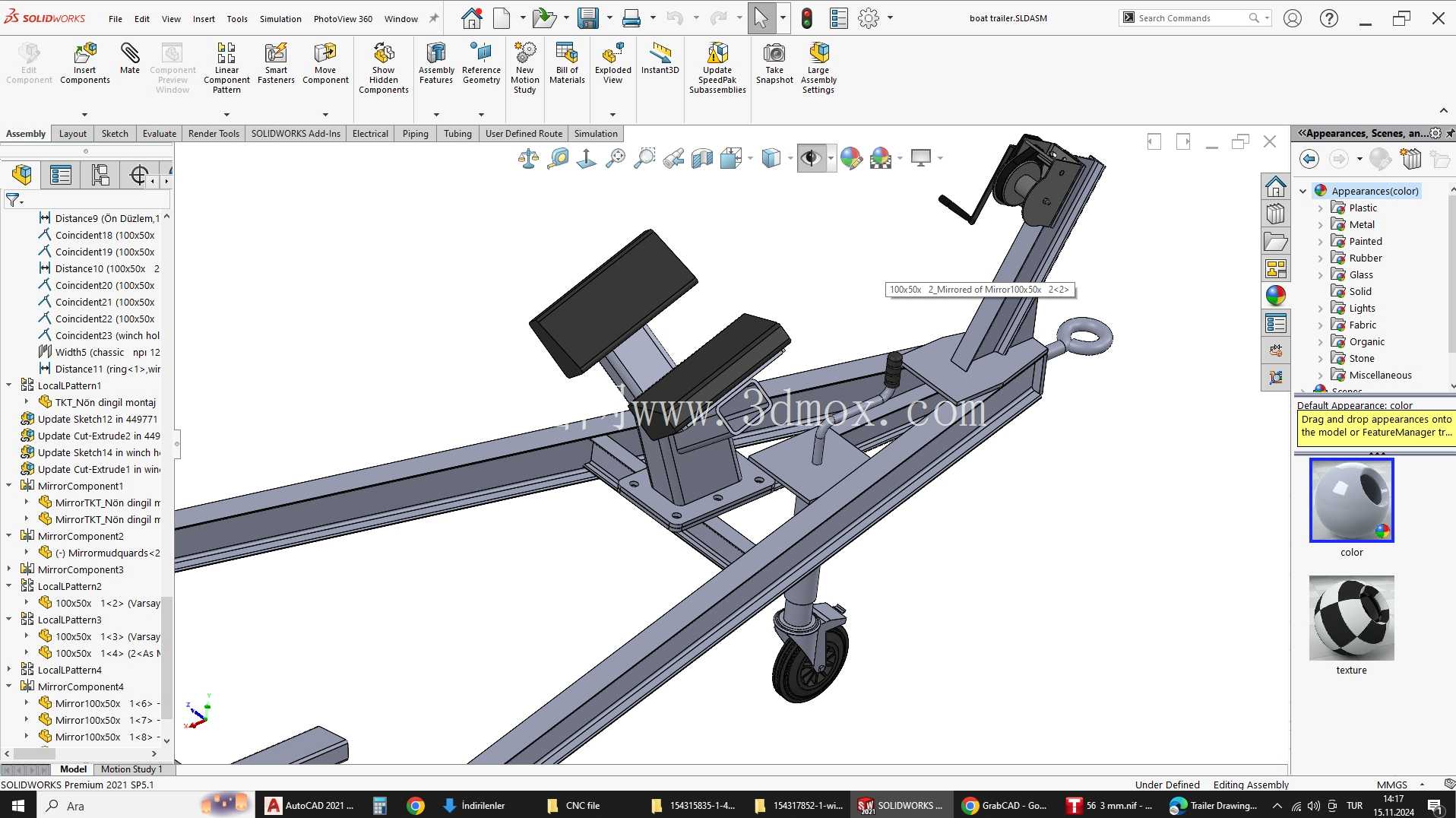

　　前端绞车支架用于在装卸和运输时牵拉船体，使船首紧贴定位座；绑缚点分布在纵梁和横梁附近，供捆扎带穿过并施加预紧力。船体固定不能只依赖绞车，侧向托架、船首支撑和尾部绑带需要共同限制纵向窜动、横向摆动和垂向跳动。对于带动力艉机的船型，后部横梁还要避让螺旋桨、艉板和转向机构，因此尾部支撑多采用开放式结构，而不是封闭平台。

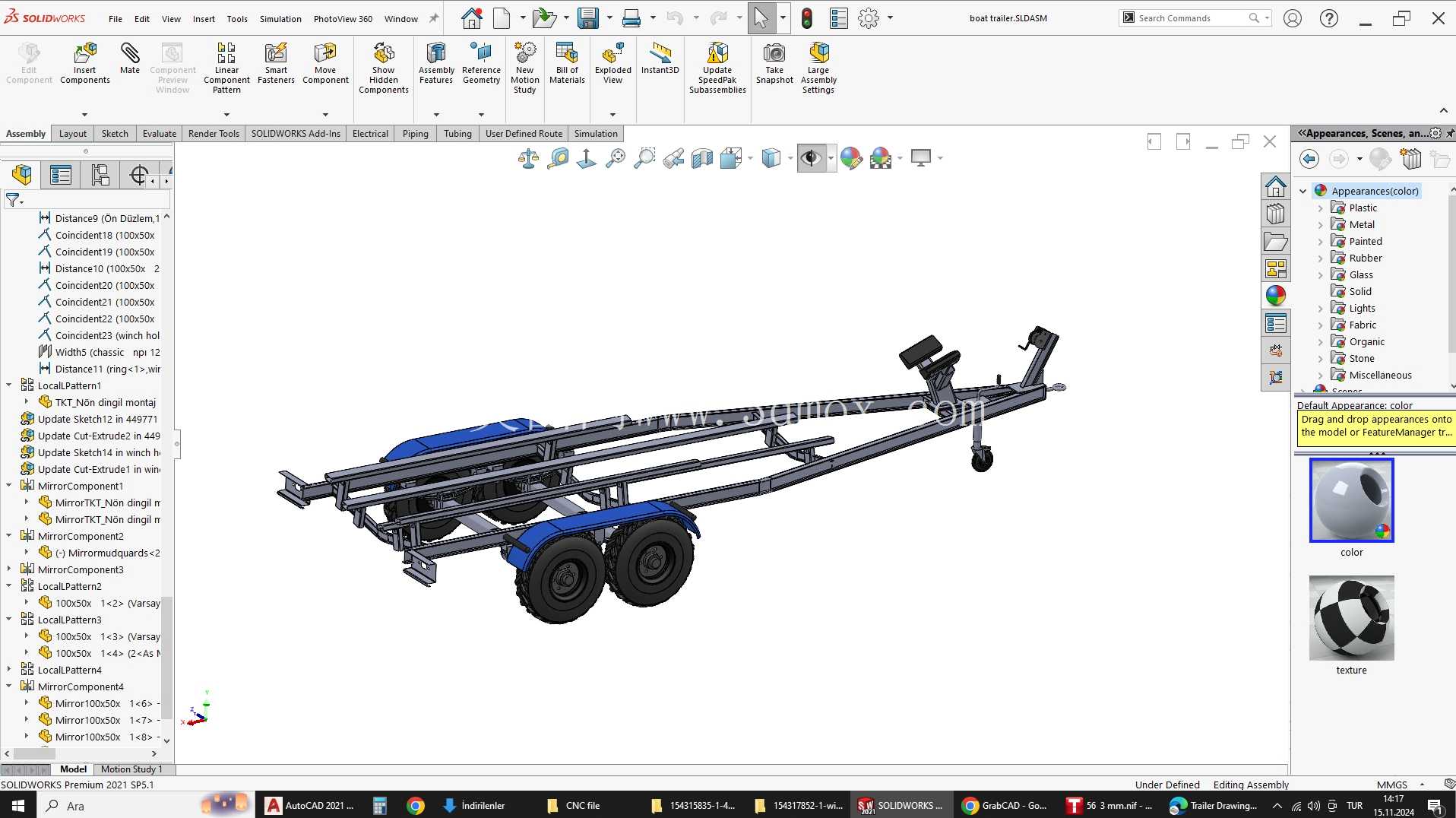

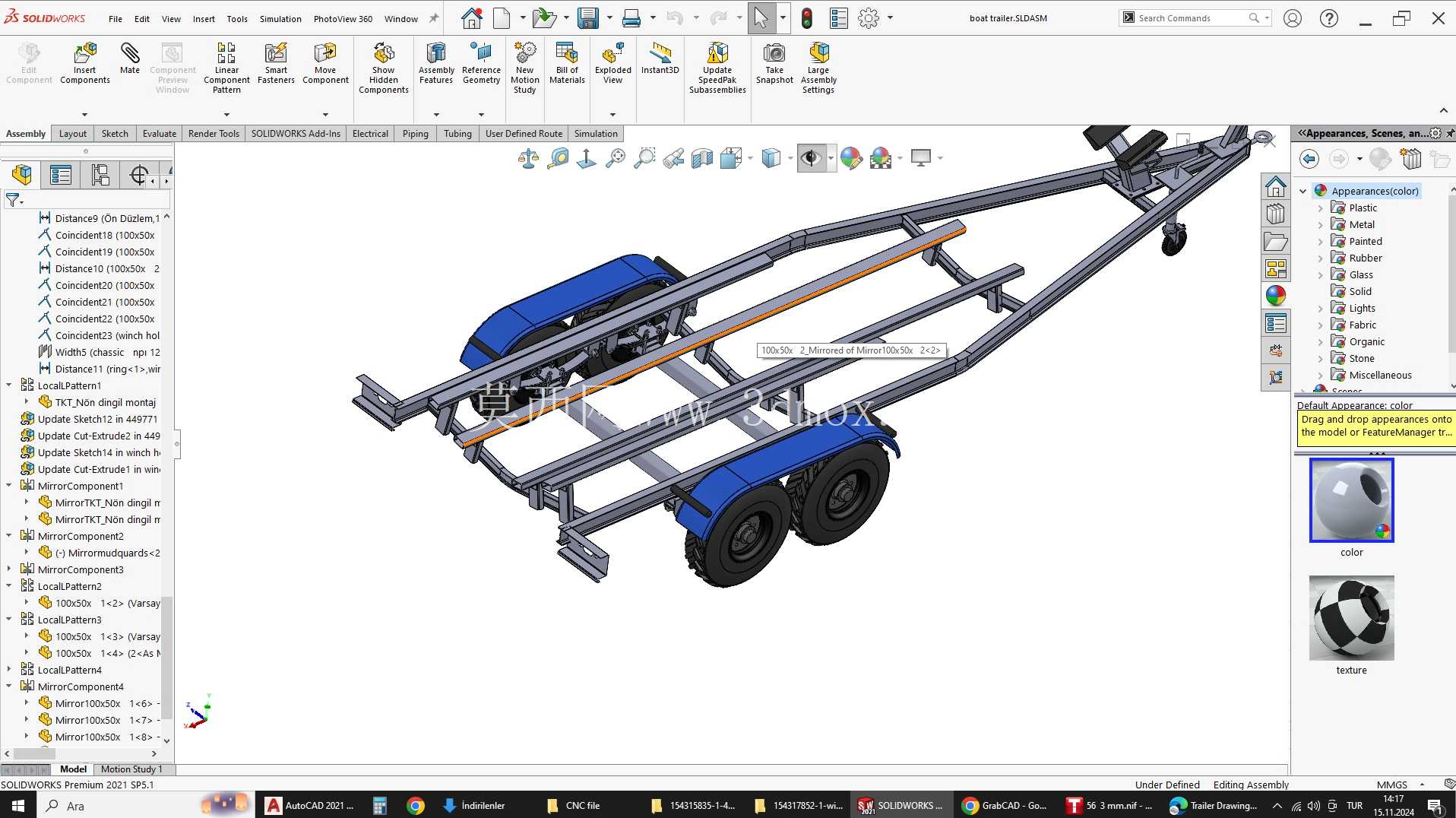

　　建模过程中应把车架视为焊接装配体而非单件实体。主纵梁、横梁、牵引颈、轮轴安装座、挡泥板支架、绞车座、支腿收纳座和绑缚环分别建立，便于检查装配关系与制造拆分。梁件可用矩形管或成型型钢表达，节点处补充加强筋、连接板和焊缝区域；可调托架应保留销轴、长孔或锁紧位置，以体现实际调节能力。轮胎、轮毂和挡泥板虽然属于附件，但直接影响外廓尺寸和运动间隙，不能省略。

　　在工程校核思路上，首先关注满载状态下的轴荷分配，牵引头处应保持合理垂直载荷，避免牵引车后桥过载或拖车摆尾；其次检查扭转工况，当四个轮胎不在同一平面时，车架长梁会承受附加扭矩，横梁与牵引颈交接处需要足够刚度；再考虑制动和起步时的纵向惯性力，绞车、绑带和船首止挡要能阻止船体前冲或后移。转弯工况下，牵引架与牵引车之间需保留足够摆角，轮胎与车架、船体之间也要有侧向净空。

　　该模型适合用于拖挂设备结构方案沟通、船艇支撑布局验证、焊接车架教学以及轻型挂车设计参考。它把牵引、承载、轮轴、支撑、绑扎和下水辅助功能集中在同一长车架上，结构看似简洁，但每个梁件位置都围绕船底线型、道路行驶边界和装卸动作展开。通过三维装配可以直观发现托辊干涉、轮拱不足、牵引角过小、绑缚点偏弱等问题，为后续详细设计、材料规格选择和工程图绘制提供明确基础。
