气动式工件夹持搬运保留机构

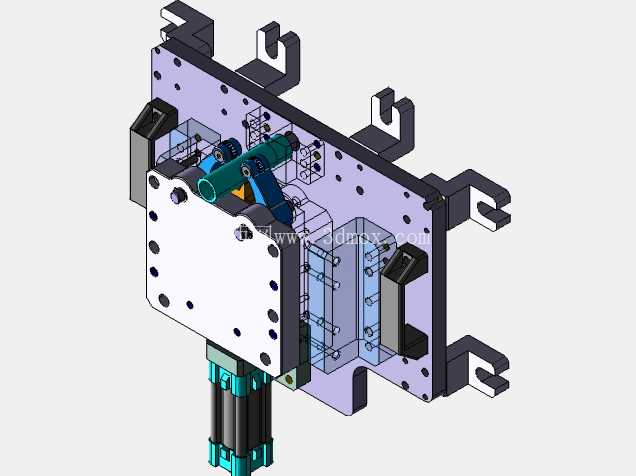

　　这套机构面向自动化产线中工件的临时握持、转移与工序间保持需求而设计，核心思路是利用气动运动完成对零件的抓取、携带以及在指定工位上的其他辅助操作。整体结构以一块立式安装基板为承载骨架，基板上分布有密集的安装孔位，便于在不同工位调整执行元件、定位块与检测元件的位置，具备较强的布局柔性。基板四周伸出多组带卡口的挂接支耳，可快速挂靠在型材框架或工位支架上，减少现场配焊与二次加工。

　　从执行逻辑看，机构下部布置竖直气缸作为升降动力源，缸体通过浮动接头与上方活动板连接，避免装配偏差造成的别劲与卡滞。活动板与基板之间由直线导向件约束，保证升降过程平稳、重复定位精度可控。中部设置横向气动执行元件，配合摇臂、连杆与夹爪形成夹持动作，气路接通后驱动夹指收拢，将工件压紧在定位面上；断气或换向时夹指释放，工件脱离。透明区域所呈现的内部腔体用于容纳气路接头、行程限位与缓冲件，使管线走向清晰，维护时可直接观察阀岛与接头状态。

　　在实际应用场景中，这类机构常用于装配线、检测线或加工上下料工位：工件由前道工序输送到位后，机构先通过定位块粗定位，再由夹爪握持并随升降单元完成抬升、横移或保持，等待机器人、拧紧轴或检测探头执行后续作业。由于采用气动驱动，动作响应快、结构相对简单，对洁净度要求中等、节拍较快的装配场景较为适用；夹持力可通过调压阀调节，以适应薄壁件、塑料件或易划伤表面，避免过压变形。

　　设计上重点处理了几处工程细节。其一，夹持面与定位面分离，定位面负责几何精度，夹持面负责压紧力，二者磨损后可分别更换镶块，降低维护成本。其二，活动板与基板之间预留了足够的导向跨距，使偏载力矩由导向副承担，气缸活塞杆仅承受轴向力，延长密封件寿命。其三，夹爪行程两端设置缓冲与机械限位，防止高速开合时冲击定位面，也避免气压波动导致行程超限。其四，基板背面与挂耳的安装边界经过规整，外接气管、传感器线缆可沿板边走线并由扎带点固定，减少运动干涉。

　　外形尺寸方面，机构整体呈竖板加底部气缸的布局，竖向高度主要由升降行程与气缸长度决定，横向宽度由夹爪开合范围和两侧挂耳决定；安装时需在基板后方预留气管弯折半径与阀岛安装空间，前方则需保证工件取放通道无遮挡。基板上的孔系按标准化间距布置，可兼容多组接近开关，用于检测夹爪开合、工件到位与升降原点，方便接入产线控制系统。

　　从建模角度看，该机构将标准气缸、导向轴、浮动接头、紧固件与自制板件、夹爪、连杆分层装配，运动副关系清晰：气缸缸体固定、活塞杆与活动板构成移动副，摇臂与支座构成转动副，夹爪沿导向槽平动。干涉检查重点集中在夹爪开合极限位置、升降上下极限以及工件随动过程中与基板、定位块的间隙。通过在三维环境中模拟气动动作顺序，可以提前验证夹持点是否落在工件刚性区域、搬运轨迹是否与周边设备冲突，为现场调试留出调整余量。整体结构不追求复杂传动，而是以可靠握持、稳定保持和快速换型为目标，适合作为自动化工作站中的末端保持与搬运单元使用。
