联锁混凝土预制块成型钢模具

　　该套成型工装主要服务于预制构件厂的联锁混凝土块批量生产环节，现场作业时可直接布置在预制生产线的浇筑工位，配合混凝土布料、振捣、养护、脱模工序完成带凹凸嵌合结构的砌块成型，产出的砌块多用于护坡工程、堆场铺装、临时装配式挡墙等场景，块体之间依靠类似乐高积木的凸榫与凹槽实现互锁，铺装后整体抗滑移、抗错位能力远高于普通平口砌块。

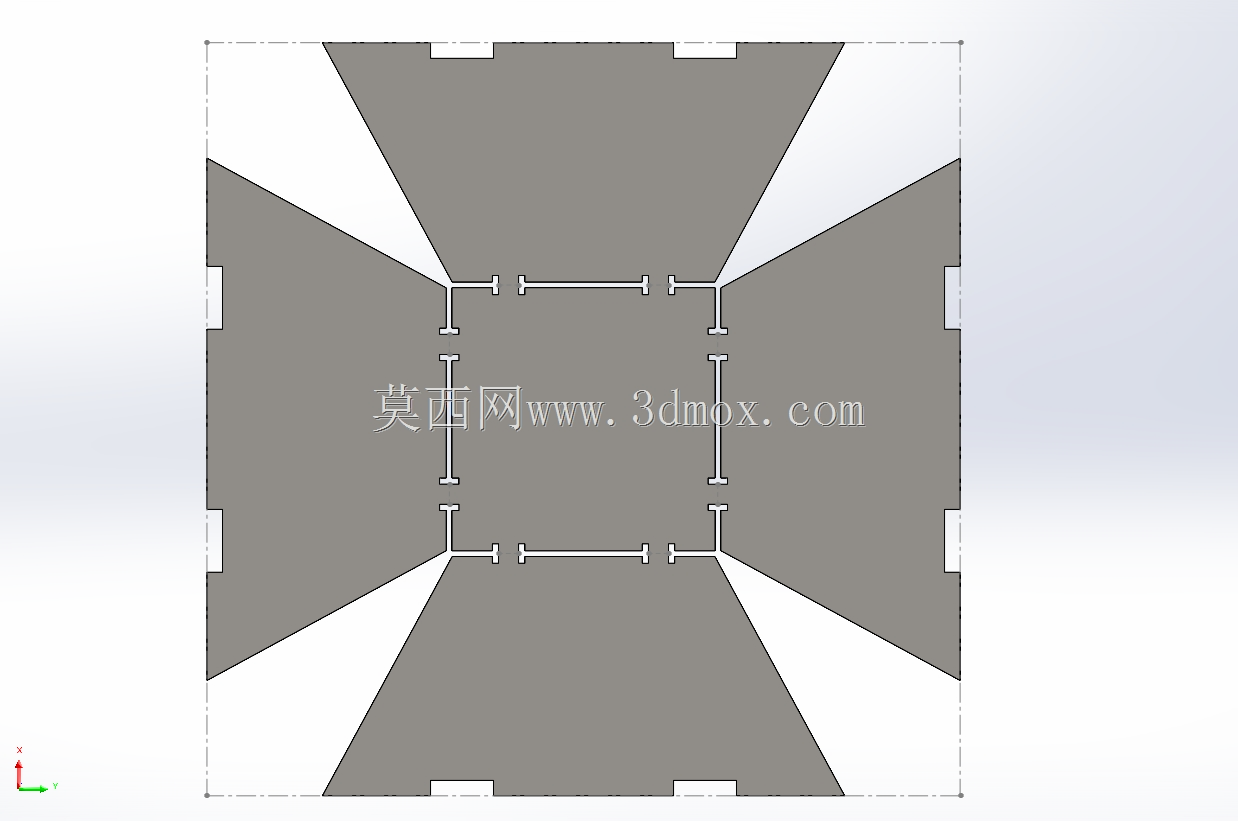

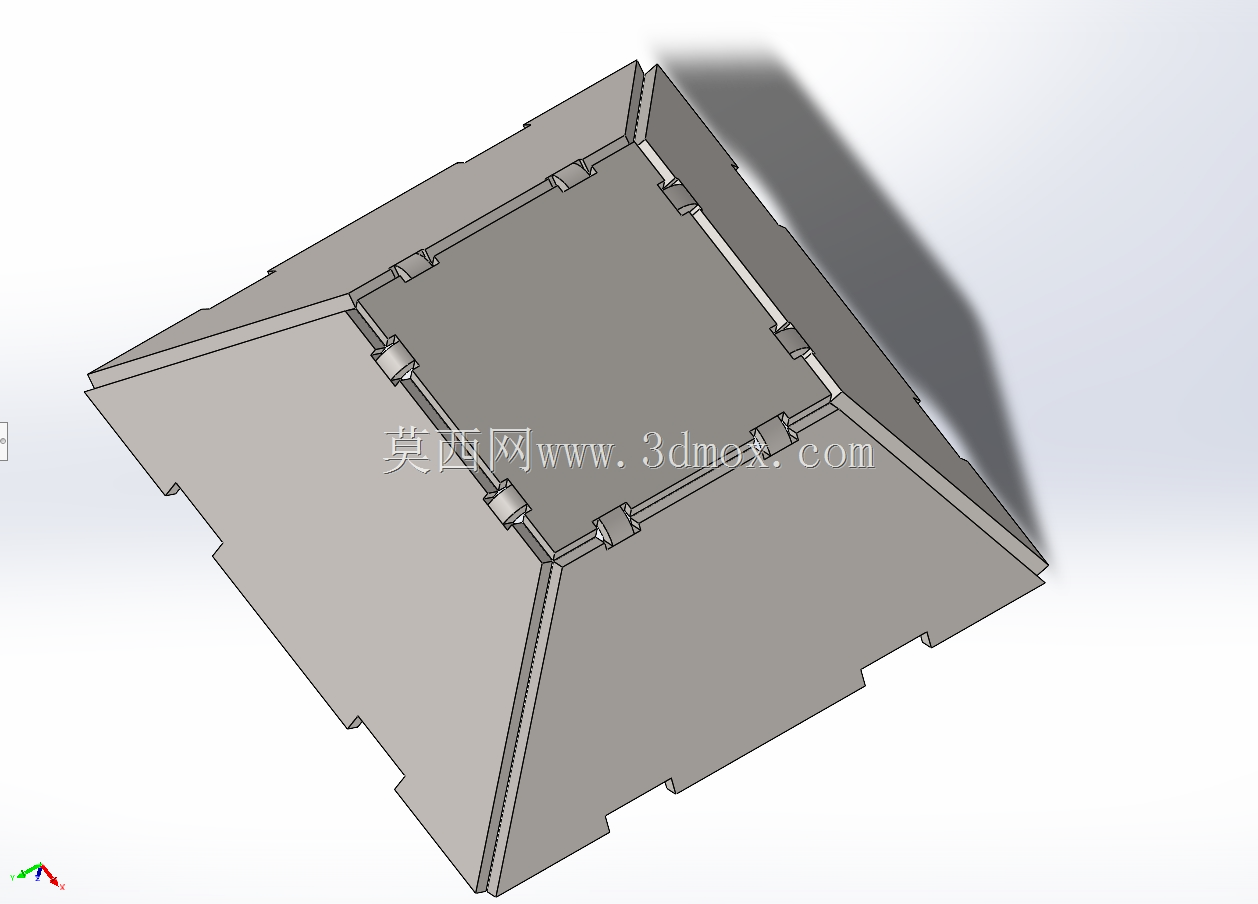

　　从结构功能来看，模具整体采用敞口箱式布局，内腔直接决定混凝土砌块的外形尺寸，本次适配的砌块规格为1200mm×600mm×600mm，属于大尺寸预制块范畴，模具内腔净尺寸需在砌块名义尺寸基础上预留混凝土硬化收缩余量，同时侧壁脱模斜度控制在1°-1.5°，既避免脱模时磕碰砌块棱角，也不会因斜度过大导致砌块成型尺寸偏差超标。模具的成型面分布有多组凸模镶块，对应砌块表面的凹槽结构，相邻砌块铺设时，上一块的凸起榫头可精准嵌入该凹槽，拼接后形成连续联锁的整体铺装面。

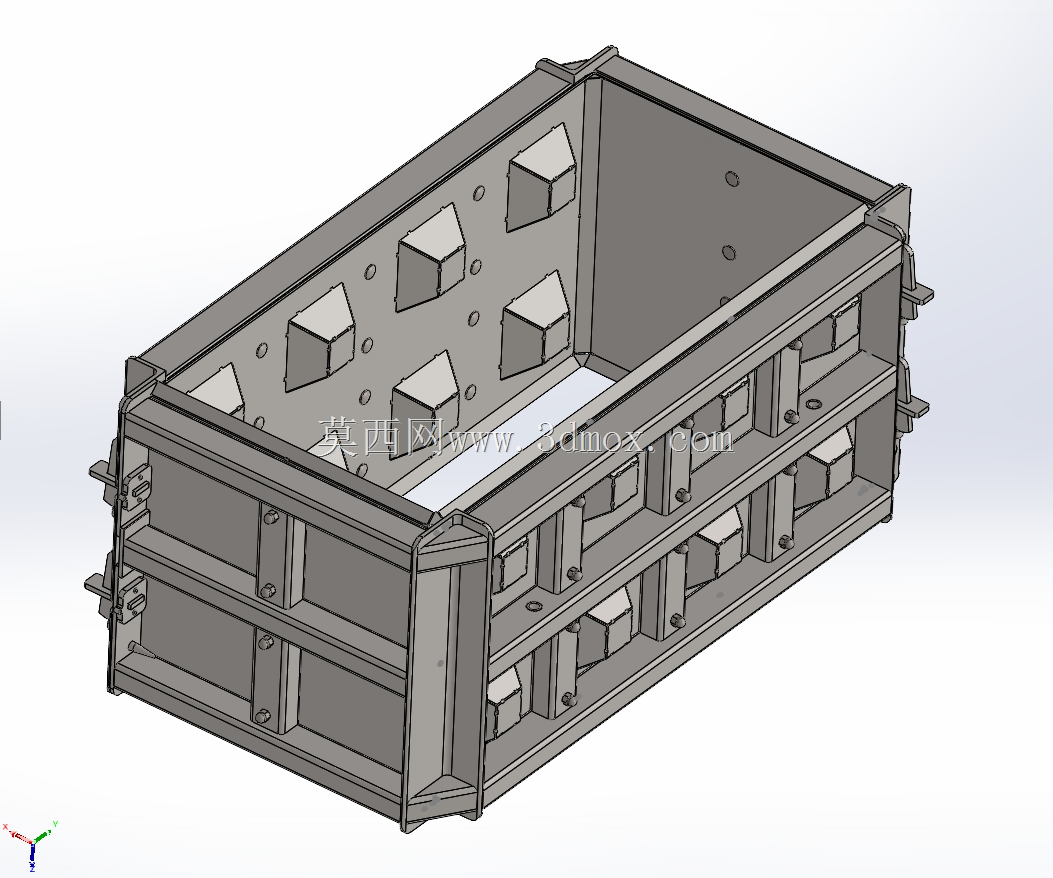

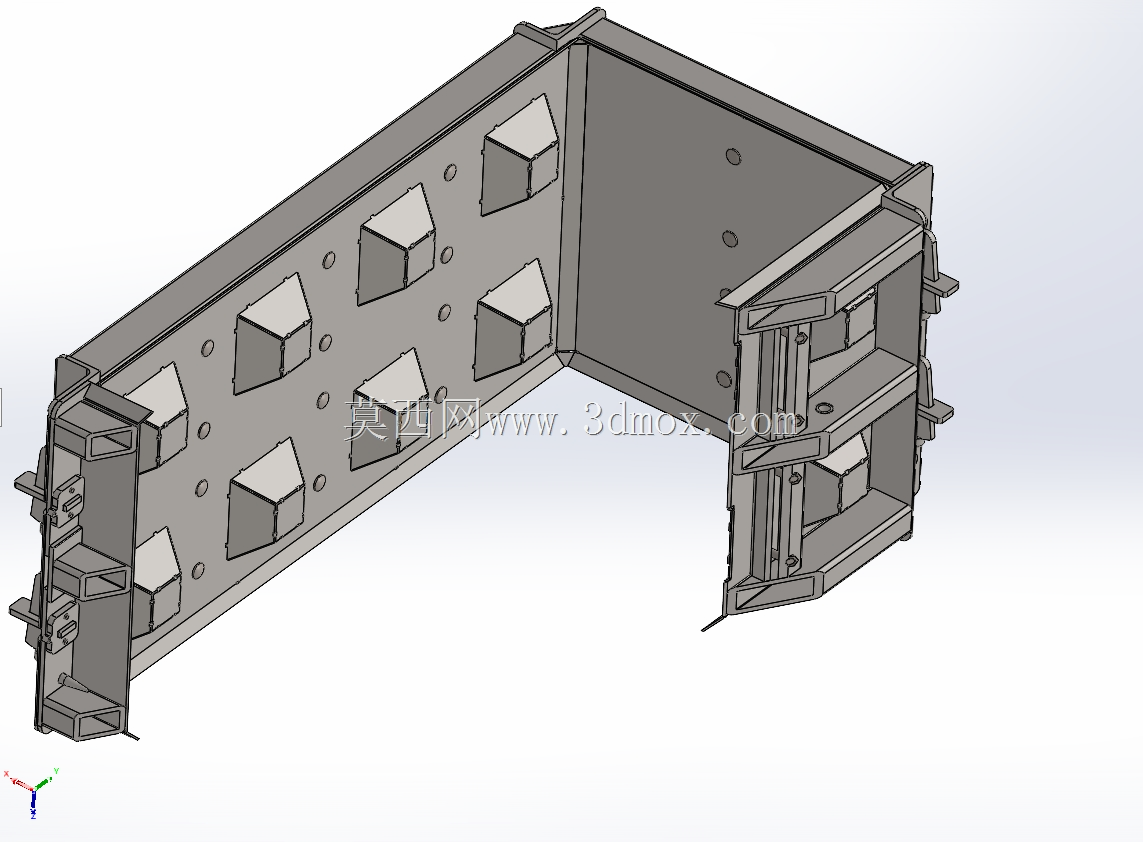

　　模具主体框架采用标准型钢与厚钢板组焊而成，外侧布置多道横向、竖向加强肋，抵消混凝土浇筑振捣时的侧向胀模力——大尺寸砌块单块混凝土投料量接近0.4立方米，振捣时侧向压力可达数十千牛，若框架刚度不足，长期循环使用后会出现侧壁外鼓、合模缝漏浆问题。模具的拼接侧壁采用快拆式锁紧结构，合模时通过楔形锁扣将侧模与底模、端模压紧，接缝处加装密封胶条防止水泥浆渗漏；脱模时可先松开锁紧机构，将侧模向外翻转平移，即可直接将养护完成的砌块从模具中吊出，无需强行撬砸，既能降低工人脱模作业强度，也能减少模具成型面的磕碰损伤，延长工装循环使用次数。

　　设计阶段优先考虑了钣金加工的工艺可行性，所有模具钣金零件均预留了激光切割、等离子切割的加工余量，非高精度配合面的折弯结构可通过手动钣金折弯完成，无需定制大型冲压模具，大幅降低了单套工装的制造成本，尤其适合中小预制构件厂小批量、多规格砌块的生产需求。模具的安装边界需匹配预制厂现有工位布局：底模下方预留叉车叉取空间，可整体转运模具至布料、振捣、养护不同工位；侧模外侧的锁紧机构操作空间预留不小于300mm，方便工人现场开合模具；模具整体高度控制在1.1m以内，适配常规预制车间的航吊吊取高度与人工操作视线范围。

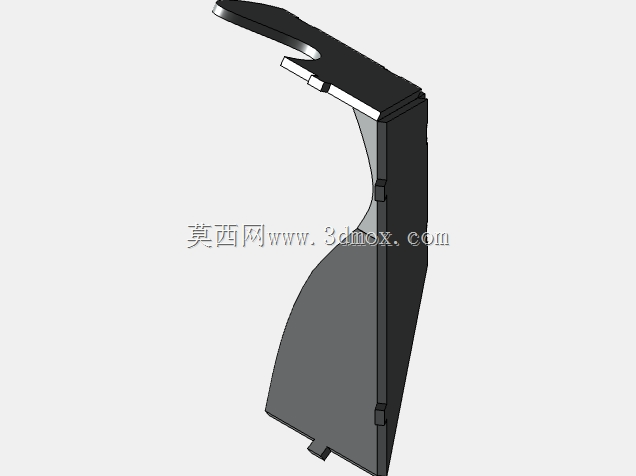

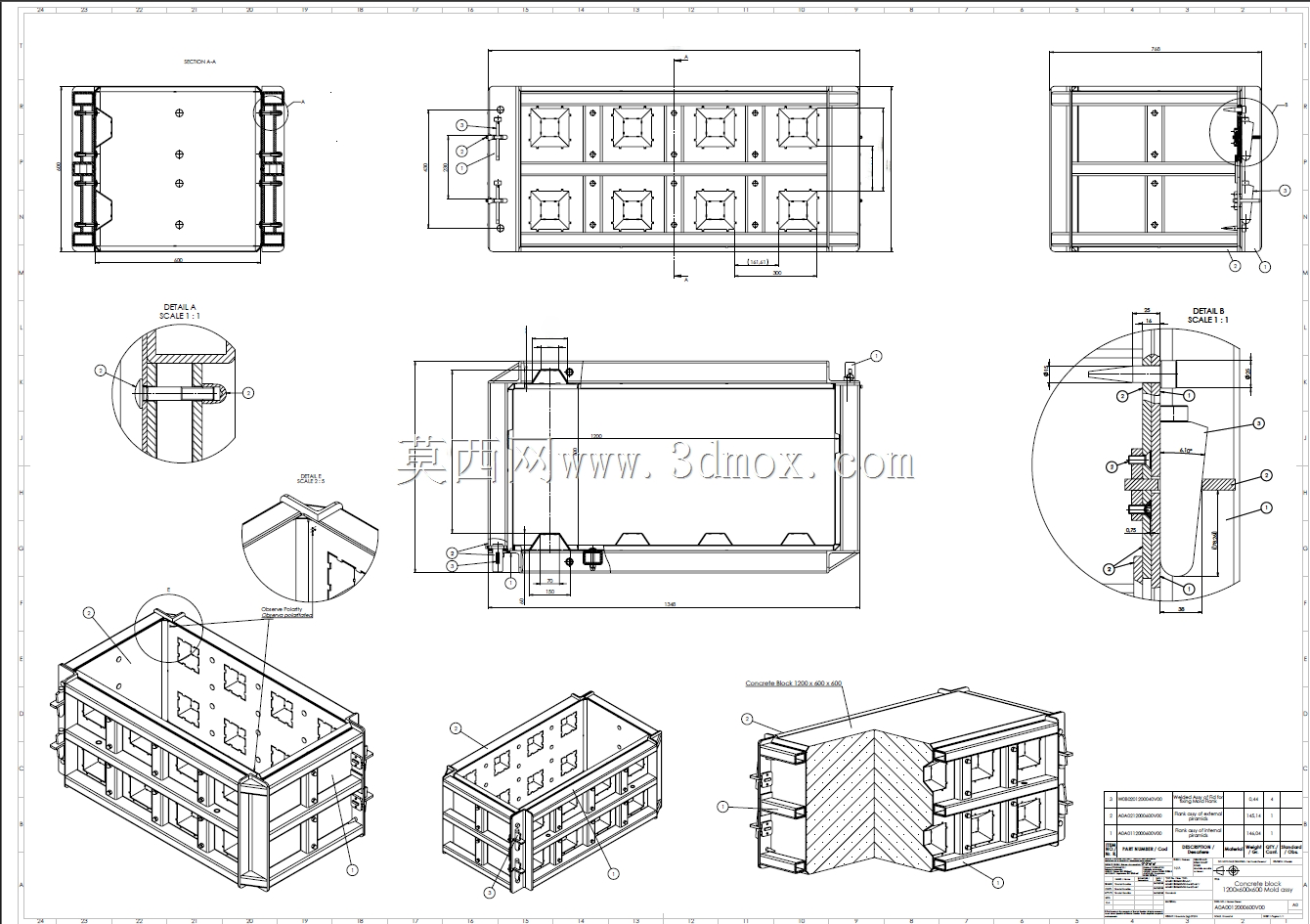

　　针对反复使用的耐磨需求，模具与混凝土直接接触的成型面做了打磨抛光处理，减少混凝土附着力，日常清理时仅需简单铲刮即可去除残留灰浆；凸模镶块采用螺栓固定在侧模内壁，若长期使用后出现磨损、磕碰变形，可单独更换镶块，无需整体报废模具，进一步压低了预制生产的工装摊销成本。整套结构在建模时已完成装配干涉校验，开合模动作全程无零件碰撞，所有焊接位置、螺栓连接位均预留了现场装配的操作空间，拿到三维结构后可直接展开钣金下料图与焊接加工图，快速投入车间制作。
