双工位手动杠杆式夹持工装夹具

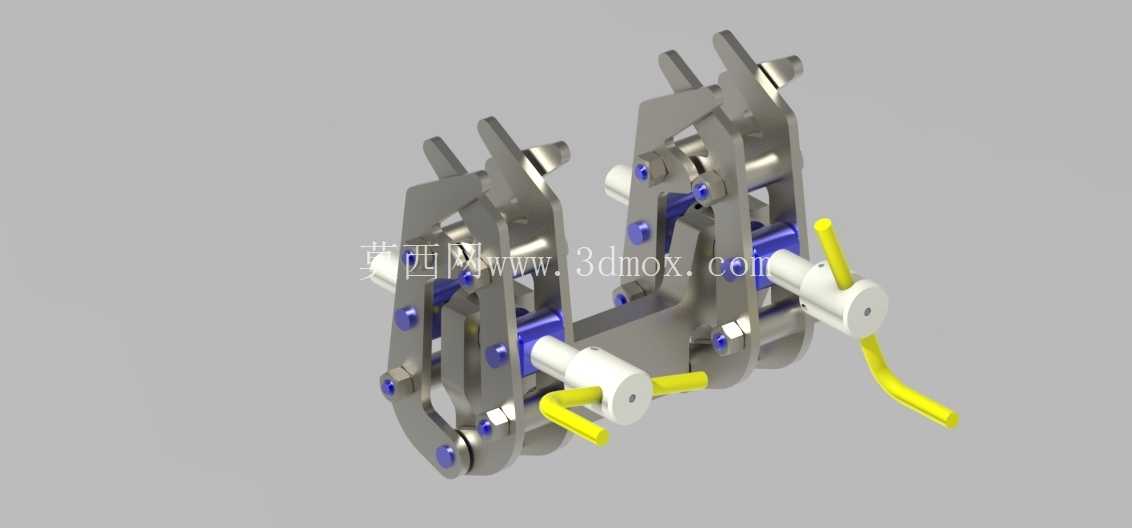

　　这套双工位手动杠杆式夹持工装，面向中小批量零件加工、装配定位与检测工序中的双侧同步夹紧需求而设计，整体采用左右对称的双夹爪布局，通过中部横向布置的手动操作手柄驱动两侧夹紧单元同步动作，可在一次装夹过程中完成两个工件或同一工件两个夹持点位的快速定位与压紧，在焊接工装台、机加工辅助装夹、部件预装工位以及手动检测夹具场景中都有较强的适配性。

　　从实际使用逻辑来看，这类工装最常出现在没有配置气动或液压动力源的简易工位上，操作人员只需扳动黄色包覆的操作手柄，即可通过内部连杆增力机构带动两侧夹爪完成开合，手柄末端的弯折造型充分考虑了人手施力的力臂长度，在保证操作行程足够的前提下，避免了夹紧过程中出现手柄与夹具体、工件轮廓发生运动干涉的问题。夹爪部分采用多片叠层式金属板件通过销轴铰接而成，铰接点位的布置经过力传递路径优化，输入力经过连杆放大后作用在夹爪夹持端，能够以较小的手部操作力获得足够的夹紧保持力，防止工件在钻削、轻铣、打磨或者装配敲击过程中出现移位。

　　结构设计上，整套工装的主体承载框架采用型钢与加工板件拼接的形式，所有回转铰接位置都配置了销轴与衬套类配合结构，蓝色标注的铰接点位清晰区分了运动副位置，在三维建模过程中这些位置均按照实际装配间隙完成配合定义，既保证夹爪摆动过程顺滑无卡滞，也预留了后期磨损后更换衬套的维护空间。两侧夹爪的夹持工作面做了平行度适配设计，当工装用于夹持规则矩形工件时，两侧压块可以同步贴合工件表面，受力均匀不会出现单侧翘起的情况；针对异形工件，也可以在夹爪安装位更换适配的仿形压块，无需改动主体连杆机构即可快速切换生产批次。

　　安装边界方面，整套工装的底部框架为平直的安装基准面，可直接通过T型槽螺栓固定在标准工作台上，也可在底座预设安装孔位后锁附在专用变位机或者焊接变位架上。横向操作手柄向工装前侧伸出，操作侧预留的手部活动空间在布局时已经做了避让，操作人员站在工装正前方即可完成上下料与夹紧动作，无需侧身探入设备区域。左右两组夹爪的中心距按照常见双工件并排加工的间距设定，夹爪张开行程覆盖常规中小型结构件的夹持宽度范围，整体高度控制在手动操作舒适区间，工件装夹后最高点不会遮挡操作人员的观察视线，方便在夹紧状态下直接核对工件定位边的对齐情况。

　　从建模细节来看，所有板件的厚度、销轴的直径以及连杆的铰接孔位都按照实际加工逻辑还原，夹爪末端的压块安装面预留了紧固件沉孔，手柄与驱动轴的连接位置设置了防转结构，避免反复扳动后手柄出现周向松动。整套机构没有复杂的动力元件，依靠纯机械连杆实现力的传递与自锁，在气源不便、维护条件有限的生产现场，这类手动工装的故障率极低，调整与维护都仅需对铰接销轴进行定期润滑即可，非常适合用于多品种小批量生产线的快速装夹需求，也可以作为自动化产线上下料工位的临时定位夹具使用，在工件来料尺寸存在小幅波动时，夹爪的浮动行程也能补偿一定的尺寸公差，保证夹持动作稳定可靠。
