洛克希德SR71高空高速侦察机整机结构

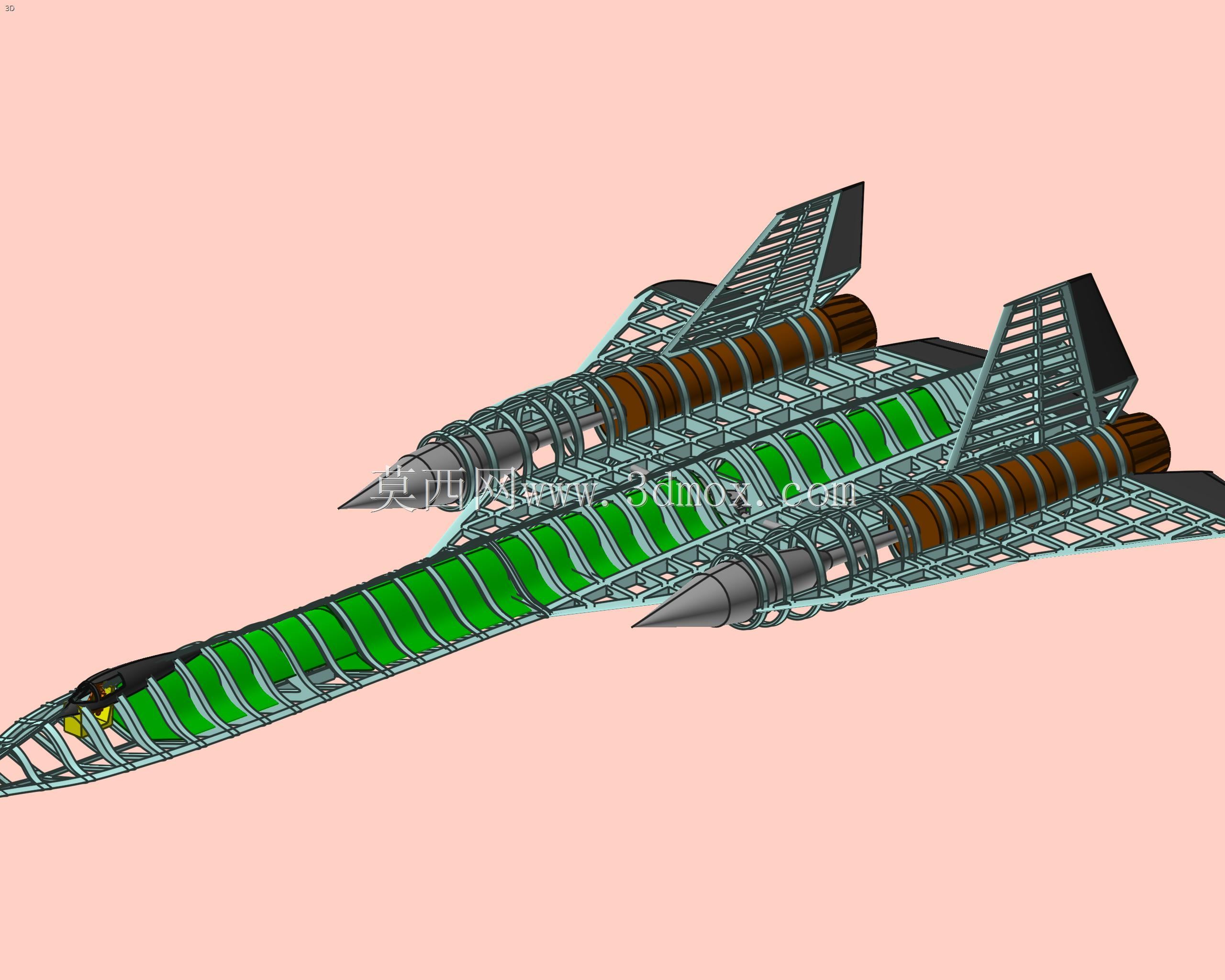

　　SR-71属于远程高空高速战略侦察平台，整机采用细长机身、三角翼、双垂尾与两侧发动机短舱一体化布局。该类机型的核心任务不是近距格斗或武器投放，而是在高空高速条件下穿越敏感空域，依靠机载光电、雷达、电子信号采集设备完成地面目标成像、通信信号侦收、雷达部署测绘和航路情报收集。对结构设计人员而言，这类平台最值得拆解的部分，是气动外形、热防护、发动机安装、燃油系统和承力骨架之间的强耦合关系。

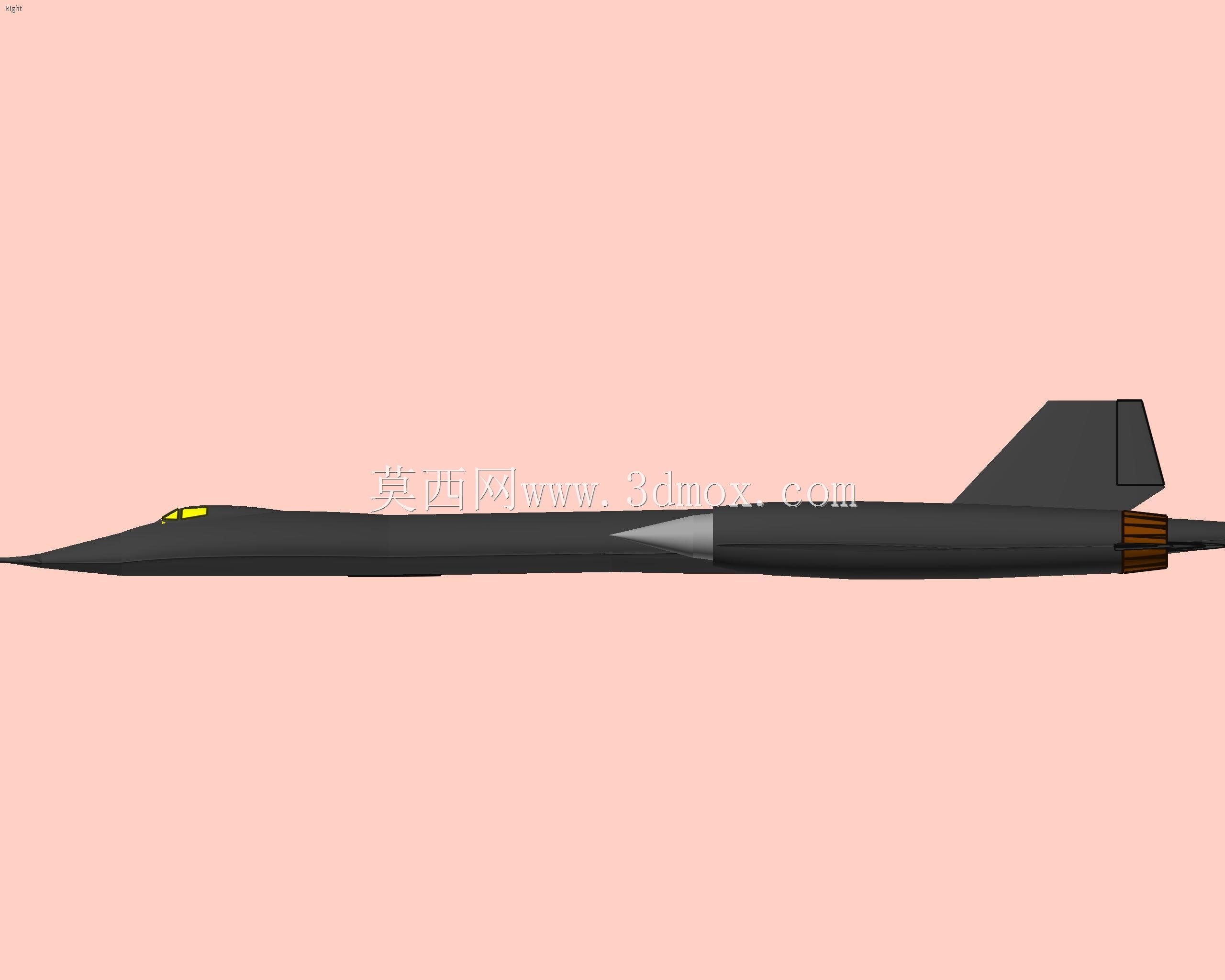

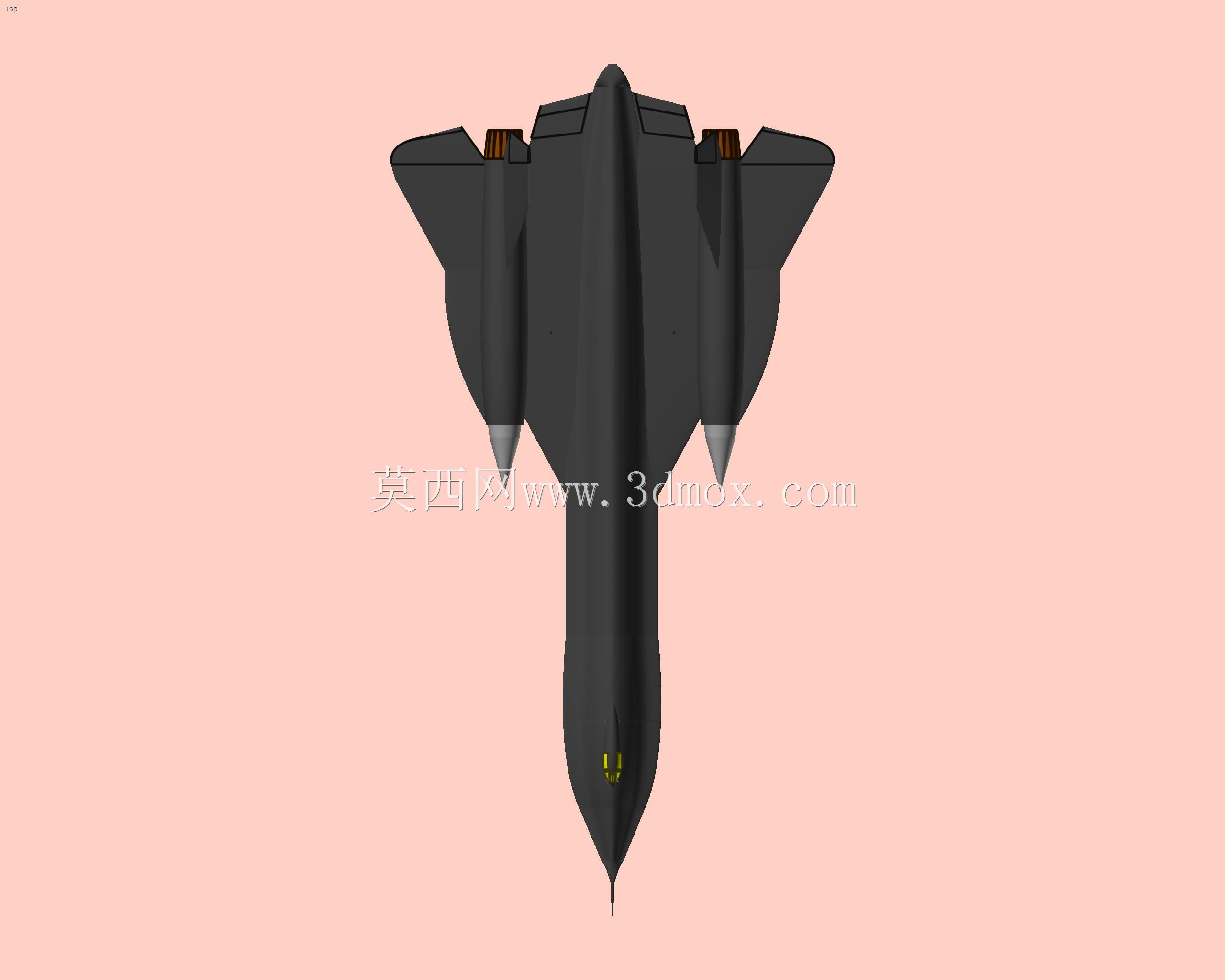

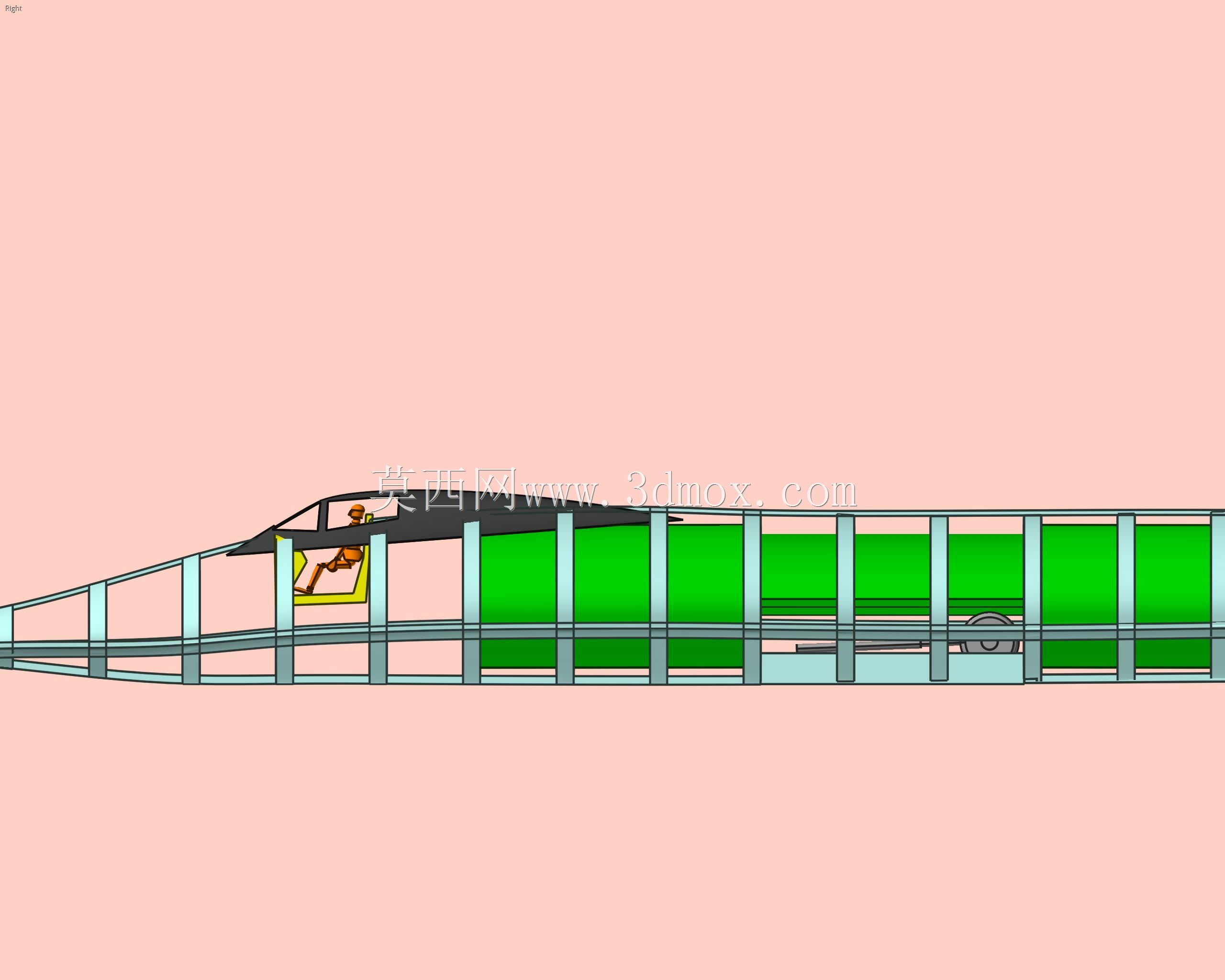

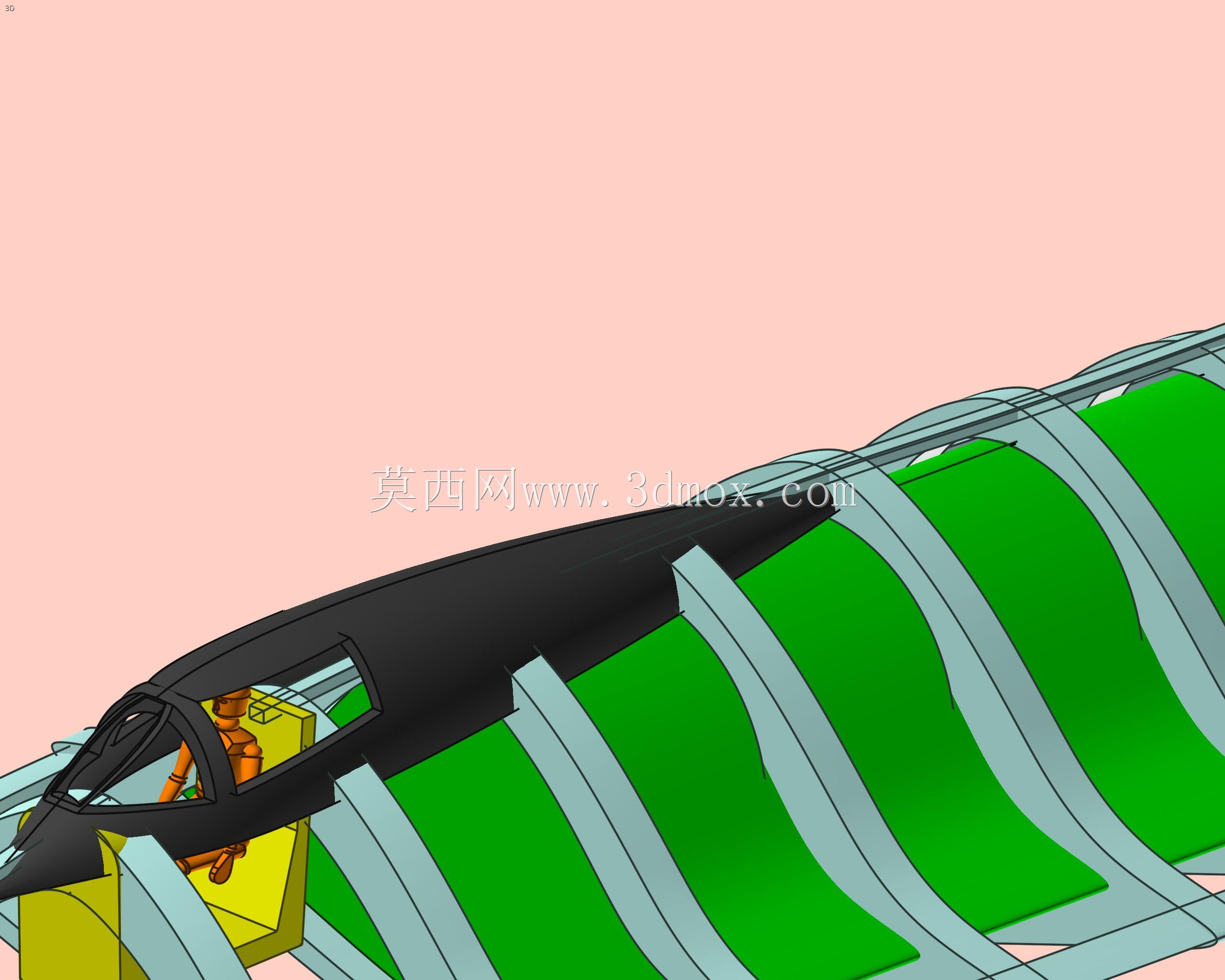

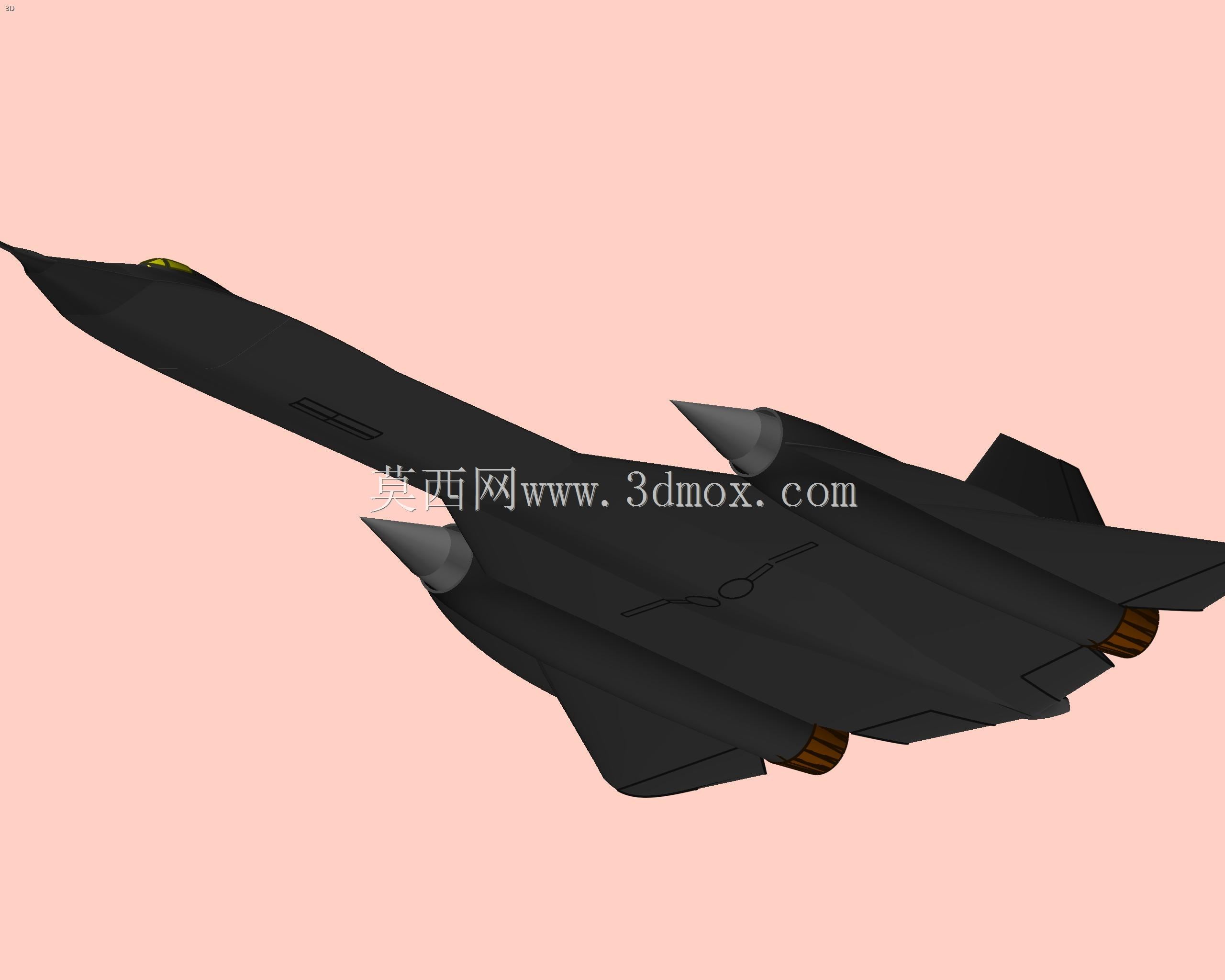

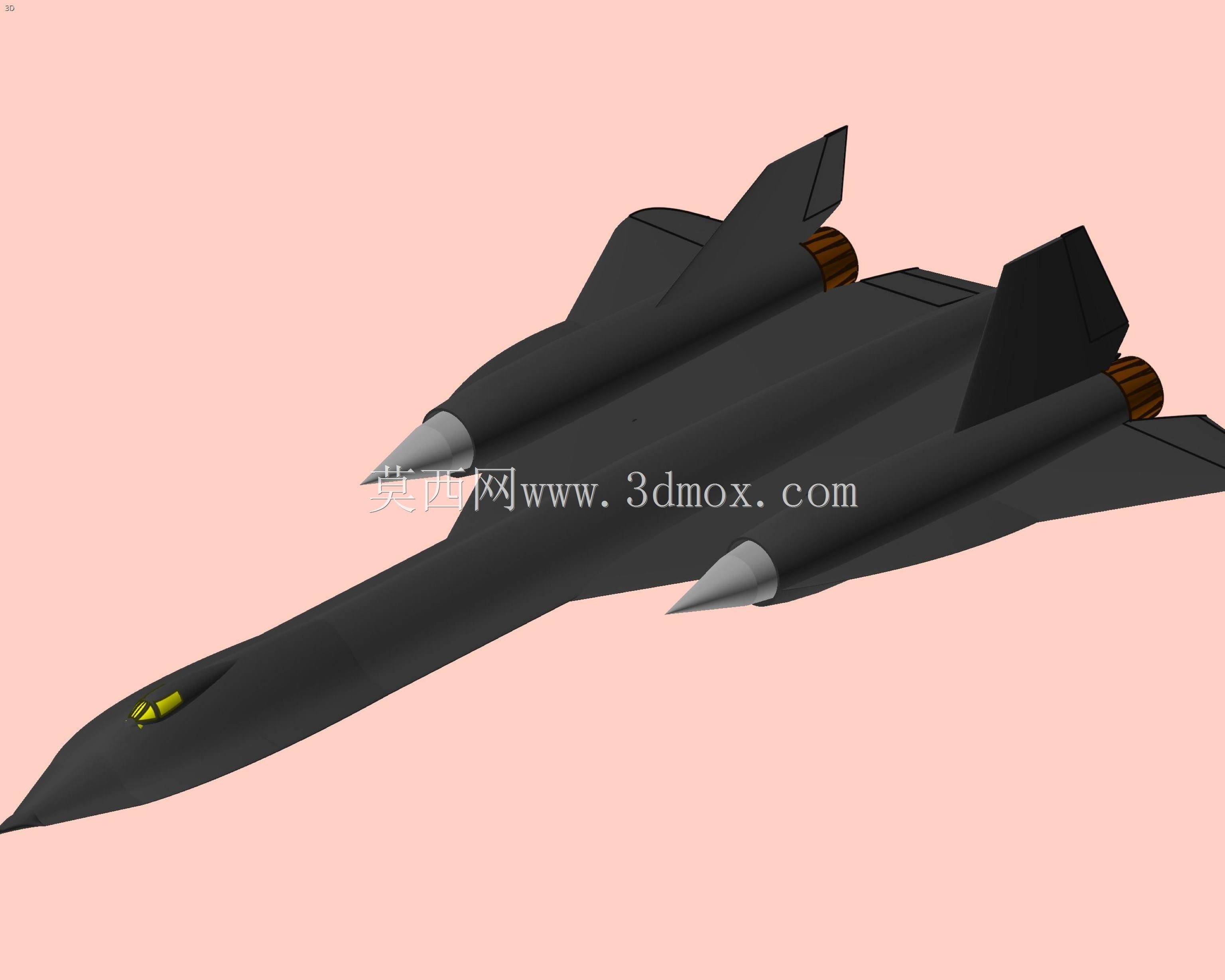

　　从外形上看，机头被拉长为尖锐锥形，目的在于降低高速飞行时的波阻，并为前机身设备舱、传感器窗口和起落架布局提供连续空间。座舱位于机头后上方，风挡区域与机身蒙皮平滑过渡，飞行员视野受到高速气动外形约束，因此模型中座舱盖只占前部很小面积。机身中线从前到后保持狭长截面，机翼并非独立吊挂的常规部件，而是与机身、发动机短舱融合成升力体结构。这种布置能在高速状态下减小干扰阻力，也能让机翼内空间承担燃油储存和结构传载。

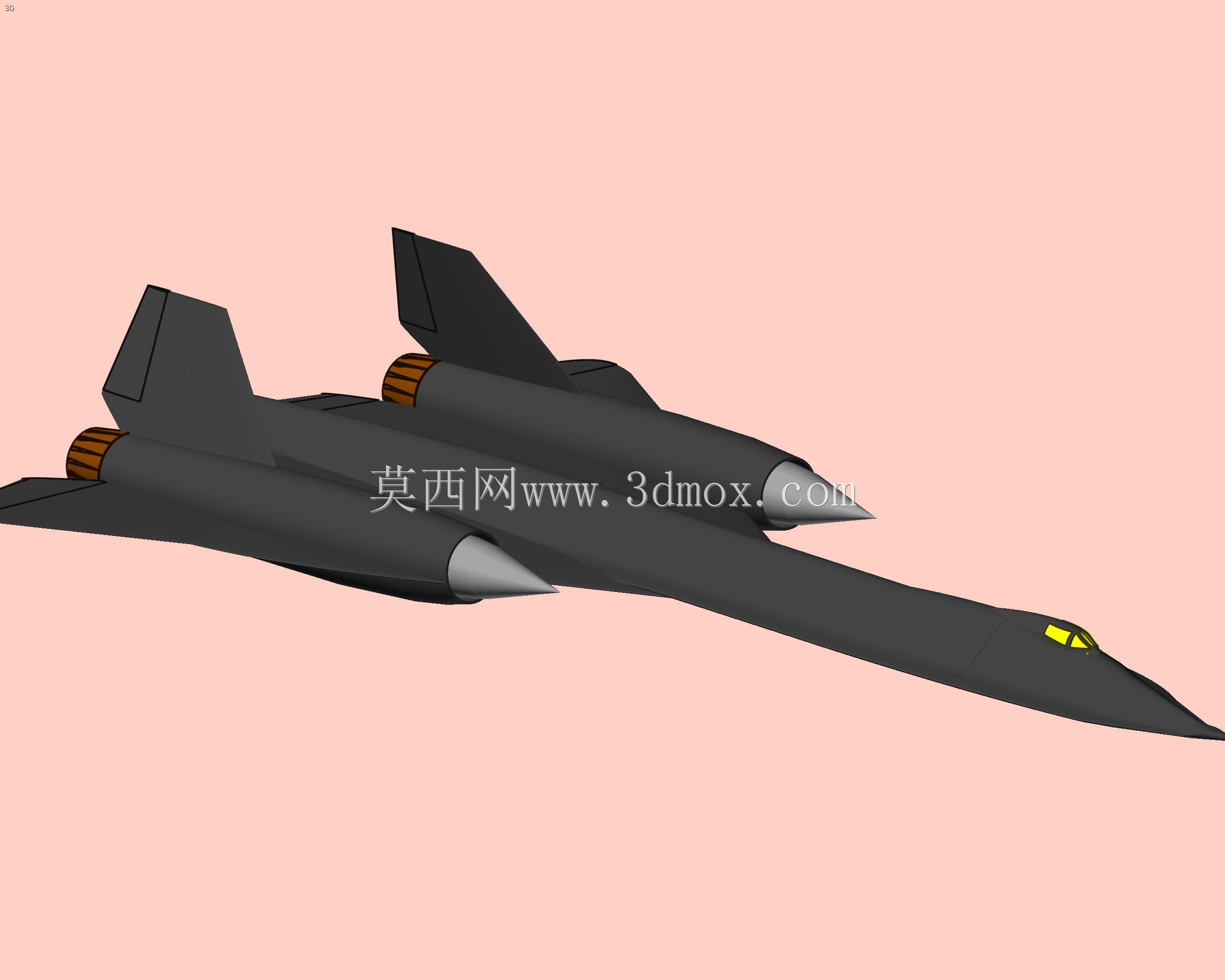

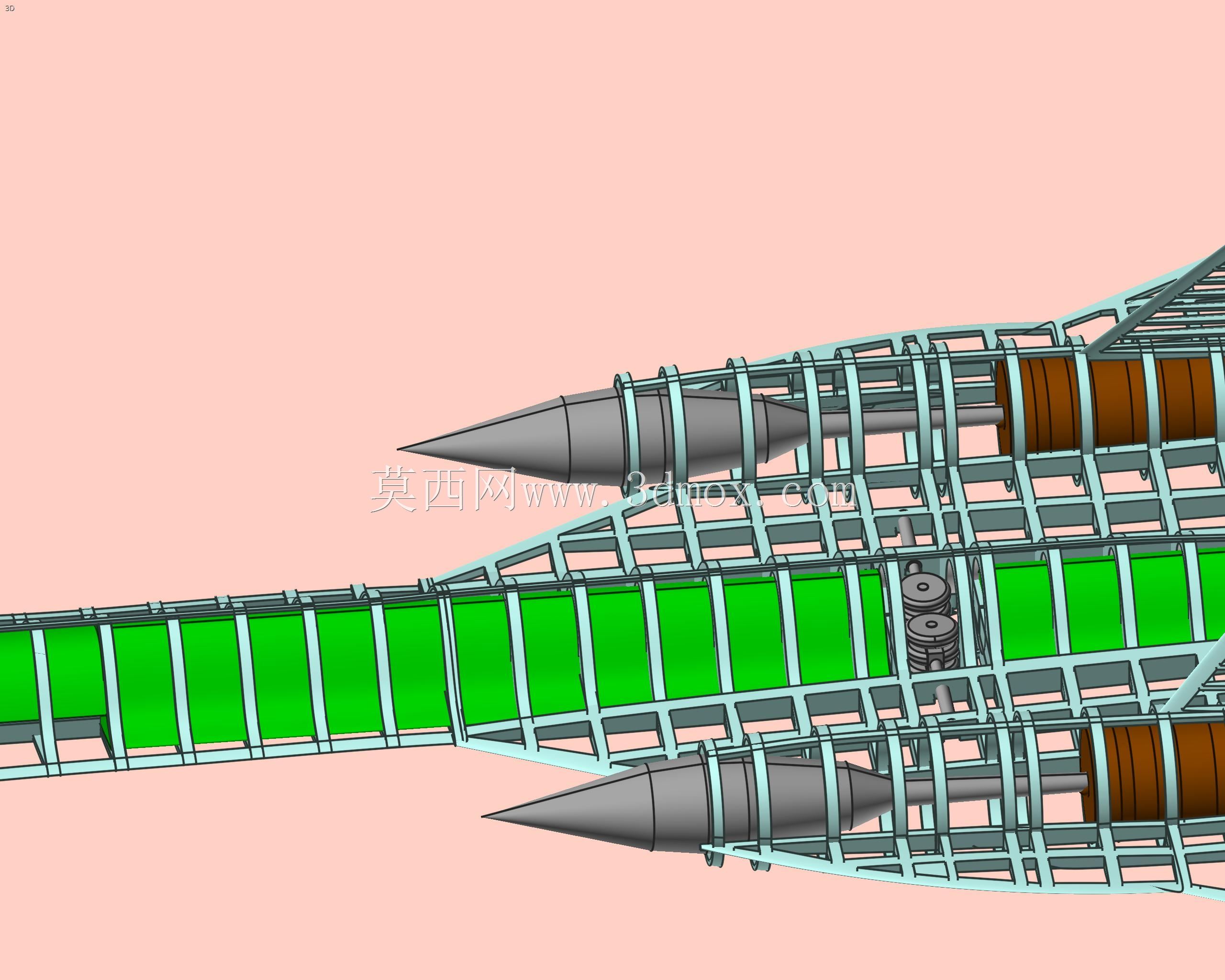

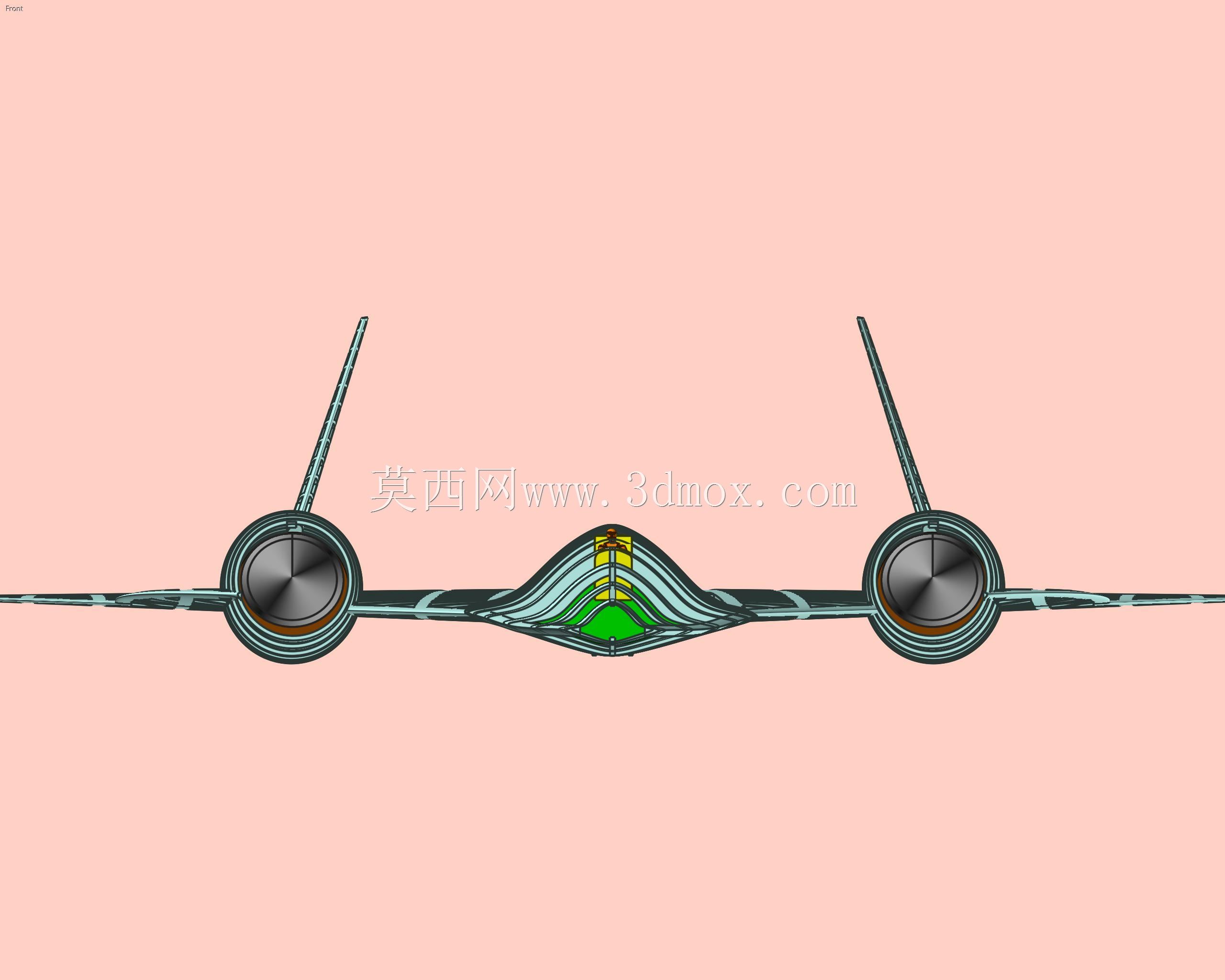

　　两侧发动机短舱是整机识别度最高的部分。短舱沿机翼内侧向后延伸，进气道位于前端，喷口位于机身尾部两侧。高速飞行时，进气道需要对来流进行减速增压，使压气机入口获得稳定气流；因此短舱外形不能只按外观曲面处理，建模时必须保留进气锥、扩压段、发动机舱外壁、尾喷管和调节结构的相对位置。短舱与机翼之间形成固定连接界面，发动机推力通过安装节、短舱加强框和机翼梁结构传递至机身，热膨胀带来的位移也需要在连接区域预留补偿思路。

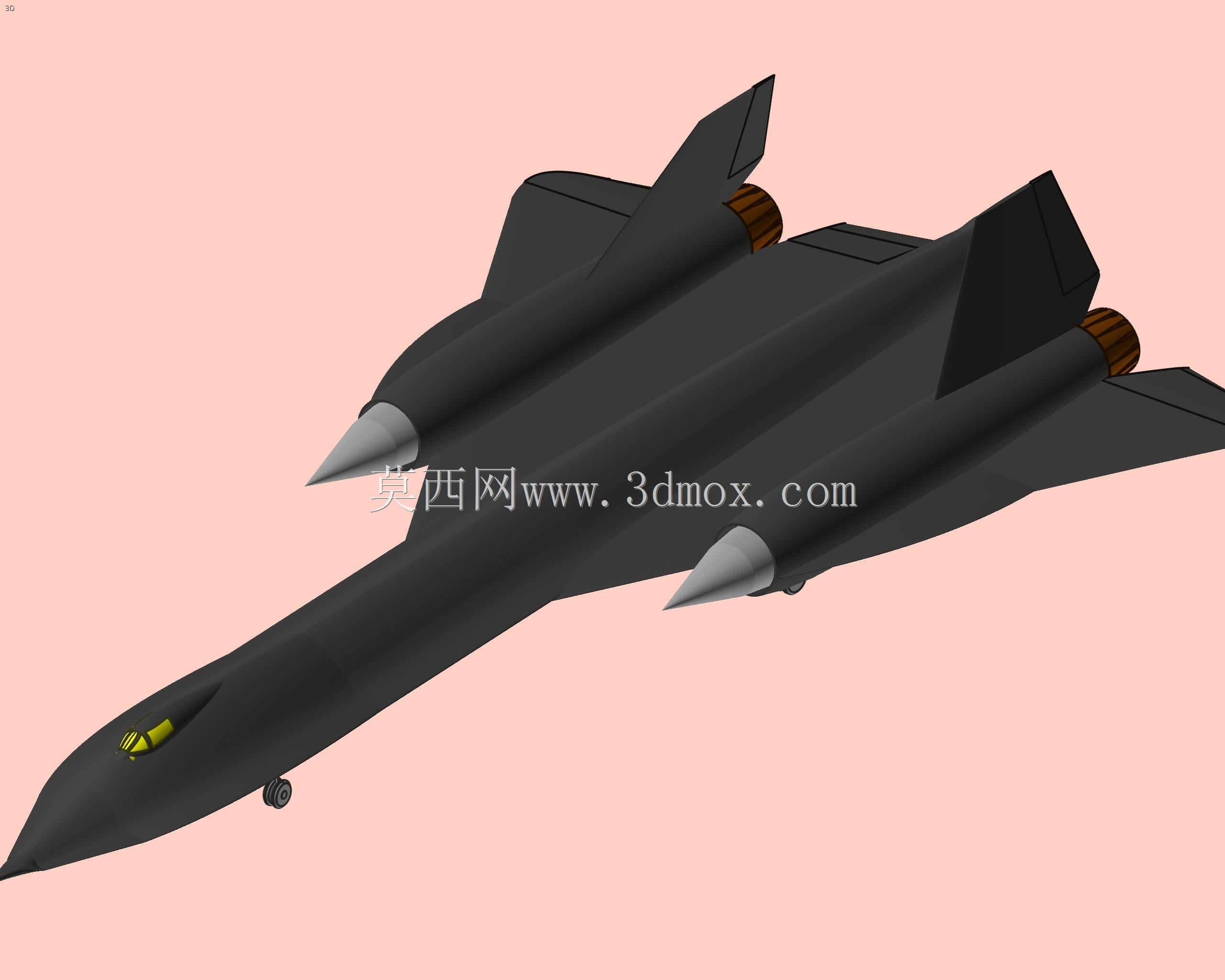

　　双垂尾布置在发动机短舱后上方，垂尾向外倾斜，既提供方向稳定性，也降低高速飞行时的雷达反射特征。垂尾根部与短舱、机翼后梁区域交汇，是尾翼载荷集中传入主结构的位置。模型中尾翼、机翼和短舱的交接线应保持连续，若用于结构教学或方案展示，可进一步拆解垂尾梁、肋、蒙皮和接头，展示尾翼弯矩与扭矩如何向短舱承力框传递。机翼后缘控制面在整机中占比不大，但在低速起降和高空巡航转换阶段承担配平作用，外形上需要与三角翼后缘保持明确分界。

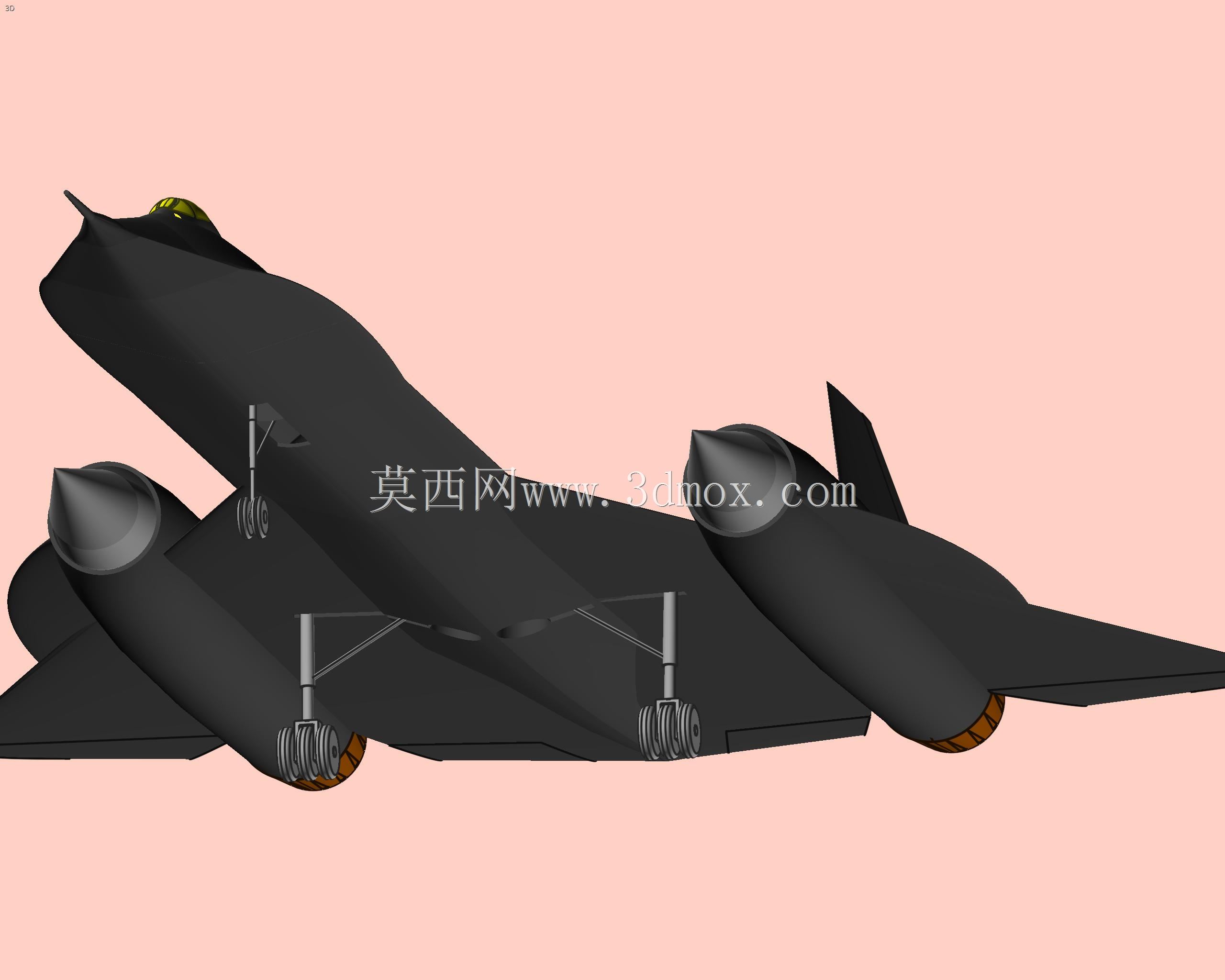

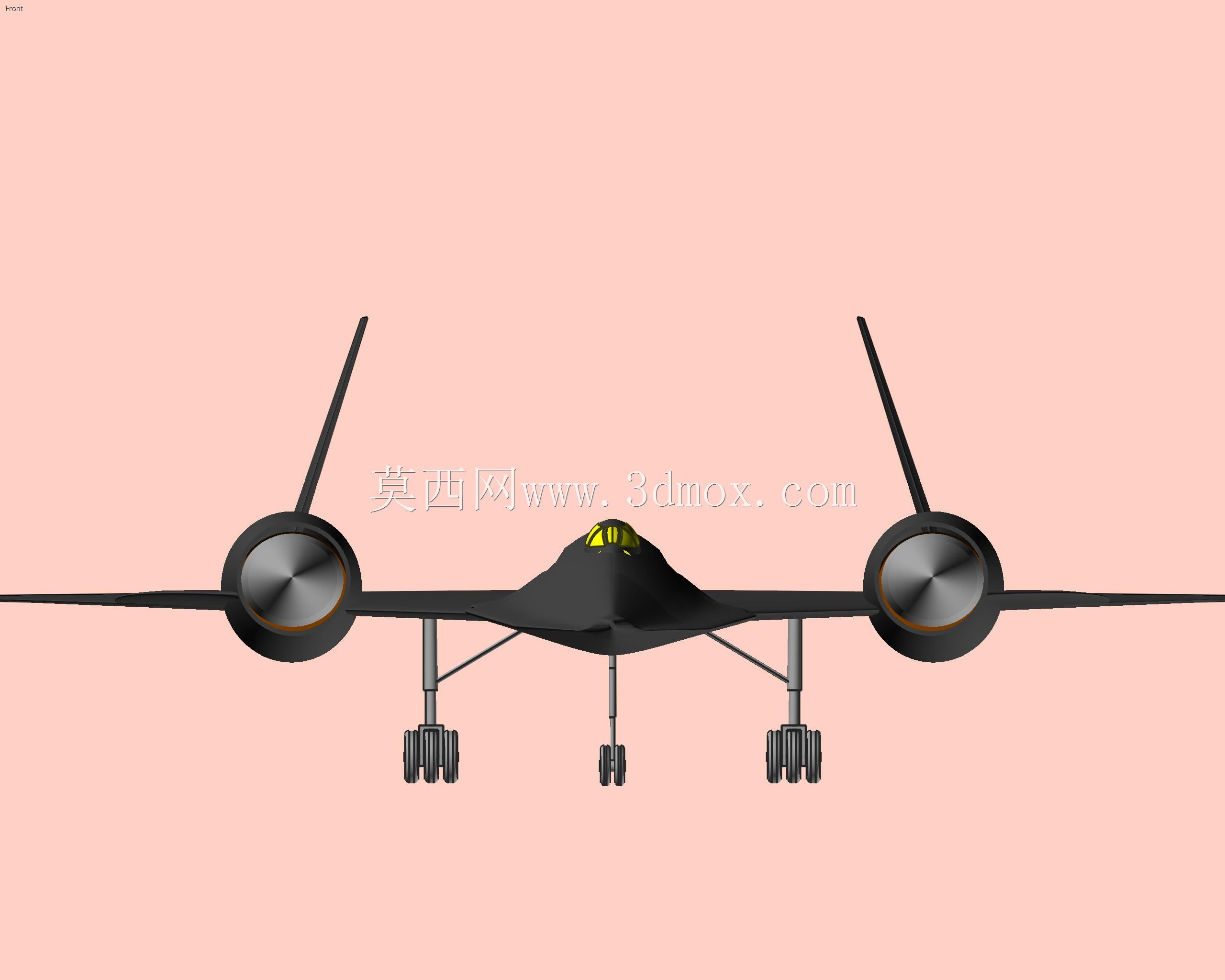

　　起落架布局受机身空间限制明显。前起落架收纳于前机身下方，主起落架则需要在机身与发动机短舱之间的狭窄区域收放。高速飞机的起落架舱门必须与外蒙皮齐平，收起后不能破坏气动连续性；放下时又要满足接地角、轮距和缓冲行程要求。整机装配模型若用于工程评审，可重点检查起落架舱轮廓、轮胎包络、收放机构运动路径和舱门开启边界，这些部位往往是外形模型与真实结构之间最容易出现干涉的区域。

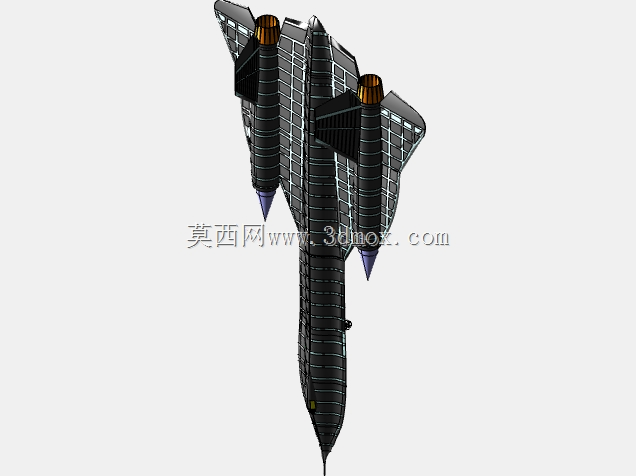

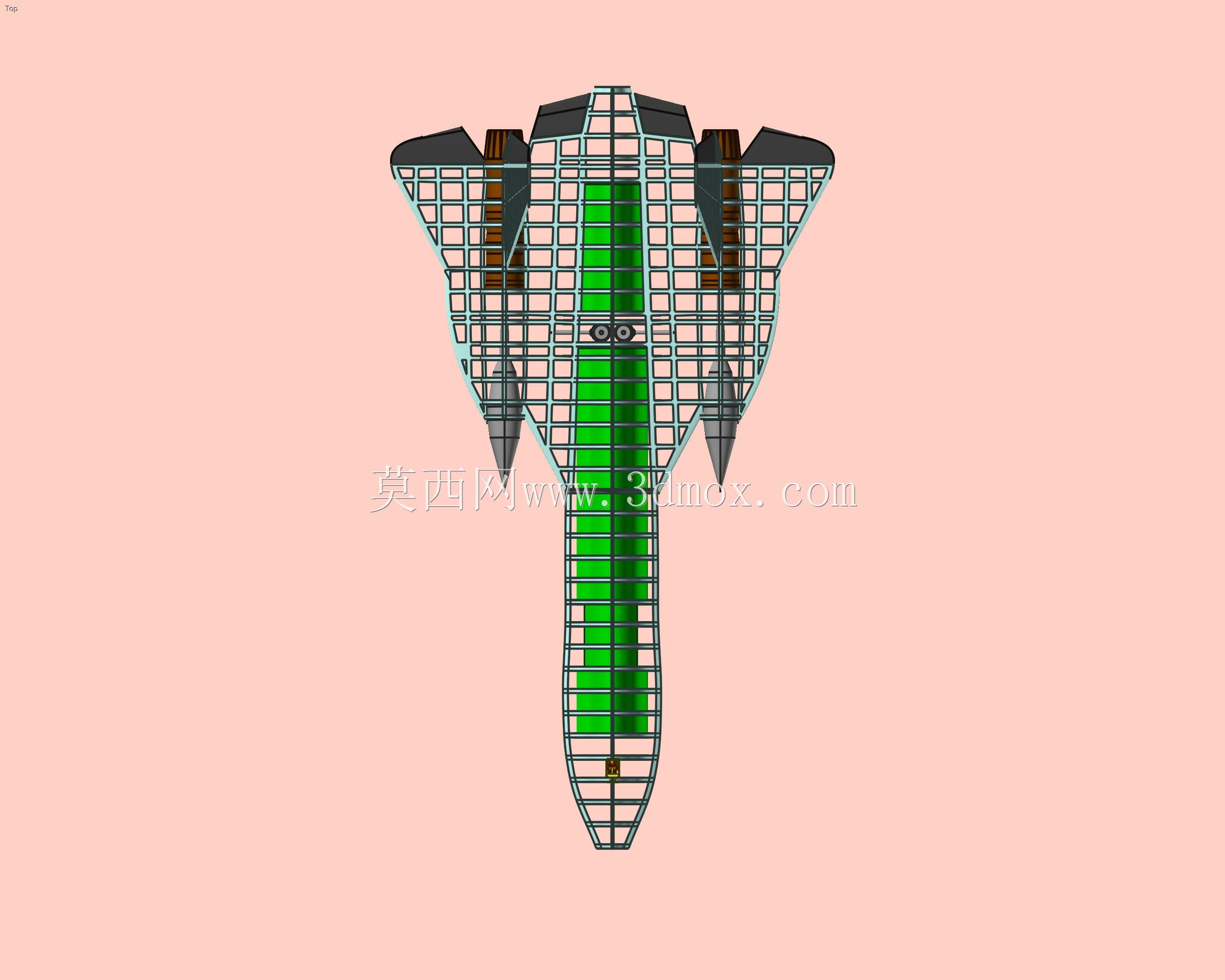

　　热结构设计是SR-71类平台区别于普通亚音速飞机的关键。高速飞行时，机体表面因气动加热产生明显温升，蒙皮、框架和紧固件都会发生热膨胀。因此结构设计不能按常温刚性装配理解，蒙皮接缝、管路走向和油箱边界都要考虑热态变形。机身大量采用薄壁蒙皮与骨架组合形式，外形在地面状态和高速热态下存在尺寸差异。建模时若只追求静态外观，容易忽略波纹板、伸缩缝和松动配合这类热补偿设计；若用于教学，则应把这些细节作为理解高速航空器结构逻辑的入口。

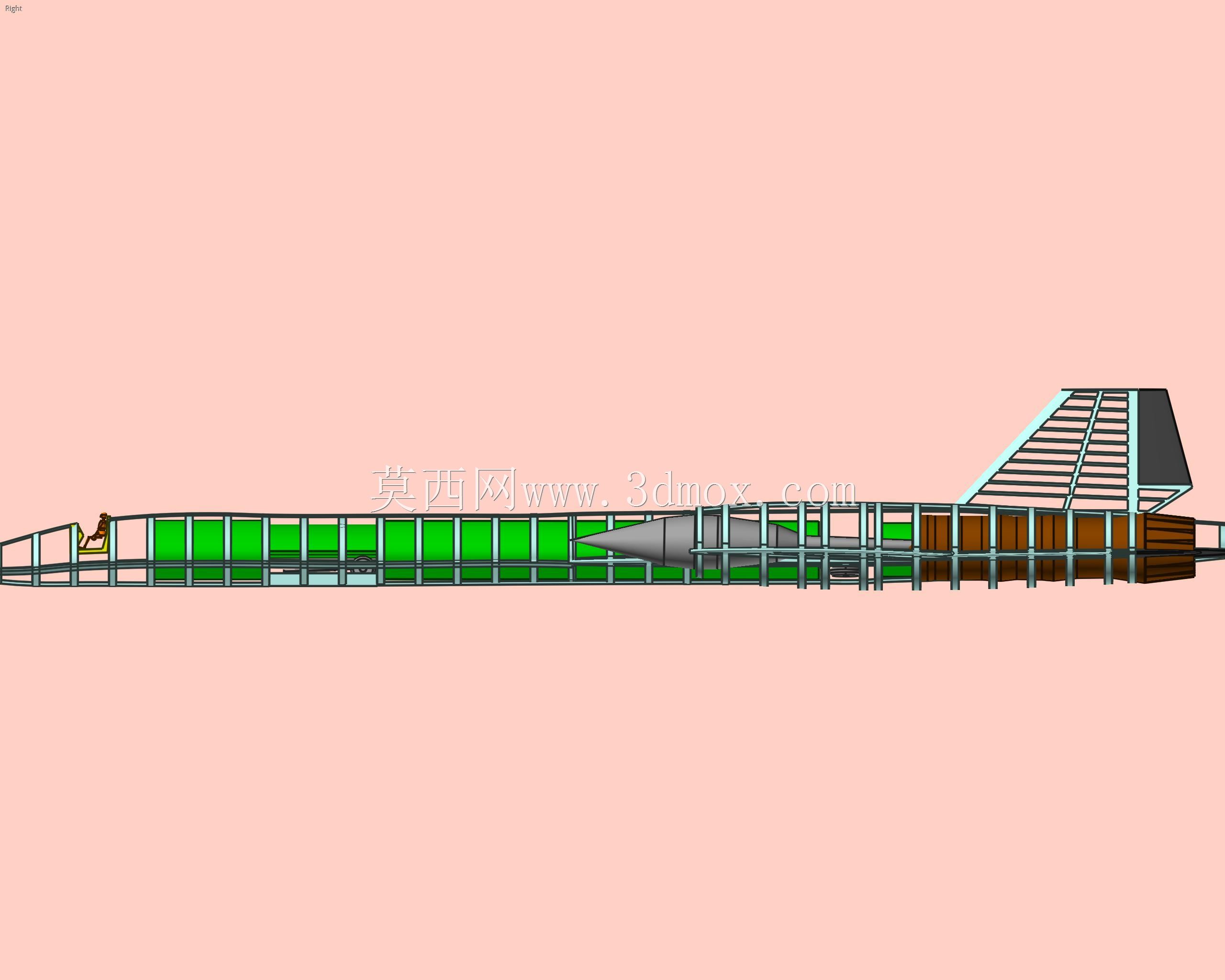

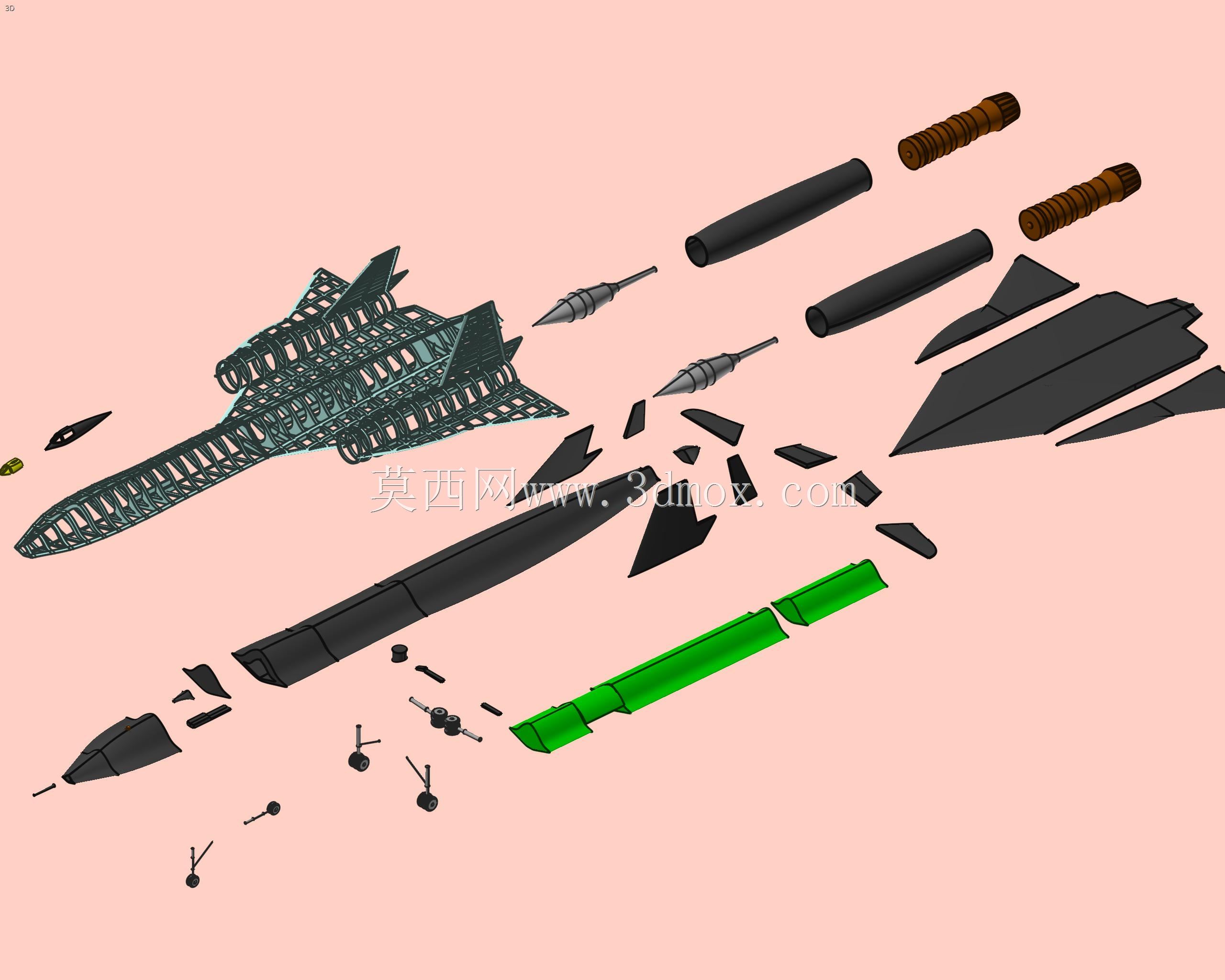

　　燃油系统在该机上也不是简单的箱体布置。机翼和机身内部大量空间被用作燃油储存，燃油同时承担配平与热管理作用。燃油在高温环境下会受热膨胀，油箱密封、通气和供油顺序都影响飞行安全。发动机短舱附近温度更高，供油管路、液压管路和电气线束需要远离高温区，并在跨越活动结构或热膨胀区域时设置弯曲补偿。对三维建模人员来说，这些内部系统虽然不一定全部显式建出，但在划分子装配时应保留机身段、机翼段、短舱段、尾翼段和起落架段的逻辑边界。

　　该整机实体装配可用于航空装备结构认知、高速气动外形讲解、飞机总装流程演示、虚拟展厅布置和影视仿真资产制作。进行外形校核时，应重点关注机头锥角、机翼前缘后掠角、发动机短舱轴线、垂尾倾角和喷口中心距；进行装配校核时，则要检查机翼机身融合区、短舱吊挂界面、尾翼根部接头、起落架收放舱和座舱设备舱之间的空间关系。整机外形狭长，地面支撑点集中在前起落架和主起落架三处，运输或展示时还要根据模型重量设置托架，避免机翼外段或短舱尾部因支撑不当产生变形。

　　从设计思路上看，这类飞机不是把发动机、机翼和机身简单拼接，而是围绕高速巡航、热变形、燃油容量和侦察设备舱容积进行一体化权衡。尖锐机头降低阻力，三角翼提供高速升力与内部容积，短舱兼作发动机承载和尾翼安装基础，黑色涂覆层服务于热管理与表面防护。理解这些约束后，三维模型就不再只是外观复刻，而能够支撑结构分区、界面定义、运动检查和工程展示等更实际的设计工作。
