双挤出IDEX3D打印机传动核心组件

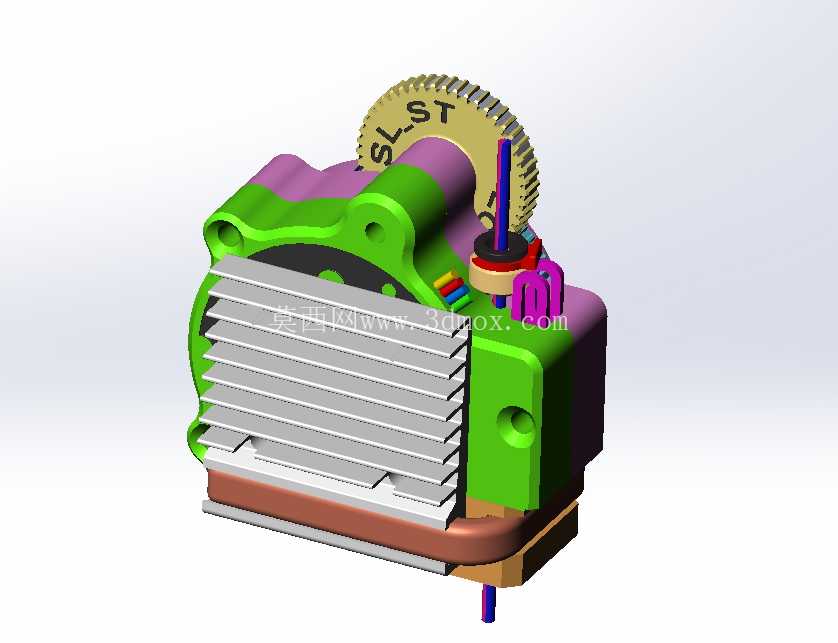

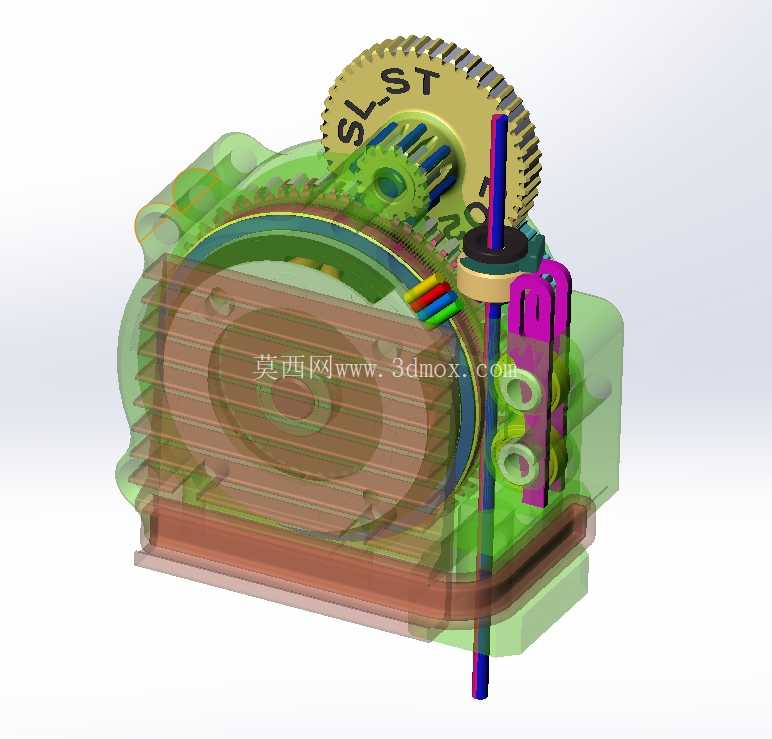

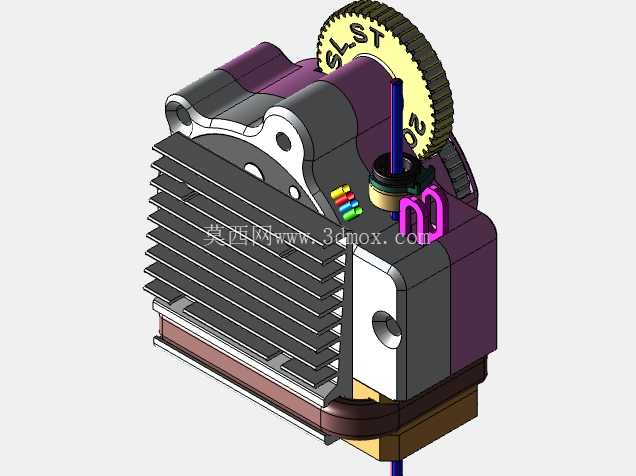

　　这套三维结构对应IDEX独立双喷头熔融沉积3D打印机的核心运动与挤出传动总成，是桌面级FDM设备实现双色打印、镜像打印、复制批量打印功能的关键机械单元，整体结构围绕双挤出头独立XY运动、耗材送进、同步带传动的实际工况完成布局，所有零件的装配关系完全贴合桌面3D打印机的实际安装逻辑。从实际应用场景来看，这类传动总成多用于创客桌面设备、小批量手办制作工位、教学实训3D打印实验室，既可以支撑两种不同颜色耗材的交替成型，也能让两个喷头同时打印两个相同零件，直接将小批量零件的产出效率翻倍；独立双喷头的结构还支持水溶性支撑耗材搭配主模型耗材使用，打印复杂悬空结构时可以直接溶解支撑，避免手动拆除支撑破坏零件表面。结构设计上，最外侧的紫色主壳体承担所有运动部件的定位支撑作用，壳体端面预留的多个沉头安装孔，对应设备铝型材框架的固定点位，安装时可以直接通过内六角螺丝将整个总成锁附在机架的XY运动安装位，壳体的轮廓边界做了多处避让切角，不会和设备的Z轴升降导轨、热床走线槽发生运动干涉。壳体上方外露的大直径从动齿轮是XY轴同步带传动的减速轮件，齿轮齿形采用适配GT2同步带的圆弧齿型，啮合过程中背隙小、传动噪音低，齿轮端面刻印的标识用于装配时区分左右轴系，避免产线组装时装反传动相位。

　　齿轮侧方竖直布置的红蓝两根限位条对应双喷头的X轴原点触发行程，两个喷头各自独立运动到左右归零位时，触片压合限位开关即可完成坐标校准，不需要两个喷头共享同一原点，从机械结构上避免了双喷头运动时的坐标耦合误差。壳体正面环形区域内周向布置的多组红色弹性张紧件，是同步带的自适应张紧结构，传统3D打印机的同步带张紧需要手动调整螺丝拉力，长期运行后皮带蠕变松弛会出现打印层纹错位，这套周向弹性张紧结构可以在皮带出现轻微伸长时自动补偿张紧力，长时间连续打印也不会因为皮带松旷出现丢步。

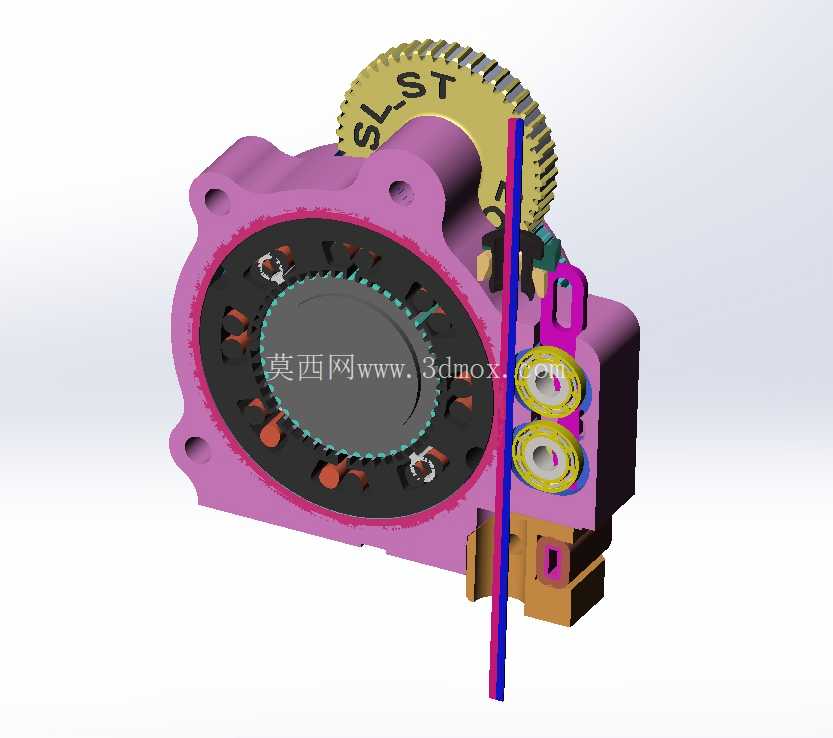

　　壳体右侧上下叠放的两个黄色带环轮件，是双挤出机的送丝驱动轮，两个送丝轮分别对应左右两个独立喷头的耗材送进路径，轮面加工有防滑齿纹，咬合PLA、PETG、ABS等常见打印耗材时不会出现打滑跳齿，送丝轮旁的粉色挂耳结构是挤出机快速拆装的卡扣位，更换喷嘴或者清理送丝齿轮时不需要拆解整个主壳体，扳开卡扣即可取出挤出机模块。下方棕色的基座部分集成了喷头散热风道的安装卡槽，热端的散热铝块可以直接嵌入卡槽定位，风道接口对准离心风扇的出风口，保证打印时热端热量不会向上传导造成耗材提前软化堵头。

　　整机安装边界方面，整个传动总成的外轮廓宽度适配主流200毫米打印幅面的IDEX设备机架，主壳体的安装孔位间距匹配2020铝型材的标准槽距，不需要额外加工转接板即可直接替换同规格老款单喷头打印机的传动总成；运动行程上双喷头的X轴独立移动范围做了硬限位设计，两个喷头在相向运动到最小间距时会被机械挡块拦住，不会出现喷头相撞的故障。结构设计过程中所有运动件的配合间隙都按照FDM打印件的实际成型公差做了补偿，齿轮啮合间隙预留0.2毫米的合理余量，既不会因为间隙过大出现传动回差，也不会因为3D打印零件的表面粗糙度造成卡滞；送丝路径的走线槽做了圆角过渡，耗材从料架进入送丝轮时不会出现锐角折弯，避免耗材折断造成打印中断。这套结构还充分考虑了桌面设备的维护便利性，所有易损件包括送丝轮、同步带、限位触片都采用模块化安装，日常运维时不需要复杂工装即可完成更换，非常适合3D打印爱好者自行组装改装，也能作为职业院校3D打印设备结构教学的演示样机，让学习者直观理解IDEX双喷头独立传动的机械原理。
