DR-2c滚筒1022适配进料唇结构

　　这套结构面向DR-2c滚筒与1022规格主机之间的供弹衔接需求，核心作用是把滚筒内排列输出的弹体，以稳定姿态导入主机进弹路径，并在安装、拆卸和反复使用过程中保持通道对齐。实际装配场景中，进料唇并不是孤立零件，它需要同时贴合滚筒输出端、主机安装面以及供弹通道的走向，任何一处角度偏差都会造成弹体姿态翻转、卡滞或与运动部件干涉。

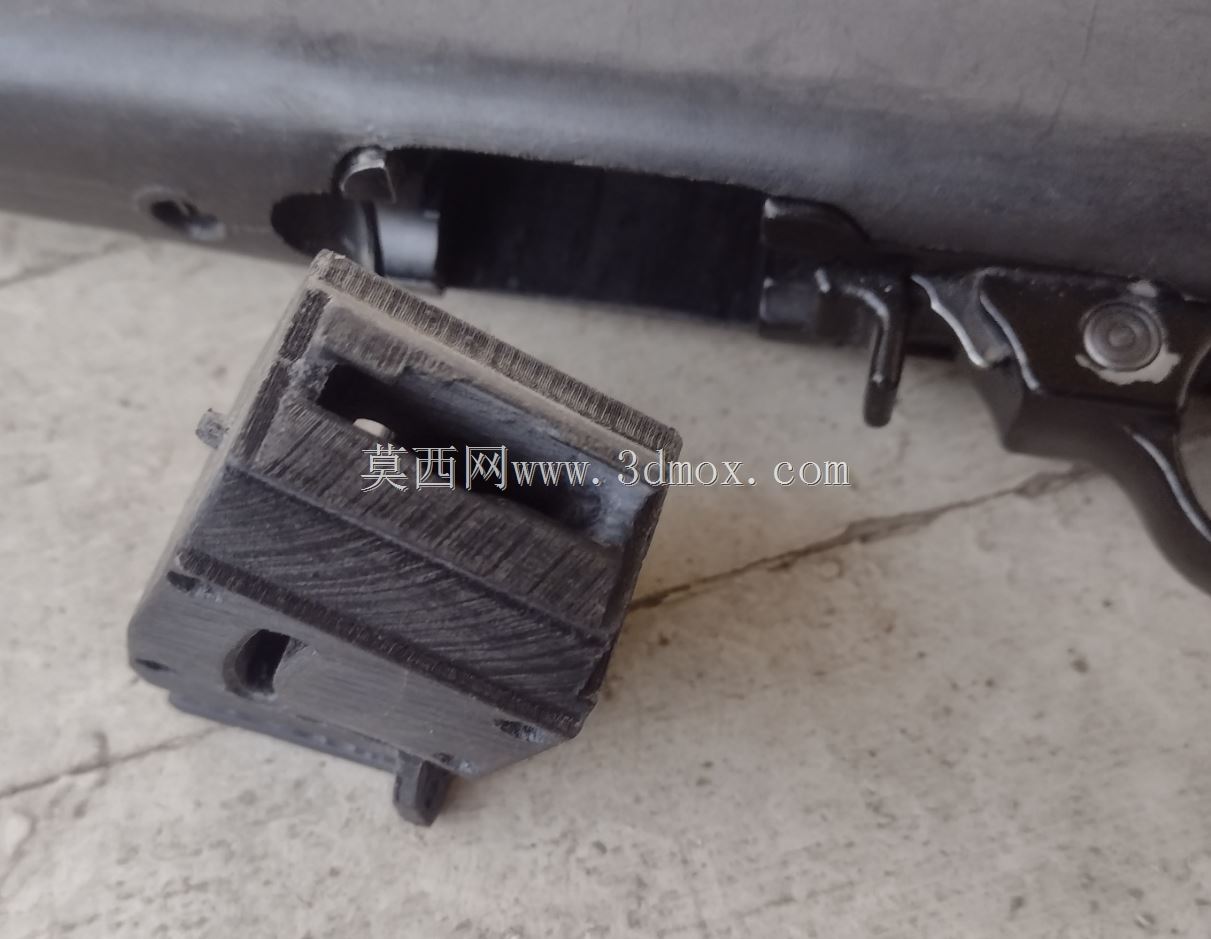

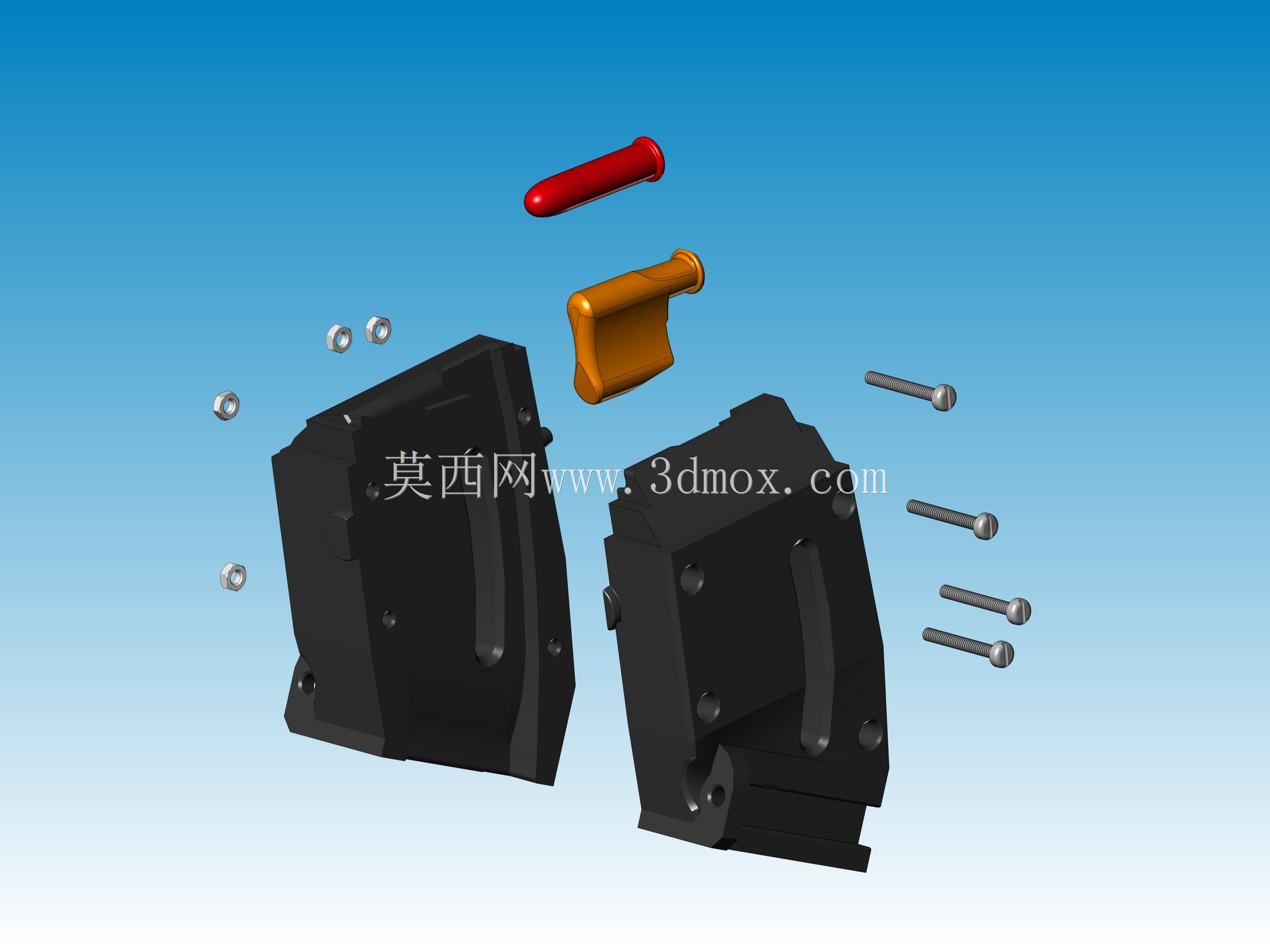

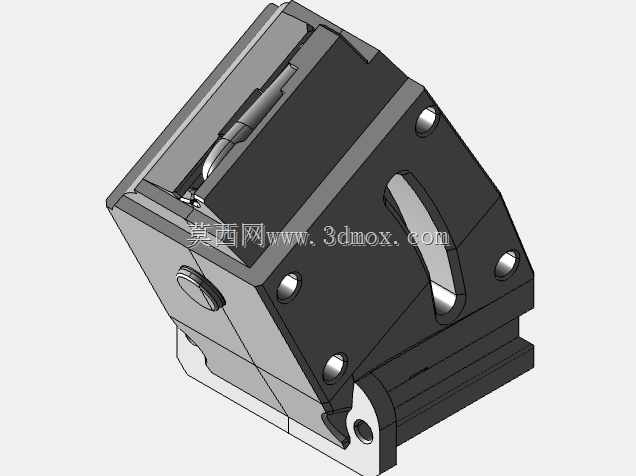

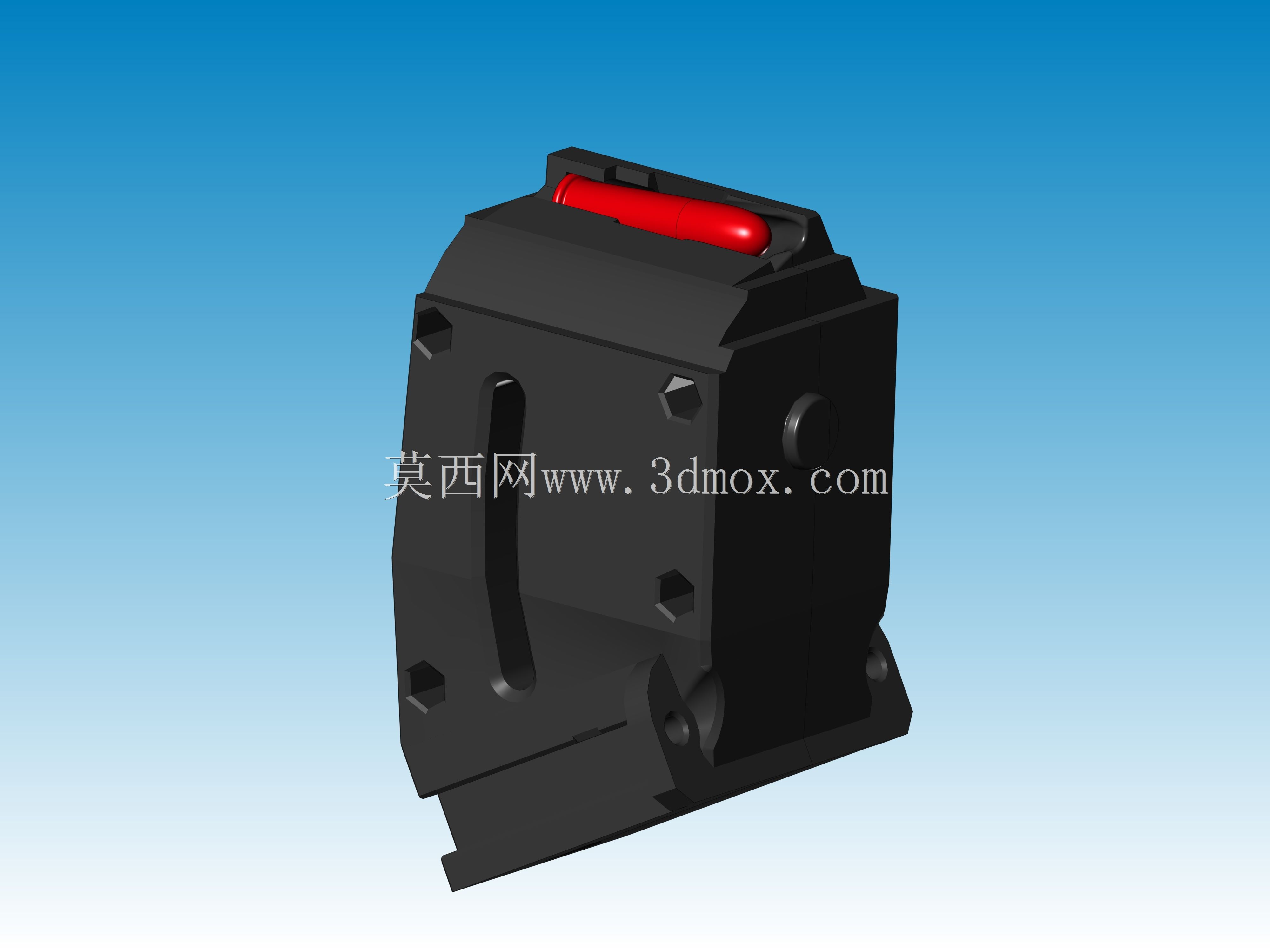

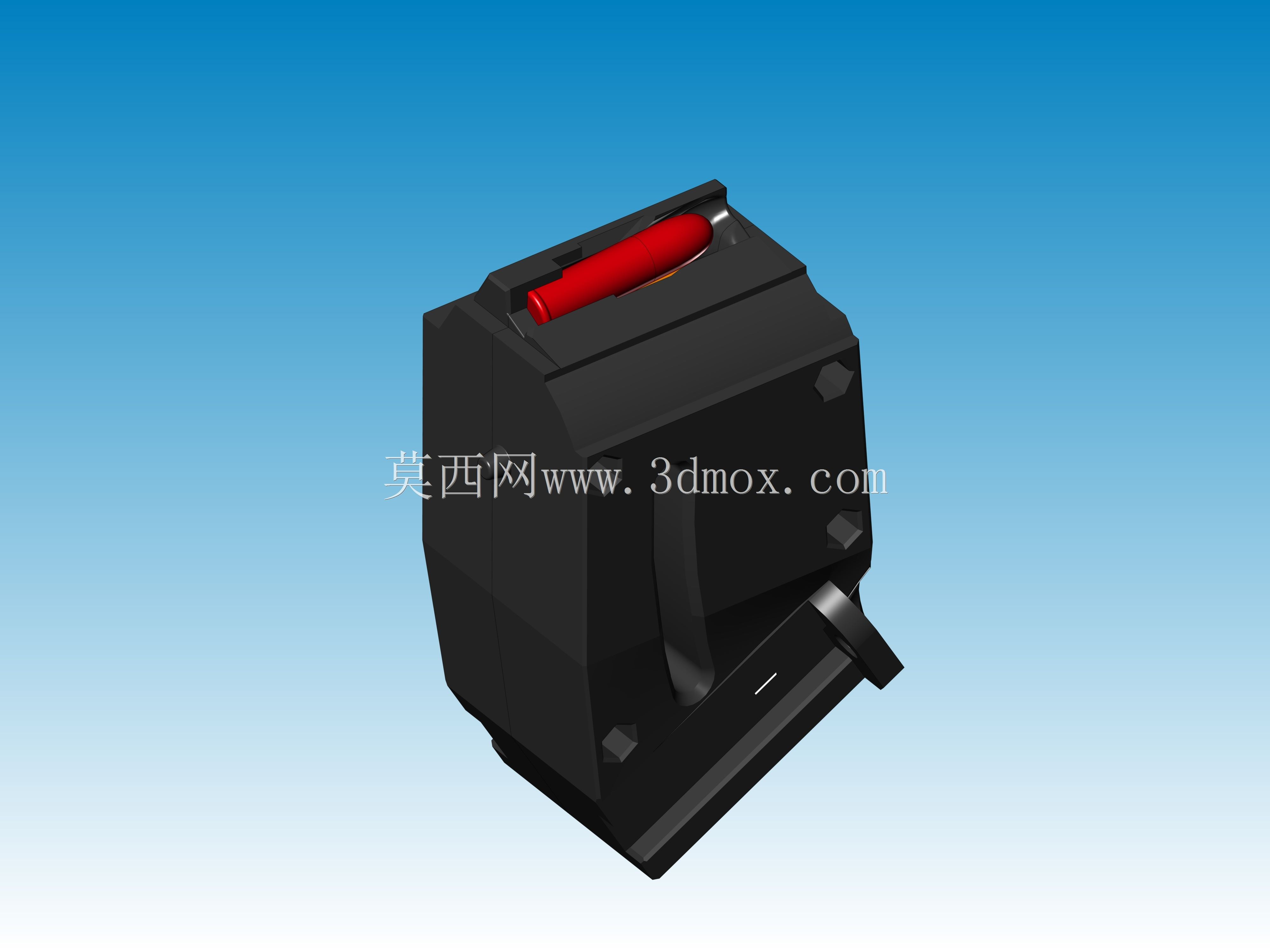

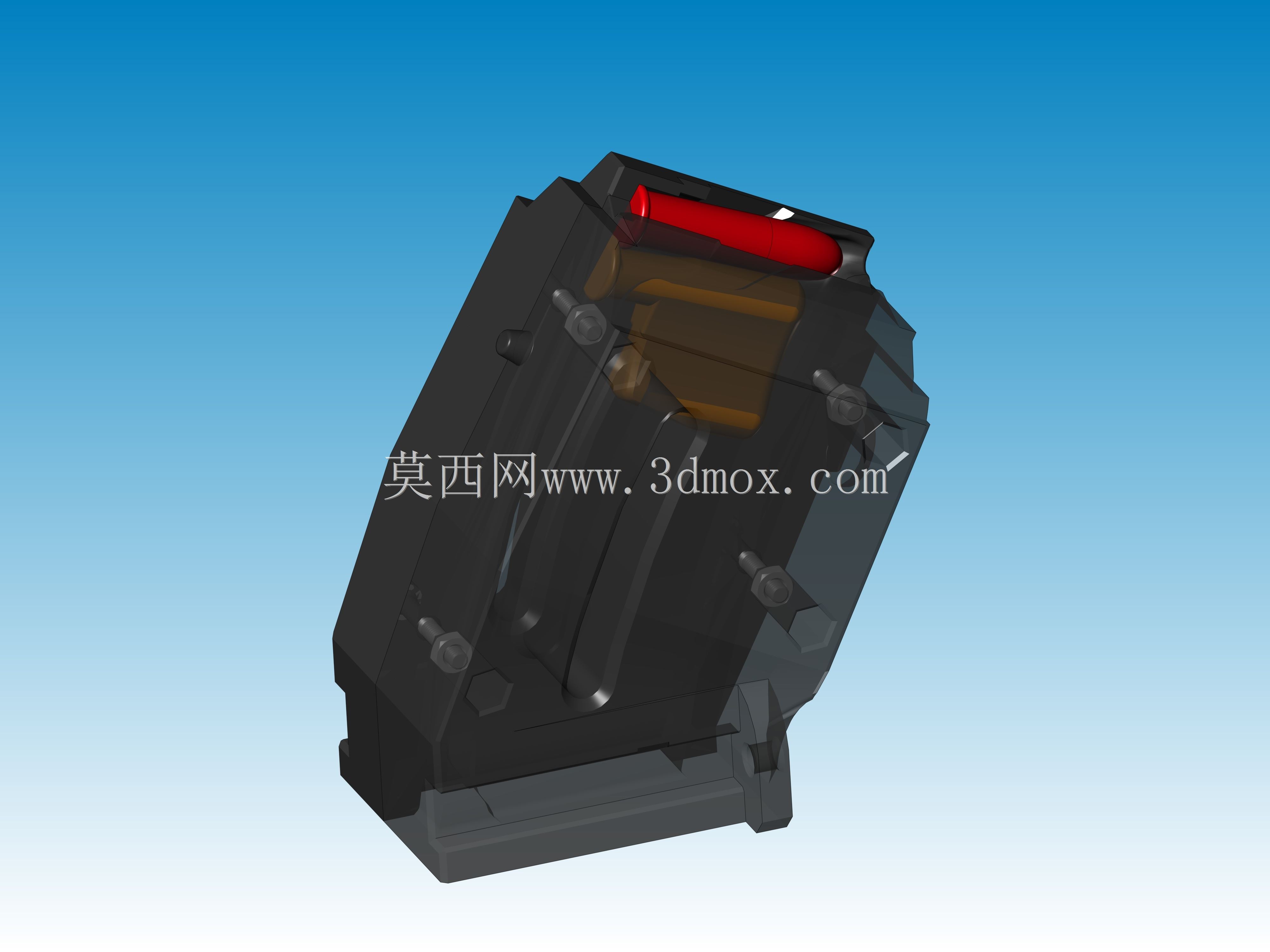

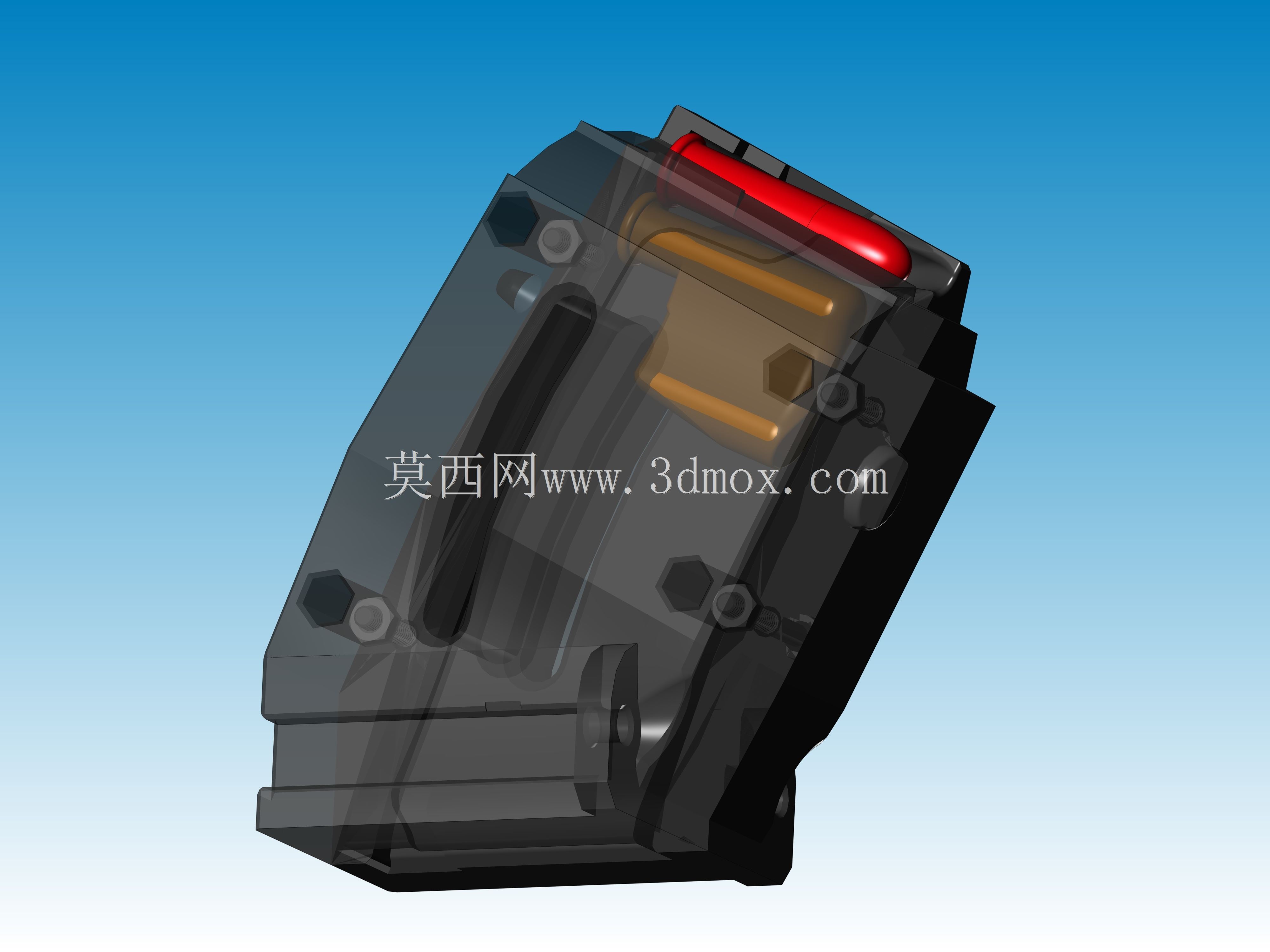

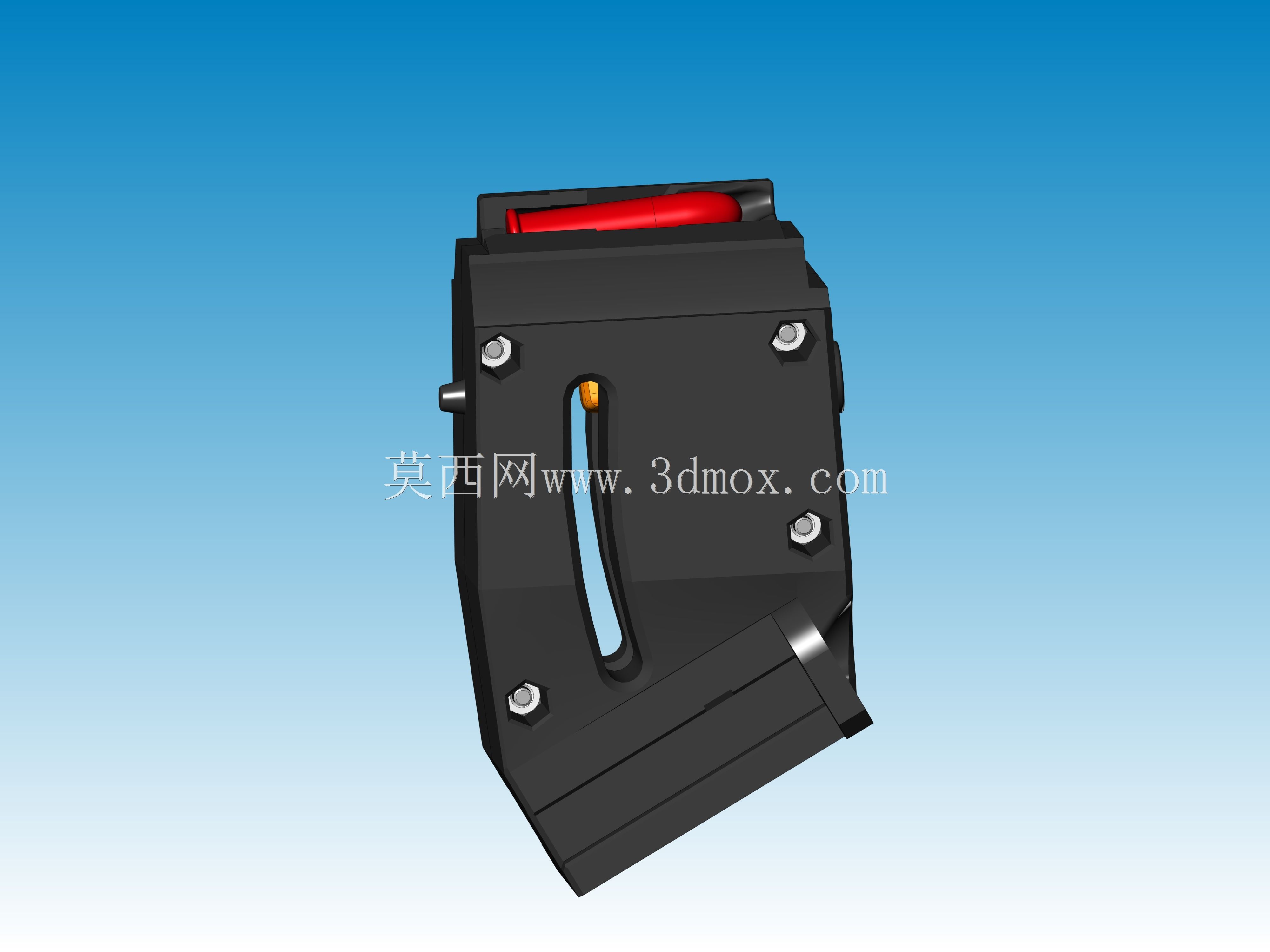

　　从功能布置看，主体采用块状承力结构，内部预留连续供弹通道，顶部红色操作件用于手动释放、按压或辅助取放，外侧多组六角紧固位对应主机安装孔位。结构侧面保留了沉孔与凸台组合，既给紧固件提供足够咬合深度，也让装配面在拧紧后不出现局部翘曲。底部延伸出的导向唇边负责把弹体从滚筒出口平顺引入，唇边长度和倾角经过反复校核，重点控制弹体进入时的上抬趋势，使弹体前端能够指向弹膛方向，而不是在通道内平推、堆叠。

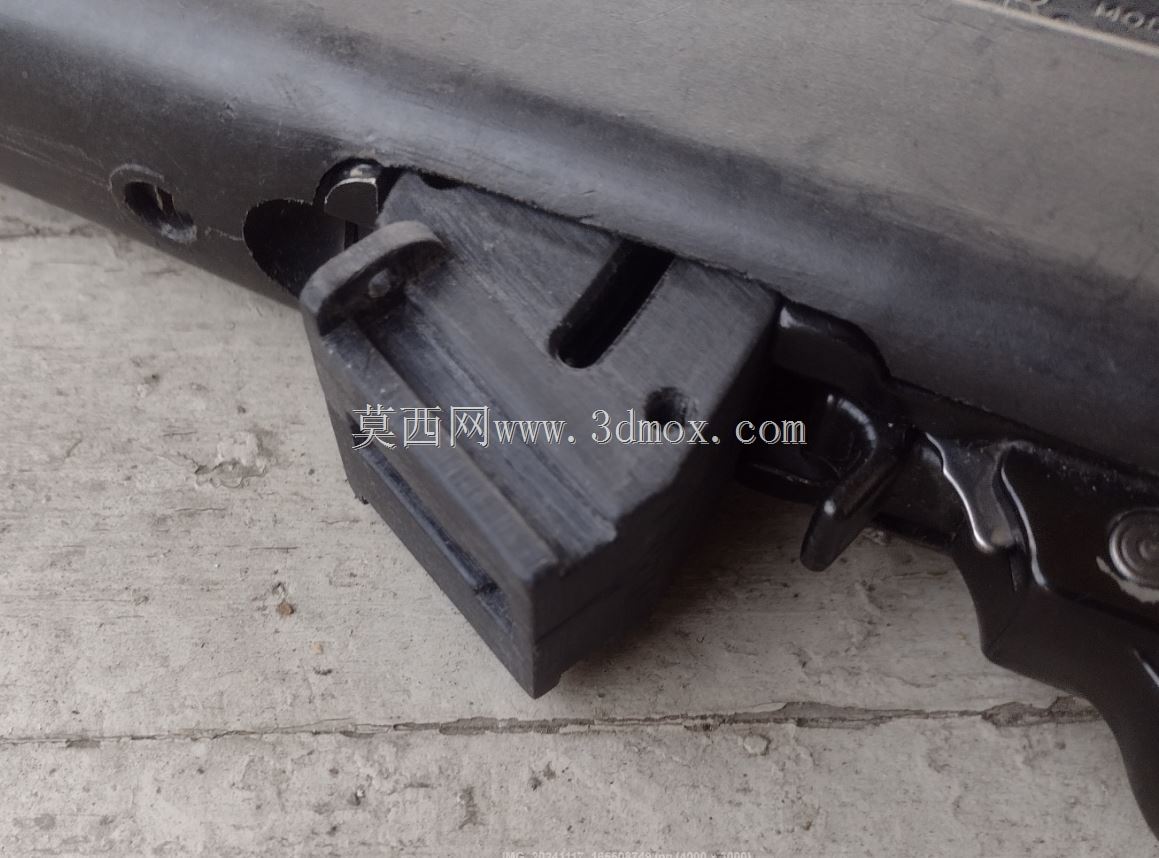

　　设计思路上，该版本更强调安装边界与功能可视化。供弹通道角度经过调整，弹鼓接口与弹体输送路径之间不再采用生硬直连，而是通过过渡斜面引导弹体逐步转向。这样处理的好处是，弹体在离开滚筒后能够获得明确的姿态约束，测试装配时主体与安装面接近吻合，紧固件可以在不拖动内部弹体的情况下完成锁紧。通道表面也做了更利于观察和成型的表达，便于打印后检查内壁是否存在台阶、毛刺或收缩变形。

　　外形尺寸方面，模型整体为紧凑立块布局，宽度主要受滚筒接口和主机安装孔距限制，高度需要容纳顶部操作件、内部通道及底部导向唇边，深度则覆盖主机安装面到滚筒输出端的衔接距离。安装边界上，后方平面承担定位贴合，侧面孔位承担锁紧，前端下方唇边伸入供弹区域，因此在整机布置时要确认唇边与主机内部运动件之间留有安全间隙，同时避免滚筒安装后对主体产生侧向拉扯。

　　对于3D打印制作，该结构适合采用刚性较好的材料成型。块状本体可提供安装刚度，薄唇边和通道过渡区则需要关注层纹方向与支撑去除。若打印件内壁存在明显层纹，弹体通过时摩擦阻力会增大；若孔位周边填充不足，反复拆装后容易出现压紧面松弛。建模时应把紧固件头部沉孔、通道最小截面、唇边末端厚度和顶部操作件行程一并检查，不能只看外观装配。

　　在工程应用中，这类进料唇属于典型的接口适配部件，价值在于把不同供弹装置与主机之间的位置、角度和姿态关系统一起来。结构设计既要保证弹体单排、连续、定向通过，也要兼顾打印成型、手工后处理和现场拆装。主体上的加强轮廓并非单纯装饰，而是对应通道侧壁、螺钉柱和安装面之间的力流传递；顶部醒目的操作件则提示维护时的人机交互位置。整体方案围绕可靠供弹、精准安装和可打印性展开，适合作为供弹机构适配设计、通道角度优化以及3D打印功能件验证的参考结构。
