多色自动换笔桌面绘图仪结构设计

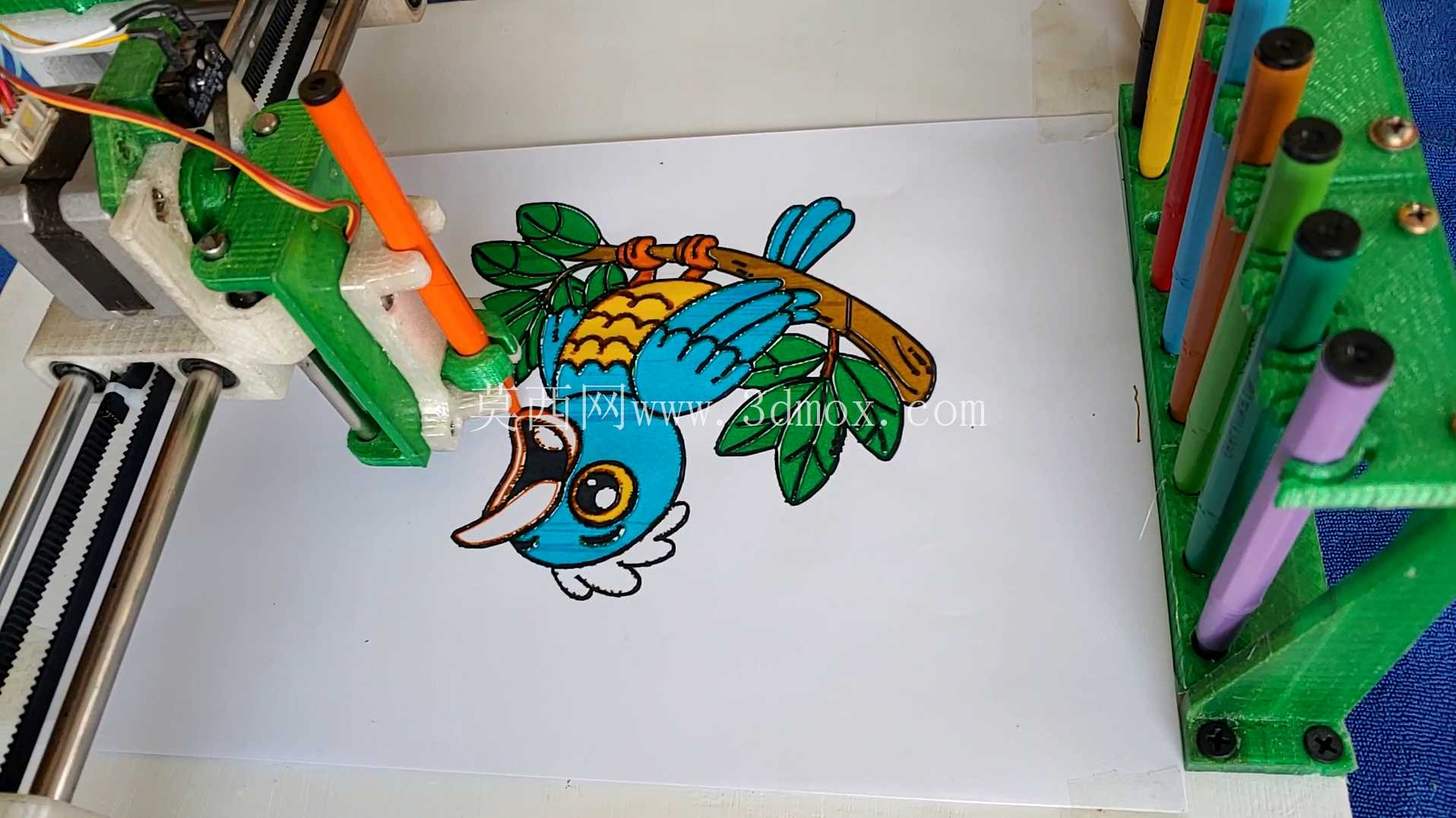

　　这套多色自动笔式绘图仪面向桌面级轻量绘图、教学实验、创客制作和小批量图案绘制场景，核心思路是在有限桌面空间内实现多支彩笔的自动取用、落笔绘图与归位切换。设备采用开放式框架布局，绘图平面位于中部，横向运动轴承担笔架移动，侧向笔库沿机架边缘布置多支不同颜色画笔，通过换笔机构完成笔夹开合、抬落笔和位置对准，避免人工频繁换色。

　　从实际用途看，它适合在纸张、薄卡或平整柔性介质上完成线稿、填色轮廓、标识图案和教学演示图形。相比单笔画图装置，多笔库结构可以把颜色流程纳入运动控制逻辑：绘制某一颜色图层后，笔架返回笔库，释放当前画笔，再夹取目标颜色笔继续作业。整个过程强调机械定位重复性与笔夹一致性，否则换笔后会出现线条偏移、落笔高度不一致或画笔夹持松动。

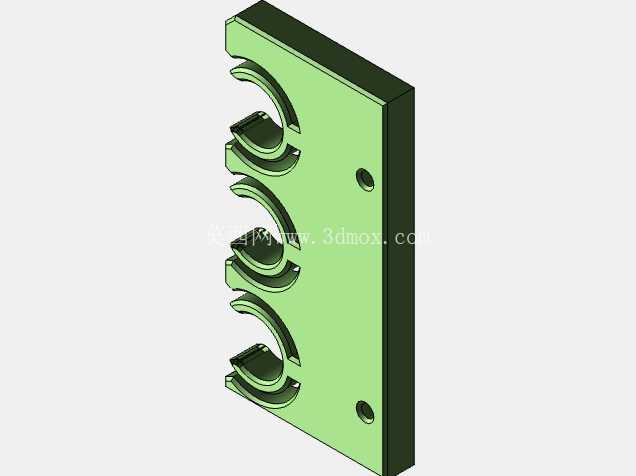

　　结构设计上，运动部分采用轻量化横梁与滑动组件，X、Y方向通过同步带和直线导向配合，降低移动惯量。笔架端保留抬笔行程，使笔尖在非绘制状态下脱离纸面，减少拖痕；落笔时依靠受控下压量接触纸面，压力不宜过大，既要保证笔迹连续，又要避免纸张起皱或笔尖损伤。侧向笔库的笔位按等距排列，笔筒或笔夹需要适配常见马克笔、彩笔的外径，并在底部或侧向设置限位，保证每次插笔后笔尖高度和中心位置稳定。

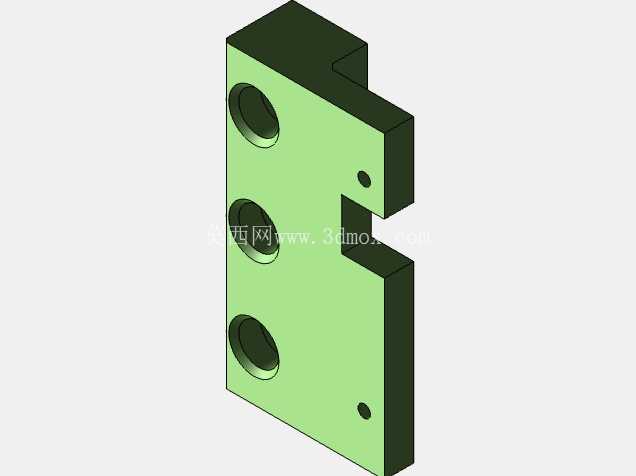

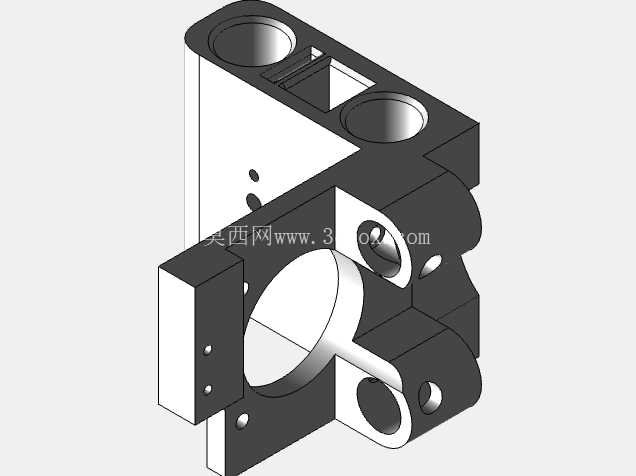

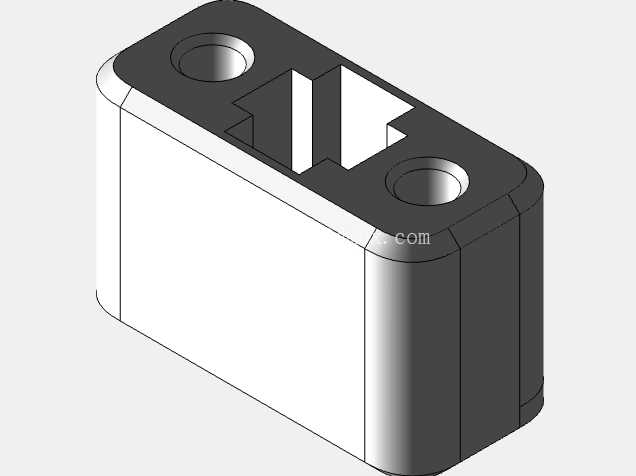

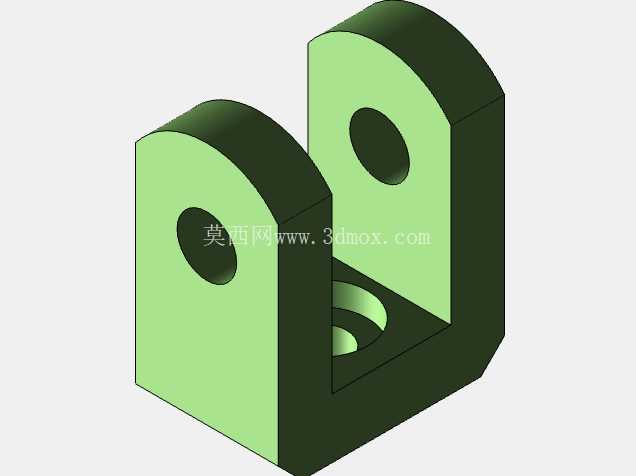

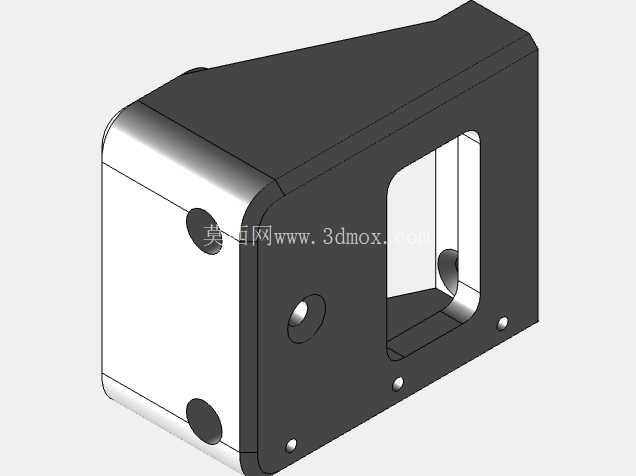

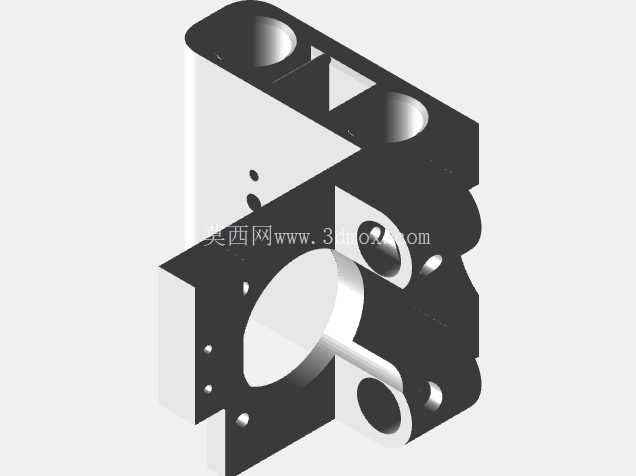

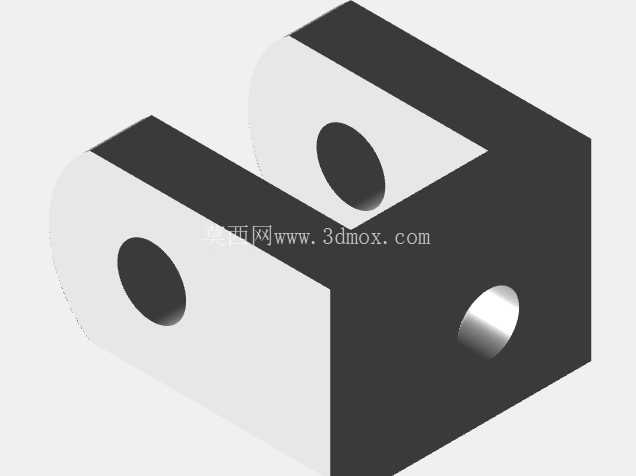

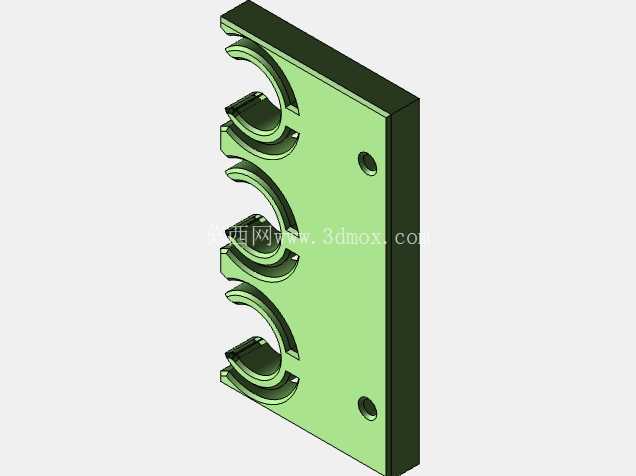

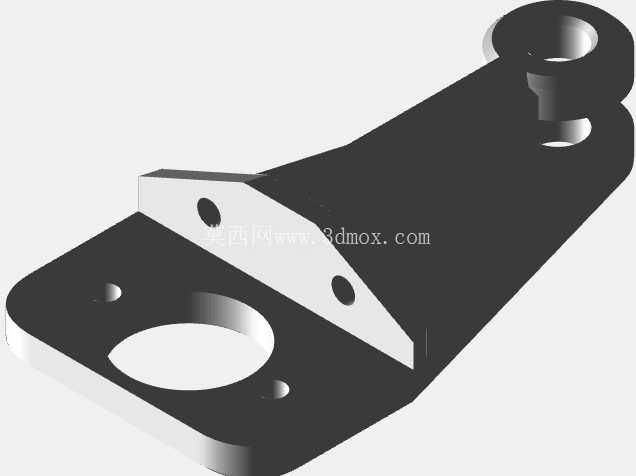

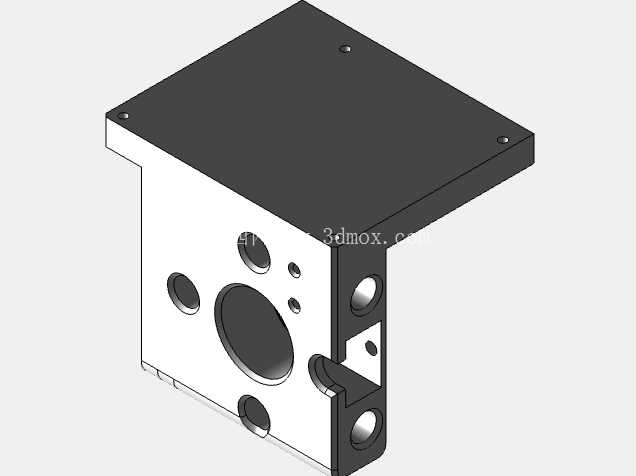

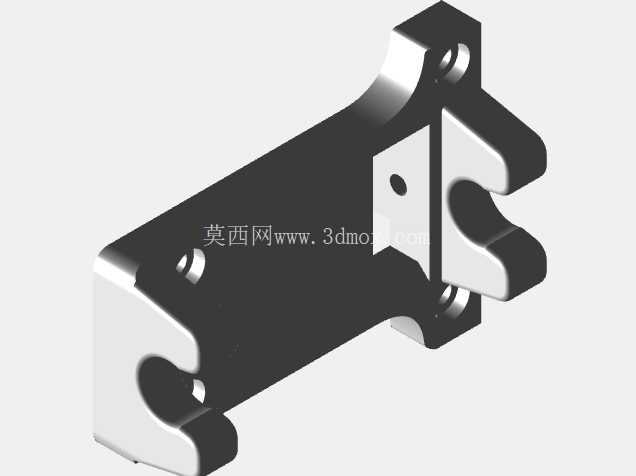

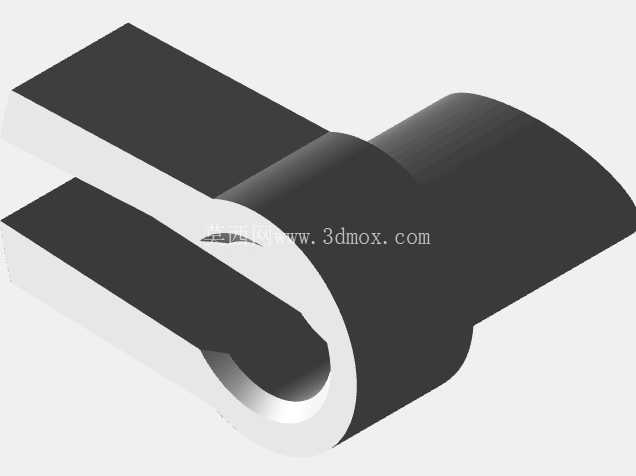

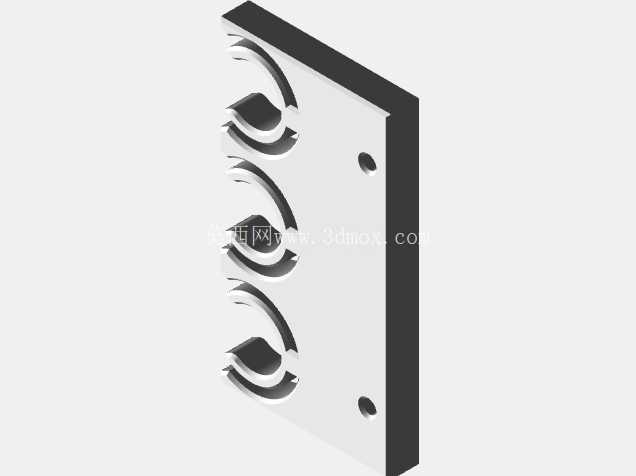

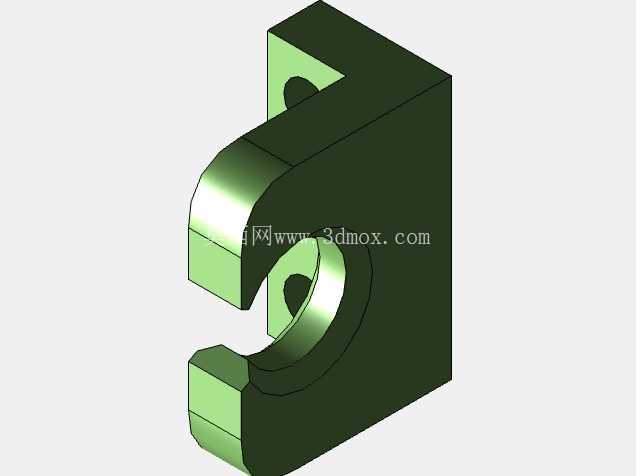

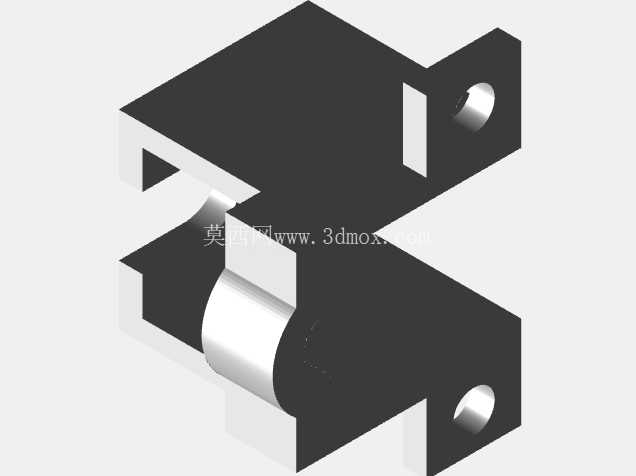

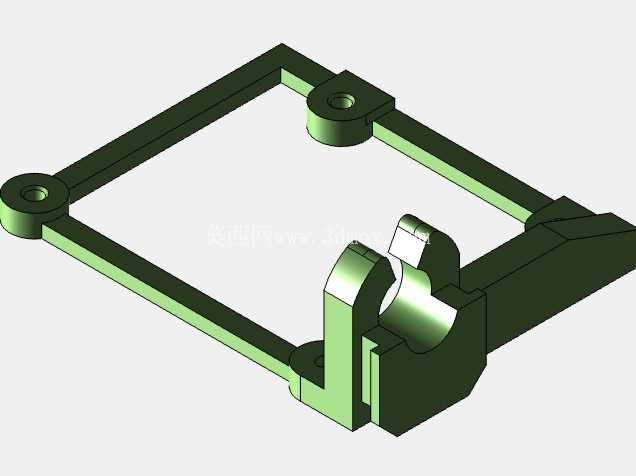

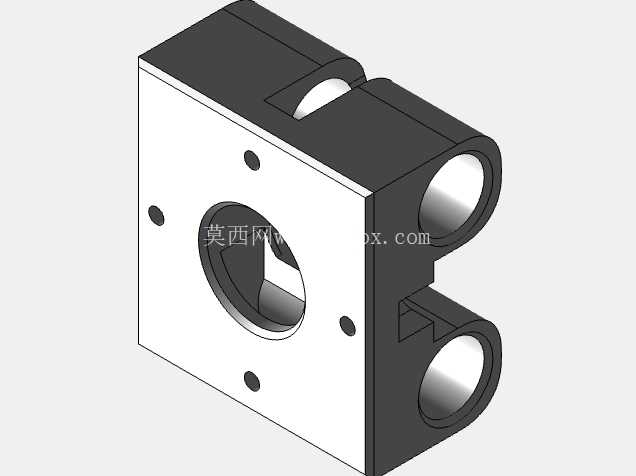

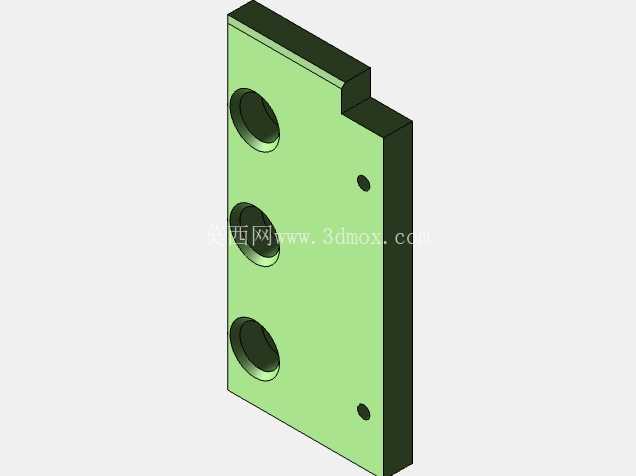

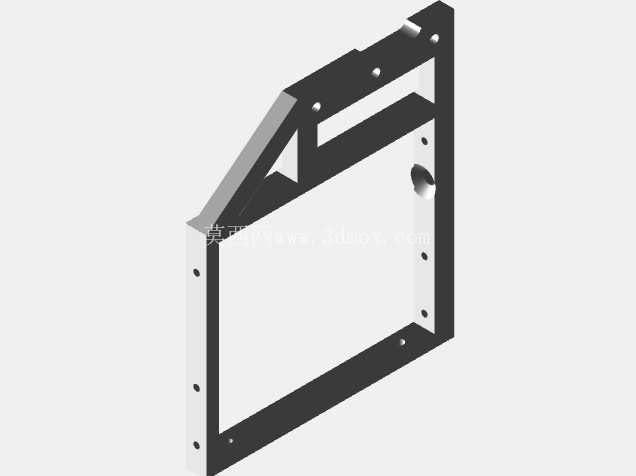

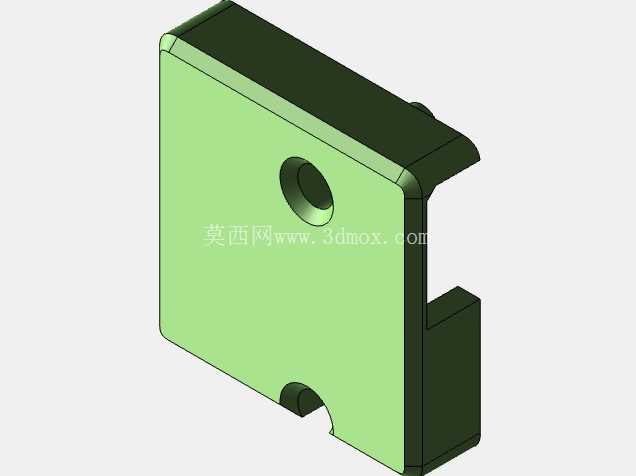

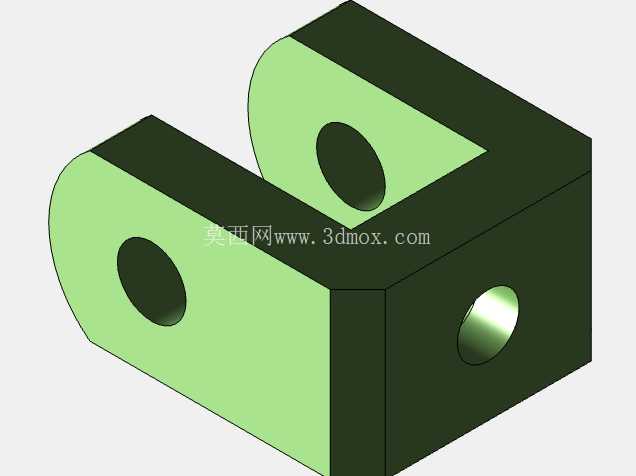

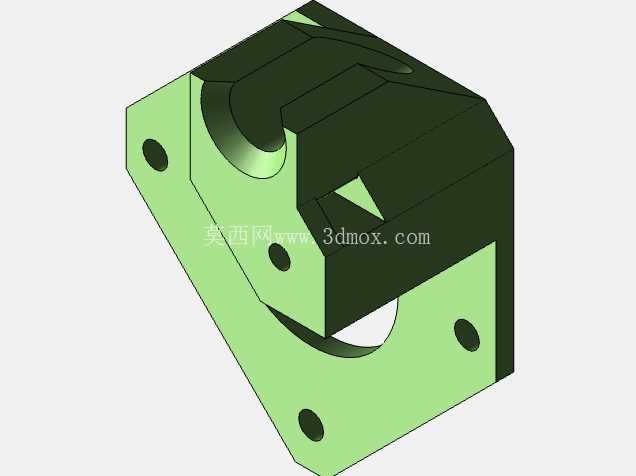

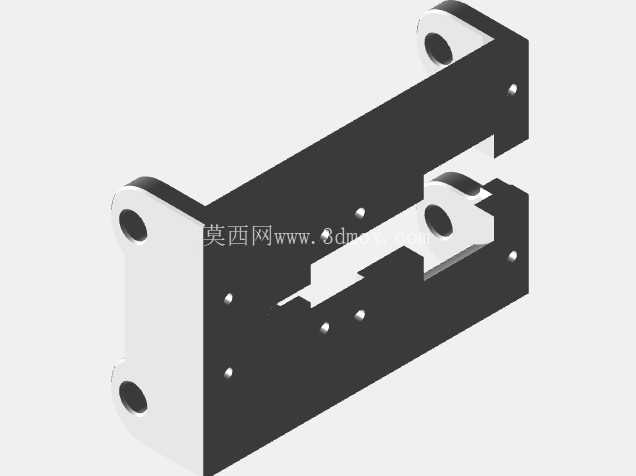

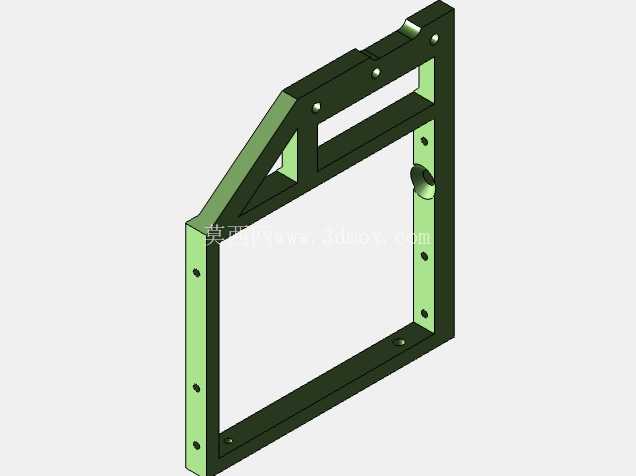

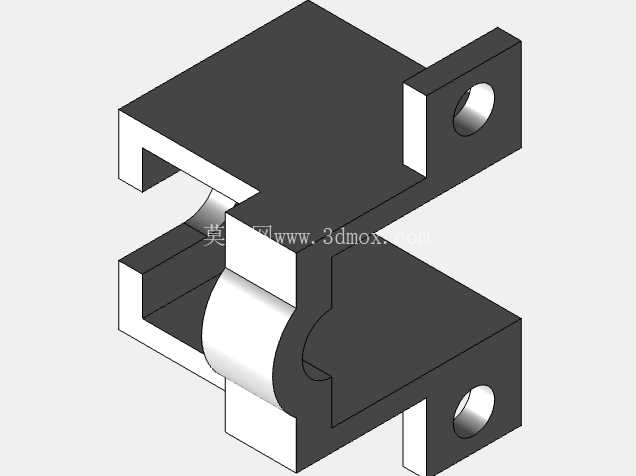

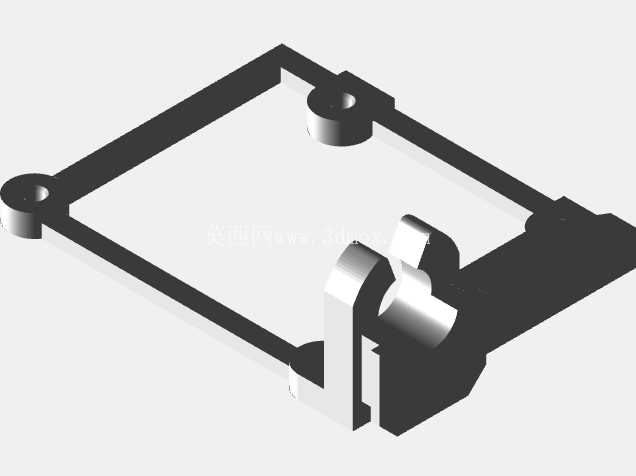

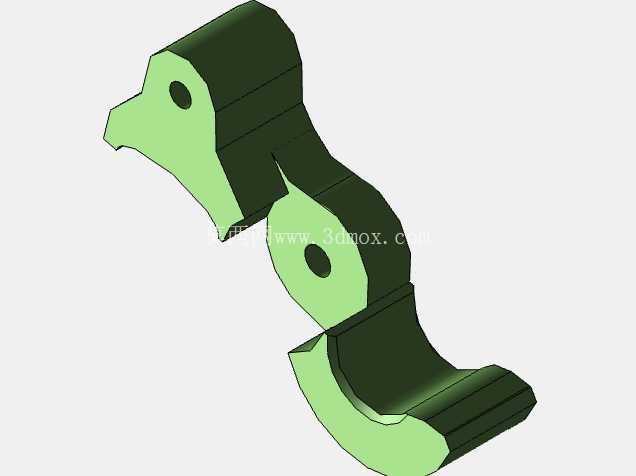

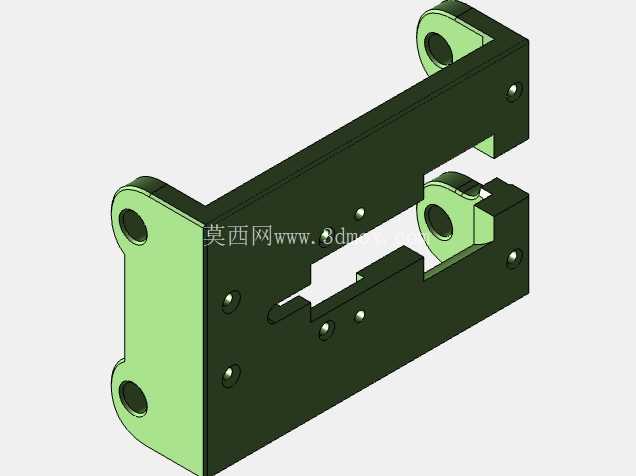

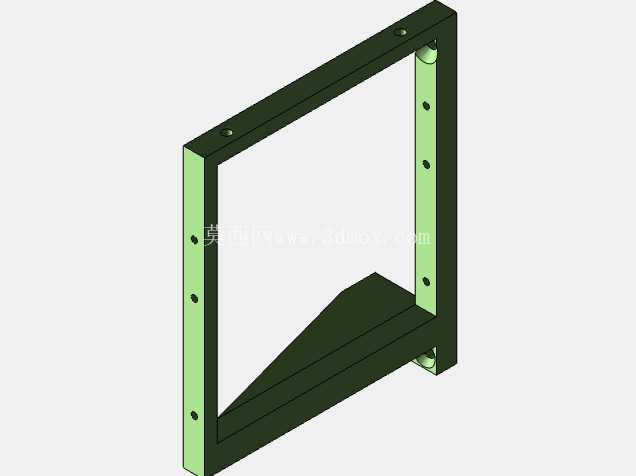

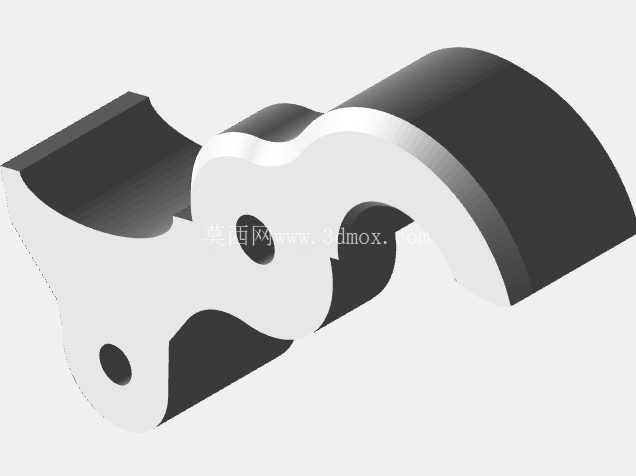

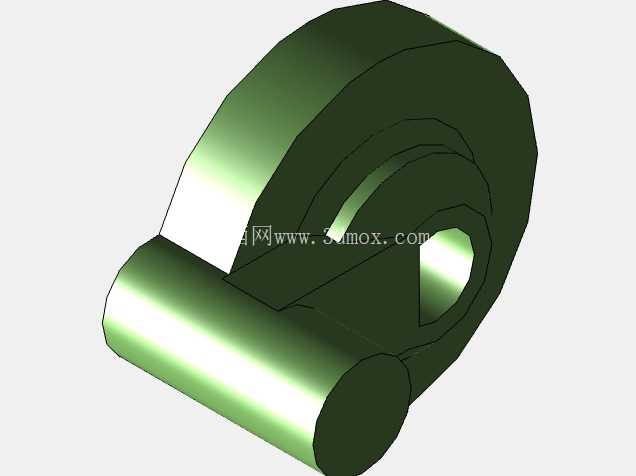

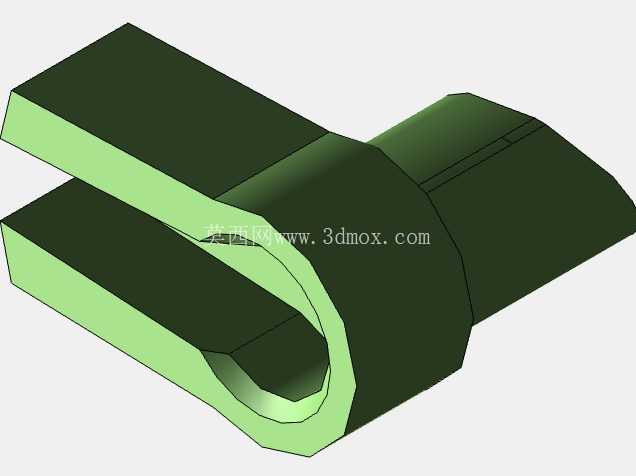

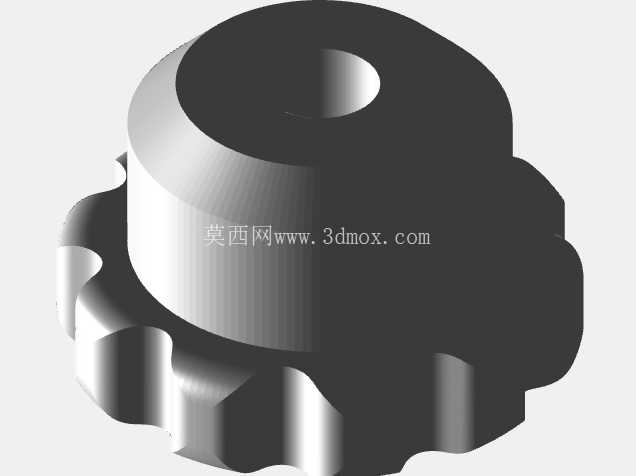

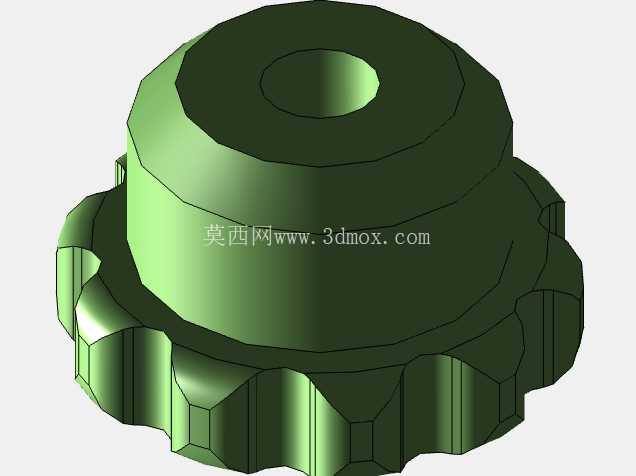

　　机架主体大量采用可打印结构件，配合光轴、螺杆、紧固件、带轮和标准电控元件组成。绿色成型件在图中承担横梁支座、笔库支架、笔架连接和端部固定等功能，这类零件的设计重点不是外观包覆，而是安装基准、孔位同轴度、受力筋板和装配可调性。笔库支架需要承受多支画笔插拔时的侧向力，底部与框架连接处应设置足够接触面；运动支座则要兼顾轻量化与抗扭，避免横梁高速移动时产生明显晃动。

　　安装边界方面，设备需预留矩形工作台面，纸张四周应留出压纸或夹持空间，后侧和侧向要给笔库、线束及运动行程让位。横梁两端的导轨、带轮和张紧结构应保持平行，若两侧导向高度不一致，笔架运行中会产生卡滞或笔迹倾斜。笔库位置不宜侵入绘图区域，但换笔路径应尽量短，减少空行程；笔架回到换笔点时，夹笔中心、笔筒中心和画笔轴线需要重合，公差控制应围绕笔尖落点而非笔身外观。

　　在调试逻辑上，先确认单轴运动方向和原点，再检查笔架在四角的高度一致性；随后进行单笔画线，观察线条深浅、断点和偏移；最后逐支笔测试取笔、绘图、归笔循环。对于不同直径或长度的画笔，可通过更换笔夹衬套、调整笔筒限位和修改抬落笔高度来兼容。线束沿运动部件布置时要预留弯曲半径，拖链或扎带固定点不能干涉横梁行程。

　　该装置的价值在于把机械传动、末端执行器、工具库切换和平面路径规划集中在一个小型设备中，结构直观，加工门槛低，适合作为桌面自动化设备的设计验证对象。工程建模时应重点表达同步带路径、光轴支撑、笔架开合、笔库阵列、紧固件连接和电控板安装位置，使装配关系能够直接指导制作与调试。
