卧式往复活塞蒸汽机教学演示结构

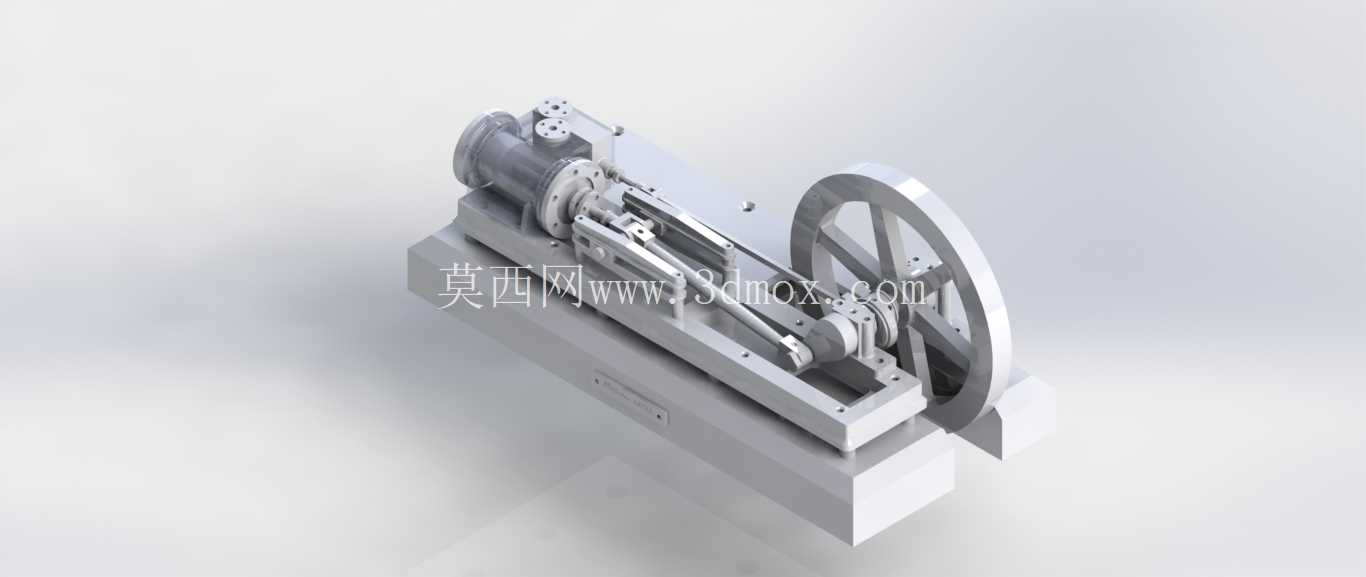

　　这套卧式往复活塞蒸汽机结构以教学演示和机械原理拆解为主要应用场景，整体采用长条形底座承载气缸、滑阀配气机构、十字头、连杆、曲柄飞轮等核心部件，能够直观呈现热能转换为旋转机械能的完整传动链路。在实训课堂、机械原理展馆以及动力机构方案讨论中，该结构可以帮助设计者观察活塞直线运动如何通过十字头导向、连杆摆动和曲柄回转转化为飞轮的连续转动，也便于分析配气机构与曲柄相位之间的配合关系。

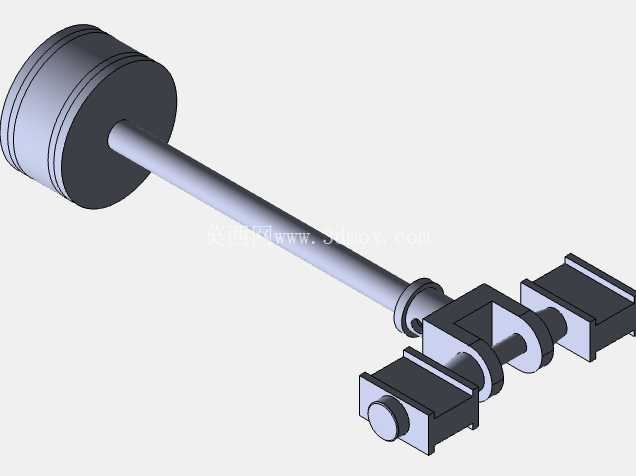

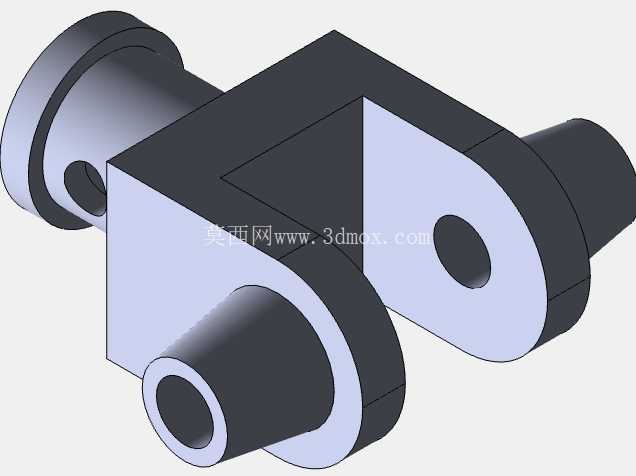

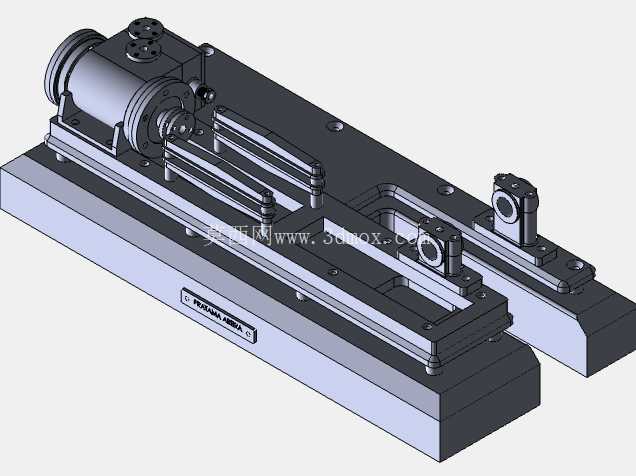

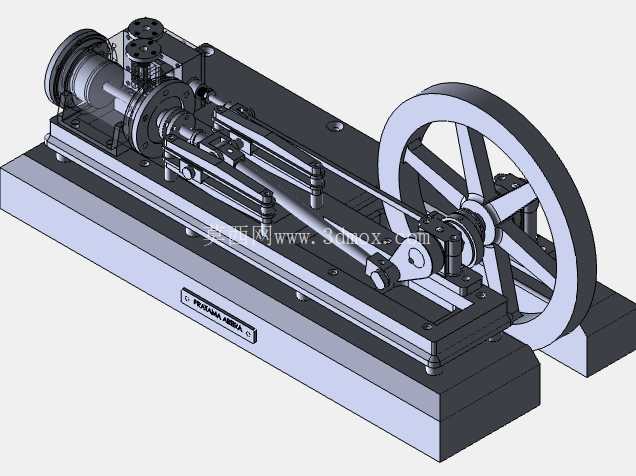

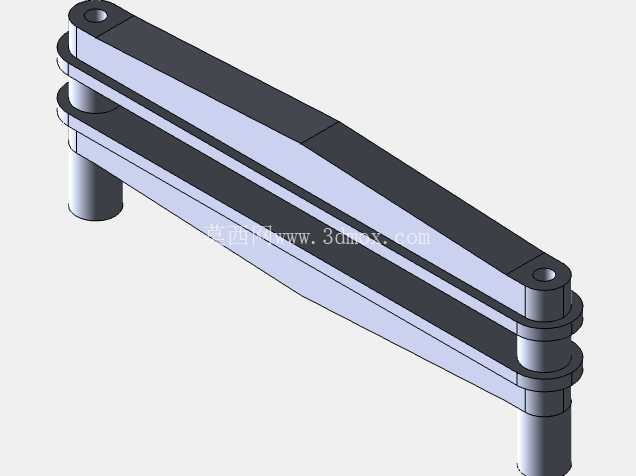

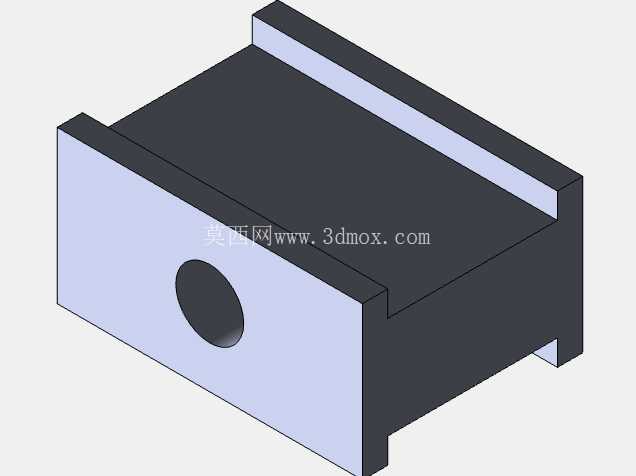

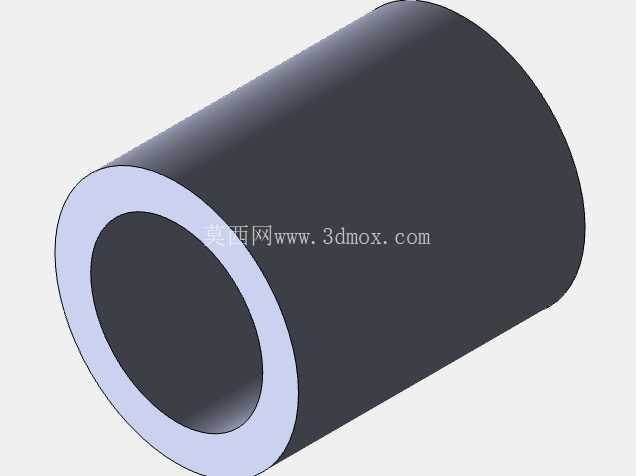

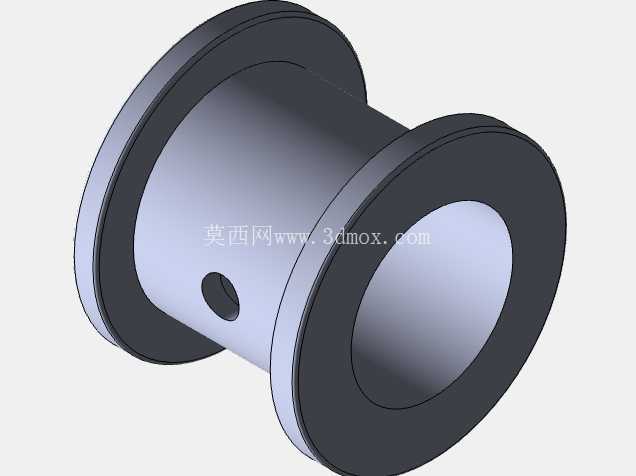

　　从实际用途看，模型重点不在追求某一特定工业机组的高参数运行，而在于把老式蒸汽机中最典型的运动关系完整表达出来。气缸布置在机身一侧，活塞活塞杆沿底座长度方向往复运动，外部设置导向支承，减少活塞杆因侧向力产生的偏摆。十字头位于气缸与飞轮之间，承担直线导向和连杆力传递作用，使活塞杆主要承受轴向载荷，而连杆摆动带来的横向分力由导向面承受。这样的布置对理解往复式动力机械很有价值，类似的力流传递思路在泵、压缩机、内燃机以及部分压力机机构中都能看到。

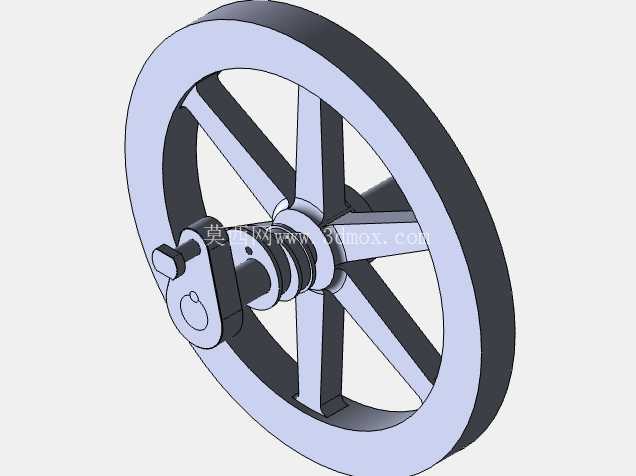

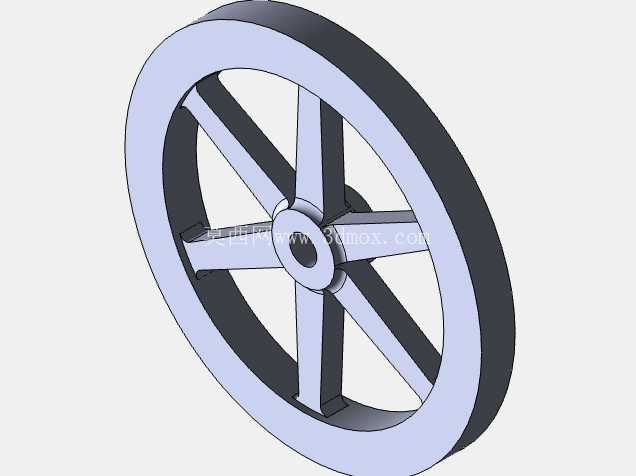

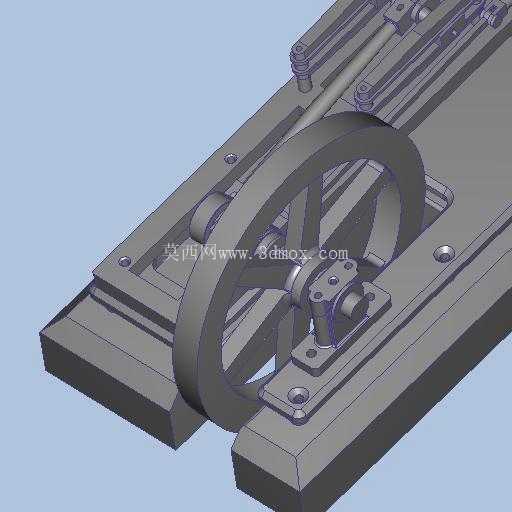

　　飞轮布置在传动端，采用大直径轮盘结构，其作用不仅是视觉上的标志性部件，更承担储能和稳定转速的功能。蒸汽机活塞在一个循环中输出扭矩并不均匀，曲柄经过死点位置时有效驱动力矩会明显降低，飞轮通过转动惯量储存能量，使机构能够越过死点并降低转速波动。建模时需要关注飞轮中心、曲柄轴中心和连杆大端的同轴关系，轮缘、辐条、轮毂之间的过渡应保证几何连续，若后续用于运动仿真，还需控制回转体质心与轴线重合，避免附加不平衡力。

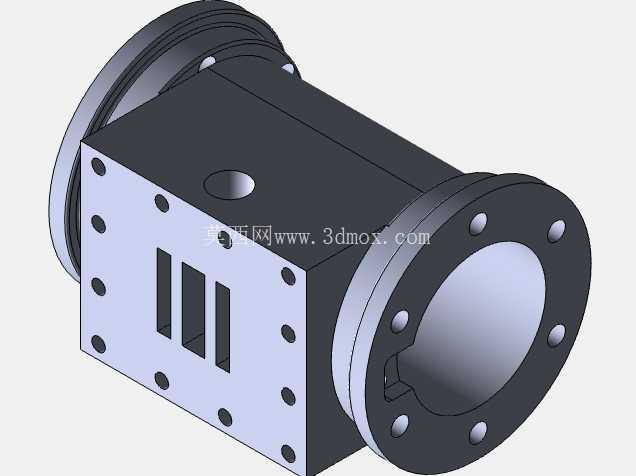

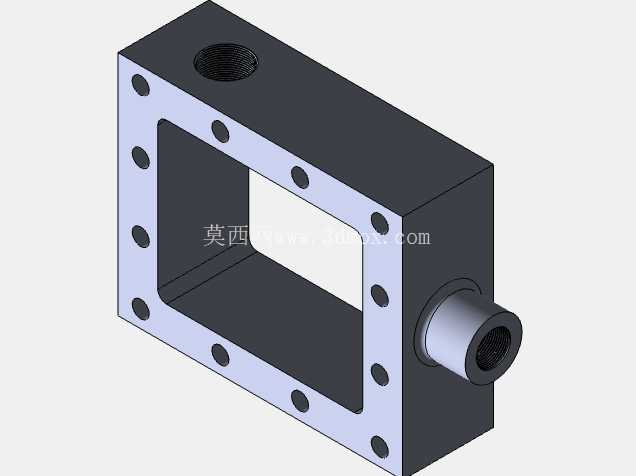

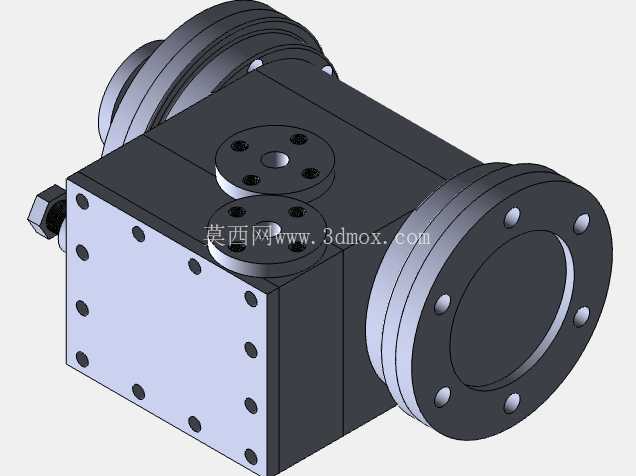

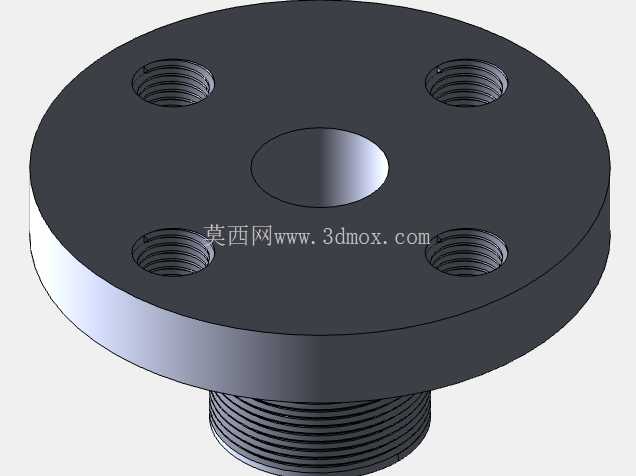

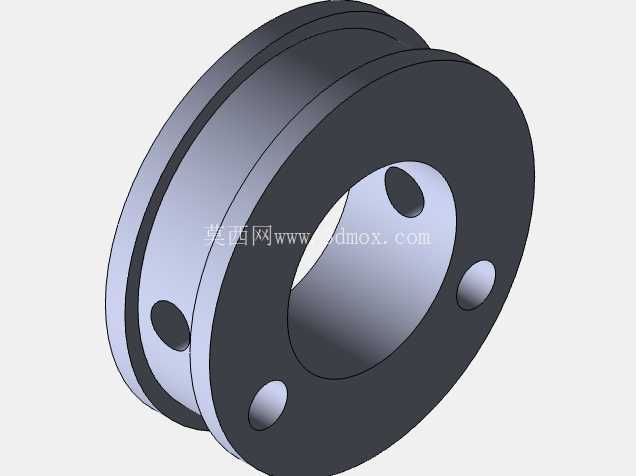

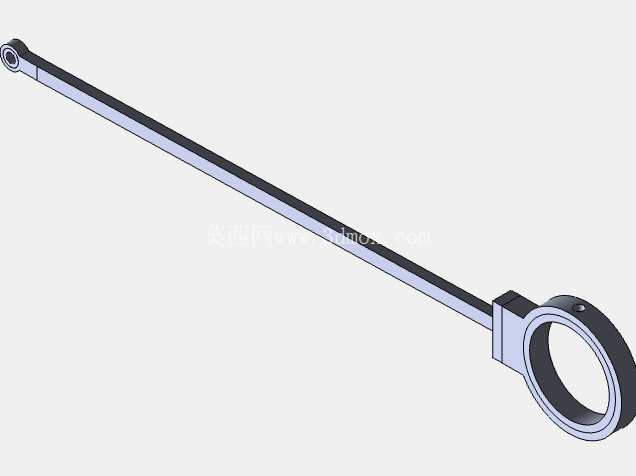

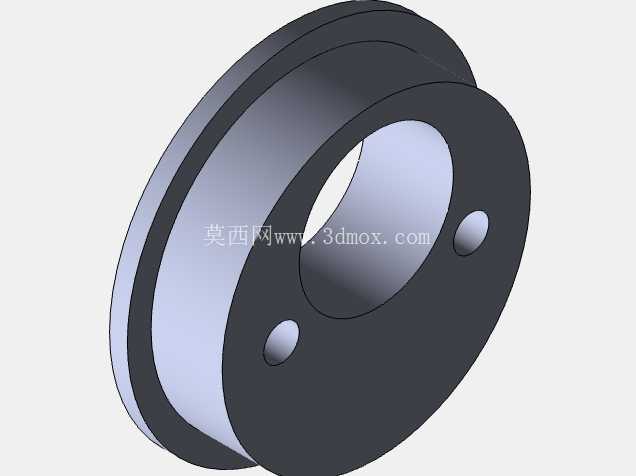

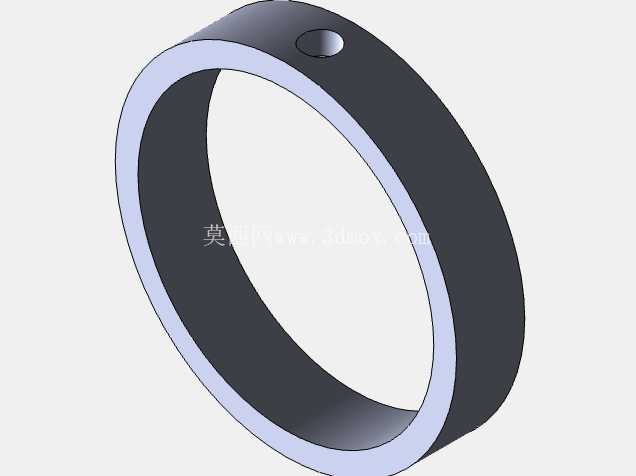

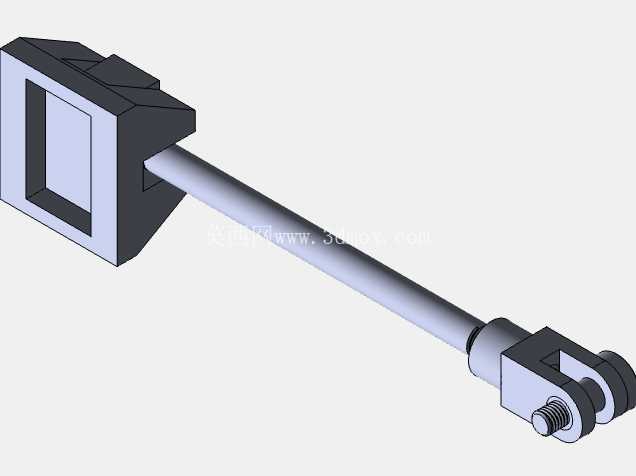

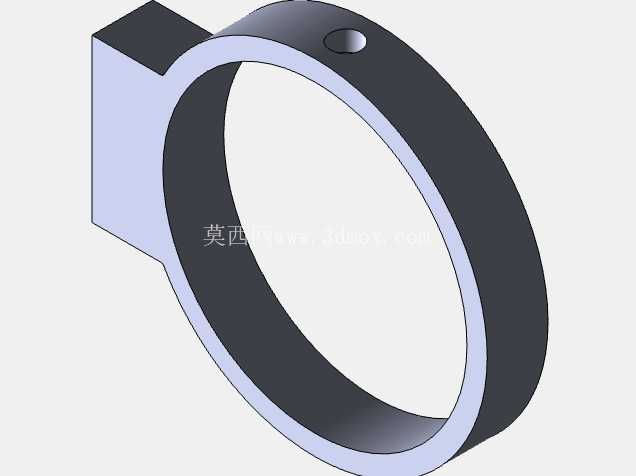

　　配气部分是蒸汽机区别于简单曲柄滑块机构的关键。模型中气缸端部设有阀室和管路连接位置，滑阀随偏心轮或联动机构往复移动，按工作循环适时接通进汽和排汽通道。设计时需要把阀杆运动、偏心轮相位和活塞位置联动考虑：进汽过早或过晚都会影响做功效率，排汽不畅则会增加背压。虽然该模型偏向结构展示，但在三维环境中仍应保留阀室、流道接口、阀杆压盖等细节，使学习者能够理解蒸汽进入气缸、推动活塞、再排出机体的路径。

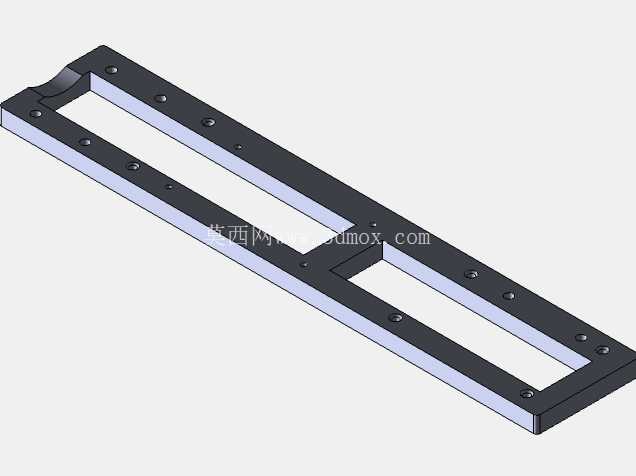

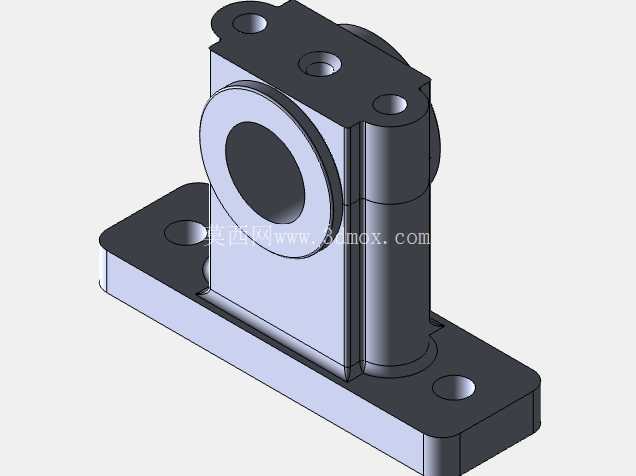

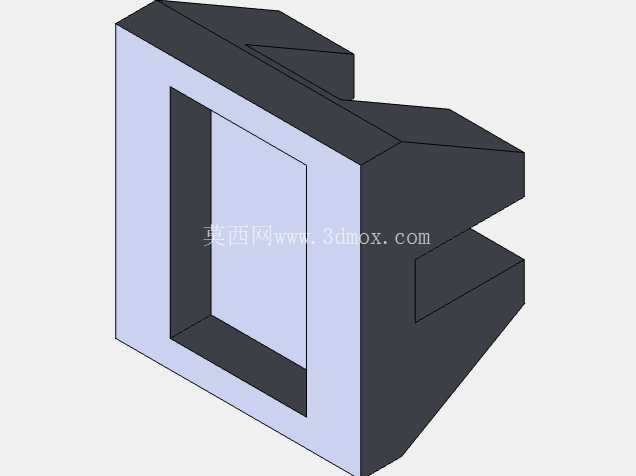

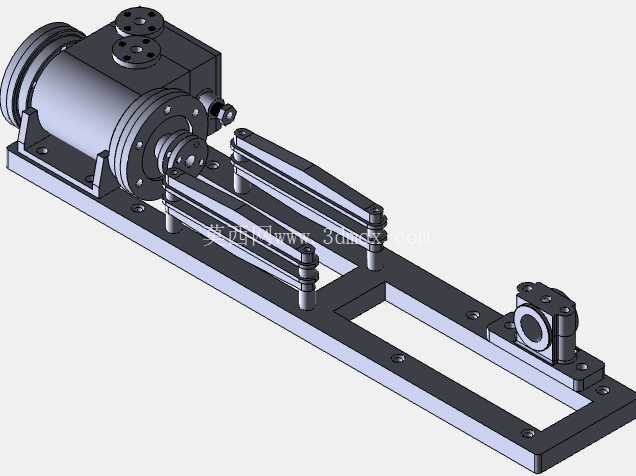

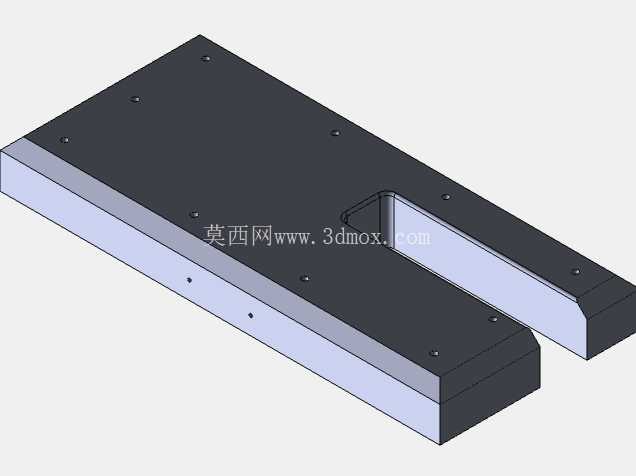

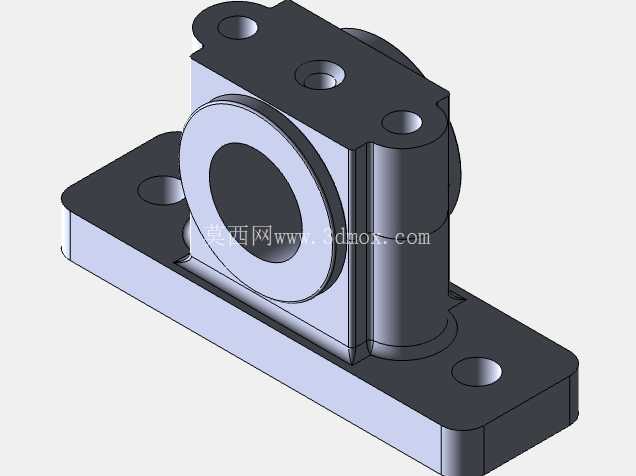

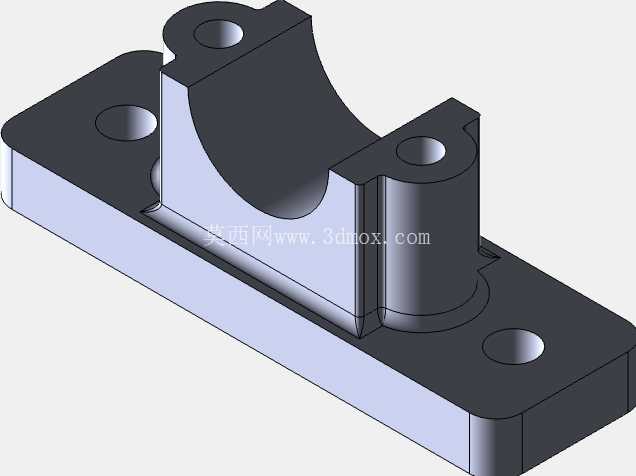

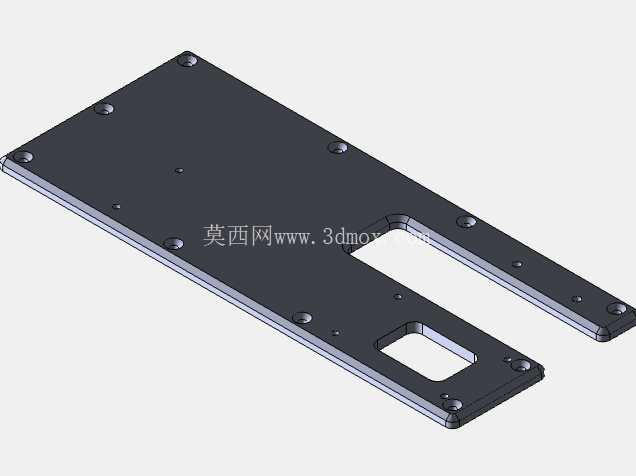

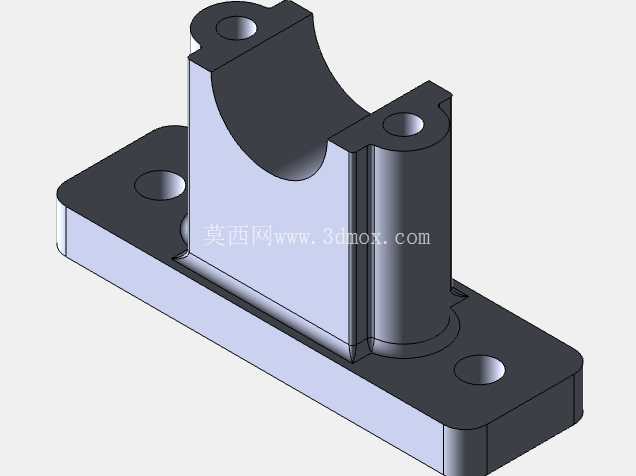

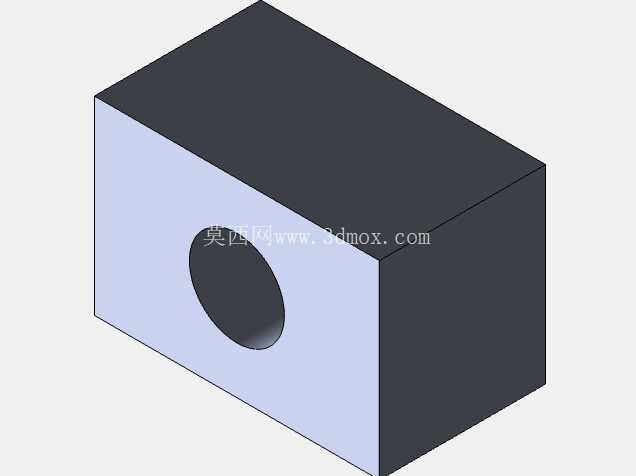

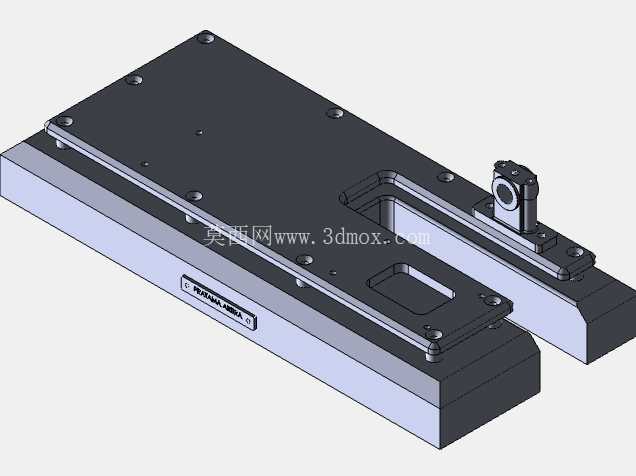

　　机身底座采用整体平直平台形式，上表面设置安装面和支承立板，气缸、轴承座、导轨和飞轮轴座均沿同一基准布置。这种设计有利于加工时统一划线、铣削和装配找正，也能在运动过程中控制气缸轴线、十字头导轨面和曲柄轴中心的相对位置。底座下部保留较宽的支撑轮廓，可降低整机重心；飞轮侧由于存在较大回转件，支承座需要有足够跨度，轴座孔与底座安装面之间应保持垂直和高度一致。若用于实物演示，底座地脚边界还需预留螺栓固定位置，避免高速转动时整机振动。

　　外形尺寸方面，整机长度主要由气缸行程、连杆长度、飞轮半径和端部管路空间共同决定。气缸轴线高度要兼顾飞轮外径与底座间隙，飞轮下缘不能与底座或安装台面干涉；连杆在最大摆角位置时，杆身与导轨、支承板之间要保留安全空隙。活塞处于前后止点时，十字头与限位结构之间应设置缓冲余量，不能把装配极限直接当作运动极限。飞轮外侧还要考虑手轮或联轴器的操作空间，若接入电机带动反转演示，则轴端长度、键槽位置和护罩空间都需要进一步校核。

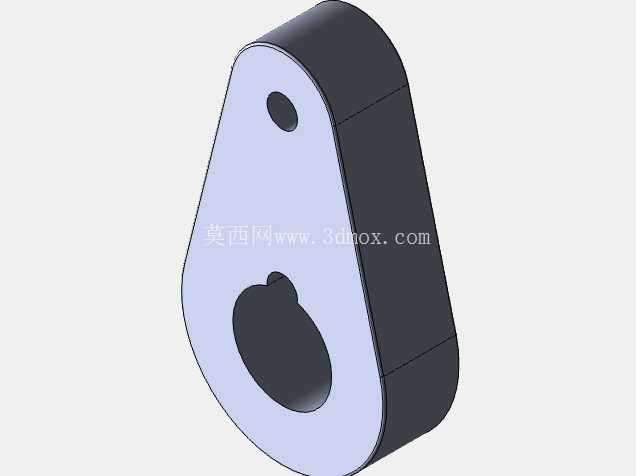

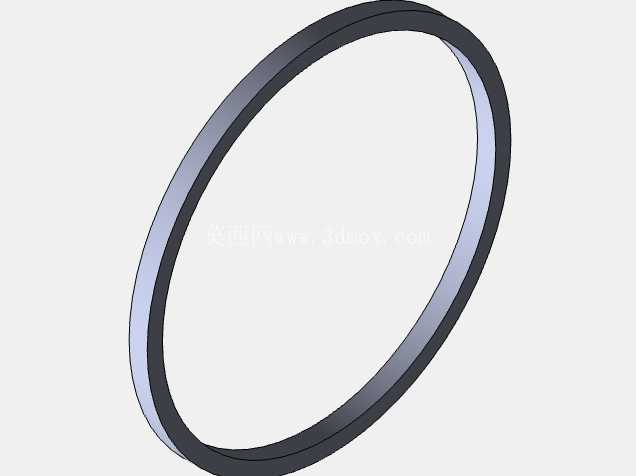

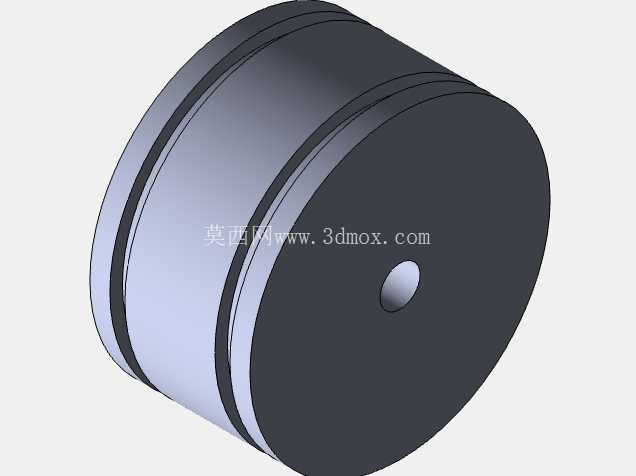

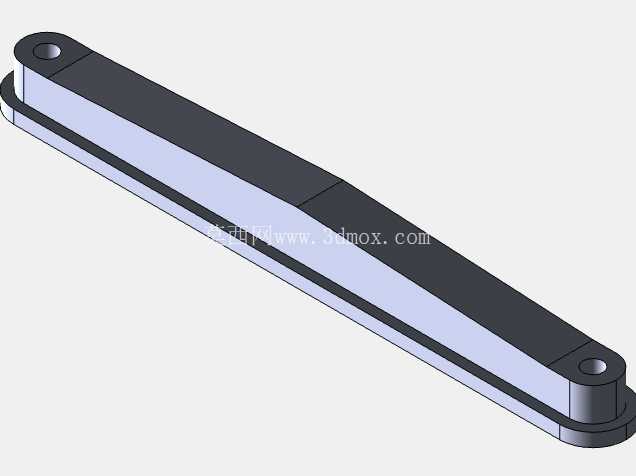

　　建模思路上，应先固定底座基准面和主轴中心线，再建立气缸轴线与曲柄回转中心的相对位置。曲柄半径决定活塞行程，连杆长度影响摆角和侧向力，通常连杆越长，连杆摆角越小，导轨侧向载荷越低，但整机长度会增加；连杆过短则结构紧凑，却会加大十字头摩擦和力矩波动。气缸内径、活塞厚度、密封压盖和活塞杆直径需要形成合理比例，既要体现机械结构的可读性，也要避免零件之间出现尺寸失衡。

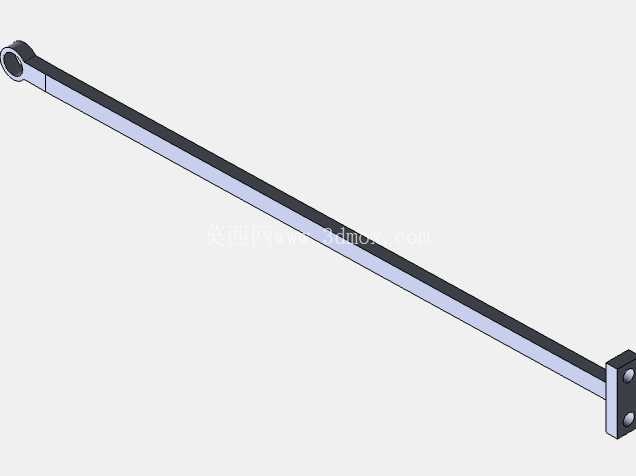

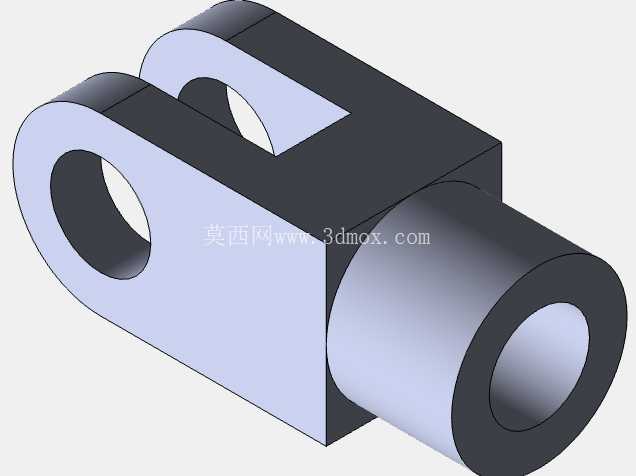

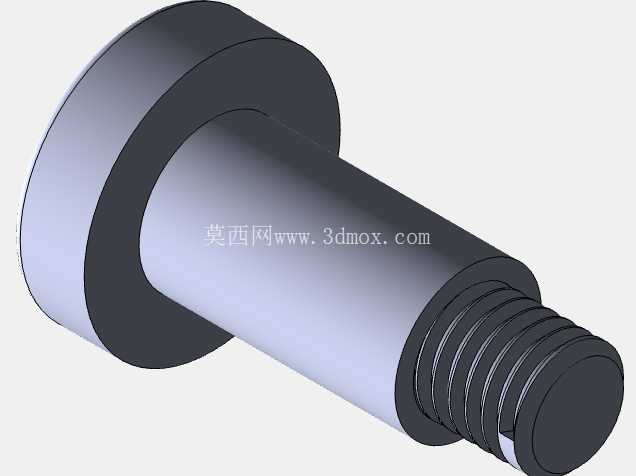

　　各运动副在装配中应按真实约束关系处理：活塞与气缸采用同轴滑动配合，十字头与导轨采用平面或导轨面约束，连杆小端与十字头销、大端与曲柄销均为回转副，飞轮与主轴保持同轴固定。配气阀杆则通过偏心机构与主轴保持相位关联。这样在进行运动分析时，可以清楚看到活塞位移、连杆角度、曲柄转角和阀门启闭之间的时序关系。

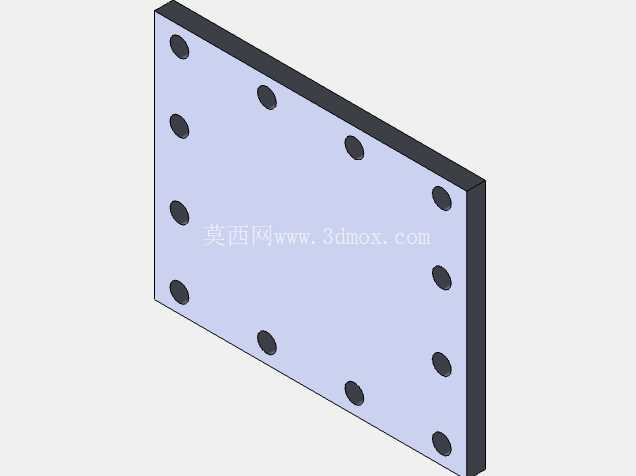

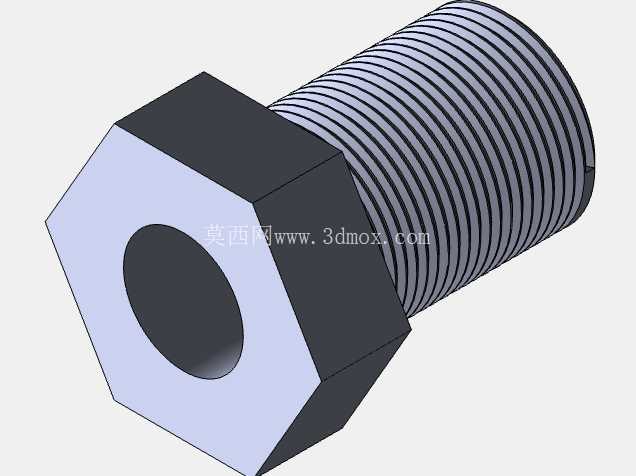

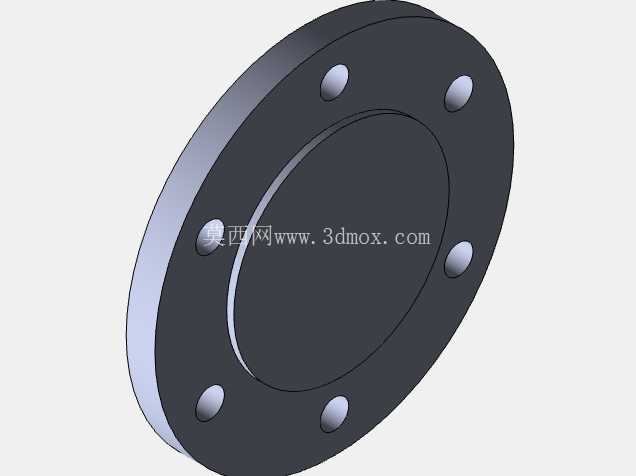

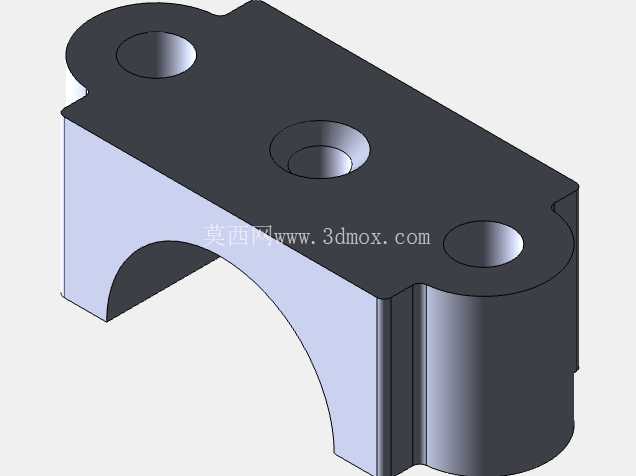

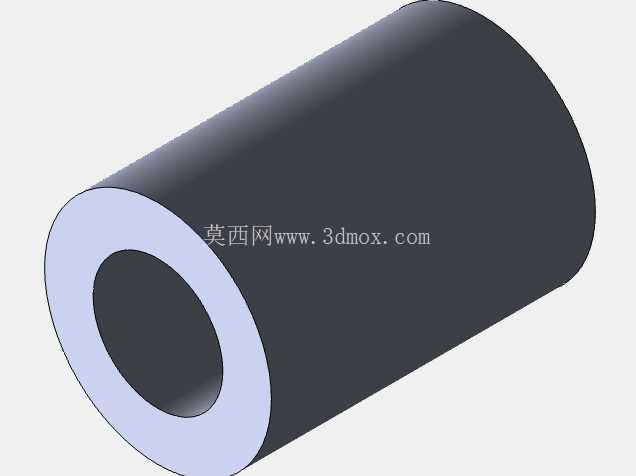

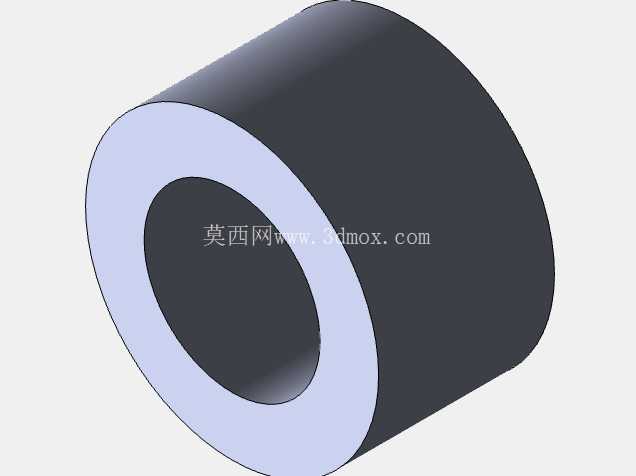

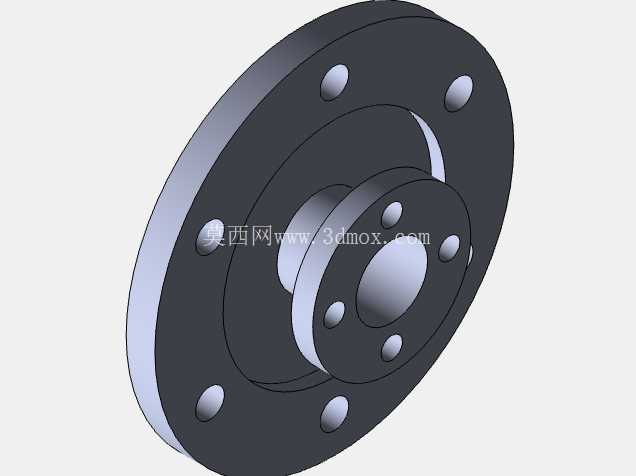

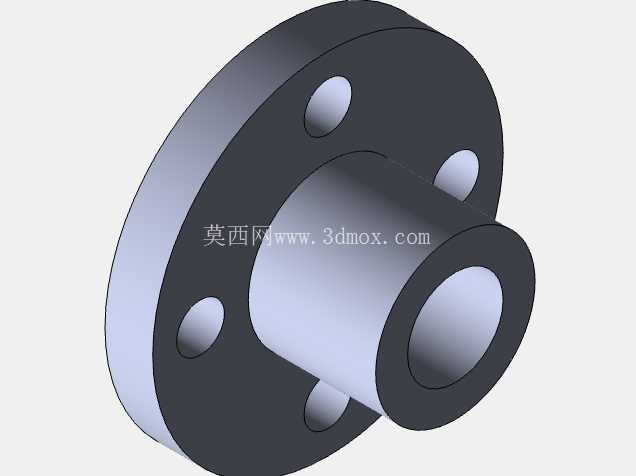

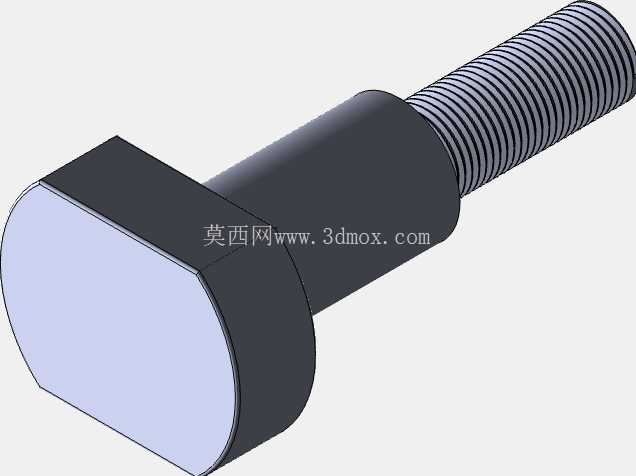

　　从结构细节看，气缸端盖、轴承座、紧固件、管接头和加强筋都应保留明确的装配层级。端盖螺栓分布要避开活塞杆和阀杆运动区域，轴承座需要考虑拆装轴瓦或衬套的空间，管路接口方向应符合进排汽逻辑。飞轮辐条与轮缘交接处不宜出现尖锐突变，实际加工中这类位置容易产生应力集中；底座支承立板承受曲柄轴载荷，壁厚和筋板位置要与飞轮侧载荷相匹配。

　　整体来看，该作品把蒸汽机的能量转换、配气控制、往复运动导向和回转惯性稳定几个核心知识点集中在一套可观察的结构中。对于三维建模人员，它适合练习复杂装配基准、运动副约束、回转件与杆件干涉检查；对于机械教学和选型讨论，它能够作为往复式动力机械的直观样例，帮助理解气缸、滑阀、十字头、连杆、曲柄和飞轮之间的工程配合关系。
