立式单缸蒸汽机传动机构总成

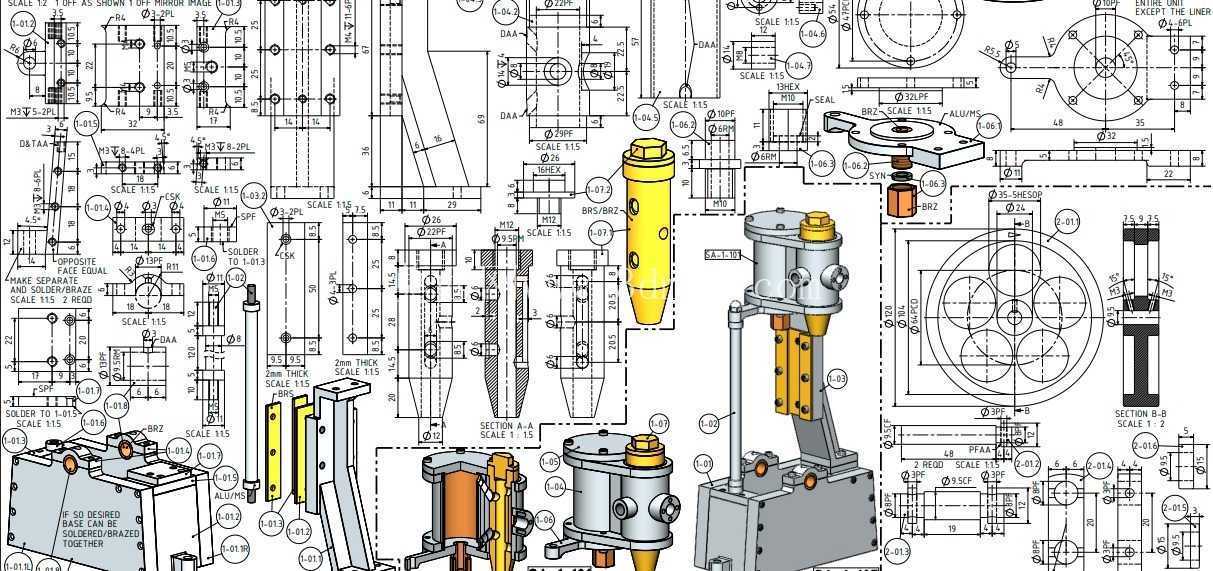

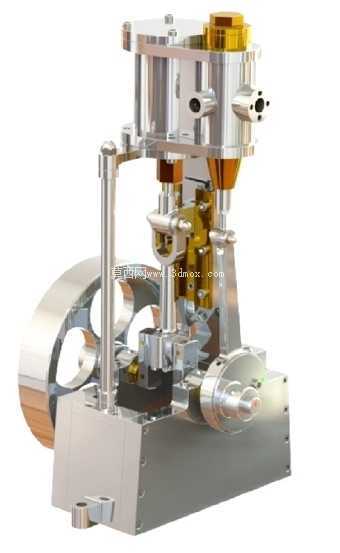

　　这套立式单缸蒸汽机三维结构完整还原了早期往复式热力机械的核心传动链路，整机采用立柱式布局，气缸竖直布置在机架上部，曲轴与大尺寸带轮飞轮集中在底座区域，整体重心偏低，便于在教学演示台、原理验证工装以及小型动力复原装置上固定安装。从实际使用场景来看，这类结构常出现在机械原理课程的示教样机、博物馆动力装置复原展项以及老式车间小型往复动力设备的复刻项目中，用来直观展示蒸汽膨胀做功推动活塞、再经连杆曲柄转化为旋转输出的完整过程。

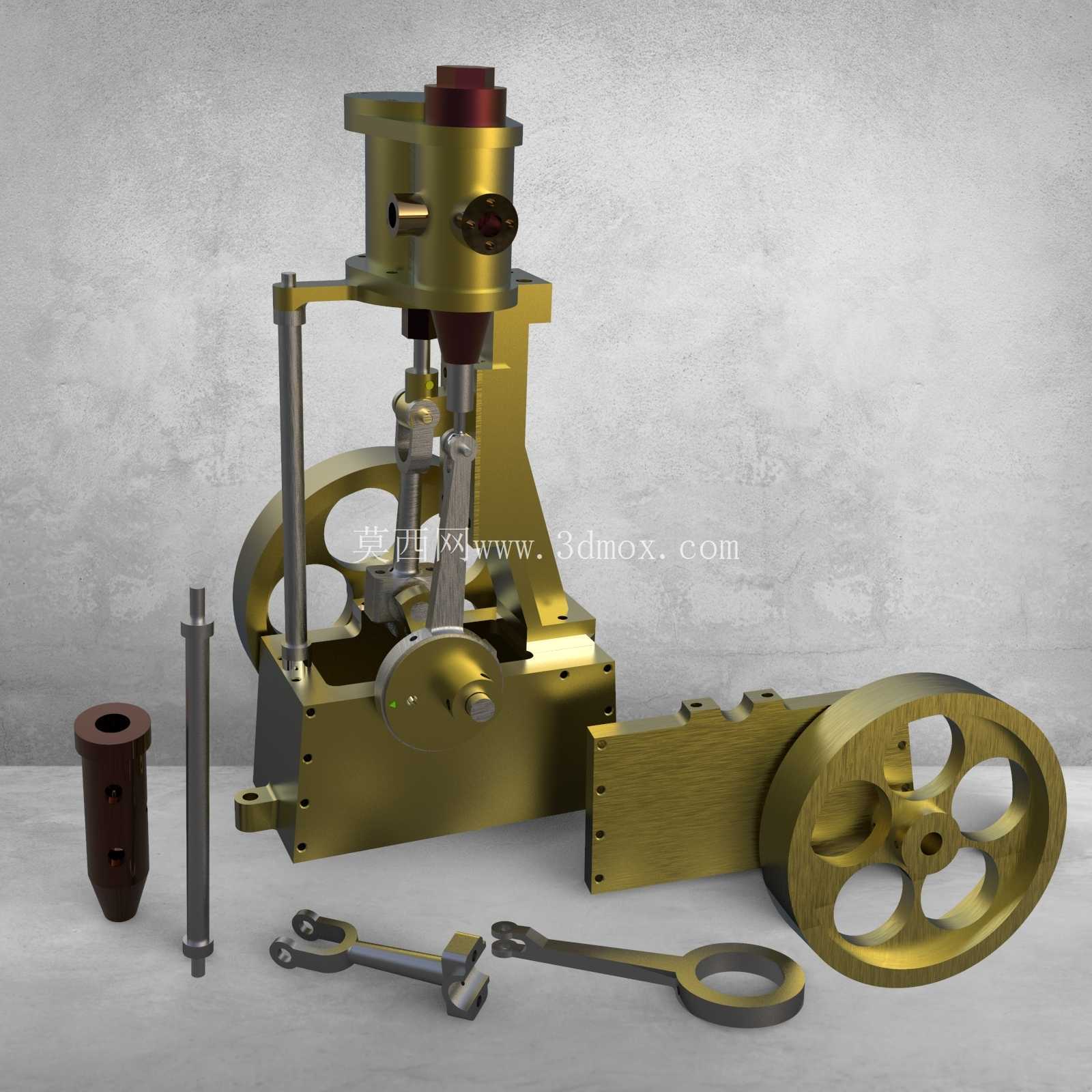

　　建模时首先要理清力流路径：高压介质进入气缸后推动活塞做上下往复运动，活塞杆通过十字滑块与连杆相连，连杆另一端铰接在曲轴偏心轴颈上，曲轴旋转时带动外侧大飞轮储存转动惯量，克服活塞上下止点处的死点问题，使输出轴能够连续平稳回转。图中单独拆分摆放的连杆、销轴、缸套等零件，正是为了在装配阶段核对配合关系——活塞与缸壁之间保留合理滑动间隙，连杆大小头分别设置轴套或轴承位，曲轴主轴颈依托机架两侧支撑孔定位，每一处铰接副都要保证转动灵活且无明显窜动。

　　外形与安装边界方面，整机底座为带安装孔的箱式铸铁风格结构，底面平整，可直接通过螺栓固定在工作台或基座上；上部气缸通过立柱与底座连为一体，侧向飞轮向外伸出一定宽度，布置周边管路与操作空间时需要在飞轮径向预留安全距离，避免运转时与防护架、管线发生干涉。竖直气缸顶部预留进排气接口位置，侧面可见阀件安装凸台，对应配汽机构的装配空间，设计时要保证阀杆运动轨迹与活塞行程精准匹配，才能让进排汽时序符合做功循环要求。

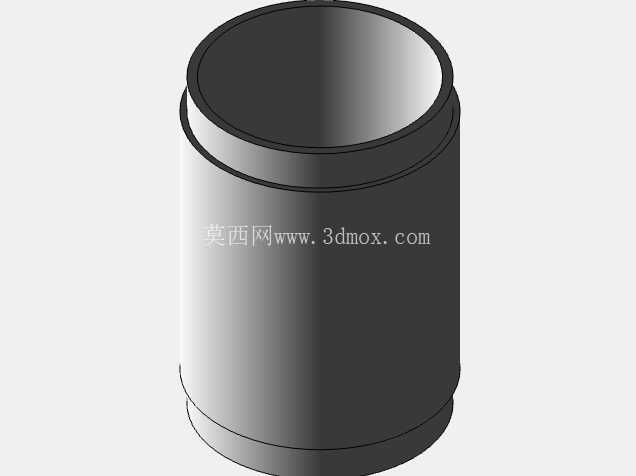

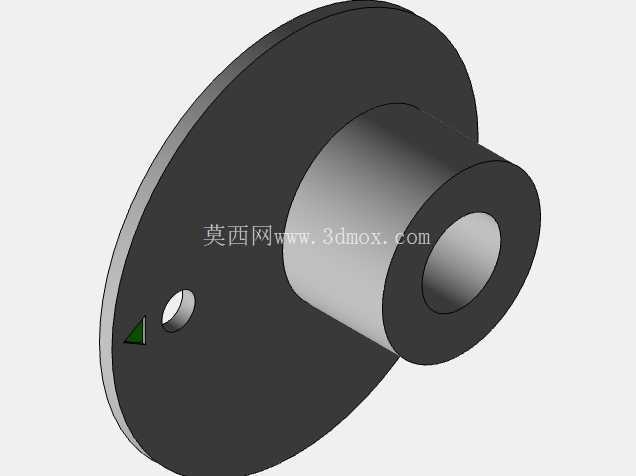

　　从结构设计思路上看，这套模型没有省略关键运动部件：大飞轮采用轮辐式减重结构，既保证足够惯量平衡往复力矩，又控制整体重量；机架立板上开设多处减重孔与装配工艺孔，方便曲轴、连杆从侧部装入；分体式底座轮廓兼顾刚度与铸造工艺性，壁厚过渡均匀，避免应力集中。单独呈现的长销轴、锥形缸头零件，分别对应机架铰接定位与气缸端部密封连接，装配时销轴穿入对应支座孔后需做轴向限位，防止运转中脱出。

　　针对三维建模与结构校核人员，拆解状态可以清晰检查每个零件的干涉情况：连杆在曲轴回转一周的过程中，其摆动空间不能与机架立板、气缸底部发生碰撞；飞轮轮缘与底座侧板之间要留出均匀间隙；活塞运行到下止点时，连杆与十字头的夹角不能超出传动效率合理区间。现场安装时，先将曲轴组件落入底座轴承座，再依次装入连杆、十字滑块、活塞杆与气缸体，最后盘动飞轮检查全行程运动是否顺畅，有无卡滞点。配管阶段则要在气缸进汽口对接控制阀与管路，排汽口预留引出口，整机外围加装防护罩后即可用于原理演示或动力特性试验，完整呈现往复式热机从直线运动到旋转输出的机械逻辑。
