立式单缸往复式蒸汽机教学演示结构

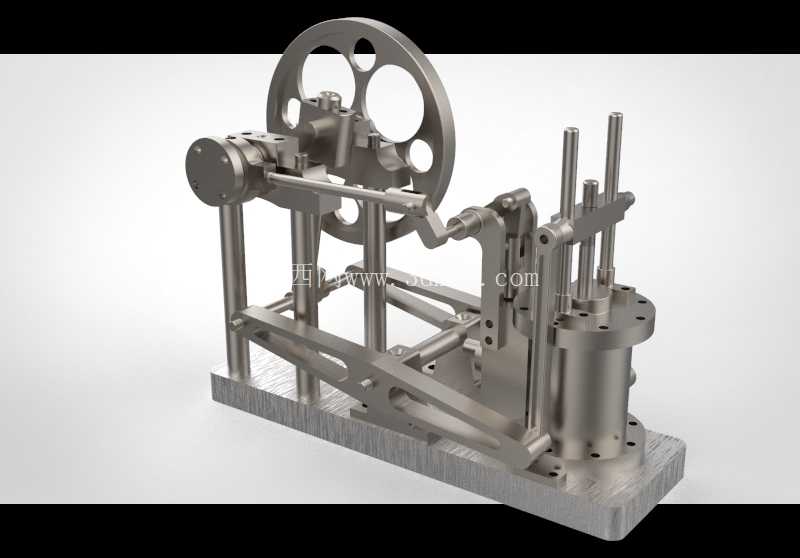

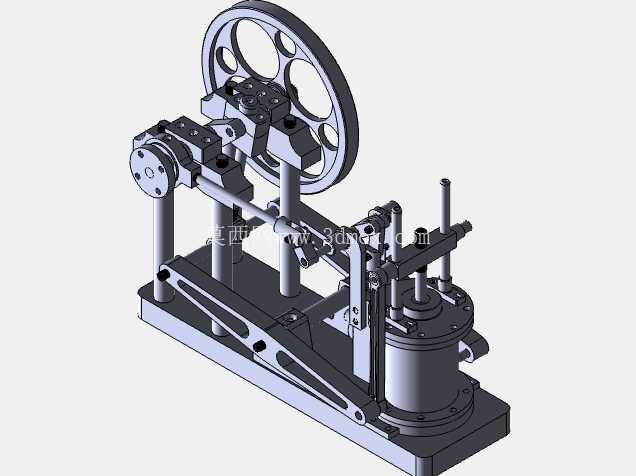

　　这套结构围绕立式单缸蒸汽机的运动转换展开，重点呈现蒸汽压力作用于活塞后，如何通过活塞杆、十字导向、连杆和曲柄飞轮形成连续旋转输出。整机采用底板承载方式，气缸、立柱、轴承座、飞轮和传动杆件集中布置在同一安装平面上，适合在机械原理课程、实验台展示、复古动力装置复原以及小型机构验证中使用。与复杂多缸动力装置相比，该方案把进汽推动、直线往复、摇杆摆动、曲柄回转和飞轮储能放在一个可视范围内，观察者可以直接看到各铰接点在一个循环中的相位关系。

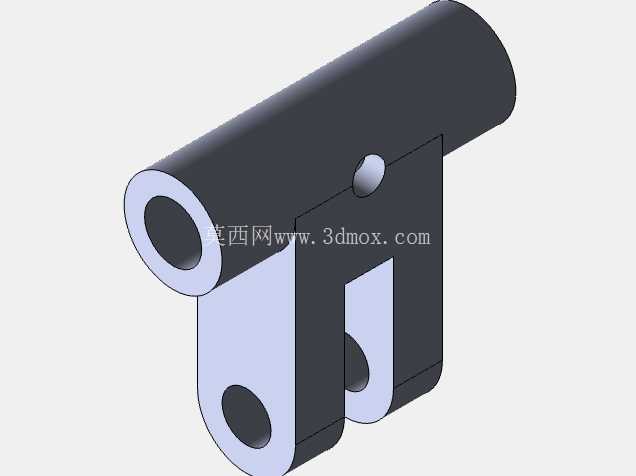

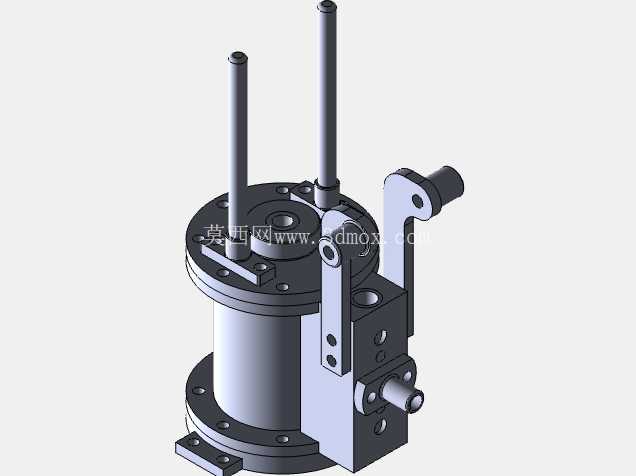

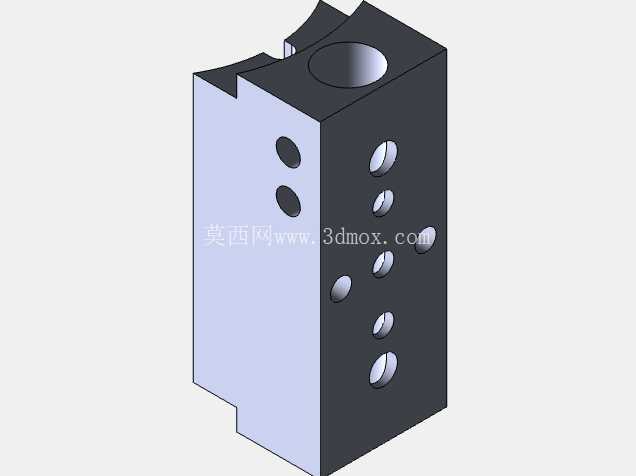

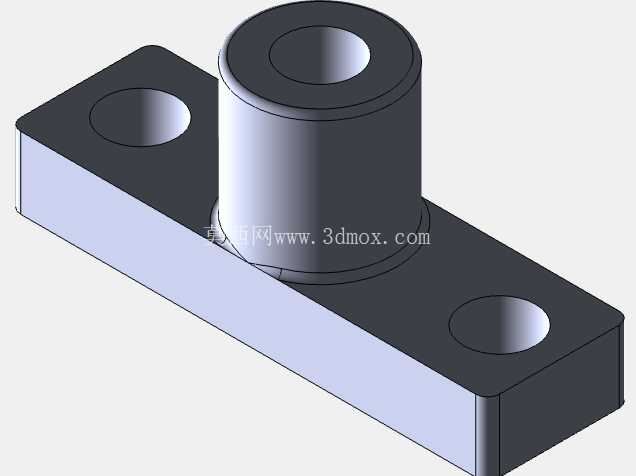

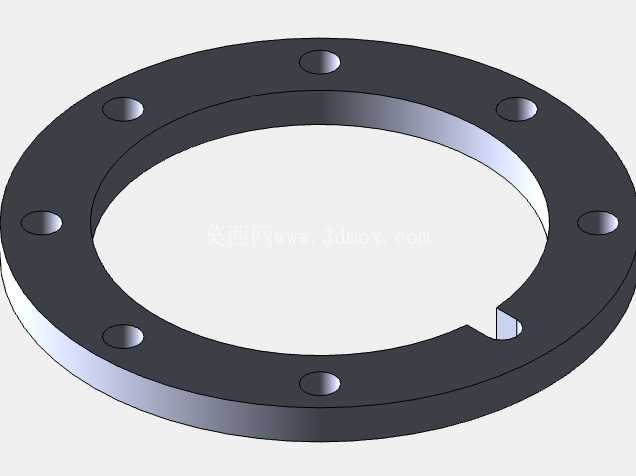

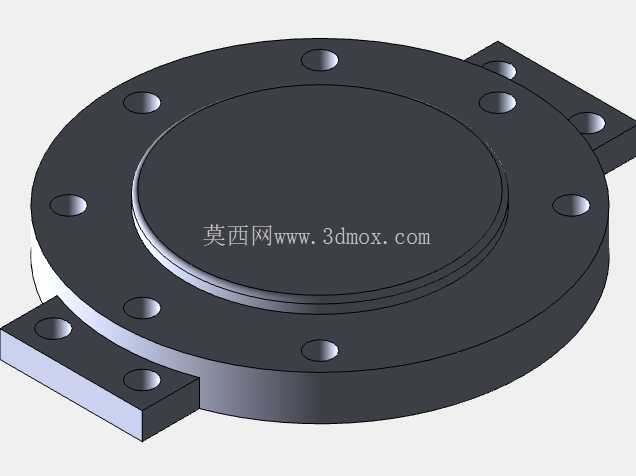

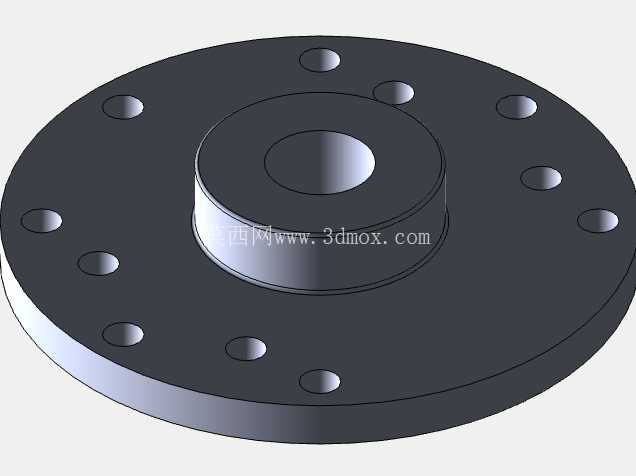

　　气缸部分采用立式布置，活塞沿竖直方向往复运动，外部由多根导向杆和支承柱约束，保证杆件在受力时不发生明显偏摆。活塞杆上端与横梁连接，横梁两侧沿导柱滑动，这种结构能够把活塞的直线运动稳定传递给连杆，同时降低侧向力对气缸密封部位的影响。对于教学模型而言，导向柱的位置比单纯追求外观更关键，柱距过小会使横梁抗倾覆能力不足，柱距过大又会增加整机宽度和支架重量；当前结构在紧凑布置与运动稳定性之间取得了较直观的平衡。

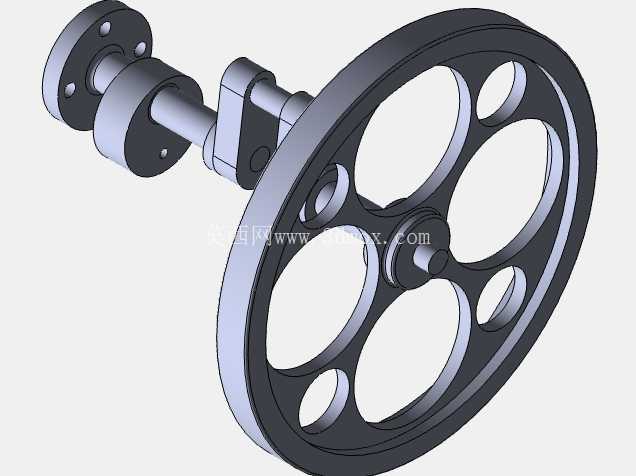

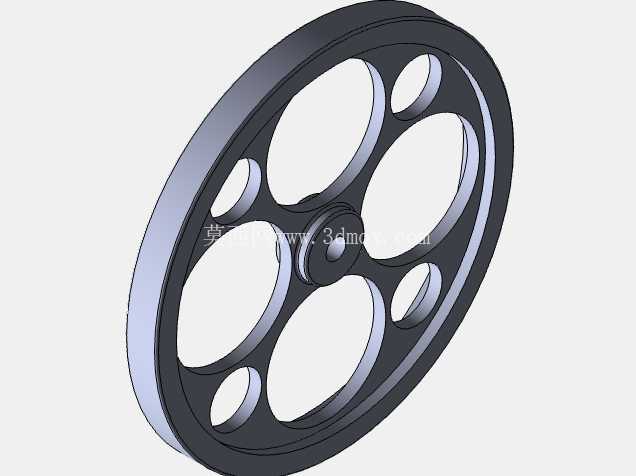

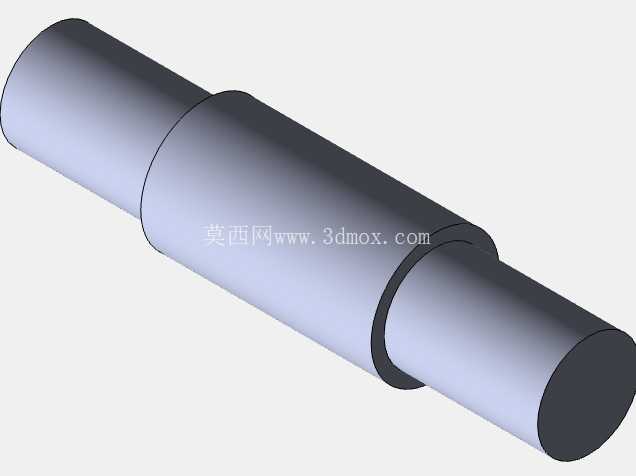

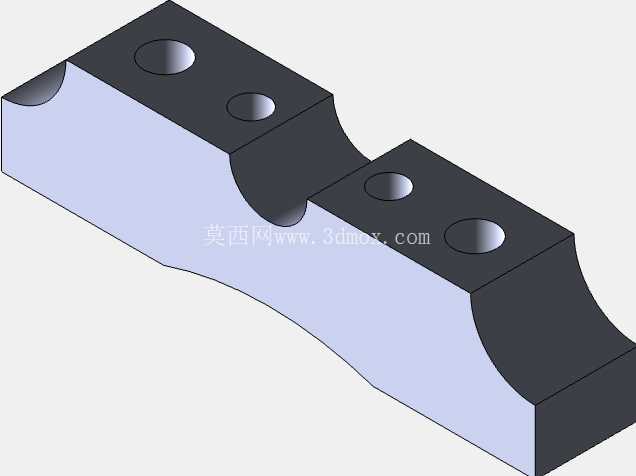

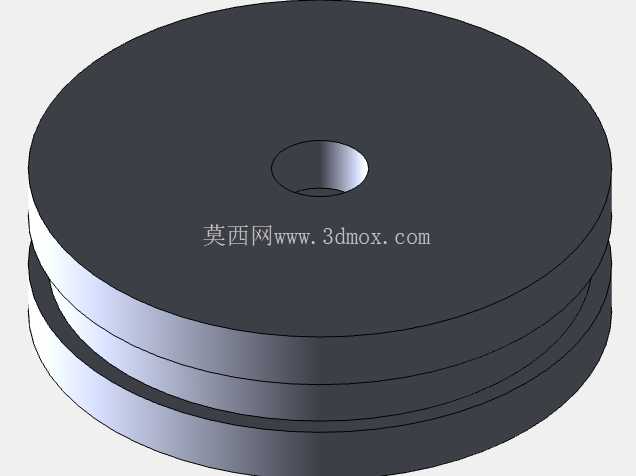

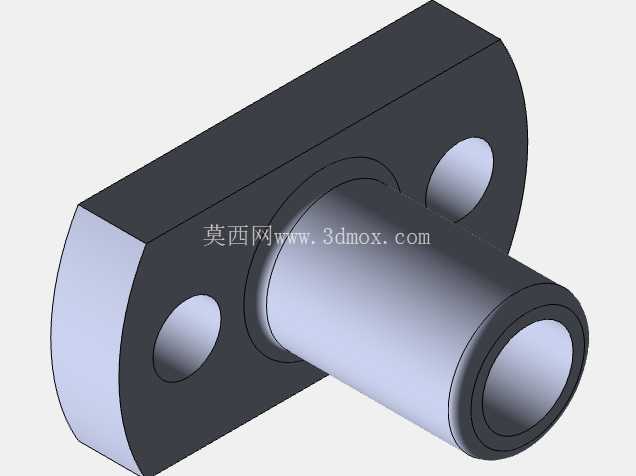

　　飞轮布置在机身一侧，通过主轴和曲柄机构承接连杆传来的往复力。大直径轮盘上开设多个减重孔，既保留轮缘质量以维持转动惯量，又避免整体过于笨重。飞轮在蒸汽机中的作用不只是视觉上的标志性部件，它承担越过死点、稳定转速、缓冲活塞推力波动的功能。模型中轮盘、轴、支承座和连杆大头的相对位置清晰，便于在三维环境中检查曲柄转角与活塞行程之间的关系，也可用于运动仿真中速度、加速度和铰接载荷的初步分析。

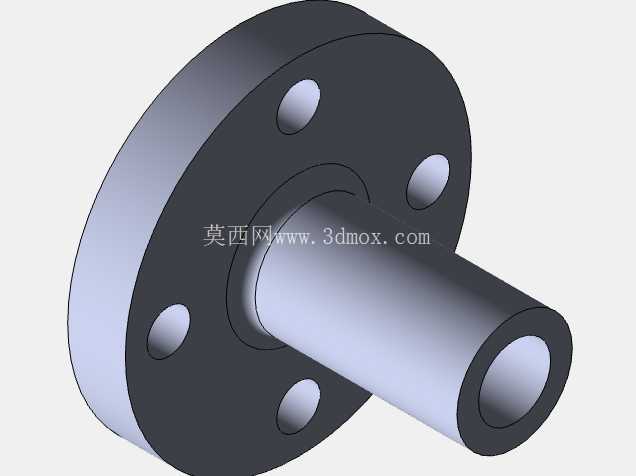

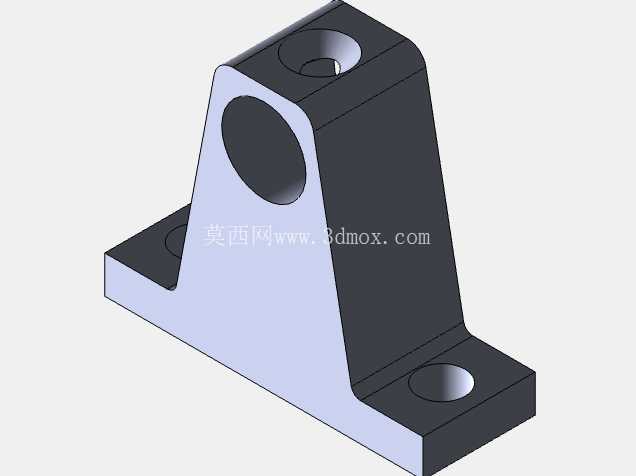

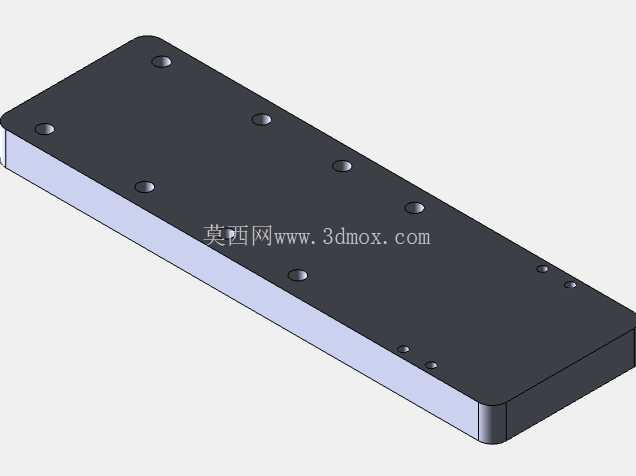

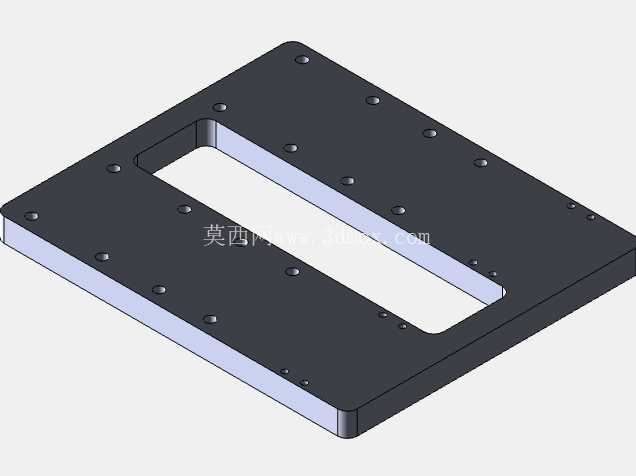

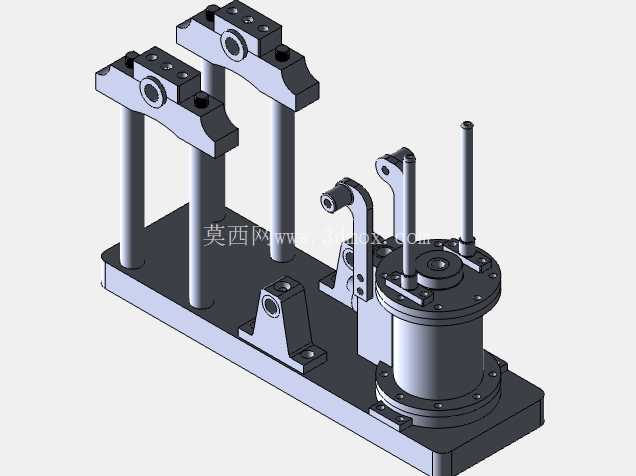

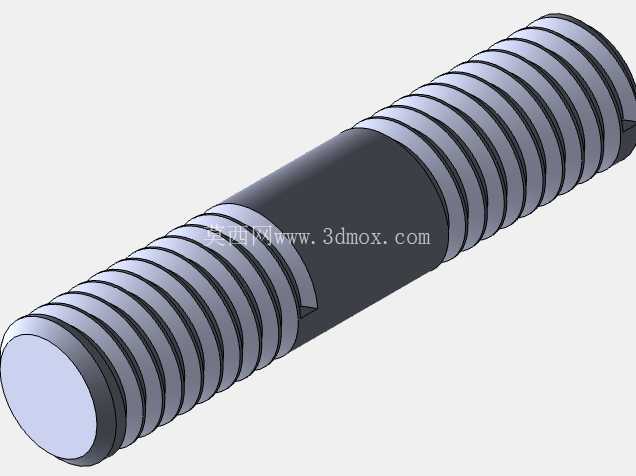

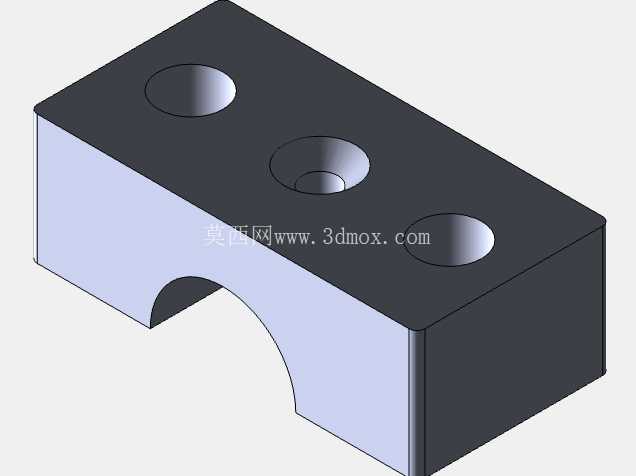

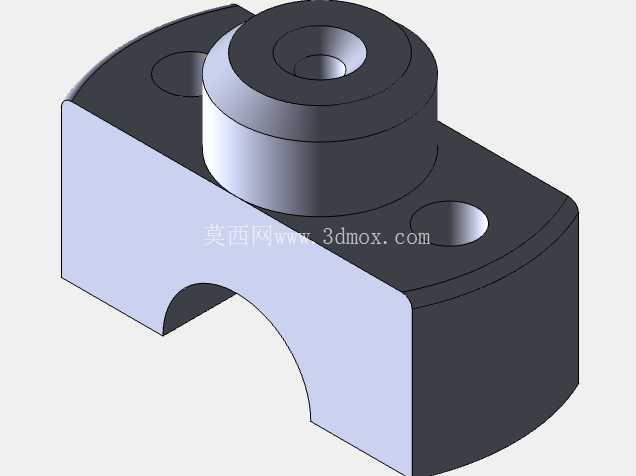

　　底板是整机安装边界的核心。所有立式支承、气缸座、轴承座和飞轮支架都落在一块矩形底板上，底板边缘保留连续安装面，底部可通过螺栓或压板固定到实验台。设计时需要关注底板厚度与支承跨距：气缸侧承受上下方向的脉冲载荷，飞轮侧存在旋转不平衡和连杆交变拉力，若底板刚性不足，运转演示时容易出现支架晃动。图中底板采用较厚实的平台形式，并在关键支承点下方形成加宽接触区域，这种处理有利于把局部载荷扩散到整个基座。

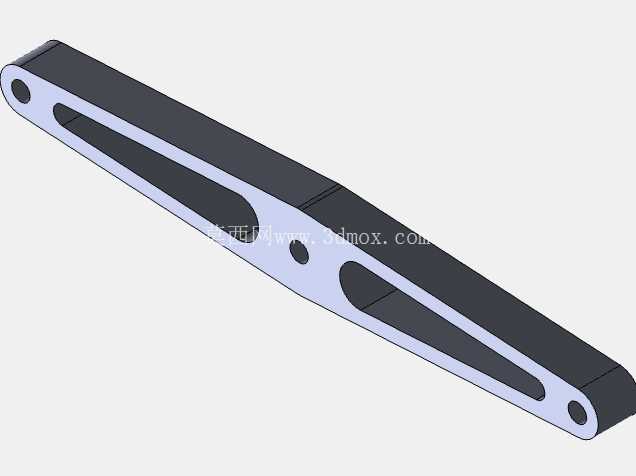

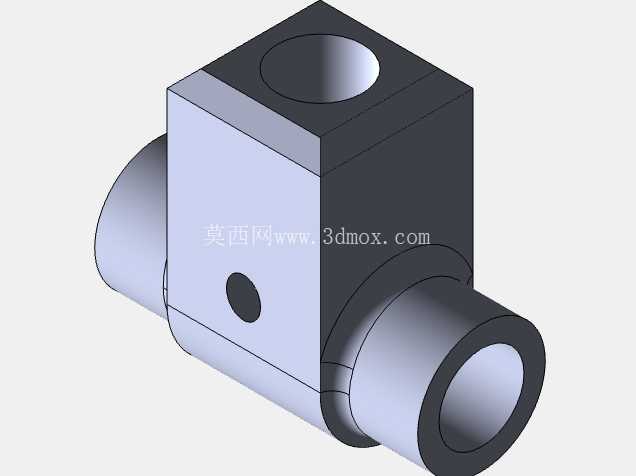

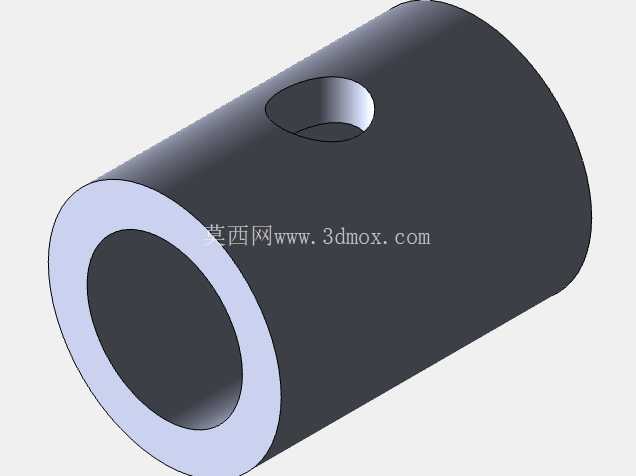

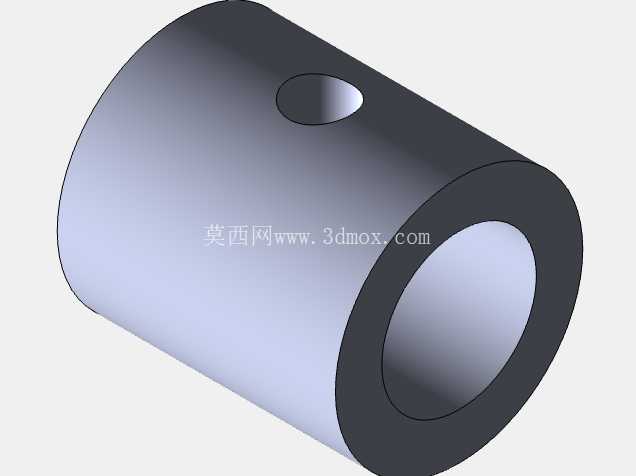

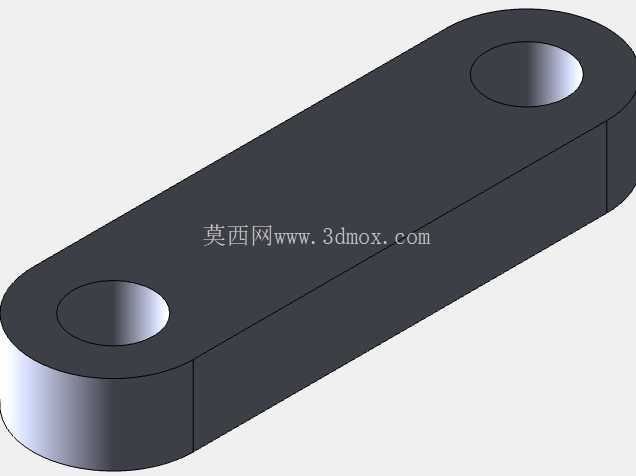

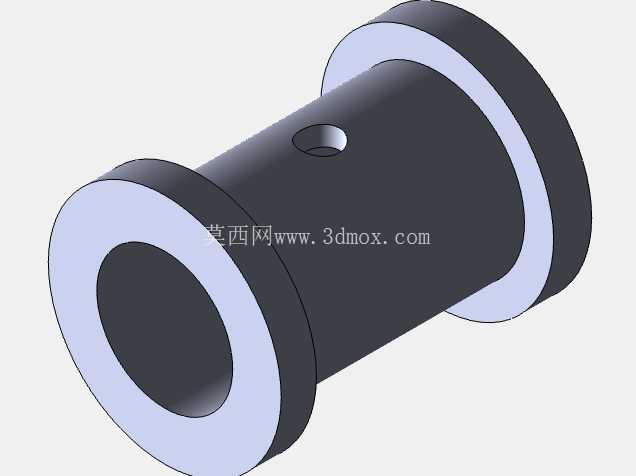

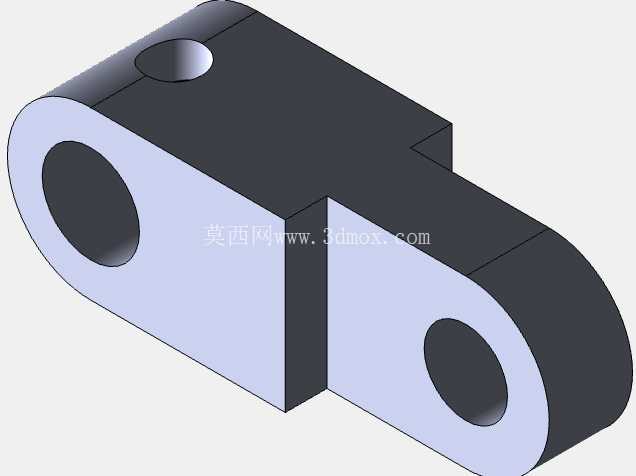

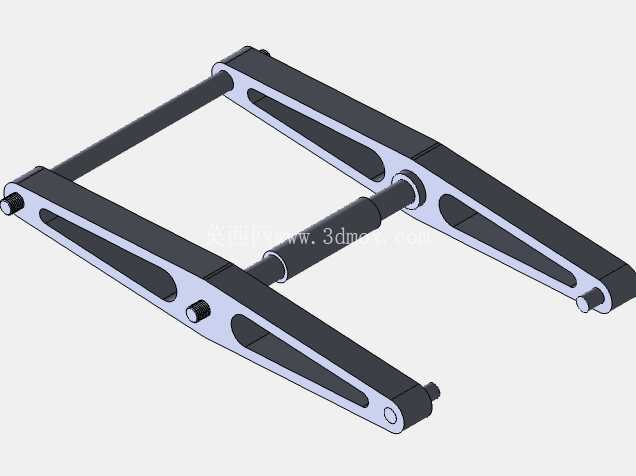

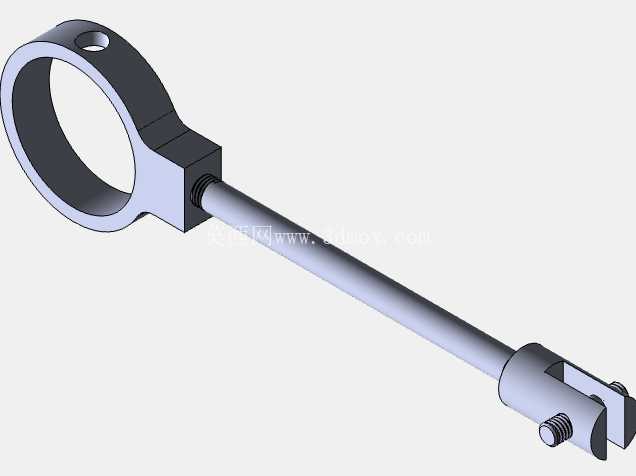

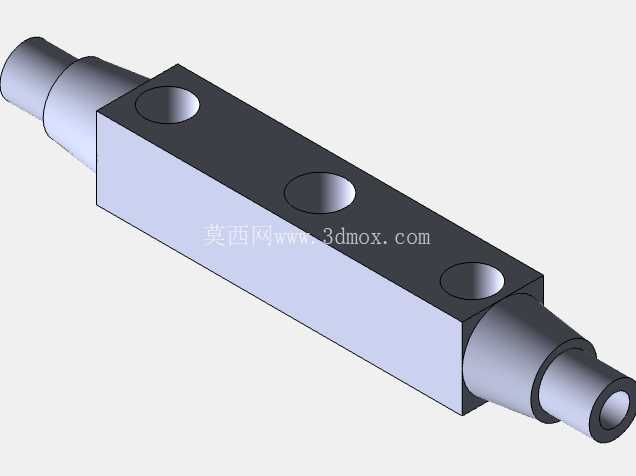

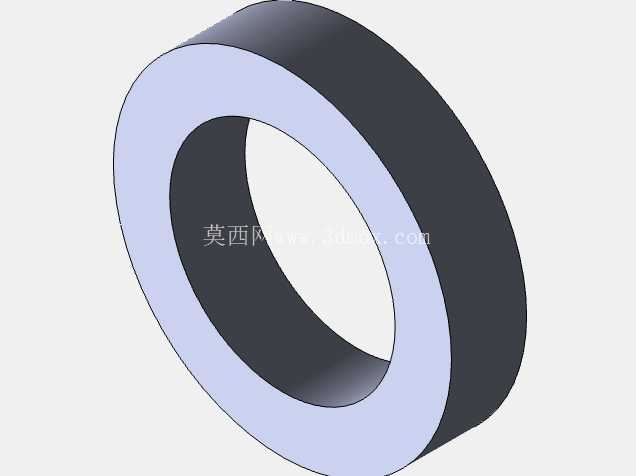

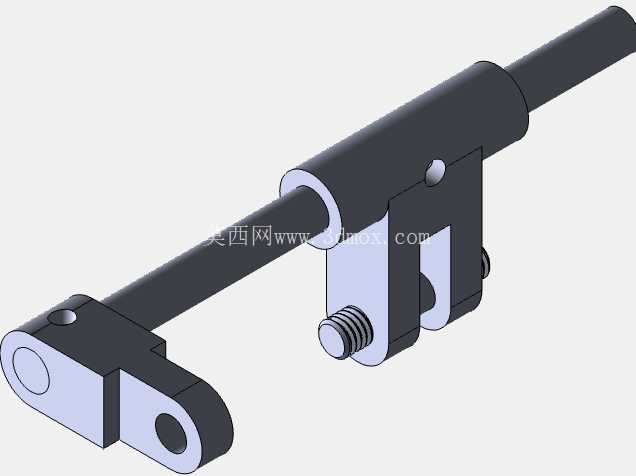

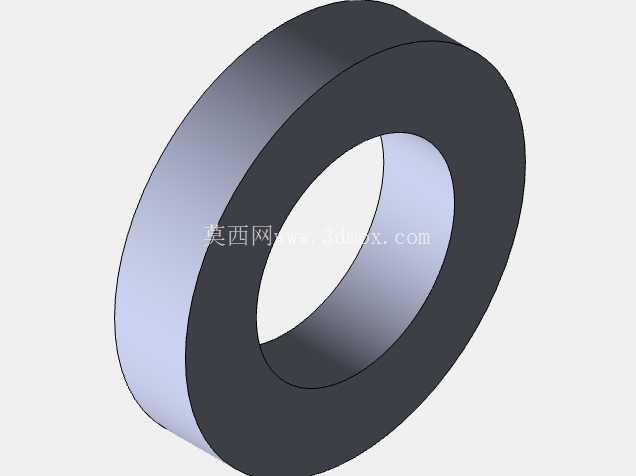

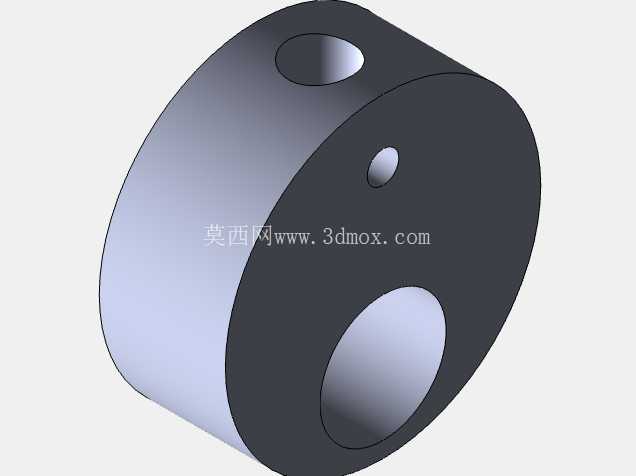

　　连杆系统采用典型的曲柄滑块演化形式。活塞侧的直线运动经过横梁和摇杆组件传递到曲柄，杆件之间通过销轴铰接，铰接端设置衬套或同轴孔位，便于装配时保证旋转自由度。机构设计的难点在于避免运动干涉：连杆在曲柄回转一周过程中会经历上下死点和最大摆角，横梁、导柱、气缸法兰以及飞轮轮缘之间必须留出足够间隙。三维建模时应按实际运动包络检查杆件边缘，而不是只按静态装配位置判断，因为蒸汽机在曲柄接近中间转角时，连杆摆角最大，最容易与支承柱或底座加强筋发生擦碰。

　　从外形尺寸看，整机长度主要由飞轮外侧到气缸远端决定，宽度由底板和导向柱跨距决定，高度则由飞轮顶部与气缸导杆上端共同控制。飞轮直径较大，是侧向轮廓的限制因素；气缸和导柱直立布置，是高度方向的主要边界。若将该结构放入透明展示柜或实验台架，需要在飞轮外侧预留手动盘车空间，在气缸上方预留拆装活塞杆和横梁的空间，在底板四周预留紧固件操作位置。搬运或台架安装时，也应以底板和主轴支承作为主要承托部位，避免直接握持细导柱或连杆。

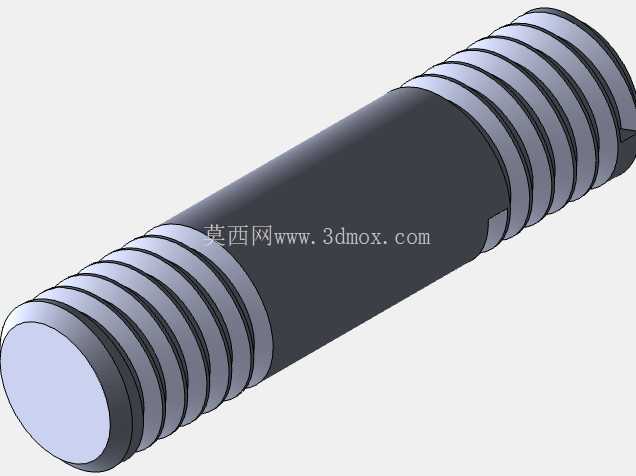

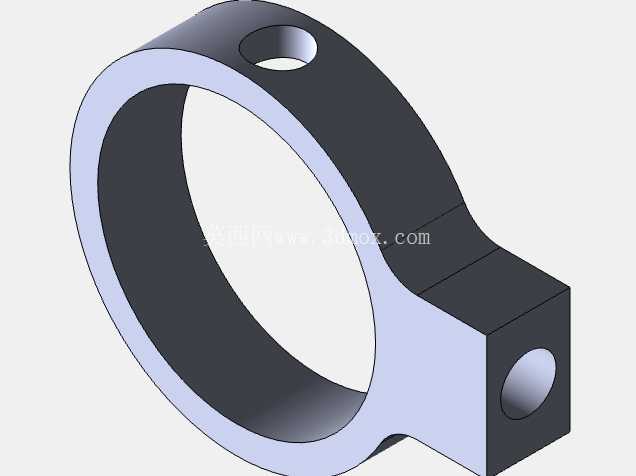

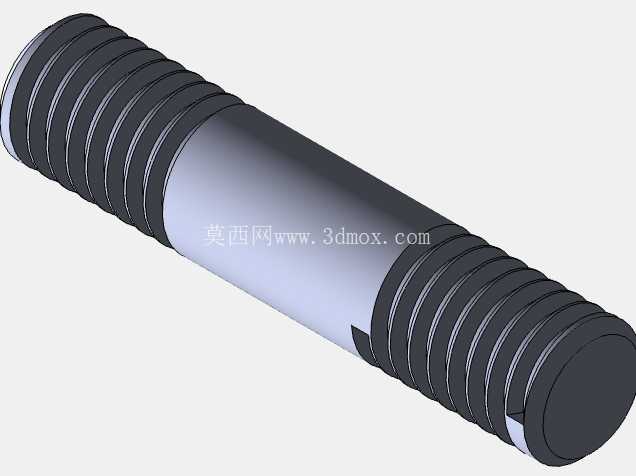

　　结构细节上，机架大量使用立柱、横撑和三角加强形式，使开放式机身仍具备较好的刚度。气缸侧面配有阀动相关杆件和铰接支架，虽然模型重点在主体运动展示，但这些小件能够反映蒸汽机配气机构与主运动之间的空间关系。装配顺序上，通常先固定底板上的主轴支承和气缸底座，再装入活塞、横梁与导柱，随后连接连杆和曲柄，最后安装飞轮并手动旋转检查全程阻力。若用于加工实物，销轴配合面、连杆孔同轴度、主轴轴承座平行度以及导柱垂直度都是影响运转平顺性的关键尺寸。

　　该模型的价值在于把抽象的热力学动力转换变成可观察的机械结构。设计者可以通过它复核曲柄连杆比例、飞轮尺寸、导向方式和基座布局，也可以在此基础上扩展配气阀、润滑点、密封结构或安全防护罩。对于三维建模人员，建模时不应只还原金属外观，更要保证每个铰接轴同心、运动件之间留有真实间隙、固定件与运动件的约束关系明确，这样后续进行干涉检查、爆炸装配、工程图输出或运动仿真时，结构才具有实际参考意义。
